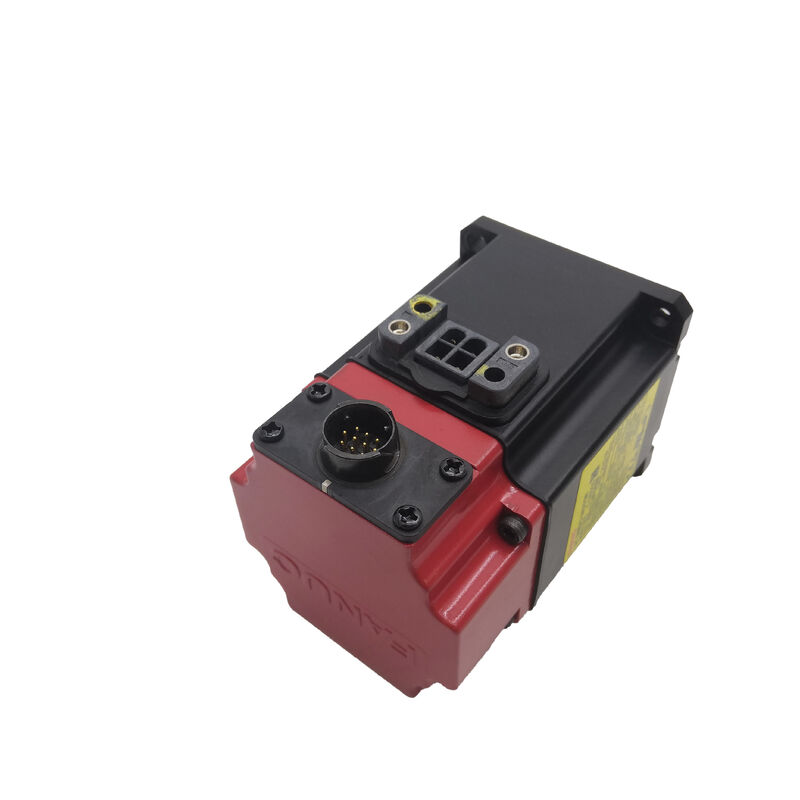

Servomotore AC FANUC A06B-0115-B203 — βiS 0.5/6000 | 0.5 kW | 1.2 Nm | 6.000 giri/min | Albero con linguetta | Encoder Assoluto B64iA | IP65

Specifiche

Un Piccolo Motore Che Si Fa Valere

La maggior parte delle conversazioni sui servomotori CNC si concentra sulla fascia di alta potenza — le unità da 5 kW e 7 kW che azionano gli assi di avanzamento principali attraverso tagli pesanti. Ma non tutti gli assi di una macchina sono assi di avanzamento principali. Cambi utensile, azionamenti utensili motorizzati, assi di posizionamento periferici, meccanismi di indicizzazione del contromandibola e assi di automazione ausiliari necessitano tutti di un controllo servo preciso e reattivo in un corpo compatto a una frazione di quel livello di potenza. È qui che opera il FANUC A06B-0115-B203.

A 0.5 kW continui con 1.2 Nm di coppia di stallo e una velocità massima di 6.000 giri/min, questo motore βiS offre prestazioni servo a circuito chiuso FANUC autentiche — feedback assoluto B64iA, comunicazione digitale FSSB e integrazione completa con i sistemi CNC FANUC 0i/16i/18i/21i/30i/31i — in un pacchetto che pesa solo 1 chilogrammo. Quel rapporto dimensioni-funzione è il punto. Il costruttore di macchine che necessita di aggiungere un asse di posizionamento a una torretta utensili motorizzata o di azionare un indicizzatore rotativo compatto non ha bisogno di 500 W di margine termico. Ha bisogno di un asse FANUC che risponda come un asse FANUC, si adatti allo spazio disponibile e funzioni correttamente all'interno dell'architettura di controllo esistente della macchina senza gestione delle eccezioni o configurazioni speciali dell'amplificatore.

L'A06B-0115-B203 offre esattamente questo.

L'Albero con Linguetta: Trasmissione di Coppia Sicura a 6.000 giri/min

Il suffisso "203" nella struttura del codice articolo FANUC identifica la configurazione con "albero dritto con linguetta". A 6.000 giri/min, le forze che agiscono su un'interfaccia albero-accoppiamento non sono trascurabili, anche a 0.5 kW. Gli accoppiamenti a frizione su alberi lisci sono adatti a molte applicazioni, ma ovunque una puleggia, un pignone dentato o un mozzo di accoppiamento con linguetta sia l'interfaccia meccanica — o ovunque le inversioni di carico siano abbastanza frequenti da rischiare micro-slittamenti in un giunto a frizione — l'albero con linguetta fornisce una connessione meccanica positiva che la sola forza di serraggio non può eguagliare.

La documentazione di sicurezza di FANUC per la serie βiS include una nota specifica a riguardo: "deve essere installata una linguetta" quando si utilizza un motore con albero con linguetta. L'utilizzo del motore con la scanalatura della linguetta vuota causa uno squilibrio meccanico e rischia il fallimento della trasmissione di coppia. Qualsiasi installazione di sostituzione dovrebbe confermare che la linguetta sia correttamente montata prima dell'avvio iniziale.

Il diametro dell'albero sul βiS 0.5/6000 è di 9 mm — dimensionato per hardware di accoppiamento compatto appropriato alla classe di uscita del motore.

Encoder Assoluto B64iA: Posizione Mantenuta Ad Ogni Ciclo di Alimentazione

Il dispositivo di feedback integrato nell'A06B-0115-B203 è il "pulsecoder assoluto B64iA" di FANUC — un encoder ottico assoluto multiturno che mantiene i dati completi di posizione dell'asse attraverso interruzioni di alimentazione senza una sequenza di ritorno al riferimento.

Ciò è operativamente significativo anche sugli assi ausiliari. Un azionamento utensile motorizzato che deve indicizzare a una posizione angolare specifica, un asse secondario che aziona una tavola rotante o qualsiasi asse di posizionamento in cui la posizione di riferimento è meccanicamente difficile da raggiungere — tutti beneficiano dell'avvio senza azzeramento. All'accensione, il CNC legge la posizione dall'encoder, conferma che l'asse si trova dove era allo spegnimento e consente il movimento immediato.

Il B64iA comunica tramite il collegamento seriale ad alta velocità per encoder di FANUC all'amplificatore servo βi. Dati di posizione, stato della temperatura del motore e flag di errore dell'encoder viaggiano tutti sulla stessa interfaccia — non ci sono cablaggi separati per termistori o circuiti di sensori di stato da installare o mantenere.

Rispetto alle varianti di pulsecoder incrementale (utilizzate su molti motori αiS), l'encoder assoluto sull'A06B-0115-B203 rimuove un passaggio operativo ricorrente da ogni avvio della macchina. Su una macchina con assi multipli, ciò si accumula in base al numero di assi coinvolti.

Inerzia Ultra-Bassa: 1.0 × 10⁻⁵ kg·m²

L'inerzia del rotore di 1.0 × 10⁻⁵ kg·m² è estremamente bassa per qualsiasi servomotore — necessaria in questa classe di potenza dove il corpo del motore è compatto e il rotore è proporzionalmente piccolo. Una bassa inerzia del rotore significa che il motore accelera e decelera rapidamente in risposta ai comandi di velocità, con un ritardo elettromeccanico minimo tra comando e movimento.

Per il tipo di applicazioni gestite dal βiS 0.5/6000 — azionamenti utensili motorizzati che devono accelerare alla velocità di taglio tra le caratteristiche del pezzo, assi di indicizzazione che si posizionano e si stabilizzano il più rapidamente possibile per minimizzare il tempo ciclo — quell'autorità di accelerazione rispetto all'inerzia collegata è importante. L'algoritmo di controllo HRV (High Response Vector) dell'amplificatore servo FANUC sfrutta quella bassa inerzia per mantenere un tracciamento stretto della velocità, anche attraverso cicli di avvio-arresto frequenti.

Il rapporto di inerzia del carico raccomandato per questa classe di motori è "fino a 4–7 volte" l'inerzia del rotore del motore. Mantenere l'inerzia del carico riflessa entro tale intervallo garantisce che il loop servo rimanga stabile senza richiedere impostazioni di guadagno estreme.

Integrazione di Sistema: Amplificatori Servo FANUC βi

L'A06B-0115-B203 è progettato per la famiglia di amplificatori "βi SV (Servo)" di FANUC — in particolare il βi SV 4 (monasse, 4 A di picco) e il βi SV 20/20 (bi-asse, 20 A di picco per asse), che entrambi ospitano il motore βiS 0.5/6000 al suo corrente nominale di 2.3 A.

Questi amplificatori si collegano al CNC tramite "FSSB (FANUC Serial Servo Bus)" — il bus seriale in fibra ottica ad alta velocità che trasporta i comandi dell'asse dal CNC a tutti i moduli servo collegati simultaneamente. FSSB elimina il cablaggio a treno di impulsi individuale tra controller e amplificatore richiesto dalle architetture servo precedenti, sostituendolo con una singola connessione in fibra per segmento di bus che supporta fino a 8 assi.

L'ecosistema degli amplificatori βi è abbinato alle serie CNC FANUC "0i-D, 0i-F, 16i, 18i, 21i, 30i e 31i". Il riconoscimento dei parametri è automatico: quando un motore βiS viene collegato a un amplificatore βi e il CNC legge il modello del motore tramite l'encoder, carica automaticamente i parametri servo appropriati — nessuna immissione manuale delle costanti del motore richiesta alla configurazione iniziale.

Dove Viene Installato l'A06B-0115-B203

Azionamenti utensili motorizzati su torni CNC — gli utensili di fresatura e foratura montati sulle torrette dei centri di tornitura richiedono una rotazione controllata da servo a velocità che corrispondano ai requisiti di taglio. Il limite di 6.000 giri/min copre l'intervallo di velocità per operazioni con utensili motorizzati di piccolo diametro, e il corpo motore compatto da 1 kg si adatta a vincoli meccanici stretti della torretta.

Indicizzatori di assi rotativi su centri di lavoro — posizionatori a trunnion, piccole tavole rotanti e fissaggi di indicizzazione angolare su centri di lavoro più piccoli dove la massa del carico è moderata e l'ingombro compatto del motore è un requisito di progettazione.

Assi di automazione periferici — caricatori pezzi, espulsori pezzi, posizionatori a portale e attuatori di bloccaggio pezzo integrati in celle di lavoro controllate da FANUC, dove l'asse deve funzionare come un servo CNC e rispondere alla stessa struttura di comando di posizione degli assi principali della macchina.

Azionamenti giunti robotici su robot FANUC compatti — robot collaborativi e industriali a basso carico utile dove la massa del motore inferiore a 1 kg contribuisce direttamente al rapporto payload-peso del braccio del robot.

Assi di avanzamento su macchine CNC di piccolo formato — centri di lavoro da banco, macchine per incisione e centri di foratura di precisione dove la massa della tavola è bassa, le distanze di percorrenza sono brevi e l'intero intervallo di velocità di 6.000 giri/min è utilizzabile senza che il motore raggiunga mai il suo limite termico.

Guida Varianti A06B-0115

Il corpo motore βiS 0.5/6000 è disponibile in diverse configurazioni. Tutti condividono la stessa uscita di 0.5 kW, coppia di stallo di 1.2 Nm, velocità di 6.000 giri/min e protezione IP65:

L'A06B-0115-B203 è corretto quando "ritenzione assoluta della posizione", un "interfaccia albero con linguetta" e "nessun freno" sono tutti richiesti insieme.

FAQ

D1: Quale encoder utilizza l'A06B-0115-B203 e mantiene la posizione senza azzeramento?

Il motore utilizza il "pulsecoder assoluto B64iA" di FANUC. È un dispositivo assoluto multiturno, il che significa che i dati completi di posizione dell'asse — inclusa la posizione su più giri dell'albero — vengono mantenuti attraverso qualsiasi ciclo di alimentazione senza una sequenza di ritorno al riferimento. Il CNC legge la posizione dell'asse immediatamente all'avvio. Non è necessaria alcuna batteria di backup nel motore stesso; il backup della batteria (se necessario per la ritenzione prolungata in assenza di alimentazione) viene gestito a livello di amplificatore o CNC a seconda della configurazione del sistema.

D2: Quale amplificatore servo FANUC è compatibile con l'A06B-0115-B203?

L'A06B-0115-B203 è compatibile con gli amplificatori "serie βi SV" di FANUC — inclusi il βi SV 4 (monasse) e il βi SV 20/20 (bi-asse). Questi si collegano ai sistemi CNC FANUC (0i-D/F, 16i, 18i, 21i, 30i, 31i) tramite il bus servo in fibra ottica FSSB. La corrente nominale del motore di 2.3 A rientra nell'intervallo operativo di questi moduli amplificatori.

D3: Qual è la differenza tra A06B-0115-B200 e A06B-0115-B203?

Entrambi utilizzano l'encoder assoluto B64iA e non hanno freno elettromagnetico. L'unica differenza è l'albero: "il B200 ha un albero dritto liscio (senza linguetta); "il B203 ha un albero dritto con una scanalatura per linguetta lavorata". Selezionare B203 quando il componente azionato — una puleggia, un pignone o un accoppiamento — ha un foro per linguetta. Selezionare B200 quando si utilizza un accoppiamento a frizione su un albero liscio.

D4: L'A06B-0115-B203 può sostituire un vecchio motore βiS 0.5/5000?

Sì, con un aggiornamento dei parametri. Il βiS 0.5/6000 è il successore diretto del βiS 0.5/5000, con la velocità massima estesa da 5.000 giri/min a 6.000 giri/min. Il corpo motore, le dimensioni di montaggio, la dimensione dell'albero e l'interfaccia dell'encoder sono compatibili. La documentazione FANUC conferma questo come un percorso di aggiornamento pianificato, ma i parametri servo (numero modello motore e impostazioni di guadagno associate) nel CNC devono essere aggiornati per riflettere il nuovo motore. L'estensione della velocità a 6.000 giri/min richiede una modifica dei parametri se tale intervallo di velocità deve essere utilizzato.

D5: L'A06B-0115-B203 richiede un circuito di alimentazione del freno separato?

No. La configurazione B203 "non ha freno elettromagnetico". Non c'è alcuna bobina del freno, non è richiesta alcuna alimentazione del freno DC 24V e non c'è alcun tempo di rilascio del freno da gestire nel programma di movimento. Per le applicazioni che richiedono il blocco meccanico dell'albero allo spegnimento — assi verticali o meccanismi caricati dalla gravità — la variante dotata di freno A06B-0115-B403 (albero con linguetta, freno a spegnimento DC 24V, encoder incrementale αiA 1000) è la scelta appropriata.
