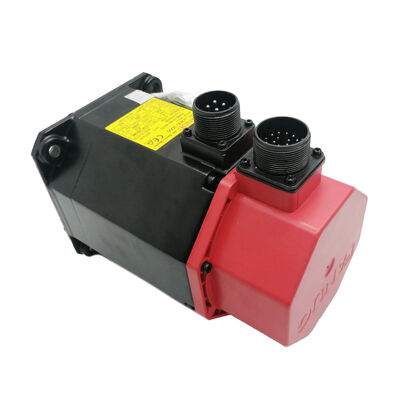

Motore Servo AC Fanuc A06B-0162-B775#0008 — αM6/3000, Albero con Chavetta, Freno 24V, Encoder A64

Panoramica del Prodotto

Codice Articolo: A06B-0162-B775#0008

Codice Articolo Alternativo: A06B-0162-B775#7008

Cercato Anche Come: A06B0162B775, FANUC A06B-0162-B775#0008, Fanuc A06B0162B7750008

Modello Motore: αM6/3000

Serie: Fanuc Original Alpha M Series

Classificazione: Motore Servo Brushless AC Fanuc Alpha M Series — 1,4 kW, 3.000 giri/min, Albero Dritto con Chavetta, Freno a Molla 24V, Encoder Incrementale A64, IP65 | Discontinuato dal Produttore

Specifiche Tecniche

Discontinuato — Cosa Significa per l'Approvvigionamento

L'A06B-0162-B775#0008 è discontinuato dal produttore originale. Fanuc non produce più questo componente. Per i numerosi macchinari CNC e robot Fanuc che utilizzano ancora la serie αM in ambienti di produzione in tutto il mondo, questo fatto crea una realtà di approvvigionamento su cui ogni team di manutenzione che gestisce queste macchine deve pianificare.

Lo stato di discontinuato non significa che il motore sia introvabile. Significa che lo stock di mercato secondario, i programmi di scambio e i servizi di riparazione sono ora i canali di fornitura primari — non l'OEM. Distributori qualificati di motori servo e centri di riparazione dispongono di unità ricondizionate e di scambio. Il corpo del motore αM6/3000 è ben compreso da officine di riparazione esperte, e i modi di guasto — usura dei cuscinetti, degrado dell'isolamento degli avvolgimenti, deterioramento dell'encoder A64, guasto della bobina del freno — sono tutti riparabili a livello di componente.

Cosa significa lo stato di discontinuato, in pratica: i tempi di consegna delle unità sostitutive possono essere più lunghi rispetto ai motori di produzione corrente, la disponibilità varia a seconda della regione e del momento, e il sovrapprezzo per unità in buone condizioni sul mercato secondario riflette la ridotta offerta. Le strutture che utilizzano macchine con questo motore sono ben consigliate di tenere almeno un'unità di scambio in magazzino piuttosto che fare affidamento sull'approvvigionamento just-in-time quando si verifica un guasto. Una macchina ferma in attesa di un αM6/3000 dal mercato secondario è un costo di produzione che un pezzo di ricambio da 2.000-3.000 dollari a scaffale elimina.

I Suffissi #0008 e #7008 — Stesso Motore, Nome Diverso

Una frequente fonte di confusione nell'approvvigionamento di questo motore: i suffissi #0008 e #7008 si riferiscono allo stesso motore fisico. La cifra del suffisso nella numerazione originale dei motori alpha Fanuc indica due cose: la configurazione dell'albero e i dettagli dell'encoder nelle ultime cifre, e nella cifra iniziale, la variante della targhetta. La serie 7xxx designa le targhette con marchio GE Fanuc — la variante per il mercato nordamericano prodotta durante il periodo della joint venture GE Fanuc. La serie 0xxx è la targhetta standard Fanuc. Entrambe presentano avvolgimenti del motore identici, geometria dell'albero identica, configurazione del freno identica e encoder A64 identico. Sono intercambiabili come sostituti l'uno dell'altro senza alcuna modifica elettrica o meccanica.

Quando si cerca questo componente, entrambi i codici articolo appariranno nei cataloghi dei fornitori. Entrambi sono la sostituzione corretta per una macchina attualmente dotata dell'altro.

αM Series: Il Contesto in Cui Rientra Questo Motore

La designazione αM identifica un aggiornamento di metà generazione all'interno della piattaforma servo alpha originale di Fanuc — rilasciata dopo la serie alpha di base (α1/3000, α2/3000, α6/3000, ecc.) per affrontare requisiti applicativi specifici, in particolare gli azionamenti degli snodi dei robot Fanuc e alcune applicazioni di macchine utensili in cui le caratteristiche di inerzia del corpo del motore alpha standard non corrispondevano in modo ottimale alle dinamiche del carico.

A64 da 1,4 kW e 3.000 giri/min occupa una posizione specifica in questa famiglia — più capace dei motori compatti per snodi di robot αM2/3000 e αM2.5/3000, più piccolo dell'αM9/3000 e delle varianti più grandi. Le applicazioni in cui è stato specificato l'αM6 includono azionamenti di snodi medi su robot industriali Fanuc, azionamenti degli assi di avanzamento primari su macchine utensili compatte con controlli Fanuc Serie 0 o 16, e applicazioni di assi ausiliari specifiche in cui le caratteristiche di coppia-inerzia del corpo αM si adattavano meglio al design meccanico rispetto a un motore alpha standard di potenza equivalente.Il motore funziona a

144V AC a 200Hz da un'alimentazione di amplificatore da 200V — le caratteristiche elettriche della piattaforma amplificatore SVU alpha originale Fanuc. Questo non è assolutamente il 200V / 133Hz dei motori α22/2000 o α30/2000 più grandi, né la tensione più alta delle varianti HV. La combinazione 144V / 200Hz è specifica per questo telaio motore e il suo modulo amplificatore abbinato.Freno a Molla 24V: Ingegneria della Sicurezza su Cui Contare

Il

A64 posiziona questo motore nella variante frenata della serie αM6/3000, e la specifica del freno — a molla 24V — è l'elemento di sicurezza distintivo che governa dove questo motore può e non può essere sostituito in sicurezza.I freni a molla sono intrinsecamente sicuri. La molla innesta meccanicamente il disco del freno ogni volta che la bobina del freno non è energizzata — il che significa che qualsiasi perdita di alimentazione, per qualsiasi motivo, si traduce in un albero bloccato automaticamente. Nessuna logica di controllo richiesta, nessun comando CNC necessario, nessun amplificatore attivo. Alimentazione spenta, molla inserita, albero bloccato. La bobina deve essere energizzata per rilasciare il freno e consentire la rotazione dell'albero, il che significa che l'albero motore è meccanicamente frenato come stato predefinito e ruota solo quando viene deliberatamente e attivamente rilasciato.

A 1,4 kW e nelle applicazioni servite dall'αM6/3000 — azionamenti degli snodi dei robot Fanuc e applicazioni degli assi verticali delle macchine utensili CNC — il carico gravitazionale che il freno deve sostenere a servo-spento è reale. Un giunto di un braccio robotico che consente al braccio di cadere quando il controller si spegne crea pericoli per la sicurezza. Un asse verticale a canotto che scende sul pezzo al momento dello spegnimento crea danni. Il freno a molla da 24V su questo motore è il meccanismo che impedisce entrambi gli esiti.

Quando si sostituisce questo motore, il cablaggio del freno deve essere ricollegato correttamente e verificato prima di rimettere in funzione la macchina o il robot. Confermare l'innesto del freno (albero bloccato, bobina diseccitata) e il rilascio del freno (albero libero, 24V applicati) prima di eseguire qualsiasi programma. Sui robot Fanuc, confermare che il braccio mantenga la posizione correttamente durante un ciclo di spegnimento controllato dopo la sostituzione. Sulle macchine utensili CNC, verificare che l'asse verticale non si muova quando il servo viene intenzionalmente disabilitato.

Albero Dritto con Chavetta: Accoppiamento Sicuro su una Piattaforma Legacy

Ogni A06B-0162-B775#0008 è dotato di un

albero dritto con una chavetta lavorata — l'interfaccia di accoppiamento su cui la macchina o il robot è stato costruito, e quella che deve essere replicata esattamente in qualsiasi sostituzione.La configurazione dritto-più-chavetta a 1,4 kW trasmette la coppia attraverso un innesto meccanico positivo della chavetta, impedendo lo slittamento dell'accoppiamento sotto i carichi inversi che si verificano durante i cambi di direzione nei cicli di posizionamento degli assi servo. Su un giunto robotico che cambia direzione migliaia di volte per turno, un accoppiamento puramente bloccato per attrito si degrada progressivamente — la configurazione con chavetta fornisce sicurezza di trasmissione della coppia a lungo termine senza necessità di manutenzione.

Per la sostituzione, la procedura di trasferimento è semplice: rimuovere il mozzo di accoppiamento dal motore guasto utilizzando un estrattore appropriato applicato sulla faccia del mozzo, ispezionare la chavetta e la sede della chavetta per segni di sfregamento o deformazione, montare il nuovo motore con la chavetta correttamente inserita nelle sedi della chavetta sia dell'albero che del mozzo, e fissare il mozzo assialmente con il dispositivo di ritenzione serrato alla specifica. La geometria di allineamento si ripete automaticamente perché l'albero dritto non richiede la forza di trazione assiale e la precisione di innesto di un albero conico — il mozzo si inserisce semplicemente sull'albero e la chavetta registra la posizione angolare.

Encoder Incrementale A64: Homing Richiesto, Generazione Amplificatore Bloccata

L'

A64Il B775 è la configurazione encoder incrementale da 64.000 conteggi per giro che utilizza l'interfaccia di segnale encoder parallela della piattaforma alpha originale Fanuc. Due realtà operative derivano da questa specifica che ogni team di manutenzione che utilizza questo motore deve comprendere.Primo: l'homing è richiesto ad ogni accensione.

L'A64 non conserva la posizione dell'albero durante lo spegnimento. Quando il controller CNC o robot si accende, ogni asse dotato di A64 non ha dati di posizione finché non esegue un movimento di ritorno di riferimento (homing) per trovare il suo marcatore di riferimento. Su una macchina utensile CNC, questo è il ciclo di ritorno di riferimento programmato nella sequenza di avvio della macchina. Su un robot Fanuc, questa è la procedura di mastering o di ritorno a zero. Entrambe sono procedure operative standard per le apparecchiature della serie alpha originale e sono già integrate nella sequenza di avvio della macchina.Secondo: questo encoder è incompatibile con gli amplificatori della serie αi.

L'A64 utilizza l'interfaccia encoder parallela della piattaforma originale. Gli amplificatori Fanuc serie αi (αiSV) si aspettano il protocollo encoder seriale dei motori αiS e αiF. Le due interfacce sono elettricamente e logicamente diverse a livello di connettore e protocollo — non esiste alcuna impostazione di parametro che permetta a un αiSV di leggere un encoder A64. L'A06B-0162-B775#0008 richiede un amplificatore SVU alpha originale Fanuc. Un aggiornamento ad αi richiede la sostituzione sia del modulo amplificatore che del motore, insieme a una completa riconfigurazione dei parametri.A 64.000 conteggi per giro, l'A64 fornisce una risoluzione adeguata del loop di posizione per le applicazioni per cui è stato progettato. Su un giunto robotico medio o un asse di avanzamento CNC con un passo di vite a ricircolo di sfere tipico, questa risoluzione supporta i requisiti di precisione di posizionamento che queste applicazioni richiedono.

Serie A06B-0162: Riferimento Varianti

Tutte le varianti della serie A06B-0162 condividono il corpo motore αM6/3000 — 1,4 kW, 3.000 giri/min, 144V, 6A. Tipo di albero, freno ed encoder distinguono le varianti.

Codice Articolo

con albero dritto e chavetta frenato A64 — la combinazione specifica richiesta per applicazioni con assi verticali e giunti robotici in cui è già installato un mozzo di accoppiamento con chavetta sulla macchina e la tenuta del carico gravitazionale a servo-spento è obbligatoria.Compatibilità Amplificatore e CNC

L'A06B-0162-B775#0008 richiede un

amplificatore serie alpha originale Fanuc SVU — la prima generazione di azionamenti servo alpha, non la generazione αi. Le piattaforme CNC compatibili includono Fanuc Serie 0, 15, 16 e 18 sulla generazione di amplificatori alpha originali, e controller robot Fanuc della stessa epoca.Questo motore non è compatibile con gli amplificatori Fanuc αiSV (αi generation) o con gli azionamenti Fanuc serie β. L'interfaccia encoder parallela A64, la tensione degli avvolgimenti del motore (144V) e il set di parametri del tipo di motore sono specifici della piattaforma alpha originale. Qualsiasi tentativo di utilizzare questo motore con un amplificatore non corrispondente comporterà un errore di comunicazione dell'encoder, guasti di mancata corrispondenza dei parametri o un comportamento errato dell'azionamento del motore.

Al momento della messa in servizio di un motore sostitutivo, verificare che i parametri dell'asse — codice tipo motore, corrente massima e velocità massima — siano impostati correttamente per le specifiche dell'αM6/3000 sull'amplificatore esistente prima di consentire all'asse di funzionare sotto controllo CNC.

Applicazioni Tipiche

Azionamenti snodi robot Fanuc su robot di generazione alpha originale.

Azionamenti assi snodi a medio carico su robot industriali Fanuc di prima e seconda generazione in cui il corpo αM6/3000 è stato specificato per le sue caratteristiche di coppia e inerzia, e il freno a molla da 24V fornisce la tenuta obbligatoria a servo-spento su snodi caricati gravitazionalmente.Assi verticali e azionamenti inclinati per macchine utensili CNC.

Assi a canotto Z, avanzamenti verticali a slitta e azionamenti a slitta inclinata su centri di lavoro controllati da Fanuc Serie 0 e 16 dove la potenza nominale di 1,4 kW corrisponde al carico dell'asse e il freno a molla da 24V fornisce tenuta di sicurezza meccanica ad ogni evento di servo-spento.Assi di avanzamento primari per centri di lavoro CNC compatti.

Assi X e Y su centri di lavoro di piccolo formato controllati da Fanuc Serie 0 o 0M dove le dimensioni del telaio αM6/3000 e il limite di 3.000 giri/min corrispondono al design meccanico dell'asse.Sostituzione sul campo su macchine ancora in funzione con amplificatori alpha originali.

Qualsiasi macchina o robot controllato da Fanuc in cui il motore αM6/3000 originale si è guastato e sia richiesta una sostituzione identica per ripristinare la produzione senza convertire il sistema di azionamento a una piattaforma più recente.FAQ

D1: I suffissi #0008 e #7008 — sono questi due motori diversi?

No — sono lo stesso motore. La cifra iniziale del suffisso codifica la variante della targhetta:

7xxx indica una targhetta con marchio GE Fanuc (mercato nordamericano), 0xxx è la targhetta standard Fanuc. Avvolgimento motore, geometria albero (dritto con chavetta), configurazione freno (molla 24V), encoder (A64) e specifiche elettriche sono identici tra i due. Entrambi i codici articolo sono la sostituzione corretta l'uno per l'altro su qualsiasi macchina.D2: Questo motore è discontinuato — è ancora reperibile e riparabile?

Sì per entrambi. L'αM6/3000 rimane disponibile tramite il mercato secondario — unità ricondizionate/di scambio, stock usato testato e servizi di riparazione sono tutte opzioni attuali da fornitori specializzati di motori servo Fanuc. Il motore è una piattaforma ben documentata e ben compresa che i centri di riparazione qualificati revisionano regolarmente. La sostituzione dei cuscinetti, la riparazione degli avvolgimenti, la sostituzione dell'encoder A64 e la manutenzione del freno sono tutti elementi di revisione standard. Per le strutture che utilizzano più macchine con questo motore, è fortemente consigliato mantenere un pezzo di ricambio in magazzino dato che la fornitura OEM è chiusa e i tempi di consegna del mercato secondario variano.

D3: Questo motore necessita di un ciclo di homing dopo ogni accensione del controller CNC o robot?

Sì. L'

A64 è un encoder incrementale senza ritenzione di posizione allo spegnimento. Ogni volta che il controller CNC o robot si accende, l'asse deve eseguire un movimento di ritorno di riferimento (homing) per stabilire il sistema di coordinate della macchina o del robot prima che sia possibile qualsiasi movimento programmato. Questo è il comportamento standard per tutte le apparecchiature della serie alpha Fanuc originale con encoder A64 — la sequenza di avvio della macchina o del robot è già programmata per gestirlo automaticamente.D4: Questo motore può essere utilizzato con un moderno amplificatore Fanuc αiSV?

No — non senza sostituire l'intero sistema di azionamento dell'asse. L'encoder A64 utilizza

l'interfaccia encoder parallela alpha originale, che è elettricamente e logicamente incompatibile con gli amplificatori αiSV che si aspettano un protocollo encoder seriale. Inoltre, le caratteristiche degli avvolgimenti del motore differiscono dai motori αiF/αiS. L'A06B-0162-B775#0008 deve essere azionato da un amplificatore SVU alpha originale Fanuc. Un aggiornamento ad αi richiede la sostituzione sia del modulo amplificatore che del motore, insieme a una completa riconfigurazione dei parametri.D5: Una variante senza freno (come la serie B575) può sostituire questo motore se una variante frenata non è disponibile?

Solo dopo una valutazione formale delle condizioni di carico dell'asse — e quasi certamente non su alcun asse verticale o giunto robotico caricato gravitazionalmente. La variante con freno B775 è stata specificata specificamente perché l'asse o il giunto porta un carico che si muoverebbe per gravità a servo-spento. Sostituirla con un motore senza freno rimuove l'unico meccanismo di sicurezza meccanica che impedisce tale movimento quando l'amplificatore è diseccitato. Su assi orizzontali confermati senza componente gravitazionale, la valutazione potrebbe supportare una sostituzione senza freno — ma questa è una determinazione ingegneristica che richiede la revisione della documentazione della macchina, non una decisione sul campo presa sotto pressione temporale.
