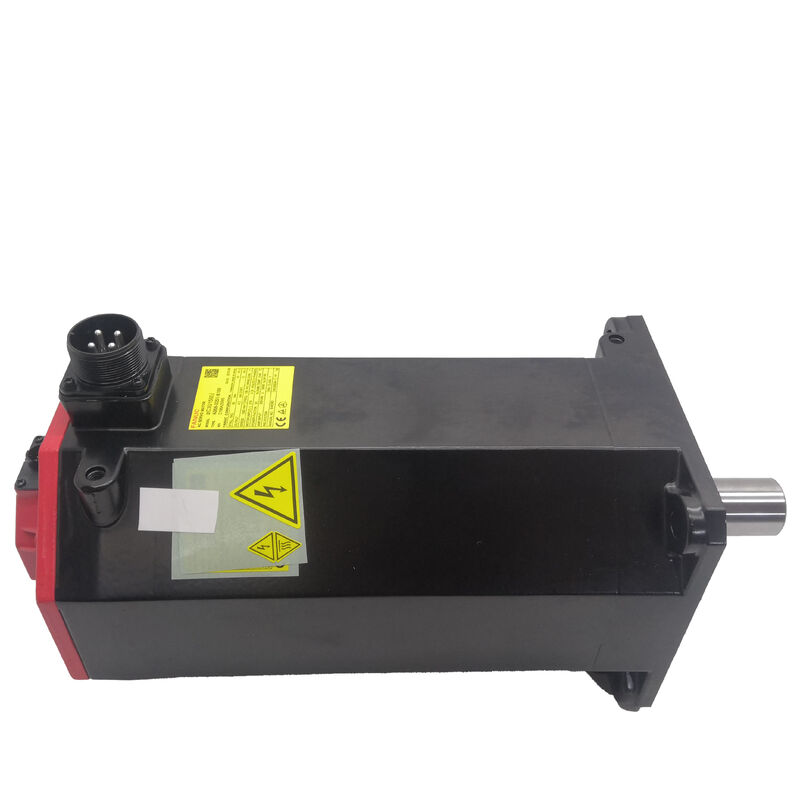

Fanuc A06B-0253-B400 Servomotore CA
αiF 30/4000, albero rettilineo, freno 24V, A1000 assoluto
Visualizzazione del prodotto
Numero della parte:A06B-0253-B400
Ricercato anche come:A06B0253B400, FANUC A06B-0253-B400, FANUC A06B0253B400
Modello del motore:αiF 30/4000
Classificazione:Fanuc Alpha iF Serie Servomotore AC senza spazzole -- Torsione di stazionamento di 30 Nm, 4000 giri al minuto Velocità massima, albero liscio, freno a molla 24V, Alpha i A1000 Codificatore di impulso assoluto, IP65
Specifiche tecniche
| Parametro |
Valore |
| Numero della parte |
A06B-0253-B400 |
| Modello di motore |
αiF 30/4000 |
| Torsione di stazionamento |
30 Nm |
| Torsione massima |
40 Nm |
| Velocità massima |
4,000 giri/min |
| Fasi |
3 fasi |
| Codificatore di impulsi |
Alfa i A1000 (seriale assoluto) |
| Risoluzione del codificatore |
1,000,000 impulsi/ritm |
| Tipo di albero |
Diritta liscia (SLK -- senza chiave) |
| Freno elettromagnetico |
24 V a molla |
| Dichiarazione |
IP65 (standard) |
| Classe di isolamento |
Classe F |
| Temperatura di funzionamento |
0°C a +40°C |
| Amplificatori compatibili |
Servoamplificatori della serie Fanuc αi (αiSV) |
| Controlli compatibili |
Fanuc serie 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Trasporti marittimi |
Cargo richiesto (grande telaio) |
| Origine |
Giappone |
30 Nm di coppia di stazionamento
L'A06B-0253-B400 fornisce 30 Newton-metri di coppia continua di stallo e 40 Nm di coppia massima durante l'accelerazione, posizionandola all'estremità superiore della gamma αiF.Questo motore è progettato per pesanti assi di alimentazione primaria su macchine utensili CNC di grande formato in cui la coppia sostenuta sotto carico di taglio è essenziale.
Con una coppia di stazionamento di 30 Nm, questo motore può sopportare oltre 10 kN di spinta assiale continua su una vite a sfera di 16 mm, il che lo rende ideale per i motori di sella su grandi centri di lavorazione orizzontali,apparecchi di trasformazione per macchinari, o assi di scorrimento incrociati su grandi centri di tornitura CNC che lavorano con forge di diametro di metro.
24 V freno a molla: sicurezza progettata
Il suffisso B400 conferma un freno elettromagnetico a molla da 24 V che opera secondo principi di sicurezza.la molla si accende immediatamente senza alcun segnale di controllo richiesto.
Per le applicazioni su asse verticale, questo freno impedisce il movimento gravitazionale di gruppi pesanti durante lo spegnimento, gli eventi di E-stop o le interruzioni di alimentazione.protezione dei pezzi di lavoro e degli utensili dai danni causati dall'asse in caduta.
Azione di accoppiamento ad alta coppia
L'albero liscio rettilineo (SLK) trasmette la coppia interamente attraverso l'attrito tra il foro del mozzo e il diametro esterno dell'albero.la corretta specifica e installazione dell'accoppiamento sono fondamentali per evitare lo scivolamento a piena accelerazione;.
A1000 codificatore assoluto: mantenimento della posizione
dotato del codificatore di impulsi assoluti seriale Alpha i A1000 con 1,000Con una velocità di 1000 impulsi per rotazione, questo motore mantiene la posizione di rotazione multi-attraverso l'interruzione della batteria di riserva.Questo elimina la necessità di cicli di homing dopo ogni accensione e fornisce immediata verifica della posizione per il recupero sicuro macchina.
Nota di spedizione
L'A06B-0253-B400 è un servomotore a grande telaio che richiede la spedizione su vettore merci.Pianificare il tempo di transito delle merci e confermare i requisiti di consegna, come il servizio di liftgate o gli appuntamenti di consegna programmati.
Referenza alla configurazione della serie A06B-0253
| Numero della parte |
Fabbricazione |
Capo della chiave |
Freno |
Codatore |
Dichiarazione |
| A06B-0253-B000 |
Taper |
- Sì, sì. |
Nessuna |
A1000 assoluto |
Protezione IP65 |
| A06B-0253-B100 |
Diritta. |
- Sì, sì. |
Nessuna |
A1000 assoluto |
Protezione IP65 |
| A06B-0253-B400 |
Listo e liscio |
- No, no. |
Frigoriferi da 24 V |
A1000 assoluto |
Protezione IP65 |
| A06B-0253-B400#0100 |
Listo e liscio |
- No, no. |
Frigoriferi da 24 V |
A1000 assoluto |
Protezione IP67 |
| A06B-0253-B300 |
Taper |
- Sì, sì. |
Frigoriferi da 24 V |
A1000 assoluto |
Protezione IP65 |
Applicazioni tipiche
- Azionamenti primari a tavola e sella su grandi centri di lavorazione orizzontali
- Azionamenti per assi verticali su grandi macchine VMC e macchine per portiere
- Carrozzeria di centro di svolta pesante e trasmissioni a scivolo trasversale
- Alimentazioni primarie di grandi dimensioni per centri di lavorazione a 5 assi
Domande frequenti
Perché un freno a 24 V è essenziale su questo motore per applicazioni a asse verticale?
Il servo blocco richiede una potenza attiva dell'amplificatore per mantenere la posizione.con una tensione di 20 V o più ma non superiore a 50 V.
Qual è la differenza tra le varianti IP65 e IP67?
La variante B400#0100 viene aggiornata a IP67 (protezione temporanea dall'immersione fino a 1 metro di profondità) per ambienti ad alta esposizione al refrigerante.
Questo motore richiede una messa a punto dopo ogni accensione?
No, l'encoder assoluto Alpha i A1000 mantiene la posizione multi-torno tramite spegnimento tramite batteria di riserva, eliminando la necessità di percorsi di riferimento-ritorno dopo cicli di alimentazione normali.
Con quale amplificatore è abbinato questo motore?
L'A06B-0253-B400 richiede un servo amplificatore della serie Fanuc αi (αiSV) con corrispondente corrente nominale.
L'albero liscio può essere sostituito con un albero a chiavi?
No. La configurazione dell'albero deve corrispondere all'hardware di accoppiamento esistente. Per gli accoppiamenti a chiave, utilizzare A06B-0253-B100 (a chiave dritta, senza freno) o A06B-0253-B300 (a chiave conica, con freno).
