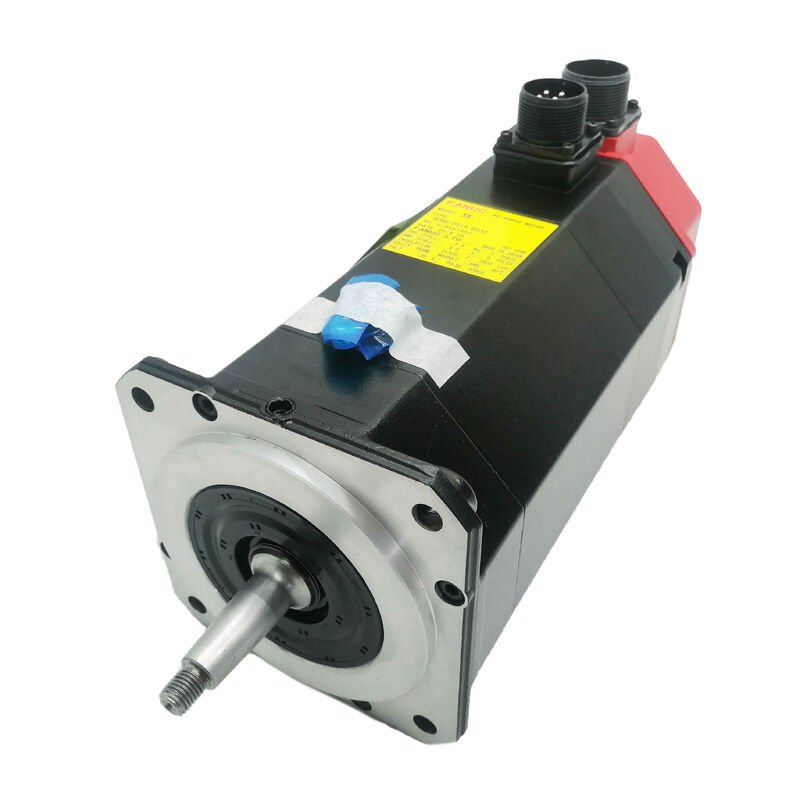

Motore Servo AC Fanuc A06B-0313-B169 — ZERO S, Albero Conico, Freno, Encoder a Impulsi Seriali A

Panoramica del Prodotto

Codice Articolo: A06B-0313-B169

Cercato Anche Come: A06B0313B169, FANUC A06B-0313-B169, Fanuc A06B0313B169

Modello Motore: 0S (ZERO S)

Classificazione: Motore Servo Brushless AC Fanuc ZERO S Series — Coppia di blocco 2,9 Nm, 3.000 giri/min, Albero conico con linguetta, Freno di mantenimento a molla, Encoder a impulsi seriali A (1.000.000 ppr)

Comprensione della Piattaforma a Cui Appartiene Questo Motore

L'A06B-0313-B169 è un Fanuc ZERO S — un servomotore AC della generazione GE Fanuc che ha alimentato un gran numero di macchine utensili CNC prima che la serie alpha prendesse il sopravvento. Molte di queste macchine sono ancora in funzione negli impianti di produzione oggi, e quando il motore 0S si guasta, una sostituzione corretta identica è l'unico percorso per tornare alla produzione senza un costoso e dispendioso aggiornamento del sistema di azionamento.

Per ottenere la sostituzione corretta è necessario comprendere tre aspetti di questo specifico motore: la classe di coppia e velocità, la configurazione dell'albero e del freno, e la generazione dell'encoder. Tutti e tre sono bloccati dal codice articolo, e uno qualsiasi di essi errato significa che la sostituzione non si adatta, non si collega o non funziona con il sistema di controllo esistente.

L'A06B-0313-B169 è la variante con freno, albero conico, Encoder a Impulsi Seriali A della famiglia 0S. Ogni elemento di questa descrizione è specifico e non intercambiabile.

Specifiche Tecniche

Lo ZERO S nell'Albero Genealogico dei Servomotori Fanuc

Posizionare correttamente l'A06B-0313-B169 nella linea di motori storici Fanuc è importante per l'approvvigionamento, la compatibilità e la pianificazione della manutenzione a lungo termine.

La generazione ZERO S ha preceduto i motori della serie alpha che la maggior parte degli ingegneri incontra oggi. Nell'era 0S — dalla fine degli anni '80 alla metà degli anni '90 — Fanuc forniva il motore 0S come motore servo standard di piccola taglia per macchine utensili controllate dalle piattaforme CNC Serie 0, 10, 11 e 15. I motori utilizzavano un'interfaccia encoder seriale — il Serial Pulse Coder A — che era la tecnologia encoder di Fanuc di quella generazione, fornendo feedback di posizione assoluta tramite un protocollo dati seriale che gli amplificatori di generazione 0S erano progettati per leggere.

I motori della serie alpha che sono seguiti hanno utilizzato protocolli encoder seriali diversi. La serie αi successiva ha utilizzato un'altra iterazione del protocollo. Il motore 0S e il suo Serial Pulse Coder A sono elettricamente non compatibili con gli amplificatori delle serie alpha o αi all'interfaccia encoder — e questo è il fatto di compatibilità più importante per chiunque si procuri questo motore. L'A06B-0313-B169 torna nella macchina da cui proviene, collegato alla stessa generazione di amplificatore per cui è stato progettato. Non può essere sostituito direttamente in un sistema di amplificatori α o αi senza un aggiornamento a livello di sistema.

Per le macchine in cui il sistema di azionamento 0S rimane in servizio — e ci sono ancora un numero considerevole di tali macchine in produzione — l'A06B-0313-B169 è semplicemente il motore corretto. Non esiste un equivalente moderno che si installi come sostituzione diretta nella macchina esistente senza modifiche.

Albero Conico con Linguetta: Progettato per un Servizio Sicuro a Lungo Termine

L' albero conico con linguetta (TPR) sull'A06B-0313-B169 è l'interfaccia di accoppiamento standard per macchine utensili per questa generazione di motori. Capire perché questo design dell'albero persiste attraverso decenni di progettazione di motori Fanuc aiuta a spiegare perché è importante per la sostituzione.

La geometria conica — un angolo di cono lavorato con precisione sull'estremità dell'albero motore — autocentra il mozzo di accoppiamento durante l'installazione. Mentre il mozzo viene tirato sul cono utilizzando il bullone di trazione dell'estremità dell'albero, le superfici di contatto coniche tirano il mozzo in perfetto allineamento coassiale con l'albero motore automaticamente. Nessun attrezzo di allineamento, nessuna calettatura, nessun tentativo ed errore. Il mozzo si posiziona nella stessa posizione ogni volta che viene installato, il che significa che il meccanismo azionato ritorna esattamente nella stessa relazione geometrica con l'albero motore dopo ogni intervento di manutenzione.

La linguetta nella sede della linguetta abbinata sopporta il carico di coppia attraverso un innesto meccanico positivo piuttosto che fare affidamento esclusivamente sull'attrito del contatto conico. A 2,9 Nm di coppia di blocco, la linguetta è ben al di sotto della sua capacità di carico — la funzione principale qui è assicurare il mozzo di accoppiamento contro la rotazione rispetto all'albero sotto carichi di coppia inversi e vibrazioni, non trasmettere coppia al limite del materiale della linguetta.

A scopo di sostituzione: quando l'A06B-0313-B169 viene montato come sostituzione identica, il mozzo di accoppiamento esistente sulla macchina ha già la sede conica e la sede della linguetta corrette per questo albero. Trasferire il mozzo dal vecchio motore al nuovo utilizzando un estrattore di ingranaggi appropriato per la rimozione — non utilizzare mai strumenti a impatto o a cuneo su un accoppiamento conico — e tirare il mozzo fino all'innesto corretto utilizzando il bullone di trazione dell'albero serrato alla specifica.

Freno di Mantenimento a Molla: Sicurezza che Funziona Senza Alimentazione

Il freno montato sull'A06B-0313-B169 è un design a molla — un meccanismo a prova di guasto il cui stato di innesto a spegnimento non è una scelta ma una legge fisica. La molla innesta il disco del freno meccanicamente quando la bobina del freno è diseccitata. È necessaria alimentazione per rilasciare il freno, non per applicarlo.

Questo principio a prova di guasto significa che qualsiasi perdita di alimentazione — arresto programmato, arresto di emergenza, guasto dell'amplificatore o interruzione di rete — si traduce immediatamente e automaticamente in un albero bloccato meccanicamente. Il motore non può ruotare finché l'alimentazione non viene ripristinata e deliberatamente applicata alla bobina del freno per rilasciarla. Su un asse che trasporta un carico gravitazionale nella direzione di rotazione dell'albero — un asse mandrino verticale, un avanzamento inclinato, un asse Z con una pesante testa del mandrino — questo innesto meccanico è l'unica cosa che impedisce la discesa incontrollata a servo-spento.

A 2,9 Nm di coppia di blocco, il carico azionato da questo motore è modesto, ma anche masse modeste su un asse verticale cadono per gravità in modi che danneggiano utensili, maschere o pezzi. Il freno mantiene l'asse statico indipendentemente dalla direzione o dall'entità del carico entro la sua classificazione.

Le varianti senza freno nella famiglia 0S — identificate da suffissi diversi della serie B — sono identiche alla B169 in termini di coppia e configurazione dell'encoder ma mancano di questo meccanismo. Sugli assi orizzontali senza componente di carico gravitazionale lungo la direzione di rotazione dell'albero, i motori senza freno sono specificati correttamente. Sugli assi verticali o inclinati, la variante con freno — questo motore — è la specifica corretta e sicura. Montare una sostituzione senza freno per un originale dotato di freno non è accettabile su questi assi senza una revisione completa dell'architettura di sicurezza della macchina.

Encoder a Impulsi Seriali A: Feedback Assoluto nella Generazione 0S

L'encoder montato sull'A06B-0313-B169 è il Serial Pulse Coder A — 1.000.000 di impulsi per giro, protocollo seriale assoluto. Questa è la generazione di encoder che Fanuc ha sviluppato per la famiglia di motori 0S e le piattaforme CNC Serie 0/10/11/15 della sua epoca.

Assoluto significa nessuna homing obbligatoria all'accensione. Il Serial Pulse Coder A conserva la posizione dell'albero multi-giro attraverso eventi di spegnimento tramite una batteria di backup — solitamente situata nel motore o nella scatola batteria del pannello di controllo associato a seconda dell'architettura specifica della macchina. Quando il CNC si accende, la coordinata dell'asse viene ristabilita dalla posizione assoluta memorizzata senza richiedere un movimento di ritorno di riferimento. Questo è stato un significativo vantaggio operativo per le macchine di questa generazione rispetto ai sistemi encoder incrementali che hanno sostituito, e rimane operativamente rilevante su qualsiasi macchina in cui il sistema di azionamento ZERO S è ancora in servizio.

A 1.000.000 di conteggi per giro, il Serial Pulse Coder A fornisce una risoluzione del loop di posizione nell'ordine dei nanometri su passi di vite a ricircolo di sfere tipici — più che adeguata per i requisiti di precisione di posizionamento della generazione di macchine utensili per cui questo motore è stato progettato.

Nota critica di compatibilità: Il Serial Pulse Coder A è un'interfaccia encoder specifica. Il connettore, il cavo e il protocollo seriale sono specifici per gli amplificatori di generazione 0S. Non tentare di collegare un Serial Pulse Coder A a un amplificatore delle serie alpha o αi — l'interfaccia è fisicamente ed elettricamente diversa. Quando si sostituisce l'A06B-0313-B169, la sostituzione deve avere lo stesso Serial Pulse Coder A. Altre varianti di encoder nella famiglia 0S — 2000P incrementale, 3000P, varianti ad alta risoluzione — non sono compatibili con le stesse impostazioni dei parametri dell'amplificatore e richiederanno la riconfigurazione dell'amplificatore come minimo.

Manutenzione della Batteria sui Sistemi Encoder Assoluti

Il Serial Pulse Coder A mantiene il suo contatore di posizione assoluta multi-giro tramite una batteria di backup. La posizione specifica della batteria varia a seconda della macchina — può essere nell'alloggiamento del connettore del motore, nella scatola batteria del pannello di controllo della macchina, o nell'amplificatore servo, a seconda di come il costruttore della macchina ha implementato il circuito di alimentazione di backup.

Quando il CNC Fanuc emette un allarme batteria per un asse che utilizza un motore 0S con Serial Pulse Coder A, sostituire la batteria tempestivamente. L'esaurimento completo della batteria resetta il contatore assoluto, richiedendo il ri-riferimento dell'asse alla coordinata della macchina. Su macchine in cui la posizione del segno di riferimento di homing non è facilmente ristabilita — o dove la procedura di avvio della macchina non include un ritorno di riferimento supervisionato — l'esaurimento della batteria causa un processo di recupero più dirompente di quanto non sarebbe una semplice sostituzione della batteria.

Serie A06B-0313: Varianti Chiave

Tutte le varianti della serie A06B-0313 condividono lo stesso corpo motore 0S (ZERO S) con coppia di blocco di 2,9 Nm e velocità massima di 3.000 giri/min. Il suffisso codifica la configurazione dell'albero, il freno e il tipo di encoder.

Il B169 porta sia la linguetta nell'albero conico sia il freno a molla — la configurazione di sicurezza completa per macchine in cui l'accoppiamento richiede un innesto positivo con linguetta e l'asse richiede un mantenimento meccanico a servo-spento.

Controlli e Amplificatori Compatibili

L'A06B-0313-B169 opera con la generazione di amplificatori servo Fanuc serie ZERO — i moduli servo progettati per le piattaforme CNC Serie 0, 0C, 0D, 10, 11 e 15. Questi amplificatori leggono direttamente il protocollo Serial Pulse Coder A e sono parametrizzati per il tipo di motore 0S.

Questo motore è non compatibile con gli amplificatori Fanuc serie alpha SVU o con gli amplificatori Fanuc serie αi αiSV senza una conversione a livello di sistema che sostituisca sia l'amplificatore che l'interfaccia encoder del motore. Se una macchina che utilizza questo motore viene presa in considerazione per un aggiornamento del sistema di azionamento, il percorso di aggiornamento prevede la sostituzione sia dell'amplificatore che del motore insieme — il motore Serial Pulse Coder A non può essere mantenuto con un amplificatore di nuova generazione.

Applicazioni Tipiche

Assi di avanzamento di centri di lavorazione CNC su macchine controllate dalla Serie 0. Azionamenti degli assi di avanzamento X, Y e Z su centri di lavorazione verticali e orizzontali controllati da Fanuc Serie 0, 0C e 0D dove il sistema di azionamento 0S rimane in servizio e l'A06B-0313-B169 è la specifica originale del motore.

Azionamenti degli assi verticali su torni e centri di lavorazione CNC Serie 0. Applicazioni di azionamento dell'asse Z e del mandrino dove il freno a molla fornisce il mantenimento di sicurezza obbligatorio a servo-spento per assi che trasportano carichi gravitazionali.

Azionamenti giunti robot Fanuc su robot di prima generazione. Robot industriali Fanuc di prima generazione che utilizzano la famiglia di motori 0S sugli assi giunti dove l'encoder assoluto Serial Pulse Coder A supporta il mantenimento della posizione del giunto durante lo spegnimento del controller.

Azionamenti di avanzamento di centri di tornitura CNC multi-asse. Azionamenti carrello e slitta trasversale degli assi Z e X su centri di tornitura controllati da Fanuc Serie 0T e 0TC dove il motore 0S con Serial Pulse Coder A è la specifica originale dell'azionamento dell'asse.

FAQ

D1: L'A06B-0313-B169 è compatibile con i moderni amplificatori Fanuc αi?

No — non direttamente. L'A06B-0313-B169 utilizza il Serial Pulse Coder A, che è specifico per la generazione di amplificatori Fanuc serie ZERO. Gli amplificatori Fanuc serie αi utilizzano un protocollo encoder seriale e un'interfaccia fisica completamente diversi. Collegare un motore Serial Pulse Coder A a un amplificatore αi richiederebbe una conversione completa del sistema di azionamento — sostituendo sia l'amplificatore che il motore — non una semplice sostituzione del motore. L'A06B-0313-B169 deve essere utilizzato con l'amplificatore servo originale di generazione 0S installato nella macchina.

D2: Il B169 ha un freno — cosa succede se il circuito del freno perde potenza inaspettatamente?

Il freno sull'A06B-0313-B169 è a molla — si innesta meccanicamente quando la bobina del freno è diseccitata, non quando è eccitata. Qualsiasi perdita di alimentazione del freno, per qualsiasi motivo, fa sì che il freno si innesti e blocchi l'albero immediatamente. Questo design a prova di guasto significa che i guasti di alimentazione, gli eventi di arresto di emergenza, i guasti dell'amplificatore e gli arresti programmati si traducono tutti automaticamente in un asse bloccato meccanicamente. Nessun segnale di controllo è richiesto affinché il freno svolga il suo compito allo spegnimento — si innesta per impostazione predefinita ogni volta che manca l'alimentazione elettrica.

D3: Il Serial Pulse Coder A richiede un ciclo di homing ad ogni accensione del CNC?

No. Il Serial Pulse Coder A è un encoder assoluto seriale — conserva la posizione dell'albero multi-giro durante lo spegnimento tramite una batteria di backup. Quando il CNC si accende, la coordinata dell'asse viene ristabilita immediatamente senza alcun movimento di ritorno di riferimento. Tuttavia, quando la batteria di backup si esaurisce e il contatore assoluto si resetta, è necessaria una procedura di ri-riferimento una tantum per risincronizzare la posizione assoluta con il sistema di coordinate della macchina. Sostituire la batteria quando il CNC emette un allarme batteria per evitare ciò.

D4: Il B169 è lo stesso motore del B172 — e possono essere sostituiti l'uno con l'altro?

Sia il B169 che il B172 condividono lo stesso corpo motore 0S, coppia di blocco di 2,9 Nm, encoder Serial Pulse Coder A e freno a molla. La differenza funzionale risiede nell'albero: il B172 è un albero conico senza linguetta, mentre il B169 è un albero conico con una sede per linguetta lavorata. Se il mozzo di accoppiamento della macchina ha una sede con linguetta, il B169 è la sostituzione corretta; se utilizza una semplice sede conica senza linguetta, il B172 è corretto. Montare un albero con linguetta dove il mozzo non ha sede per linguetta, o viceversa, crea un disallineamento di accoppiamento che non può essere assemblato correttamente.

D5: L'A06B-0313-B169 può essere riparato anziché sostituito completamente?

Sì. La famiglia di motori 0S è una piattaforma ben consolidata e riparabile. Le strutture qualificate per la riparazione di servomotori Fanuc possono sostituire i cuscinetti, ricostruire o riavvolgere gli avvolgimenti dello statore, sostituire l'unità encoder Serial Pulse Coder A e revisionare il meccanismo del freno a molla. Per le strutture che mantengono macchine con un sistema di azionamento 0S dove l'approvvigionamento di nuovi motori 0S sta diventando sempre più difficile, la riparazione è spesso la via più pratica ed economica. Programmi di permuta del nucleo sono disponibili anche da alcuni fornitori. Quando si invia un motore per la riparazione, utilizzare una struttura con esperienza documentata su Fanuc 0S / GE Fanuc — il Serial Pulse Coder A richiede una specifica calibrazione e allineamento dopo la sostituzione che le strutture prive delle attrezzature di prova corrette non possono eseguire correttamente.
