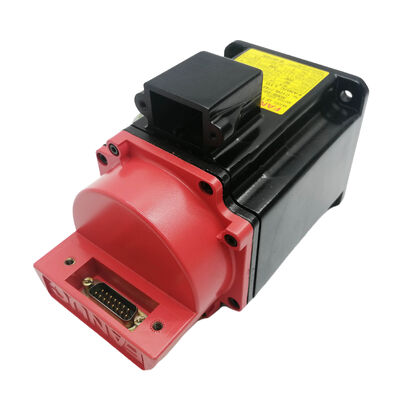

Fanuc A06B-0373-B575#7008 — Servomotore AC Alpha A2/3000, albero scanalato, sigillato IP67, encoder A64

Panoramica del prodotto

Codice articolo: A06B-0373-B575#7008

Cercato anche come: A06B0373B575, FANUC A06B-0373-B575#7008, A06B-0373-B575 7008

Codice alternativo: A06B-0373-B575#0008

Modello motore: Alpha A2/3000 (1-OSP/3000)

Classificazione: Servomotore brushless AC Fanuc Original Alpha Series — Coppia di stallo 2 Nm, 3.000 giri/min, albero dritto con scanalatura, senza freno, encoder incrementale A64, sigillato IP67

Specifiche tecniche

Dove si colloca questo motore — La generazione Alpha originale

L'A06B-0373-B575#7008 è un motore Fanuc serie Alpha originale — non αiS, non αiF, non αi qualsiasi cosa. Appartiene alla prima generazione di motori alpha Fanuc che hanno alimentato un gran numero di macchine utensili CNC negli anni '90 e ben oltre il 2000. Comprendere questa distinzione generazionale non è accademico — è essenziale dal punto di vista operativo. La serie di motori alpha originali e la successiva generazione αi utilizzano protocolli encoder diversi, interfacce amplificatore diverse e set di parametri diversi. Non sono retrocompatibili senza un aggiornamento a livello di sistema.

Per le strutture che mantengono macchine controllate da CNC Fanuc Serie 0, 15, 16 o 18 con amplificatori SVU alpha originali, l'A06B-0373-B575#7008 è semplicemente il motore corretto. Non esiste un sostituto moderno αi "drop-in" che si installi direttamente nel sistema di azionamento esistente senza convertire contemporaneamente l'amplificatore. Quando questo motore si guasta, la sostituzione "come per come" è un altro motore alpha serie A06B-0373 — questo pezzo.

L'designazione A2/3000 colloca questo motore nella fascia bassa e compatta della gamma servo alpha originale. Due Newton-metri di coppia di stallo e 3.000 giri/min di velocità massima descrivono un motore piccolo e veloce costruito per assi di posizionamento leggeri su macchine utensili compatte, azionamenti ausiliari su apparecchiature multi-asse e applicazioni di giunti robot Fanuc dove un ingombro ridotto del motore e un posizionamento affidabile ad anello chiuso sono i requisiti principali.

Suffisso #7008 — Sigillato IP67 con scanalatura: i dettagli critici di configurazione

Il suffisso nel codice articolo di un motore Fanuc non è un codice di revisione o un identificatore di lotto. Codifica dettagli fisici e di configurazione specifici che rendono il motore corretto o errato per la macchina per cui è stato progettato. Il #7008 su questo motore comunica due fatti definitivi:

L'albero ha una scanalatura. L'albero dritto è lavorato con una scanalatura per un innesto meccanico positivo tra l'albero motore e il mozzo di accoppiamento. A 2 Nm di coppia di stallo, la scanalatura trasmette la coppia tramite un innesto a taglio piuttosto che fare affidamento esclusivamente sul bloccaggio per attrito — importante sugli assi che invertono frequentemente e dove le vibrazioni potrebbero allentare un accoppiamento basato solo sull'attrito nel tempo. Il mozzo di accoppiamento sulla macchina deve avere un foro scanalato corrispondente. Un mozzo forato senza scanalatura non può innestarsi correttamente con un albero scanalato — la profondità della scanalatura impedisce un contatto corretto tra foro e albero sul lato non scanalato.

La sigillatura IP67 è standard su questa unità. Le varianti con suffisso #7076 e #7008 nella serie B575 hanno protezione IP67 — sigillatura a prova di immersione che resiste a immersioni temporanee fino a un metro di profondità per un massimo di trenta minuti. Negli ambienti delle macchine utensili, IP67 significa che il motore sopravvive a inondazioni dirette di refrigerante, impatti di getti di refrigerante ad alta pressione e accumulo di refrigerante nell'area di montaggio del motore senza compromettere l'isolamento degli avvolgimenti o l'elettronica dell'encoder. La variante base standard #7000 ha anch'essa IP67 secondo la specifica A2/3000 a questo livello di suffisso — verificato su più registri fornitori che mostrano il telaio da 10 libbre (~4,5 kg) come costruzione sigillata standard.

Il messaggio pratico: se il motore guasto della macchina era un #7008, la sostituzione deve essere anch'essa un #7008 — non perché il suffisso rappresenti dati di prestazione, ma perché conferma che la geometria dell'albero corrisponde al mozzo di accoppiamento esistente e il livello di sigillatura corrisponde all'ambiente refrigerante della macchina.

Encoder incrementale A64: compatibilità e requisiti operativi

L'A64 montato sull'A06B-0373-B575#7008 è un encoder incrementale parallelo che fornisce 64.000 conteggi per rivoluzione. È il dispositivo di feedback standard per la serie di motori alpha Fanuc originali ed è specificamente abbinato all'interfaccia encoder dell'amplificatore SVU alpha originale.

Tre punti operativi e di compatibilità sono importanti qui:

Ogni accensione richiede un attraversamento di riferimento (homing). L'A64 è un encoder incrementale — non conserva la posizione dell'albero durante le interruzioni di corrente. Quando il sistema CNC si accende, ogni asse dotato di un motore con encoder A64 non ha dati di posizione finché non esegue un ciclo di homing per trovare il suo marcatore di riferimento. Su macchine utensili compatte con brevi corse degli assi, questo ciclo richiede secondi. La sequenza di avvio della macchina lo tiene conto automaticamente. Non è un guasto; è il normale comportamento di un encoder incrementale.

L'A64 è incompatibile con gli amplificatori serie αi. L'A64 utilizza l'interfaccia del segnale encoder parallelo della piattaforma alpha originale. Gli amplificatori Fanuc αi ( αiSV) si aspettano il protocollo encoder seriale dei motori αiS e αiF. Queste due interfacce sono elettricamente e logicamente diverse a livello di connettore e protocollo. Non esiste un'impostazione di parametro che faccia leggere correttamente un amplificatore αiSV a un encoder A64. L'A06B-0373-B575#7008 deve essere pilotato da un amplificatore Fanuc Alpha originale SVU per funzionare.

64.000 ppr forniscono una risoluzione adeguata per le applicazioni di questo motore. A 64.000 conteggi per rivoluzione su una vite a ricircolo di sfere con passo di 5 mm in accoppiamento diretto, il loop di posizione si chiude a una risoluzione di circa 78 nanometri per conteggio. Per gli assi di posizionamento compatti e i giunti robot serviti da questo motore, questa qualità di feedback supporta l'accuratezza di posizionamento richiesta da queste applicazioni.

Albero dritto scanalato e IP67: una combinazione importante sugli assi delle macchine utensili

La combinazione di un albero dritto scanalato e sigillatura IP67 in un unico corpo motore da 4,5 kg riflette una logica di progettazione semplice per applicazioni servo su macchine utensili.

L'albero dritto con scanalatura è l'interfaccia di accoppiamento per macchine in cui il componente azionato — una puleggia, una flangia di accoppiamento, un mozzo di ingranaggio — ha un foro scanalato. La scanalatura garantisce una trasmissione di coppia positiva sotto carico inverso e vibrazioni, senza il rischio di slittamento dell'accoppiamento che un albero liscio bloccato solo per attrito può sviluppare nel tempo. A 2 Nm, lo stress meccanico sulla scanalatura è modesto — la configurazione della scanalatura riguarda la compatibilità dell'interfaccia di accoppiamento e la sicurezza a lungo termine, non la trasmissione della coppia al limite del materiale.

La sigillatura IP67 è la scelta pratica per un motore montato ovunque vicino alla zona di taglio di una macchina utensile CNC. L'ambiente refrigerante in un centro di lavoro o in un tornio CNC è aggressivo — nebbia refrigerante, getti di refrigerante diretti, accumulo di refrigerante nelle tasche e nelle aree di montaggio. IP65 protegge dai getti d'acqua diretti ma non dall'immersione. IP67 copre l'immersione temporanea, il che significa che gestisce le condizioni di accumulo e inondazione che si verificano quando l'erogazione del refrigerante della macchina è diretta verso la zona di lavoro piuttosto che gestita con cura attorno ad essa. Per un motore montato su un asse compatto all'interno di un involucro macchina dove il comportamento del refrigerante non è sempre prevedibile, IP67 è lo standard corretto.

Nessun freno: corretto per assi orizzontali e a carico simmetrico

La designazione base B575 conferma che questo motore non ha freno elettromagnetico. La posizione a riposo è mantenuta dal blocco servo dell'amplificatore Alpha — il loop di posizione attivo, l'encoder A64 che segnala continuamente la posizione dell'albero e l'amplificatore che corregge all'angolo comandato.

Sugli assi orizzontali e su qualsiasi asse in cui nessuna forza gravitazionale netta agisce nella direzione di rotazione dell'albero, il blocco servo è del tutto adeguato. L'asse mantiene la posizione comandata in modo affidabile mentre l'amplificatore è attivo. Nessun circuito freno da 24V, nessun relè freno, nessuna temporizzazione del freno nella sequenza di avvio e arresto della macchina.

La variante con freno dell'A2/3000 — la serie A06B-0373-B169 — ha un freno di mantenimento a molla per assi verticali e avanzamenti inclinati dove è richiesto il mantenimento meccanico a servo spento. Se il motore guasto della macchina era un B169 (variante con freno), il B575 non è un sostituto appropriato su un asse verticale o a carico gravitazionale. Confermare la configurazione del freno del motore originale prima di ordinare.

Varianti serie A06B-0373-B575

Tutte le varianti condividono lo stesso corpo motore A2/3000, coppia di stallo, velocità ed encoder. Il #7008 è la configurazione con albero scanalato sigillato IP67 — abbinarlo esattamente alla geometria del mozzo di accoppiamento sulla macchina è il passaggio di sostituzione essenziale.

Compatibilità amplificatore e CNC

L'A06B-0373-B575#7008 richiede un amplificatore Fanuc serie Alpha originale SVU — l'unità servo drive Alpha di prima generazione, non la generazione αi che è seguita. Le piattaforme CNC compatibili includono Fanuc Serie 0, 15, 16 e 18 sulla generazione di amplificatori Alpha originali, nonché controller robot Fanuc della stessa epoca (equivalenti alla piattaforma R-J2, R-J3).

Questo motore non è compatibile con:

• Amplificatori Fanuc αiSV (generazione αi)
• Amplificatori Fanuc serie β o βi
• Qualsiasi amplificatore che richieda un ingresso con protocollo encoder seriale

Quando si installa questo motore come sostituzione, verificare che l'amplificatore sia la variante SVU Alpha originale corretta e che i parametri dell'asse — codice tipo motore, limite di corrente e velocità massima — siano impostati per la specifica A2/3000. Una mancata corrispondenza dei parametri produce un comportamento servo instabile o guasti dell'amplificatore anche quando il motore è elettricamente corretto.

Applicazioni tipiche

Assi di avanzamento di macchine utensili CNC compatte su sistemi di azionamento Alpha originali. Azionamenti X, Y e Z su centri di lavoro di piccolo formato, torni CNC e rettificatrici cilindriche controllati da Fanuc Serie 0 o 16 con amplificatori SVU Alpha originali, dove la coppia di stallo di 2 Nm e il limite di 3.000 giri/min corrispondono al carico dell'asse e al requisito di velocità.

Azionamenti giunti robot Fanuc su robot di prima e seconda generazione. Motori assi giunto su robot industriali Fanuc di prima generazione che utilizzano il telaio motore 1-OSP/3000, dove la sigillatura IP67 e l'encoder A64 riflettono la specifica originale del robot per il giunto.

Assi ausiliari e secondari su centri di lavoro CNC di medie dimensioni. Assi di posizionamento secondari, azionamenti tavola rotante e meccanismi asse B su macchine dove il sistema di azionamento Alpha originale alimenta un mix di dimensioni degli assi, e il telaio A2/3000 gestisce l'estremità più leggera della gamma di carico dell'asse.

Sostituzione su macchine ancora in funzione con amplificatori Alpha originali. Qualsiasi macchina controllata da Fanuc che è stata costruita attorno ad azionamenti SVU Alpha originali e che ha uno o più motori A06B-0373-B575 in servizio, dove un'unità guasta richiede una sostituzione "come per come" per ripristinare la produzione senza una conversione del sistema di azionamento.

FAQ

D1: L'A06B-0373-B575#7008 può essere utilizzato con un moderno amplificatore Fanuc αiSV come sostituzione diretta?

No — non senza convertire l'intero sistema di azionamento dell'asse. L'encoder A64 su questo motore utilizza l'interfaccia incrementale parallela della piattaforma Alpha originale, che è elettricamente e logicamente incompatibile con gli amplificatori αiSV. L'αiSV si aspetta un protocollo encoder seriale dai motori αiS/αiF. Sostituire questo motore in un amplificatore αiSV senza il corretto abbinamento motore-encoder-amplificatore comporterebbe errori di comunicazione dell'encoder o l'assenza completa di feedback. Una sostituzione "come per come" di un motore Alpha richiede che l'amplificatore SVU Alpha originale rimanga in posizione.

D2: Il suffisso #7008 — indica qualche cambiamento nelle prestazioni del motore rispetto alla variante #7000?

Nessun cambiamento nelle prestazioni. Il suffisso #7008 aggiunge una scanalatura all'albero dritto rispetto alla variante con albero liscio #7000. Entrambi hanno sigillatura IP67, lo stesso encoder incrementale A64, coppia di stallo identica di 2 Nm, limite di 3.000 giri/min e nessun freno. L'unica differenza funzionale è la geometria di innesto dell'albero. Il mozzo di accoppiamento della macchina determina quale suffisso è corretto — un foro scanalato richiede #7008; un foro liscio richiede #7000.

D3: Questo motore necessita di un ciclo di homing ogni volta che il CNC viene acceso?

Sì. L'A64 è un encoder incrementale senza ritenzione di posizione allo spegnimento. Ogni accensione del CNC richiede che l'asse esegua un attraversamento di riferimento (homing) per trovare il suo marcatore di riferimento prima che il CNC possa stabilire la coordinata macchina ed entrare in modalità operativa automatica. Questo è il comportamento standard per tutti i motori serie Alpha originali con encoder A64 — la sequenza di avvio della macchina è già programmata per gestirlo. Non è un segno di problema; è così che funzionano i sistemi con encoder incrementali.

D4: Perché la sigillatura IP67 è significativa per questo specifico motore nell'uso su macchine utensili CNC?

IP67 fornisce protezione contro l'immersione temporanea — più robusta della protezione contro i getti d'acqua diretti di IP65. In un ambiente di macchine utensili CNC, il comportamento del refrigerante attorno ai servomotori è spesso imprevedibile: il refrigerante si accumula nelle rientranze di montaggio, i getti concentrati si riflettono su pezzi e fissaggi, e i sistemi di refrigerazione ad alta pressione creano schemi di spruzzo che raggiungono i motori ben oltre la zona di taglio immediata. La sigillatura IP67 garantisce che gli avvolgimenti del motore e l'encoder rimangano protetti anche quando il refrigerante si accumula direttamente sul corpo del motore. Per assi compatti dove l'ingombro del motore lo avvicina alla zona del refrigerante, IP67 è lo standard di sigillatura corretto.

D5: La riparazione è un'opzione valida per un A06B-0373-B575#7008 guasto, o dovrebbe essere sostituito?

La riparazione è un'opzione consolidata ed economicamente vantaggiosa per questo motore. Il telaio Alpha A2/3000 originale è un motore maturo e ben documentato che le strutture di riparazione qualificate per servomotori Fanuc revisionano regolarmente. I guasti comuni — usura dei cuscinetti, degrado dell'isolamento degli avvolgimenti, guasto dell'encoder A64 — sono tutti riparabili tramite ricostruzione. Per le strutture che gestiscono più macchine con questo tipo di motore, la riparazione combinata con un programma di permuta del nucleo può ridurre significativamente il costo di sostituzione per motore rispetto all'acquisto diretto di un'unità nuova o ricondizionata. Il requisito chiave è utilizzare una struttura di riparazione con esperienza nella serie Alpha Fanuc e la capacità di testare il motore riparato su un amplificatore Alpha compatibile, non su un banco di prova servo generico, prima della restituzione.
