Fanuc A06B-0852-B904#0D02 — Motore Servo AC Serie β per Piattaforme CNC Legacy e Manutenzione Macchine a Lungo Termine

FANUC · MOTORE SERVO AC · SERIE β

Cos'è questo motore

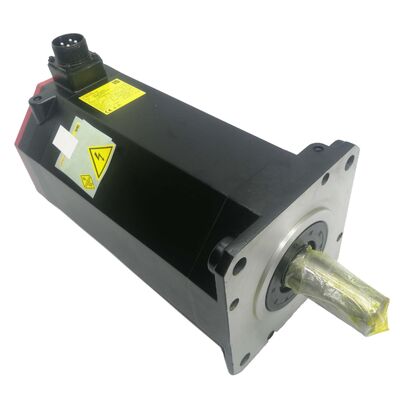

Il Fanuc A06B-0852-B904#0D02 è un motore servo AC brushless della serie β di Fanuc — la piattaforma di motori servo di generazione precedente che ha preceduto le attuali linee di prodotti βi e βis. È progettato per l'integrazione con il sistema di amplificatori servo della serie β di Fanuc e continua a svolgere un ruolo attivo e sostanziale nella base installata globale di CNC, dove un gran numero di macchine costruite sull'architettura originale della serie β rimangono in servizio di produzione quotidiana.

La serie β era l'offerta di motori servo a posizionamento di costo di Fanuc al momento della sua introduzione — una linea di prodotti costruita appositamente per macchine CNC più piccole, apparecchiature di automazione per impieghi standard e applicazioni in cui i requisiti di prestazioni dell'asse rientravano in un intervallo medio pratico. Quel posizionamento non ha cambiato la sua rilevanza oggi. Le macchine costruite attorno ai componenti della serie β sono ancora in funzione, producono ancora pezzi e richiedono ancora sostituzioni di motori di grado di manutenzione quando le unità raggiungono la fine della loro vita utile.

Il suffisso B904 definisce la specifica dell'encoder e la configurazione del connettore di questa unità. Il codice opzione #0D02 identifica una combinazione configurata in fabbrica di opzioni specifiche del motore — dettagli che determinano come questo motore è cablato, come comunica con l'amplificatore e se si installa direttamente in una macchina senza modifiche. In termini pratici, né il suffisso né il codice opzione sono dettagli minori. Entrambi fanno parte della definizione funzionale di questo motore e entrambi devono corrispondere alla specifica originale quando si cerca una sostituzione.

Specifiche Chiave

La Serie β nel Contesto

Per capire dove si colloca l'A06B-0852-B904#0D02, è utile comprendere la struttura della storia dei motori servo di Fanuc. Fanuc ha sviluppato più generazioni di piattaforme di motori servo nel corso dei decenni — dall'era originale dei servo DC alla transizione ai servo AC e alle attuali linee di prodotti αi e βi. La serie β rappresenta un capitolo specifico di quella progressione: una linea di prodotti servo AC che ha ridotto il costo del sistema rispetto alla piattaforma αi, mantenendo gli standard di costruzione e l'integrazione dell'ecosistema di Fanuc.

Le macchine costruite sulla piattaforma della serie β — in particolare quelle prodotte negli anni '90 e nei primi anni 2000 — sono ora ben oltre la loro vita utile, ma rimangono beni produttivi nei reparti di produzione di tutto il mondo. Lavorazione di componenti automobilistici, lavorazione di precisione in subappalto, lavorazione di stampi e matrici, tornitura e fresatura CNC per scopi generali sono tutti ambienti in cui le macchine della serie β continuano a operare con manutenzione regolare piuttosto che con sostituzione di capitale.

Per quelle macchine, l'A06B-0852-B904#0D02 è un componente di manutenzione, non obsoleto. La distinzione è importante: un motore obsoleto non ha un percorso di sostituzione praticabile. Un motore legacy con un mercato di approvvigionamento attivo — che include sia unità nuove-vecchie scorte che opzioni rigenerate — è un elemento di manutenzione gestibile anche su attrezzature obsolete.

Caratteristiche Tecniche

Sistema di feedback con encoder a impulsi. La serie β precede l'architettura dell'encoder seriale introdotta nelle linee di prodotti βi e αi. L'A06B-0852-B904#0D02 utilizza un encoder a impulsi, che trasmette il feedback di posizione come treno di impulsi digitali all'amplificatore della serie β. La specifica dell'encoder è definita all'interno del suffisso B904 — il conteggio degli impulsi, il tipo di connettore e il protocollo del segnale sono tutti codificati in quella designazione.

Comprendere il tipo di encoder è importante per la selezione del cavo e la compatibilità dell'amplificatore. I cavi degli encoder a impulsi della serie β non sono intercambiabili con i cavi degli encoder delle serie βi o αi senza modifiche. Quando si sostituisce questo motore, il cavo dell'encoder dell'unità originale dovrebbe essere conservato e riutilizzato se non danneggiato, o sostituito con un nuovo cavo acquistato secondo la stessa specifica B904.

Raffreddamento per convezione naturale. Il motore si basa sul flusso d'aria ambiente per la gestione termica senza ventola ad aria forzata o circuito di raffreddamento a liquido. Ciò mantiene l'installazione semplice ed elimina una modalità di guasto meccanica. L'implicazione per gli ingegneri applicativi è che i cicli di lavoro prolungati ad alto carico devono rimanere entro la classe termica del motore — a temperature ambiente all'estremità superiore dell'intervallo specificato, o in armadi chiusi con flusso d'aria limitato, potrebbe essere applicata una riduzione delle prestazioni.

Costruzione con montaggio a flangia. Geometria standard di montaggio a flangia coerente con la famiglia di motori servo Fanuc. Il motore si avvita alla faccia di montaggio servo della macchina e si accoppia alla catena cinematica tramite un giunto albero, un riduttore o un accoppiamento diretto a cinghia a seconda della progettazione meccanica della macchina.

Configurazione opzionale di fabbrica #0D02. Il codice opzione definisce una combinazione specifica di caratteristiche installate in fabbrica. I dettagli codificati in #0D02 — che possono includere la configurazione dell'albero, l'orientamento del connettore o altre specifiche fisiche — definiscono come questa unità è stata costruita in fabbrica e devono essere abbinati esattamente durante la ricerca di una sostituzione. Non acquistare un'unità con un codice opzione diverso e presumere che si installi in modo identico.

Dove si trova questo motore

L'A06B-0852-B904#0D02 compare in ambienti di produzione in cui i sistemi CNC della serie β di Fanuc sono stati specificati come piattaforma di controllo della macchina:

• Azionamenti assi di avanzamento e trasversale di torni CNC su macchine della serie β
• Azionamenti assi X, Y e Z di centri di lavoro verticali compatti
• Azionamenti di posizionamento e indicizzazione di torrette CNC
• Assi di posizionamento di linee di assemblaggio e trasferimento semi-automatizzate
• Azionamenti assi di elettroerosione a filo CNC su macchine più piccole
• Controllo dell'asse di avanzamento di centri di foratura e maschiatura
• Macchine CNC didattiche e di formazione con controlli Fanuc serie β
• Azionamenti assi di avanzamento di fresatrici CNC per scopi generali

Compatibilità Drive e Controller

L'A06B-0852-B904#0D02 è progettato per funzionare con moduli amplificatori servo della serie β di Fanuc — gli amplificatori di generazione precedente che corrispondono al protocollo dell'encoder e all'interfaccia di potenza del motore della serie β. Questi amplificatori sono installati in armadi CNC che eseguono configurazioni di controller della serie β di Fanuc, che includono varianti più vecchie della piattaforma Serie 0 e famiglie di controller di sistema β correlate.

Questo confine di compatibilità è importante e fermo. L'interfaccia dell'encoder a impulsi del motore della serie β non è direttamente compatibile con gli amplificatori delle serie βi o αi, che utilizzano il protocollo dell'encoder seriale di Fanuc. Tentare di collegare un A06B-0852-B904#0D02 a un amplificatore βi o αi senza hardware di conversione dell'encoder non è una configurazione valida — i segnali dell'encoder sono fondamentalmente diversi nel modo in cui comunicano i dati di posizione al drive.

Per le macchine che richiedono un aggiornamento completo del sistema di azionamento — sostituendo sia l'amplificatore della serie β che il motore con una combinazione attuale βi o αi — i team di ingegneria regionali di Fanuc e gli integratori di sistema autorizzati possono fornire consulenza sull'ambito della conversione. Per le macchine in cui l'amplificatore della serie β è funzionale e solo il motore richiede la sostituzione, l'approvvigionamento del motore corretto della serie β rimane il percorso corretto e semplice.

Note su Approvvigionamento, Sostituzione e Manutenzione

L'A06B-0852-B904#0D02 viene approvvigionato principalmente attraverso due canali: distributori autorizzati Fanuc che dispongono di unità nuove-vecchie scorte e centri qualificati di rigenerazione di motori servo che ricostruiscono motori della serie β in condizioni di servizio. Entrambe sono opzioni praticabili a seconda del budget e dell'urgenza.

La disciplina completa del numero di parte è non negoziabile. B904 e #0D02 sono entrambe specifiche funzionali. Un motore con un suffisso B9xx diverso potrebbe avere un connettore dell'encoder fisicamente incompatibile. Un motore con un codice opzione diverso potrebbe differire nella configurazione dell'albero o nell'orientamento del connettore. Acquistare solo in base al numero di parte completo esatto confermato dalla targhetta del motore guasto — non da un disegno della macchina che potrebbe riflettere una revisione diversa.

Pianificare l'ispezione dei cavi durante una sostituzione del motore. Su macchine in cui il motore è in funzione da dieci o più anni, i cavi dell'encoder e di alimentazione hanno la stessa età del motore. La fragilità dell'isolamento dei cavi, l'usura dei connettori e il degrado dello schermo sono tutti riscontri realistici sui cablaggi legacy. Ispezionare e sostituire i cavi durante una sostituzione programmata del motore è meno costoso e meno dirompente rispetto a un secondo guasto imprevisto causato da un guasto del cavo poco dopo il ripristino del servizio del motore.

Unità rigenerate — cosa verificare. Per i motori rigenerati, confermare che i cuscinetti siano stati sostituiti, che l'encoder sia stato ispezionato e validato e che sia stato eseguito un test di prestazioni rispetto alle specifiche nominali prima della spedizione. Per i motori della serie β in particolare, le condizioni dell'encoder sono il fattore limitante più comune in una ricostruzione — un encoder che si degrada poco dopo la reinstallazione produce errori di posizione che possono essere difficili da distinguere dai problemi di rumore elettrico, prolungando i tempi di diagnosi su una macchina già fuori servizio.

Backup dei parametri prima dello smontaggio. Eseguire il backup dell'intero set di parametri del controller CNC prima di iniziare la rimozione del motore. I parametri specifici dell'asse — limiti di corsa, impostazioni di accelerazione, valori di blocco della coppia, compensazione del gioco — sono memorizzati nel controller e devono essere ripristinati dopo la sostituzione.

FAQ

D1. Con quale amplificatore servo è compatibile l'A06B-0852-B904#0D02?

È compatibile con i moduli amplificatori servo della serie β di Fanuc. Il motore della serie β utilizza un'interfaccia encoder a impulsi specifica per la generazione di amplificatori della serie β e non è direttamente compatibile con gli amplificatori delle serie βi o αi di Fanuc, che utilizzano un protocollo encoder seriale diverso.

D2. L'A06B-0852-B904#0D02 può essere sostituito con un motore della serie βi?

Non come sostituzione diretta. Le serie β e βi utilizzano architetture encoder e interfacce amplificatore diverse. La sostituzione di un motore βi richiederebbe anche la sostituzione dell'amplificatore servo e potenzialmente la riconfigurazione del controller CNC — un aggiornamento di sistema, non una sostituzione di componente. Per una sostituzione del motore identica, acquistare il numero di parte esatto della serie β.

D3. Il codice opzione #0D02 è intercambiabile con altri codici opzione?

No. Il codice opzione definisce caratteristiche specifiche del motore configurate in fabbrica — che possono includere il tipo di albero, l'orientamento del connettore o altre caratteristiche fisiche. Un motore con un codice opzione diverso potrebbe non installarsi correttamente o collegarsi al cablaggio esistente della macchina senza modifiche. Abbinare sempre il numero di parte completo, incluso il codice opzione.

D4. Sono ancora disponibili unità nuove o l'unica opzione è quella rigenerata?

Sono disponibili sia unità nuove-vecchie scorte che unità rigenerate tramite distributori autorizzati Fanuc e centri di riparazione qualificati di motori servo. La disponibilità di unità nuove dipende dai livelli di inventario data l'età della piattaforma della serie β. Le unità rigenerate da riparatori affidabili sono un'alternativa pratica — confermare che la sostituzione dei cuscinetti, la validazione dell'encoder e il test delle prestazioni siano stati completati prima di accettare la consegna.

D5. Quali passaggi sono essenziali prima e dopo la sostituzione di questo motore su una macchina CNC?

Prima della rimozione, eseguire il backup dell'intero set di parametri del controller CNC. Dopo l'installazione, ricaricare i parametri specifici dell'asse dal backup, verificare che la connessione del cavo dell'encoder sia sicura e cablata correttamente secondo la specifica B904, quindi eseguire l'asse attraverso la sua intera gamma di movimento a bassa velocità per confermare il corretto feedback di posizione e la direzione prima di tornare all'operazione automatica.
