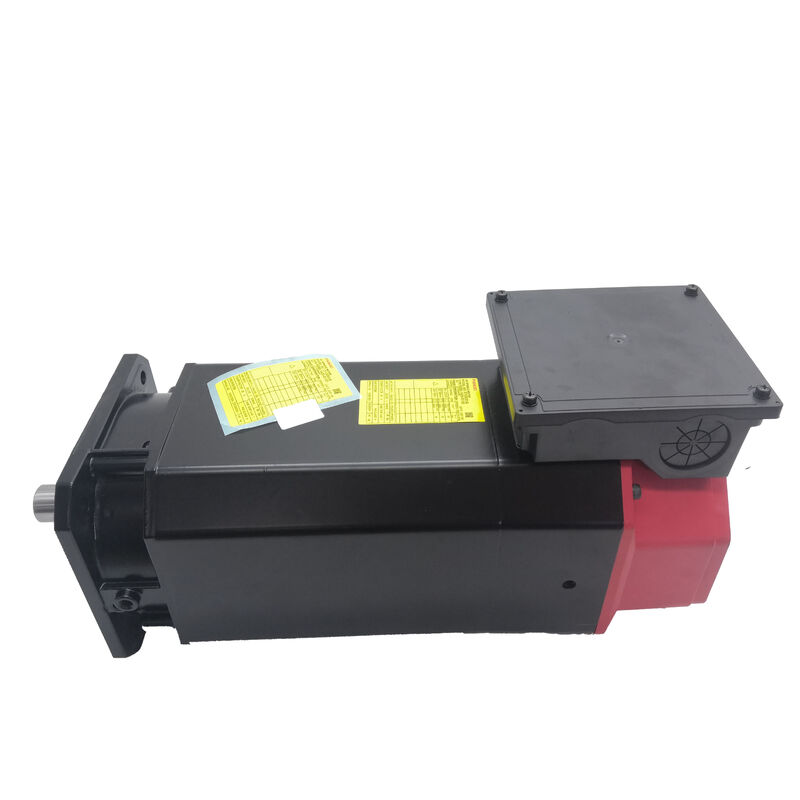

Motore Mandrino AC Fanuc A06B-1401-B105 — αi 0.5/10.000, Montaggio a Flangia, Albero Liscio, Sensore IMZ

Panoramica del Prodotto

Codice Articolo: A06B-1401-B105

Cercato Anche Come: A06B1401B105, FANUC A06B-1401-B105, Fanuc A06B1401B105

Modello Motore: αi 0.5/10.000

Classificazione: Motore Mandrino AC Fanuc Alpha i Series — 0.5 kW, Velocità Massima 10.000 RPM, Montaggio a Flangia, Albero Liscio Dritto, Sensore Magnetico IMZ Integrato, Nessun Freno

Specifiche Tecniche

Il Più Piccolo della Famiglia Mandrini αi — e la Scelta Giusta per un Lavoro Specifico

A 0.5 kW e 10.000 giri/min, l'A06B-1401-B105 si colloca all'estremità compatta della gamma di motori mandrino AC αi di Fanuc. Non è un motore per sgrossatura profonda su billette grandi o per lavorazioni interrotte pesanti su materiali duri — e non è mai stato pensato per esserlo. Questo motore è stato progettato per macchine utensili dove l'ingombro del mandrino è fisicamente piccolo, il pezzo e gli utensili sono similmente compatti, e la capacità di raggiungere e mantenere alta velocità è più importante della potenza di coppia grezza.

Centri di foratura-maschiatura che lavorano pezzi in lega di alluminio, centri di lavorazione di piccolo formato per componenti elettronici e hardware di precisione, torni CNC compatti nella classe di oscillazione 100–200 mm, e macchine specializzate per la foratura di PCB e lavorazioni di micro-caratteristiche sono esattamente dove l'αi 0.5/10.000 appartiene. A 10.000 giri/min, una punta da 1 mm raggiunge la velocità superficiale che la foratura di metalli non ferrosi richiede. A 0.5 kW, il consumo di potenza è abbastanza modesto da non richiedere che la progettazione elettrica della macchina debba accogliere un pesante budget di potenza del mandrino oltre alla potenza degli assi servo.

L'intuizione chiave è la proporzionalità: l'A06B-1401-B105 non è un motore sottodimensionato montato per risparmiare sui costi — è il motore mandrino di dimensioni corrette per una classe specifica di macchine utensili dove il pezzo, gli utensili e il processo produttivo rientrano nella finestra operativa di 0.5 kW / 10.000 giri/min. Forzare un motore mandrino più grande nello stesso pacchetto macchina non migliorerebbe le prestazioni di taglio per i carichi che la macchina effettivamente incontra. Aumenterebbe il carico termico, il peso del motore, la potenza dell'amplificatore e il budget di potenza del quadro elettrico senza fornire coppia aggiuntiva utile nelle condizioni operative per cui la macchina è stata progettata.

Sensore IMZ: Impulso Z Magnetico Integrato per Orientamento e Maschiatura Rigida

dell'A06B-1401-B105 consente al motore di essere imbullonato direttamente all'alloggiamento del mandrino della macchina o alla faccia della staffa di trasmissione, posizionando l'albero motore in preciso allineamento assiale e radiale con l'ingresso di trasmissione del mandrino senza richiedere piedini di montaggio regolabili o allineamento della piastra di base. Sulle piccole macchine utensili dove lo spazio è limitato e il motore si trova vicino o all'interno della struttura della macchina, il montaggio a flangia è l'approccio standard.IMZ nella descrizione dell'A06B-1401-B105 identifica una delle caratteristiche operativamente più significative del motore: un sensore di impulso Z magnetico integrato montato all'interno del corpo motore.

Per capire perché questo è importante, consideriamo cosa succede durante un ciclo di maschiatura rigida. Il CNC comanda al mandrino di ruotare a una velocità precisamente sincronizzata con la velocità di avanzamento dell'asse Z, con il passo della filettatura che definisce l'esatto rapporto tra la rivoluzione del mandrino e l'avanzamento lineare. Quando il maschio entra nel materiale e raggiunge la profondità programmata, il mandrino deve invertire la marcia — di nuovo a una velocità precisamente sincronizzata — senza galleggiare o slittare sul maschio. Qualsiasi errore di posizione angolare durante questa inversione produce una filettatura strappata o malformata, o un maschio rotto.

Ottenere questo livello di sincronizzazione mandrino-avanzamento richiede che il CNC conosca la posizione angolare del mandrino continuamente durante il ciclo, non solo la sua velocità. Il sensore IMZ fornisce un impulso di riferimento una volta per rivoluzione in una posizione angolare precisa — l'impulso Z magnetico — che il CNC Fanuc utilizza per sincronizzare il mandrino con l'asse lineare. Senza questo riferimento, la maschiatura rigida non è disponibile e la macchina deve utilizzare portamaschi flottanti, sacrificando la consistenza della profondità della filettatura e l'accuratezza del passo.

L'orientamento del mandrino

dipende dallo stesso riferimento di impulso Z. Quando il CNC comanda al mandrino di fermarsi in una specifica posizione angolare — per il cambio utensile, per il caricamento del pezzo in posizione, o per le operazioni sull'asse C — il sensore IMZ è ciò che consente al sistema di azionamento di identificare e bloccare quella posizione angolare. Sui piccoli centri di lavorazione dove i cambi utensile automatici avvengono decine di volte per turno, l'affidabile orientamento del mandrino è una funzione critica per la produzione.

L'integrazione del sensore IMZ all'interno del corpo motore anziché come dispositivo separato montato esternamente è un vantaggio di imballaggio: nessun sensore esterno da allineare, nessun cavo encoder separato che corre verso un dispositivo montato remotamente, nessun accoppiamento meccanico tra il sensore e l'albero che introduca errori angolari tra la posizione effettiva dell'albero e ciò che il sensore riporta.

dell'A06B-1401-B105 consente al motore di essere imbullonato direttamente all'alloggiamento del mandrino della macchina o alla faccia della staffa di trasmissione, posizionando l'albero motore in preciso allineamento assiale e radiale con l'ingresso di trasmissione del mandrino senza richiedere piedini di montaggio regolabili o allineamento della piastra di base. Sulle piccole macchine utensili dove lo spazio è limitato e il motore si trova vicino o all'interno della struttura della macchina, il montaggio a flangia è l'approccio standard.Il montaggio a flangia

dell'A06B-1401-B105 consente al motore di essere imbullonato direttamente all'alloggiamento del mandrino della macchina o alla faccia della staffa di trasmissione, posizionando l'albero motore in preciso allineamento assiale e radiale con l'ingresso di trasmissione del mandrino senza richiedere piedini di montaggio regolabili o allineamento della piastra di base. Sulle piccole macchine utensili dove lo spazio è limitato e il motore si trova vicino o all'interno della struttura della macchina, il montaggio a flangia è l'approccio standard.L'albero liscio dritto (SLK — senza linguetta)

trasmette la coppia alla trasmissione del mandrino tramite un mozzo di accoppiamento bloccato per attrito. A 0.5 kW, la coppia trasmessa attraverso l'accoppiamento è modesta, e un accoppiamento a morsetto con mozzo diviso correttamente specificato fornisce una trasmissione di coppia affidabile senza le concentrazioni di stress che le linguette introducono nei piccoli diametri degli alberi. L'albero liscio rende anche l'accoppiamento più facile da montare e smontare durante la manutenzione senza la necessità di maneggiare e conservare una linguetta corrispondente e mantenere la sede della linguetta pulita e integra.Sì (IMZ)A06B-1401-B155

è la variante con albero con linguetta all'interno della stessa famiglia αi 0.5/10.000. Coppia, velocità, sensore e montaggio sono identici; solo la configurazione dell'albero differisce. Verificare il tipo di albero sul motore guasto prima di ordinare un ricambio.

Compatibilità Amplificatore e CNCL'A06B-1401-B105 funziona con amplificatori mandrino Fanuc serie αi (αiSP)

. A 0.5 kW, le unità αiSP 2.2 o compatte αiSP 1.5 all'interno della gamma di amplificatori αi sono l'abbinamento appropriato a seconda della specifica configurazione della macchina. Il motore si collega all'amplificatore tramite il set di cavi standard per alimentazione e segnale del motore mandrino Fanuc αi.Le piattaforme CNC compatibili includono Fanuc Serie 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, e 32i

. Il motore non è compatibile con gli amplificatori mandrino serie α (non-i) originali, che utilizzano un'interfaccia di azionamento motore diversa, o con gli azionamenti mandrino serie β (beta) Fanuc.

Quando si installa questo motore come ricambio su una macchina che ha lo stesso modello in uso, verificare che i parametri del mandrino CNC — codice tipo motore, impostazione velocità massima e parametri del rapporto di trasmissione — corrispondano alla specifica αi 0.5/10.000 prima di rimettere in produzione la macchina. Una mancata corrispondenza dei parametri su un motore mandrino può produrre errori di velocità, guasti dell'amplificatore o un comportamento errato dell'orientamento del mandrino che non riflette alcun guasto meccanico nel motore stesso.

Serie A06B-1401: Varianti a Colpo d'Occhio

Sì (con freno)

Il B105 è la configurazione base senza freno, albero liscio, dotata di IMZ — la variante più comune per piccoli centri di lavorazione e macchine di foratura-maschiatura dove non esiste un requisito di tenuta per carico gravitazionale e il design dell'accoppiamento utilizza un mozzo a morsetto con foro liscio.

Applicazioni TipicheCentri di foratura-maschiatura CNC compatti.

Centri di lavorazione di foratura-maschiatura di piccolo formato che lavorano leghe di alluminio, ottone e plastiche tecniche ad alte velocità del mandrino, dove i 10.000 giri/min consentono una lavorazione produttiva con utensili di piccolo diametro e il sensore IMZ supporta la maschiatura rigida senza portamaschi flottanti.Centri di lavorazione di precisione CNC per elettronica e micro-componenti.

VMC che producono componenti hardware di precisione, corpi connettori e involucri elettronici dove l'ingombro del pezzo e i diametri degli utensili rientrano nell'intervallo di velocità e potenza dell'αi 0.5/10.000, e i requisiti di finitura superficiale beneficiano di alta velocità del mandrino con bassa vibrazione.Piccoli torni CNC.

Centri di tornitura compatti nella classe di oscillazione 100–200 mm dove il mandrino è azionato da un motore mandrino αi esterno, il sensore IMZ fornisce feedback di posizione per la maschiatura rigida sull'asse Y (dove presente), e i 10.000 giri/min supportano alta velocità superficiale su pezzi di piccolo diametro.Macchine per foratura PCB e piattaforme di micro-lavorazione.

Apparecchiature CNC specializzate per la foratura di fori passanti su PCB, micro-fresatura e incisione di micro-caratteristiche dove i piccoli diametri degli utensili e i requisiti di velocità superficiale esigenti rendono la velocità del mandrino di 10.000 giri/min non solo utile ma necessaria.Ricambio per macchine attualmente in funzione con A06B-1401-B105.

Qualsiasi macchina controllata da Fanuc αi che è stata originariamente costruita attorno al motore mandrino albero liscio αi 0.5/10.000 dove il motore installato si è guastato e richiede un ricambio identico per ripristinare la produzione.

FAQ

D1: Cosa fa effettivamente la funzione IMZ su questo motore in pratica?L'IMZ è un sensore di impulso Z magnetico integrato che genera un impulso di riferimento per ogni rivoluzione del mandrino in una posizione angolare fissa. Il CNC Fanuc utilizza questo impulso per due funzioni chiave: maschiatura rigida — sincronizzando la rotazione del mandrino con l'avanzamento dell'asse Z durante un ciclo di maschiatura in modo che il passo della filettatura sia controllato meccanicamente anziché dipendere da un portamaschi flottante — e orientamento del mandrino

— fermando e mantenendo il mandrino in una posizione angolare comandata per cambi utensile o operazioni sull'asse C. Senza un segnale IMZ funzionante, la maschiatura rigida e l'orientamento del mandrino non sono disponibili sulle macchine compatibili.

D2: Il B105 ha un albero diverso dal B155 — e questo è importante per la sostituzione?Sì, è importante. Il B105 ha un albero liscio dritto senza sede per linguetta (SLK); il B155 ha un albero con linguetta

. Il mozzo di accoppiamento sulla trasmissione del mandrino della macchina è abbinato a un tipo di albero specifico — un mozzo a morsetto con foro liscio non si innesta correttamente su un albero con linguetta, e un mozzo con sede per linguetta non si adatta correttamente a un albero liscio senza la linguetta corrispondente. Verificare sempre il tipo di albero sul motore originale prima di ordinare. Se il motore da sostituire è un B105, ordinare un B105; se è un B155, ordinare un B155.

D3: Quale amplificatore mandrino Fanuc si abbina all'A06B-1401-B105?Questo motore richiede un amplificatore mandrino Fanuc serie αi (αiSP). A 0.5 kW, il modulo αiSP appropriato per la classe di potenza di questo motore dovrebbe essere specificato dalla documentazione elettrica del costruttore della macchina. Le piattaforme CNC compatibili sono Fanuc Serie 0i-D, 0i-F, 16i, 18i, 21i, 30i, e 31i

. Il motore non è compatibile con gli azionamenti mandrino serie α (non-i) originali o con gli amplificatori mandrino serie β Fanuc, che utilizzano interfacce e strutture di parametri diverse.

D4: È richiesto uno scambio del nucleo (core exchange) quando si ordina questo articolo?I requisiti di scambio del nucleo variano a seconda del fornitore. Molti distributori e centri di assistenza che offrono l'A06B-1401-B105 operano su base di scambio del nucleo

— il che significa che un'unità guasta riparabile deve essere restituita come condizione della transazione, o si applica un costo aggiuntivo per il nucleo. Questa politica consente al fornitore di mantenere uno stock di riparazione e mantiene i prezzi più competitivi rispetto all'acquisto diretto senza scambio. Se il motore guasto ha subito danni fisici all'alloggiamento o all'albero, verificare con il fornitore se l'unità si qualifica come nucleo di scambio valido prima di spedirla.

D5: Questo motore può essere riparato anziché sostituito?Sì. L'A06B-1401-B105 è un motore riparabile
