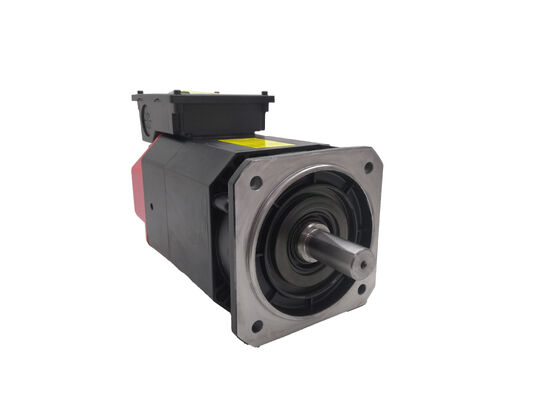

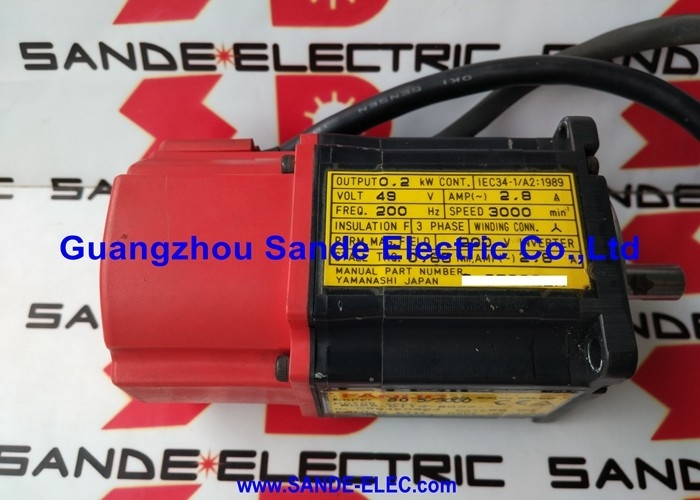

Fanuc A06B-1420-B900#F321 — Motore mandrino AC integrato αiI 1/24.000, configurazione speciale da 24.000 giri/min

Panoramica del prodotto

Codice articolo: A06B-1420-B900#F321

Cercato anche come: A06B1420B900F321, FANUC A06B-1420-B900#F321, A06B-1420-B900 F321

Modello motore: αiI 1/24.000

Tipo: Motore mandrino AC integrato (BM) — Configurazione speciale

Classificazione: Motore mandrino integrato ad alta velocità Fanuc Alpha i Series — Velocità massima 24.000 giri/min, montaggio flangiato, foro liscio, interfaccia encoder posteriore, compatibile con amplificatore αiSP

Cos'è realmente questo motore

Prima di ordinare, è necessario chiarire questo punto: il A06B-1420-B900#F321 non è un motore servo AC convenzionale del tipo che si monta esternamente e si collega a un mandrino macchina tramite un giunto o una cinghia. È un motore mandrino integrato — un gruppo statore-rotore senza telaio che viene integrato direttamente all'interno dell'alloggiamento della cartuccia del mandrino durante la produzione originale della macchina. L'albero del mandrino e il rotore del motore sono lo stesso componente. Il mandrino macchina è l'albero motore.

Questo design — a volte chiamato mandrino motorizzato o mandrino integrato-motore — elimina ogni elemento meccanico che si trova tra un motore convenzionale e l'utensile di taglio: nessun giunto, nessuna cinghia, nessun stadio di ingranaggi intermedio. Il risultato è un mandrino che può funzionare a velocità che i sistemi di trasmissione meccanica non possono fisicamente raggiungere, senza vibrazioni introdotte da cinghie o giunti, e con dinamiche rotazionali determinate interamente dal design dei cuscinetti del mandrino e dalle caratteristiche del motore stesso.

L'A06B-1420-B900#F321 è l'assemblaggio motore integrato specifico al centro di una di quelle cartucce mandrino, con una potenza nominale di 24.000 giri/min di velocità massima.

Specifiche tecniche

24.000 giri/min: il caso ingegneristico di un motore integrato

Ventiquattromila giri al minuto non sono raggiungibili con un motore mandrino convenzionale azionato a cinghia o collegato tramite giunto. A tale velocità, gli elementi meccanici di una trasmissione — cinghie, pulegge, giunti, cuscinetti intermedi — generano calore, vibrazioni e forze di squilibrio che limitano la velocità raggiungibile o distruggono la trasmissione in breve tempo. La lavorazione ad alta velocità a 24.000 giri/min richiede un approccio diverso: posizionare il motore all'interno del mandrino e rimuovere completamente la trasmissione.

Questo è esattamente ciò che fa l'A06B-1420-B900#F321. Integrato direttamente nella cartuccia del mandrino, l'avvolgimento dello statore è avvolto nell'alloggiamento del mandrino e il rotore è pressato o ristretto sull'albero del mandrino. Quando l'amplificatore energizza il campo dello statore, l'albero — e tutto ciò che vi è collegato, compreso il portautensile e l'utensile da taglio — ruota direttamente in risposta. Nessuna meccanica intermedia. Nessuna vibrazione introdotta dalle variazioni di tensione della cinghia. Nessuna risonanza dalla rigidità torsionale di un giunto. Solo il mandrino, il supporto del cuscinetto e il campo del motore.

Il risultato pratico per la lavorazione è significativo. A 24.000 giri/min con una fresa di piccolo diametro, le velocità superficiali che richiederebbero frese di dimensioni eccessive a velocità del mandrino convenzionali diventano disponibili con utensili compatti e ad alta precisione. Le frese a candela a raggio sferico di piccolo diametro in acciaio per stampi, le operazioni di finitura in lega di alluminio, la foratura di circuiti stampati e la contornatura di precisione in materiali duri beneficiano tutti della combinazione di alta velocità e rotazione priva di vibrazioni che un motore integrato fornisce.

La configurazione speciale #F321

Il suffisso #F321 identifica questa unità come una configurazione speciale di fabbrica del motore integrato A06B-1420-B900 — distinta dalla variante standard #0321 che appare nel catalogo regolare Fanuc.

Nella convenzione di denominazione dei motori mandrino integrati Fanuc, le cifre del suffisso codificano la configurazione fisica dell'assemblaggio motore: geometria della flangia, interfaccia del foro, posizione di montaggio dell'encoder e opzioni speciali. Il #F321 è una costruzione speciale di fabbrica, prodotta secondo le specifiche di progettazione della cartuccia mandrino di un particolare costruttore di macchine. Ciò significa che il diametro esterno dello statore, le dimensioni del foro del rotore, la disposizione del montaggio dell'encoder e la geometria del passaggio dell'acqua di raffreddamento corrispondono a un design specifico della cartuccia mandrino.

Ciò ha un'implicazione pratica diretta: l'A06B-1420-B900#F321 non è un sostituto universale per qualsiasi motore integrato che funzioni a 24.000 giri/min. È il sostituto corretto specificamente per la cartuccia mandrino per cui è stato originariamente progettato. Le dimensioni fisiche devono corrispondere — un motore integrato che non si adatta al foro dello statore dell'alloggiamento del mandrino, o il cui foro del rotore non accetta l'albero del mandrino, non può essere installato indipendentemente dalla compatibilità della valutazione di velocità.

Confermare sempre esattamente il codice articolo — #F321 e #0321 e #F621 sono assemblaggi fisici diversi, anche se condividono la stessa valutazione di velocità e la stessa designazione del modello base.

Sostituzione del motore integrato: cosa comporta

La sostituzione di un motore mandrino integrato è un lavoro fondamentalmente diverso dallo scambio di un motore servo montato esternamente. Non c'è un connettore da scollegare, nessun bullone di accoppiamento da rimuovere, nessun fissaggio di montaggio a piedi da allentare. Lo statore e il rotore di un motore integrato fanno parte della struttura della cartuccia mandrino.

Un tipico processo di sostituzione su una macchina con questo motore prevede:

Rimozione della cartuccia mandrino. L'intero assemblaggio mandrino — alloggiamento, cuscinetti, rotore, statore e tutti i collegamenti di raffreddamento e sensori associati — viene rimosso dalla macchina come unità. Si tratta di uno smontaggio di precisione che richiede attrezzature corrette e valori di coppia documentati.

Ricostruzione del mandrino. L'avvolgimento dello statore guasto o l'assemblaggio del rotore viene pressato o estratto dall'alloggiamento del mandrino, e il nuovo statore A06B-1420-B900#F321 viene installato nell'alloggiamento con un corretto accoppiamento di interferenza e allineamento. La sostituzione dei cuscinetti è una pratica standard durante qualsiasi ricostruzione del mandrino — i cuscinetti sono componenti di precisione e non vengono riutilizzati quando un mandrino viene smontato.

Verifica del bilanciamento dinamico. Dopo il rimontaggio, il mandrino viene bilanciato dinamicamente. A 24.000 giri/min, qualsiasi squilibrio residuo crea forze e vibrazioni che superano le valutazioni di carico dei cuscinetti e compromettono le prestazioni di taglio. Il bilanciamento non può essere saltato o posticipato.

Allineamento dell'encoder. L'interfaccia encoder posteriore deve essere allineata secondo le specifiche dopo il rimontaggio. Un encoder disallineato produce errori di feedback di velocità che causano guasti all'amplificatore del mandrino o un controllo di velocità instabile.

Per la maggior parte degli utenti, la ricostruzione del mandrino con sostituzione del motore integrato è un lavoro per un'officina di assistenza mandrini qualificata, non un lavoro di manutenzione sul campo. La precisione del montaggio dei cuscinetti, il requisito di bilanciamento e l'allineamento dell'encoder richiedono attrezzature e controllo di processo che le officine di manutenzione generiche tipicamente non hanno.

Compatibilità amplificatore e CNC

L'A06B-1420-B900#F321 richiede un amplificatore serie Fanuc αiSP (Alpha i Spindle) — il modulo di azionamento del mandrino in un armadio di azionamento Fanuc serie αi. La valutazione specifica del modulo amplificatore deve corrispondere alla classe di potenza del motore; l'αiI 1/24.000 a questo livello di uscita si abbina all'unità αiSP appropriata per la configurazione dell'azionamento della macchina.

Le piattaforme CNC compatibili includono Fanuc Serie 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B e 32i. Il motore non è compatibile con gli amplificatori mandrino serie α originali (non-i), che utilizzano un'interfaccia di azionamento e un'architettura di controllo diversi.

Il riferimento incrociato A04B-0099-H062#24K identifica il kit di cavi o interfaccia associato per la configurazione specifica del connettore e dell'encoder di questo motore — confermare questo riferimento con la documentazione elettrica della macchina quando si acquistano componenti di cablaggio associati.

Piattaforme macchina tipiche

L'A06B-1420-B900#F321 è stato progettato in cartucce mandrino per macchine utensili specifiche che funzionano con sistemi di controllo Fanuc αi. Le categorie di macchine che utilizzano mandrini integrati da 24.000 giri/min di questo tipo includono:

Centri di lavoro verticali ad alta velocità per stampi. VMC a 3 e 5 assi progettati per la finitura di metalli duri e la lavorazione di contorni complessi in acciaio per utensili e materiali temprati, dove 24.000 giri/min consentono un taglio efficace con frese a candela e a raggio di piccolo diametro a velocità superficiali produttive.

Macchine per foratura e maschiatura ad alta velocità. Centri di foratura-maschiatura dedicati e piattaforme di lavorazione ad alto ciclo per pezzi in lega di alluminio e metalli non ferrosi, dove 24.000 giri/min forniscono la velocità del mandrino necessaria per far funzionare punte e maschi di piccolo diametro ai loro parametri di taglio ottimali senza penalità di tempo ciclo.

Centri di lavorazione grafite e compositi. Macchine progettate per la lavorazione di elettrodi in grafite (utensili EDM), il taglio di fibra di carbonio e la finitura di parti composite, dove l'alta velocità del mandrino combinata con profondità di taglio ridotte produce finiture superficiali fini in materiali che rispondono all'alta velocità superficiale.

Piattaforme di lavorazione multiasse di precisione. Centri di lavorazione a 5 assi e sistemi di lavorazione composti in cui il design compatto del motore mandrino integrato e l'assenza di elementi di trasmissione consentono un ingombro ridotto della macchina e un migliore accesso alla geometria complessa del pezzo.

FAQ

D1: È un servomotore standard o qualcosa di diverso?

L'A06B-1420-B900#F321 è un motore mandrino AC integrato (incorporato) — non un servomotore convenzionale montato esternamente. È un gruppo statore-rotore senza telaio progettato per essere installato all'interno di un alloggiamento del mandrino, dove il rotore è montato direttamente sull'albero del mandrino. Non ci sono caratteristiche di albero esterno, faccia di flangia o montaggio a piedi come su un servomotore standard. La sostituzione richiede lo smontaggio del mandrino da parte di un'officina di assistenza mandrini qualificata, non uno scambio di motore standard.

D2: La variante #F321 si adatta a tutte le applicazioni di mandrino Fanuc da 24.000 giri/min?

No. Il #F321 è una configurazione speciale di fabbrica con diametro esterno dello statore, dimensioni del foro del rotore, geometria dei passaggi di raffreddamento e montaggio dell'encoder specifici che corrispondono a un particolare design della cartuccia mandrino. Altre varianti di suffisso (#0321, #F621, ecc.) nella stessa serie A06B-1420-B900 hanno dimensioni fisiche diverse. Confermare sempre il codice articolo esatto — in particolare il suffisso completo — che corrisponde al motore guasto prima di ordinare. Un motore integrato che non corrisponde alla geometria dell'alloggiamento del mandrino non può essere installato fisicamente.

D3: Quale amplificatore Fanuc è compatibile con questo motore?

L'A06B-1420-B900#F321 richiede un amplificatore serie Fanuc αiSP per mandrino — il modulo di azionamento del mandrino utilizzato negli armadi di azionamento Fanuc serie αi. È compatibile con Fanuc CNC Serie 0i, 15i, 16i, 18i, 21i, 30i e 31i sulla piattaforma αi. Non è compatibile con gli azionamenti mandrino serie α originali (non-i). Quando si sostituisce il motore, verificare che le impostazioni dei parametri dell'amplificatore per tipo di motore e velocità massima corrispondano alla specifica αiI 1/24.000.

D4: Questo motore può essere riparato anziché sostituito?

Sì — l'A06B-1420-B900#F321 è un'unità riparabile e le officine qualificate per la riparazione di motori mandrino Fanuc offrono servizi di riavvolgimento e ricostruzione per statori e assemblaggi rotore guasti. La riparazione è spesso la via più economica per un motore che ha subito un guasto all'avvolgimento o un danno ai cuscinetti, rispetto all'approvvigionamento di un'unità nuova o scambiata. Programmi di scambio del nucleo sono disponibili anche da alcuni fornitori, dove un'unità guasta viene inviata come credito per il nucleo contro una sostituzione ricostruita. I tempi di consegna della riparazione variano a seconda della natura del guasto e della disponibilità dei pezzi — per le macchine con programmi di produzione che non possono sopportare lunghi tempi di inattività, avere un'unità scambiata testata disponibile parallelamente all'invio del motore guasto per la riparazione è una strategia pratica di mitigazione del rischio.

D5: Perché è necessario un controllo di bilanciamento dinamico dopo l'installazione di un motore integrato?

A 24.000 giri/min, anche piccoli squilibri di massa nell'assemblaggio rotante creano forze centrifughe significative. La relazione tra squilibrio e forza non è lineare con la velocità — uno squilibrio residuo che non causerebbe effetti notevoli a 3.000 giri/min genera forze di ordini di grandezza superiori a 24.000 giri/min. Queste forze caricano ciclicamente i cuscinetti del mandrino, accelerano l'affaticamento, producono vibrazioni che appaiono direttamente sulla superficie lavorata e possono causare il guasto dei cuscinetti in un tempo molto più breve della normale vita utile dei cuscinetti. Il bilanciamento non è opzionale dopo la ricostruzione di un mandrino — è una fase di messa in servizio obbligatoria che determina direttamente quanto durerà il mandrino ricostruito e quanto bene taglierà.
