FANUC A06B-6044-H008 Servo Unità a fusione alternata

Il motore della prestazione affidabile dello spinello

C'è un motivo per cui questa unità continua a comparire nelle officine di macchine che rifiutano di ritirare le loro vecchie macchine controllate da FANUC.FANUC A06B-6044-H008è una servounità a fusione alternata costruita attorno a un'architettura di interfaccia analogica, progettata per abbinarsi con ilModello 6 FANUC motore a fusione alternatae si trovano comunemente su macchine in esecuzione in anticipoControlli FANUC SYSTEM 10/11.

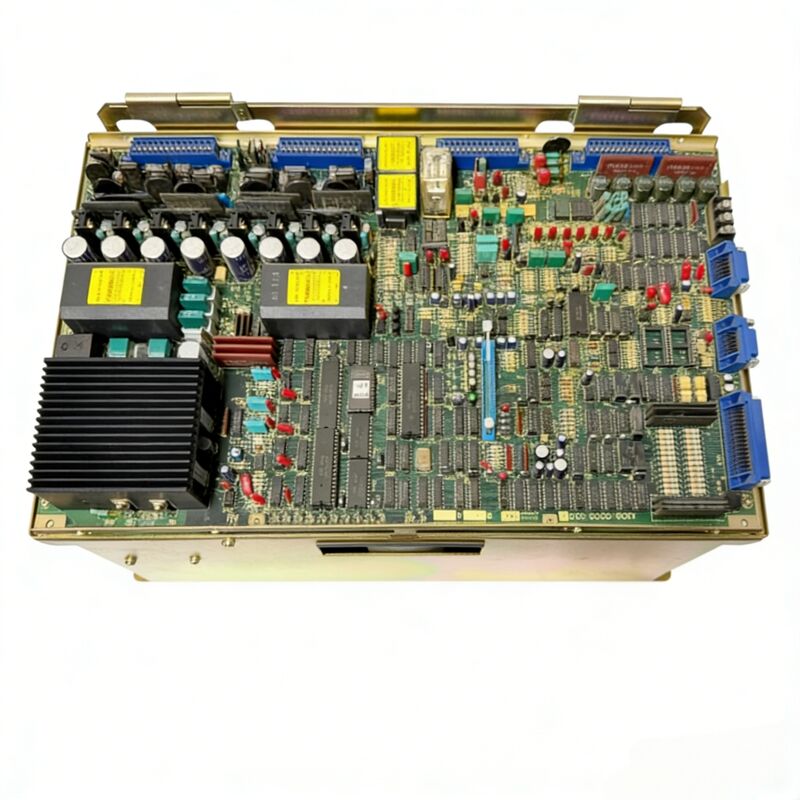

Questo non è un pezzo di elettronica delicato.contenitore di metallo anodizzato robusto, con la scheda PCB di controllo del fusibile saldamente fissata sulla parte superiore dell'unità, un layout pratico e utilizzabile che rendeva le riparazioni sul campo molto più semplici rispetto ai progetti all-in-one successivi.È stato prodotto in Giappone., presso lo stabilimento di FANUC vicino al Monte Fuji, e la qualità della costruzione riflette tale origine.

Se la vostra macchina si è rotta e questa unità è al centro, avete a che fare con un'unità ben compresa e ben documentata che la comunità di riparazione CNC ha servito per anni.

Specifiche tecniche

Cosa rende questa unità unica

L'A06B-6044-H008 appartiene ad un'epoca in cui gli azionamenti a fusione di FANUC comunicavano tramitesegnale analogoQuesto significa che il CNC invia i comandi di velocità come una tensione analogica,e l'unità risponde di conseguenza un percorso di segnale più semplice con meno strati di sovraccarico digitale, ma che richiede un'attenta attenzione al routing e alla schermatura dei cavi per mantenere l'integrità del segnale pulito.

Il tipo di motore a fusione è selezionato tramite unchip ROMnel caso dell'H008, la memoria ROM integrata è laJ11, che definisce il rapporto tra azionamento e motore e regola il modo in cui l'unità interpreta il feedback ed esegue il controllo della velocità.Scambiare la scheda superiore senza verificare la compatibilità ROM è uno degli errori più comuni nelle sostituzioni di campo ¢ vale la pena di controllare due volte prima di accendere qualsiasi cosa.

IlA20B-0009-0531il card spindle si inserisce nella parte superiore del telaio dell'azionamento principale; può essere sostituito indipendentemente dalla sezione di alimentazione,che è un vero vantaggio quando il guasto è isolato sul lato della scheda di controllo piuttosto che sui moduli di transistor o componenti di potenza sotto.

Codici comuni di allarme e il loro significato

I tecnici sul campo che si occupano di questa unità probabilmente incontreranno una manciata di codici di allarme ricorrenti.

• AL-01 (surriscaldamento del motore)¢ Controllare il ventilatore di raffreddamento del motore, verificare le condizioni di sovraccarico e pulire eventuali passaggi d'aria bloccati.
• AL-05 (Fusibile di controllo di potenza soffiato)- punti di fusione AF2 o AF3; causati da un PCB difettoso o da una tensione di alimentazione anormale.
• AL-08 (alta tensione di ingresso)- Spesso causato da un'impostazione errata dell'interruttore del selettore di tensione.
• AL-09 (scaldo eccessivo del dissipatore)¢ Caso di guasto del ventilatore di raffreddamento o di accumulo di polvere sulle pinne del lavandino.
• AL-11 (sovoltamento del collegamento a corrente continua)Può indicare un'impedenza di linea elevata o un modulo di transistor o PCB in difetto.

Capire questi allarmi prima di chiamare un reparatore può far risparmiare molto tempo di diagnosi.

Considerazioni relative all'approvvigionamento e alla riparazione

Il nuovo stock vecchio dell'A06B-6044-H008 è raro questa non è un'unità che FANUC produce ancora.rinnovato o in eccedenza, e la qualità varia notevolmente a seconda di chi le ha testate e di cosa le hanno controllate. A thorough bench evaluation using a matched FANUC test rig and closed-loop feedback testing is the most reliable way to confirm a unit is genuinely functional before it goes back into a production machine.

La costruzione modulare significa che i negozi esperti possono risolvere i guasti della sezione di alimentazione, il degrado del condensatore,e PCB con sostituzione di singoli componenti piuttosto che con sostituzione completa dell'unitàPer le macchine in cui questo motore costituisce il collo di bottiglia per il ritorno in produzione, esistono opzioni di riparazione dello stesso giorno o del giorno successivo tramite fornitori di servizi specializzati FANUC.

Domande frequenti

Q1: A quale motore a fusione è progettato l'A06B-6044-H008?

A: Questa unità è abbinata allaFANUC Modello 6 motore a fusione alternataL'accoppiamento è determinato dal chip ROM J11 sulla scheda a fusione A20B-0009-0531.L'uso di un altro modello di motore senza cambiare la ROM e riconfigurare l'unità si tradurrà in un funzionamento errato o errori di allarme.

D2: Questa unità può essere utilizzata con i controlli CNC FANUC più recenti oltre a SYSTEM 10/11?

R: È progettato per i comandi del sistema FANUC 10/11 e comunica tramite interfaccia analogica.L'integrazione con i controller FANUC basati su bus digitali successivi (come la serie 16/18/21) non è generalmente semplice e in genere non è raccomandata senza hardware di interfaccia aggiuntivo o conversione.

D3: Qual è la modalità di guasto più comune su questa unità?

R: La degradazione del condensatore nella sezione di potenza è il guasto più frequente legato all'età, seguito da un guasto del ventilatore di raffreddamento che porta ad allarmi di surriscaldamento del dissipatore di calore (AL-09).I guasti del PCB sulla scheda a fusione sono anche comuni e di solito sono più convenienti da risolvere rispetto ai guasti del modulo di alimentazione.

D4: La scheda a fusione (A20B-0009-0531) è intercambiabile con le schede di altre unità della serie A06B-6044-H?

R: Non direttamente. Ogni scheda a fusione della serie H porta una ROM specifica che definisce il modello di motore compatibile.Lo scambio di schede tra le varianti H-suffix senza verificare la compatibilità ROM causerà un funzionamento non corrispondente.

D5: Come posso sapere se un'unità usata è stata correttamente testata prima dell'acquisto?

R: Chiedere al venditore se l'unità è stata sottoposta a prove in circuito chiuso su un impianto di prova FANUC in funzione e non solo acceso e controllato per evidenti danni.Una prova di banco legittima dovrebbe confermare la regolazione della velocitàLe unità descritte solo come "accese" o "ispezionate visivamente" comportano un rischio significativamente maggiore.
