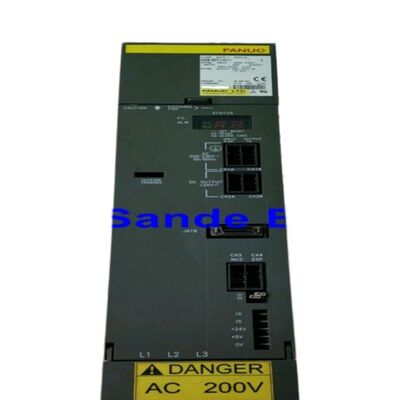

Modulo amplificatore servo Fanuc A06B-6079-H206 A06B6079H206 A06B-6079-H206

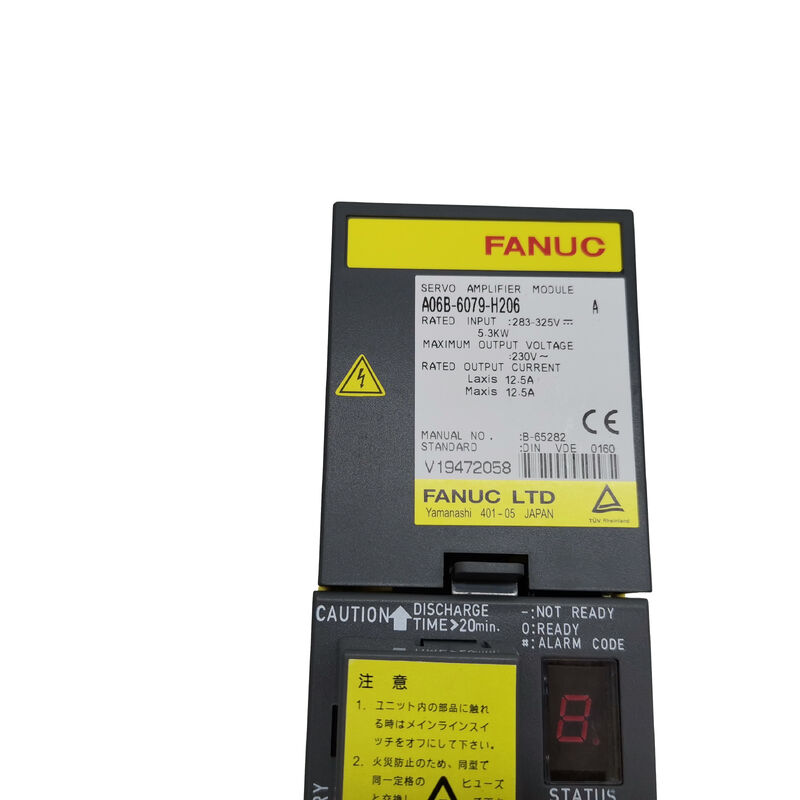

Fanuc A06B-6079-H206 | Modulo Amplificatore Servo Alpha — SVM2-40/40, Dual-Axis, Tipo A, 283–325V / 5.3kW, 12.5A / 230V per Asse

Panoramica

Il Fanuc A06B-6079-H206 è l'SVM2-40/40, un modulo amplificatore servo alpha dual-axis che eroga 12.5A di uscita continua nominale su ciascuno dei suoi canali L e M da un ingresso bus DC da 5.3kW / 283–325V.

All'interno della famiglia di moduli alpha A06B-6079, l'SVM2-40/40 occupa una posizione intermedia pratica: fornisce 12.5A per asse — la stessa corrente nominale dell'SVM1-40L a singolo asse — ma la eroga a due canali indipendenti da un unico modulo, riducendo il consumo di spazio nel quadro elettrico e il numero di punti di connessione del bus DC rispetto all'utilizzo di due unità SVM1 separate.

L'interfaccia PWM di Tipo A contrassegna questo modulo come parte della consolidata serie alpha di prima generazione di Fanuc, progettata per comunicare con i controlli CNC delle serie 0M, OT, 15A, 16A, 18A e 21A che erano lo standard del settore durante gli anni di produzione attiva del sistema alpha.

Questa generazione di CNC rimane installata su un numero significativo di macchine utensili in tutto il mondo — il tornio verticale Fortune VT-26 e il centro di tornitura verticale di grandi dimensioni Toshiba VTL TUE-20 sono esempi documentati in cui l'A06B-6079-H206 funge da modulo di azionamento principale dell'asse.

L'elenco di compatibilità dei motori — α3/3000, α6/2000 e α12/2000 in qualsiasi combinazione sui canali L e M — copre la fascia media della famiglia di servomotori alpha di Fanuc.

Entrambi i canali possono pilotare la stessa classe di motore, o i due canali possono pilotare modelli di motore diversi da questa gamma senza alcun conflitto nella regolazione della corrente del modulo.

Il modulo gestisce automaticamente le condizioni di carico asimmetriche tra i canali L e M, regolando la corrente di ciascun canale in modo indipendente.

Un importante dettaglio d'ordine: l'A06B-6079-H206 può essere dotato di una o due porte di connessione per batteria encoder assoluto CX5 a seconda della configurazione della macchina.

Quando si acquista una sostituzione, specificare il numero richiesto di porte CX5 garantisce che l'unità di ricambio corrisponda esattamente al cablaggio della macchina e alla disposizione della batteria di posizione assoluta.

Specifiche Chiave

12.5A per Asse — Classe Motore e Contesto Applicativo

A 12.5A continui per canale, l'SVM2-40/40 è dimensionato per i motori alpha medio-pesanti di Fanuc.

Il motore α12/2000 — 12N·m di coppia continua a 2000 giri/min — è il motore più esigente che rimane comodamente entro l'inviluppo di 12.5A a coppia nominale a pieno carico.

Al di sotto di esso, l'α6/2000 (6N·m, 2000 giri/min) e l'α3/3000 (3N·m, 3000 giri/min) operano ben al di sotto del limite di corrente, lasciando un notevole margine per i transitori di accelerazione.

Sui centri di tornitura verticali, questa classe di motori appare tipicamente sugli assi principali X e Z — gli azionamenti della slitta che controllano la posizione dell'utensile rispetto al pezzo su macchine che tagliano componenti di grande diametro.

Il formato dual-channel dell'SVM2-40/40 gestisce entrambi gli assi contemporaneamente da un unico modulo, il che è operativamente significativo durante i tagli di contornatura continua in cui il movimento X e Z avviene simultaneamente lungo il percorso di taglio.

Interfaccia Tipo A — Configurazione e Compatibilità CNC

L'interfaccia PWM di Tipo A utilizza le impostazioni dei jumper S1 sulla scheda di cablaggio per configurare i parametri dell'interfaccia.

Impostazioni S1 errate producono allarmi VRDY OFF o allarmi di alta corrente all'accensione — i sintomi standard di una mancata corrispondenza della configurazione dell'interfaccia tra il modulo e il CNC.

Quando si installa un H206 sostitutivo, le impostazioni dei jumper S1 del modulo originale devono essere replicate sul sostituto.

Queste impostazioni determinano l'indirizzo dell'asse e la modalità di interfaccia per ciascun canale.

L'interfaccia di Tipo A viene utilizzata con i controlli FANUC Serie 0-C, 15A, 16A, 18A e 21A — la generazione CNC con suffisso A.

Per le macchine con controlli con suffisso B (0-MD, 16B, 18B, 21B), il modulo equivalente è della serie A06B-6080, che porta hardware di interfaccia di Tipo B pur mantenendo le stesse caratteristiche elettriche SVM2-40/40.

FAQ

Q1: La scheda di cablaggio è elencata sia come A16B-2203-0592 che come A16B-2202-0772 — quale è corretta per la mia macchina?

Entrambe sono varianti legittime della scheda di cablaggio per l'SVM2-40/40.

L'A16B-2202-0772 è la revisione precedente; l'A16B-2203-0592 è la revisione successiva, che incorpora miglioramenti minori del PCB. Entrambe sono pienamente compatibili con gli stessi motori e controlli CNC.

Quando si ordina un H206 sostitutivo, il fornitore di servizi fornirà la revisione della scheda di cablaggio attualmente disponibile. A meno che la documentazione della macchina non richieda specificamente la revisione precedente, entrambe le schede sono accettabili per una sostituzione diretta.

Q2: Cos'è la porta della batteria dell'encoder assoluto CX5 e perché il conteggio è importante?

I connettori CX5 sulla scheda di cablaggio trasportano l'alimentazione della batteria al litio che mantiene i dati di posizione del codificatore assoluto durante lo spegnimento della macchina.

Una macchina con un asse che utilizza il feedback assoluto ha una porta CX5; una macchina con due assi con feedback assoluto ha due porte CX5.

Il numero di batterie sul modulo sostitutivo deve corrispondere all'originale — l'installazione di un sostituto con una porta CX5 in una macchina che si aspetta due connessioni lascia un asse senza backup assoluto, causando la perdita della posizione di riferimento al ciclo di accensione e un allarme BAT sul CNC.

Q3: L'A06B-6079-H206 è elencato per le serie 0M, OT, 15, 16, 18 e 21 — quali varianti specifiche della serie sono compatibili?

I moduli con interfaccia di Tipo A sono compatibili con le varianti con suffisso A: Serie 0M, OT, 15A, 15B, 16A, 18A e 21A/TA.

Le serie con suffisso B (0-MD, 16B, 18B, 21B) utilizzano l'interfaccia PWM di Tipo B e richiedono l'SVM2-40/40 della serie A06B-6080.

I controlli tipici documentati per questo modulo specifico sono 16TA, 16MA, 18TC, 18MC, 21TB e 21MB — notare che 21TB/21MB sono varianti CNC di Tipo B, quindi verificare il tipo di interfaccia CNC della macchina dalla documentazione elettrica del costruttore della macchina prima di ordinare.

Q4: Quali codici di allarme indicano un guasto nell'A06B-6079-H206?

L'allarme 8 (sovra-corrente asse L, HCL) e l'allarme 9 (sovra-corrente asse M, HCM) sono gli allarmi di guasto improvvisi più comuni, quasi sempre causati da un guasto dell'isolamento degli avvolgimenti del motore piuttosto che da un guasto del modulo.

Scollegare i cavi U/V/W del motore interessato e testare la resistenza di isolamento verso terra protettiva — diverse centinaia di megaohm o più sono accettabili.

Se l'allarme scompare con i cavi scollegati, il motore o il cavo è la fonte del guasto. L'allarme 8. (punto suffisso) o 9. indica un allarme del transistor IPM dell'asse L o M, che suggerisce un guasto dello stadio di uscita del modulo. Allarmi combinati (b, C, d, E) indicano guasti simultanei multi-canale.

Q5: L'SVM2-40/40 può sostituire l'SVM2-40/80 (A06B-6079-H207) se la macchina ha normalmente requisiti di corrente asimmetrici per gli assi?

Solo se entrambi gli assi assorbono 12.5A o meno. L'SVM2-40/80 fornisce 12.5A su L e 18.7A su M — utilizzato quando il motore dell'asse M richiede la classe superiore di 18.7A.

La sostituzione dell'SVM2-40/40 (entrambi i canali a 12.5A) su una macchina in cui l'asse M utilizza un motore di classe α22 che assorbe fino a 18.7A produrrà allarmi di sovra-corrente sull'asse M sotto carico di lavorazione completo.

Se il motore dell'asse M è nella classe α6/α12 (entro 12.5A), la sostituzione è elettricamente sicura a condizione che i parametri del servo siano impostati correttamente.
