| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-6089-H101 |

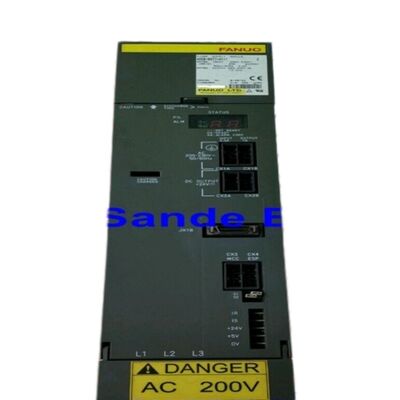

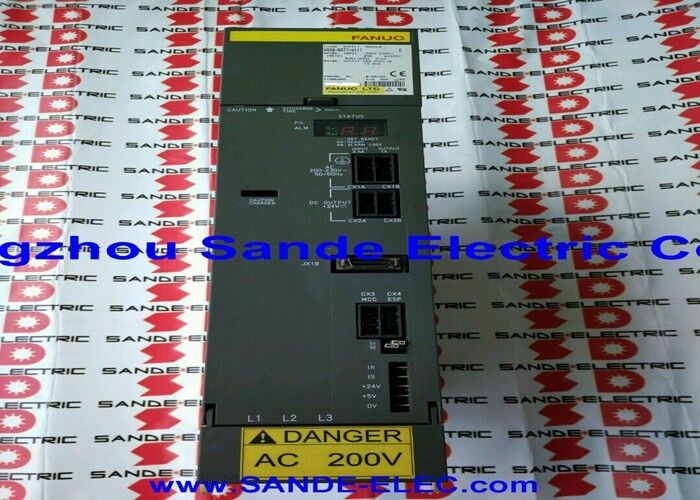

Il Fanuc A06B-6089-H101 è l'SVU1-12 — l'unità monasse entry-level e più piccola della serie di unità amplificatori servo alpha (SVU) Fanuc A06B-6089, con una potenza nominale di 3.0A di uscita continua sul suo singolo canale L-axis da un ingresso trifase 200–230VAC.
Essendo il più piccolo SVU della serie, occupa una posizione unica: serve i motori servo alpha più leggeri in applicazioni in cui si preferisce un'architettura di azionamento autonoma rispetto al sistema di moduli SVM/PSM, ma la richiesta di corrente del motore si trova all'estremità minima della gamma dei motori alpha.
Il vantaggio distintivo dell'architettura SVU rispetto al sistema di moduli SVM è l'autonomia.
L'SVU1-12 preleva la corrente alternata trifase direttamente dalla distribuzione di alimentazione della macchina, genera il proprio bus DC interno, aziona il motore e si collega al CNC tramite un singolo cavo PWM — senza richiedere un PSM condiviso e la relativa infrastruttura del bus DC.
Ciò rende l'SVU1-12 adatto per installazioni di assi remoti, layout di macchine distribuiti e progetti di macchine in cui un singolo asse per carichi leggeri deve essere posizionato separatamente dal quadro di azionamento principale.
L'uscita nominale di 3.0A posiziona l'SVU1-12 allo stesso livello di corrente del modulo rail SVM1-12 (A06B-6079-H101) — la differenza architetturale è l'alimentatore integrato dell'SVU rispetto alla dipendenza dal bus condiviso dell'SVM.
La classe di motori servita da entrambi è la stessa: α1/3000 (1N·m, 3000rpm) e α2/2000 (2N·m, 2000rpm) come compagni standard, con la corrente nominale dell'A06B-6089-H101 che fornisce l'azionamento continuo appropriato per questi motori.
Entrambe le interfacce PWM di tipo A e di tipo B sono supportate sulla stessa unità — la modalità di interfaccia viene selezionata tramite un interruttore sul pannello frontale dell'SVU1-12.
Questa capacità di interfaccia doppia conferisce all'A06B-6089-H101 una compatibilità CNC più ampia rispetto ai moduli specifici per tipo: serve macchine che utilizzano controlli Serie 0-C, 15A, 16A, 18A (Tipo A) e serve ugualmente macchine con controlli Serie 0-D, 0-MD, 16B, 18B, 21B (Tipo B), rendendolo un versatile ricambio monounità per diverse generazioni di macchine.
| Parametro | Valore |
|---|---|
| Modello Unità | SVU1-12 |
| Assi | Singolo (canale L) |
| Tensione di Ingresso | 200–230V AC, trifase |
| Frequenza di Ingresso | 50/60 Hz |
| Tensione di Uscita Massima | 230V AC |
| Corrente di Uscita Nominale | 3.0A |
| Interfaccia | PWM Tipo A e Tipo B |
| Scheda Cablaggio | A16B-2202-0950 |
| Scheda di Controllo | A20B-2002-0030 |
| Alimentazione | Integrata autonoma |
La serie SVU A06B-6089 sale dall'SVU1-12 (H101, 3.0A) all'SVU1-20 (H102, 5.9A), poi SVU1-40 (H104, 12.5A), SVU1-80 (H105, 18.7A) e SVU1-130 (H106, 52.2A). L'H101 è il limite inferiore di questa gamma — l'azionamento servo alpha autonomo minimo disponibile.
Dove l'SVU1-80 e l'SVU1-130 azionano assi macchina pesanti con carichi ad alta inerzia, l'SVU1-12 gestisce applicazioni in cui la coppia e la velocità del motore sono modeste ma si preferisce un'architettura autonoma.
I due PCB all'interno dell'H101 — la scheda di cablaggio A16B-2202-0950 e la scheda di controllo A20B-2002-0030 — non sono venduti separatamente.
La sostituzione completa del modulo è l'approccio di sostituzione standard. I componenti riparabili disponibili separatamente includono i fusibili, il pacco batteria interno per il backup dell'encoder assoluto e i transistor per la riparazione a livello di componente specialistico.
La sezione del convertitore AC-DC interno dell'SVU1-12 gestisce la conversione della corrente alternata trifase 200–230V nel bus DC interno che alimenta i transistor dello stadio di uscita. Questo bus interno viene generato all'interno dell'alloggiamento SVU dall'alimentazione AC trifase collegata ai suoi terminali di ingresso — non è richiesta né fornita alcuna connessione a un PSM esterno.
Con un'uscita nominale di 3.0A, l'elettronica di potenza interna dell'SVU1-12 è leggermente caricata in termini assoluti.
Il calore generato dallo stadio di uscita a 3.0A è moderato e la gestione termica dell'unità lo gestisce entro il suo intervallo di temperatura ambiente operativa nominale di 0°C a 55°C.
Questa autosufficienza termica al livello di corrente di 3.0A significa che l'SVU1-12 può essere installato in custodie o posizioni di montaggio compatte che metterebbero in difficoltà le unità SVU a corrente più elevata con requisiti di dissipatore di calore più grandi.
A differenza dei moduli SVM A06B-6079 a interfaccia singola (che sono dedicati a Tipo A o Tipo B), l'SVU A06B-6089-H101 supporta entrambi i tipi di interfaccia tramite un'impostazione dell'interruttore sul pannello frontale.
Questo è un vantaggio pratico significativo per gli inventari di assistenza: un'unità H101 può sostituire unità guaste su macchine di Tipo A e di Tipo B — a condizione che l'interruttore sia impostato sulla modalità corretta prima dell'installazione.
Impostare l'interruttore sul tipo di interfaccia errato produce l'allarme caratteristico VRDY OFF all'accensione, dove il segnale di pronto all'azionamento del CNC non può essere stabilito.
Questo allarme si cancella immediatamente dopo aver corretto l'impostazione dell'interruttore e riavviato l'alimentazione — indica una mancata corrispondenza di configurazione, non un guasto dell'unità.
Per le macchine in cui l'interruttore deve essere impostato prima dell'installazione, confermare il tipo di interfaccia CNC della macchina dalla documentazione elettrica della macchina prima di installare l'unità di ricambio.
D1: L'A06B-6089-H101 è descritto come l'SVU alpha "più piccolo" — quale motore aziona?
L'uscita nominale di 3.0A corrisponde ai motori servo alpha α1/3000 e α2/2000 — i motori servo AC più leggeri nella gamma standard alpha di Fanuc.
L'α1/3000 produce 1N·m di coppia continua a una velocità nominale di 3000 giri/min; l'α2/2000 produce 2N·m continui a 2000 giri/min.
Entrambi assorbono la corrente nominale comodamente all'interno dell'inviluppo di 3.0A dell'SVU1-12. Motori al di sopra della classe α2 — α3, α6 e più grandi — richiedono l'unità successiva della serie (SVU1-20, H102, 5.9A) o più grande.
D2: L'SVU1-12 può supportare un codificatore a impulsi assoluto con backup a batteria?
Sì. Il funzionamento del codificatore a impulsi assoluto con backup a batteria è supportato tramite il connettore della batteria sulla scheda di cablaggio dell'SVU1-12.
Una batteria al litio mantiene la posizione assoluta memorizzata nel codificatore a impulsi del motore durante lo spegnimento della macchina. Quando la tensione della batteria scende al di sotto della soglia di monitoraggio, il CNC genera un allarme BAT.
La batteria deve essere sostituita prima della scarica completa per evitare la perdita dei dati di posizione assoluta — un evento di perdita dati richiede una procedura completa di ritorno di riferimento per ristabilire la posizione zero dell'asse.
D3: Come si seleziona la modalità di interfaccia Tipo A / Tipo B sull'A06B-6089-H101?
Un interruttore sul pannello frontale dell'SVU1-12 (dietro il coperchio dei terminali) seleziona tra Tipo A e Tipo B.
Impostare l'interruttore prima di collegare il cavo di interfaccia CNC e prima dell'accensione.
La posizione dell'interruttore deve corrispondere al tipo di interfaccia del CNC — Tipo A per controlli Serie 0-C, 15A, 16A, 18A; Tipo B per controlli Serie 0-D, 0-MD, 15B, 16B, 18B, 21B.
L'appendice del manuale B-65192 dettaglia la posizione specifica dell'interruttore per ciascun tipo di interfaccia.
D4: Qual è la sequenza diagnostica corretta per un allarme di sovracorrente su un A06B-6089-H101?
Iniziare spegnendo la macchina e scollegando i cavi di alimentazione U/V/W del motore dai terminali di uscita dell'SVU1-12. Con i cavi scollegati, accendere la macchina e rilasciare l'arresto di emergenza.
Se l'allarme di sovracorrente (tipicamente visualizzato come Allarme 8 sul LED a 7 segmenti dell'SVU) si cancella, la fonte del guasto è nell'avvolgimento del motore o nel cavo del motore — testare la resistenza di isolamento del motore da ciascun terminale di avvolgimento alla terra protettiva (accettabile: diverse centinaia di megaohm o superiori).
Se l'allarme persiste con i cavi scollegati, il guasto è nello stadio di uscita dell'SVU1-12 e l'unità richiede riparazione o sostituzione.
D5: L'A06B-6089-H101 è intercambiabile con l'A06B-6079-H101 (SVM1-12, modulo rail)?
Entrambi sono azionamenti di classe SVU/SVM1-12 con uscita nominale di 3.0A per la stessa classe di motori α1/α2. Tuttavia, non sono intercambiabili in senso fisico e architetturale.
L'A06B-6089-H101 è un'unità autonoma con i propri terminali di ingresso AC e alimentatore integrato; l'A06B-6079-H101 è un modulo montato su guida che preleva da un bus DC PSM condiviso. L'A06B-6089-H101 non può essere collegato a un bus DC PSM, e l'A06B-6079-H101 non può funzionare senza di esso. La sostituzione deve corrispondere al tipo di unità originale — SVU per SVU, SVM per SVM.
