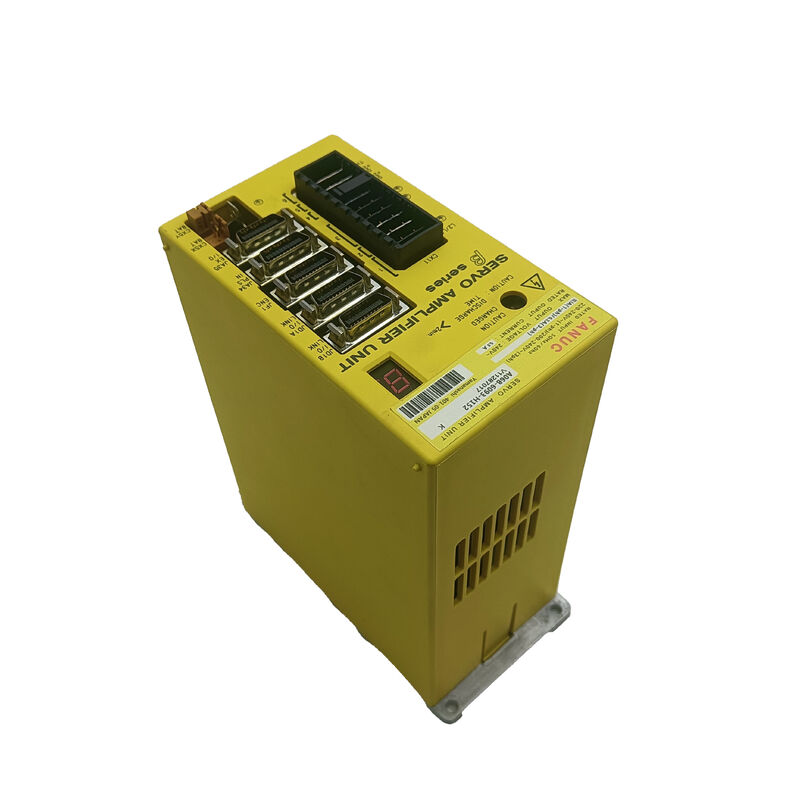

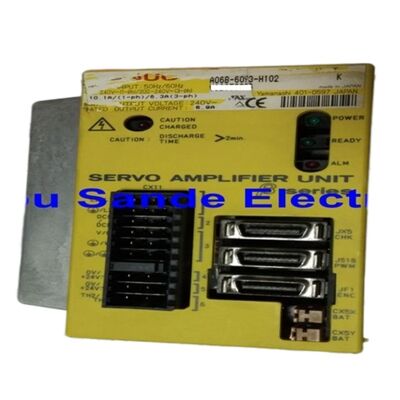

Fanuc A06B-6093-H152 | Unità Servo Drive Serie Beta SVU-20 — I/O Link, Monasse, 200–240VAC, Uscita 5,9A, Raffreddato ad Aria, Serie Motori β

Panoramica

Il Fanuc A06B-6093-H152 è un'unità servo amplificatore (SVU) serie Beta per la classe di dimensioni SVU-20, che si collega ai controlli CNC Fanuc tramite l'interfaccia I/O Link.

È un servo drive autonomo — a differenza degli amplificatori modulari della serie alpha che condividono un bus di alimentazione comune, il Beta SVU incorpora il proprio raddrizzatore e alimentatore integrati, attingendo direttamente dalla rete elettrica AC.

Questa architettura autonoma offre ai costruttori di macchine la flessibilità di posizionare il drive ovunque richieda il layout fisico della macchina, indipendentemente dallo stack principale dell'amplificatore servo.

Nella progettazione di macchine utensili CNC Fanuc, il Beta SVU è il drive standard per assi ausiliari e periferici: indicizzazione torretta su torni CNC, azionamenti del caricatore automatico di utensili, motori di traslazione pallet, tavole rotanti a quattro assi su centri di lavoro e posizionamento del lunetta.

Questi assi condividono caratteristiche comuni per le quali è progettato il Beta SVU — richiedono un controllo di posizione e un'uscita di coppia accurati, ma operano a una potenza continua inferiore rispetto agli assi primari X/Y/Z/mandrino e beneficiano del packaging compatto ed economico della serie Beta.

L'interfaccia I/O Link distingue l'H152 dalla variante H112 all'interno della serie A06B-6093, che utilizza invece la connessione FSSB (Fanuc Serial Servo Bus).

Il drive collegato tramite I/O Link comunica attraverso la funzione PMM (Power Mate Manager) nel CNC, consentendo all'asse ausiliario di essere programmato con sequenze M-code, comandi di posizione e riferimenti di velocità all'interno del programma di lavorazione principale senza richiedere una scheda controller asse dedicata nel CNC.

Specifiche Chiave

Beta SVU Autonomo — Alimentazione Integrata, Libertà di Posizionamento

Il design SVU (Servo Amplifier Unit) integra tutto il necessario per il funzionamento del servo drive — il raddrizzatore che converte la rete AC in tensione bus DC, lo stadio di uscita inverter IGBT, il circuito di controllo del freno e l'elettronica di controllo servo — in un unico involucro che si collega direttamente all'alimentazione AC.

Ciò è fondamentalmente diverso dal design SVM (Servo Amplifier Module) della serie alpha, che richiede un modulo PSM (Power Supply Module) separato per fornire il bus DC condiviso da cui attingono i moduli SVM.

Per i costruttori di macchine, il design autonomo dell'SVU significa che un drive asse Beta può essere posizionato in qualsiasi punto della macchina con alimentazione AC disponibile — vicino alla torretta, adiacente al caricatore ATC, o in una scatola di controllo satellitare lontana dal quadro elettrico principale — e collegato al CNC tramite un singolo cavo I/O Link anziché richiedere il cablaggio di alimentazione e comunicazione di un'installazione completa della serie alpha in quella posizione. Questa indipendenza è la ragione ingegneristica per cui il Beta SVU è diventato la soluzione standard per gli assi ausiliari distribuiti.

Applicazioni Tipiche — Torretta, ATC, Quarto Asse

L'A06B-6093-H152 con la sua corrente di uscita di 5,9A e l'interfaccia I/O Link rappresenta un livello di capacità specifico appropriato per le applicazioni Beta SVU più comuni:

Gli azionamenti della torretta dei torni CNC richiedono un'indicizzazione accurata entro decimi di grado, una coppia moderata per superare l'attrito di bloccaggio della torretta e una risposta rapida ai comandi di indicizzazione per minimizzare i tempi di non taglio.

Il Beta SVU fornisce la larghezza di banda del loop di posizione necessaria per un'indicizzazione della torretta pulita e veloce.

Gli azionamenti del caricatore automatico di utensili sui centri di lavoro richiedono un posizionamento preciso delle tasche per il prelievo/deposito degli utensili, con una coppia affidabile per gestire l'inerzia del caricatore carico. Il circuito di controllo del freno integrato del Beta SVU gestisce la decelerazione e il mantenimento per le posizioni di arresto del caricatore.

Le tavole rotanti a quattro assi utilizzano il Beta SVU quando il carico utile e i requisiti di coppia della tavola rientrano nell'intervallo dei motori Beta.

Per tavole più pesanti che richiedono motori più grandi, viene solitamente specificato il SVM della serie alpha con connessione FSSB.FAQ

D1: Qual è la differenza tra i drive A06B-6093-H152 (I/O Link) e A06B-6093-H112 (FSSB)?

Entrambi sono drive monasse Beta SVU-20 con potenze nominali identiche. L'H152 utilizza l'interfaccia I/O Link (Tipo B), comunicando tramite la funzione PMM nel CNC come asse ausiliario.

L'H112 utilizza FSSB (Fanuc Serial Servo Bus), collegandosi come asse controllato sul bus servo principale — questo gli consente di partecipare all'interpolazione multi-asse come asse CNC completo. Scegliere H152 per assi ausiliari controllati con sequenze M-code; scegliere H112 per assi che devono interpolare con altri assi CNC nei programmi di lavorazione.

D2: L'A06B-6093-H152 dispone di un circuito di controllo del freno interno?

Sì. La serie Beta SVU include un'uscita di controllo del freno integrata che gestisce il freno di mantenimento del motore — energizzando la bobina di rilascio del freno quando il motore è alimentato e comandato di muoversi, e rilasciandola (consentendo al freno di innestarsi) quando il motore viene fermato o quando l'alimentazione viene rimossa.

Questo circuito freno integrato semplifica il cablaggio per applicazioni di torretta e ATC in cui il freno elettromagnetico del motore deve essere controllato in sincronia con la sequenza di abilitazione/disabilitazione del drive.

D3: Quali motori Beta sono compatibili con l'A06B-6093-H152?

La classe SVU-20 è dimensionata per motori Beta più piccoli, tra cui il β3/3000 (potenza nominale 0,3 kW, 3000 giri/min) e il β6/2000 (potenza nominale 0,6 kW, 2000 giri/min), tra gli altri della famiglia di motori Beta di fascia bassa e media.

Il modello di motore specifico deve essere configurato nei parametri del drive — il caricamento del set di parametri corretto comunica al drive il numero di poli del motore, il tipo di encoder, la corrente nominale e altri valori specifici del motore. L'uso di un set di parametri errato produce un comportamento errato del motore o allarmi di sovraccarico anche se la corrente del motore rientra nella capacità fisica del drive.

D4: L'A06B-6093-H152 può essere collegato a un'alimentazione monofase in un'installazione trifase?

Sì. L'SVU-20 è specificato sia per alimentazione AC monofase (220–240V, 10,1A in ingresso) che trifase (200–240V, 6,3A in ingresso).

La connessione trifase è preferita negli ambienti di produzione perché bilancia la corrente di alimentazione tra le fasi e riduce il prelievo di corrente monofase.

Per installazioni in cui è disponibile solo alimentazione monofase nella posizione di montaggio del drive, la connessione monofase fa funzionare il drive con le stesse prestazioni di uscita con una corrente di ingresso maggiore. Il dimensionamento dei cavi per l'alimentazione monofase deve tenere conto della corrente di ingresso di 10,1A.

D5: Dove viene tipicamente montato l'A06B-6093-H152 nella macchina?

Il design autonomo dell'SVU consente un montaggio flessibile. Le posizioni comuni includono l'interno del quadro elettrico principale vicino agli altri servo drive, in un quadro satellitare vicino al meccanismo della torretta o all'ATC della macchina, o su una guida DIN all'interno della struttura della base della macchina utensile.

Fanuc specifica che l'SVU richiede uno spazio libero minimo sopra e sotto l'unità per il flusso d'aria di raffreddamento — l'unità è raffreddata ad aria e si basa sulla convezione naturale o sul flusso d'aria forzato attraverso le alette del dissipatore di calore.

A temperature ambiente superiori a 45°C, si raccomanda il raffreddamento forzato per mantenere il drive entro i suoi limiti di temperatura operativa.
