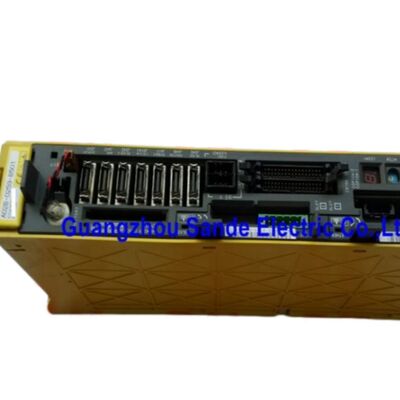

Modulo amplificatore servo Fanuc A06B-6096-H102 A06B6096H102 A06B-6096-H102

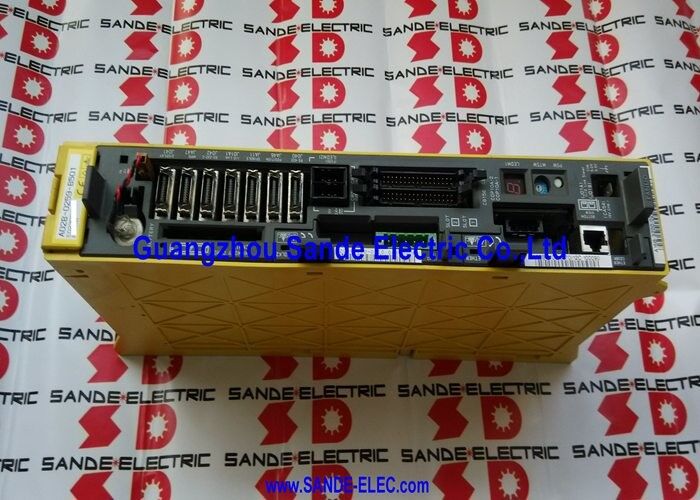

FANUC A06B-6096-H102 Alfa Servo Amplificatore Modulo SVM1-20

Visualizzazione

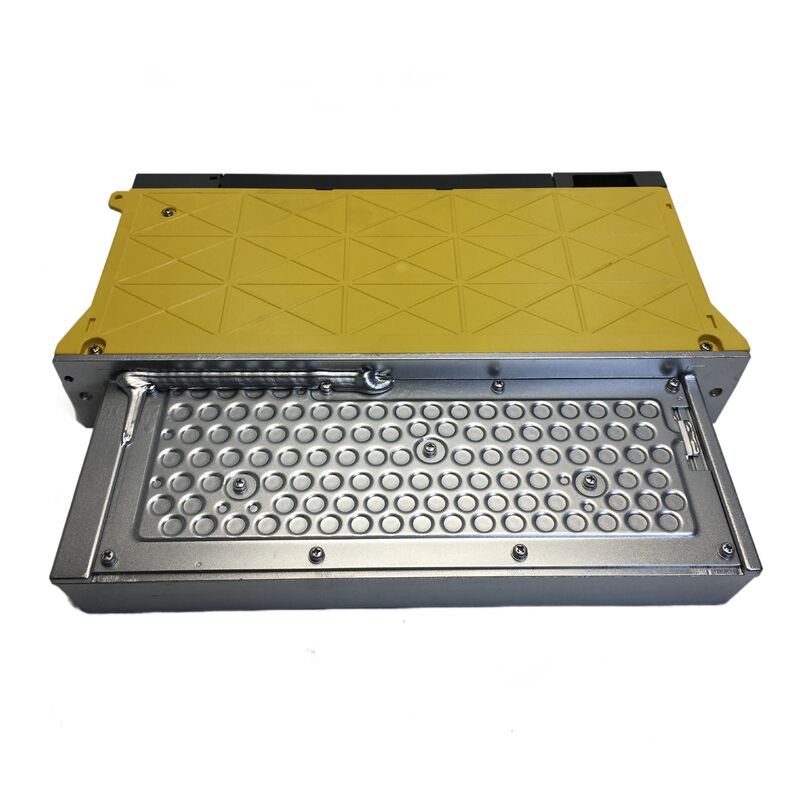

IlFANUC A06B-6096-H102è unModulo di servoamplificatore della serie alfadesignatoSVM1-20per ilInterfaccia FSSBNella sezione di ordinazione delle serie di ingressi a 200 V di FANUC è indicato come standard.1 assemodulo con dimensioni esterne di380 × 60 × 172 mm, che lo rende una delle unità monoasse più compatte della famiglia.

Questo formato compatto è uno dei motivi per cui questo modello rimane pratico nel lavoro di sostituzione sul campo.

Per gli acquirenti e per i tecnici di manutenzione, è possibile utilizzare un amplificatore servo, che è un amplificatore di serie.Questo e'il punto che conta.: si tratta di un amplificatore Alpha/FSSB specifico, non di un'unità generica con un alloggiamento simile.

Parametri chiave

Profil tecnico

Nella tabella delle specifiche individuali di FANUC,SVM1-20è associato ad esempi di motori applicabili come:αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, e β6/2000La stessa tabella attribuisce uncorrente di uscita nominale di 5,9 Armse alimite di corrente nominale di 20 Apa questa classe modello.

La specifica comune SVM di FANUC identifica anche il metodo di controllo comecontrollo PWM sinusoidale con ponte a transistor (IGBT).

Questo conferisce all'H102 una posizione tecnica semplice nella gamma. È un servoamplificatore monoasse di classe 20 destinato ad applicazioni Alpha/FSSB adeguatamente abbinate,con abbastanza dettagli delle specifiche ufficiali per renderlo utile per la revisione tecnica senza esagerare nulla che il manuale stesso non dice.

Contexto di applicazione e sostituzione

Il caso d'uso più forte per l'A06B-6096-H102 è la sostituzione diretta in un sistema FANUC installato che utilizza già la stessa famiglia di interfacce e classe di amplificatori.

Quando l'obiettivo è ripristinare il funzionamento della macchina in modo pulito,mantenere la designazione originale del modello e il tipo di interfaccia allineati è di solito più prezioso che cercare di adattare un modulo diverso nell'armadio.

Perché questo è un identificato ufficialmenteSVM1-20 FSSBmodulo, è adatto per la riparazione delle scorte, la ricostruzione di progetti e gli ordini di servizio in cui la corrispondenza accurata dei numeri delle parti è parte del controllo del rischio.

Per gli acquirenti tecnici, la classe ufficiale attuale e gli esempi di motore rendono l'H102 più facile da convalidare rispetto a un equivalente del mercato posteriore vagamente descritto.

Domande frequenti

D1: Qual è la denominazione ufficiale di FANUC?
FANUC identifica questo modello comeSVM1-20, amodulo di servoamplificatore Alfa a singolo assecon unInterfaccia FSSBQuesto nome è importante perché definisce sia la classe di amplificatore che la famiglia di comunicazione a cui appartiene.

D2: A quale classe attuale appartiene SVM1-20?
Nella tabella delle specifiche individuali di FANUC,SVM1-20è indicato con uncorrente di uscita nominale di 5,9 Armse alimite di corrente nominale di 20 ApPer il lavoro di manutenzione delle macchine, ciò la distingue chiaramente dalle unità più grandi di classe 40 e 80 della stessa famiglia di prodotti.

D3: Quali motori sono ufficialmente elencati come esempi applicabili per questo modello?
Gli elenchi manualiαM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000, e β6/2000ad esempio motori applicabili al gruppo SVM1-20.

Questo è utile per la revisione tecnica iniziale, soprattutto quando un acquirente deve verificare se l'amplificatore si trova nella giusta classe di motore prima di passare alla documentazione specifica della macchina.

D4: Perché il numero esatto dell'ordine è importante per H102?
Perché le tabelle di ordinazione FANUC distinguono i modelli di amplificatori per interfaccia e per classe di uscita.A06B-6096-H102È specifico ilFSSBVersione diSVM1-20, quindi l'utilizzo del numero di ordine esatto aiuta a proteggere dalle incompatibilità di interfaccia e dalle inutili operazioni di risoluzione dei problemi durante l'installazione.

D5: Cosa deve essere controllato prima di sostituire questo amplificatore?
Un gruppo di assistenza deve verificare il numero di ordine installato, l'interfaccia del sistema, l'accoppiamento del motore previsto e lo spazio disponibile per la sostituzione.

FANUC avverte inoltre gli utilizzatori di confermare che la combinazione motore e amplificatore è appropriata e che sono specificati parametri validi,perché i disallineamenti possono impedire il normale funzionamento e possono danneggiare l'unità.
