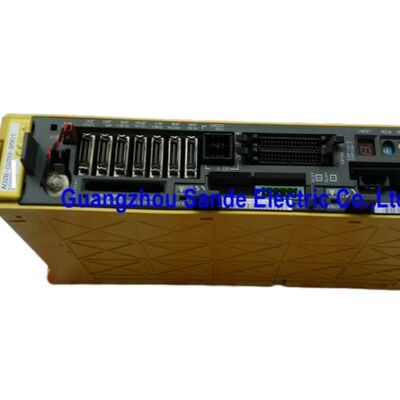

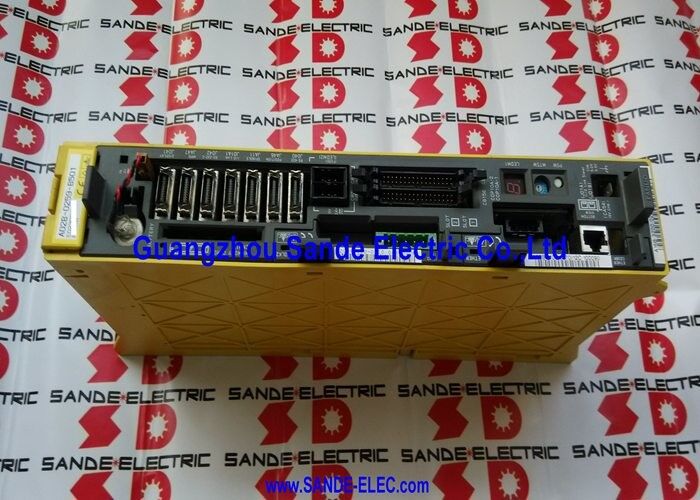

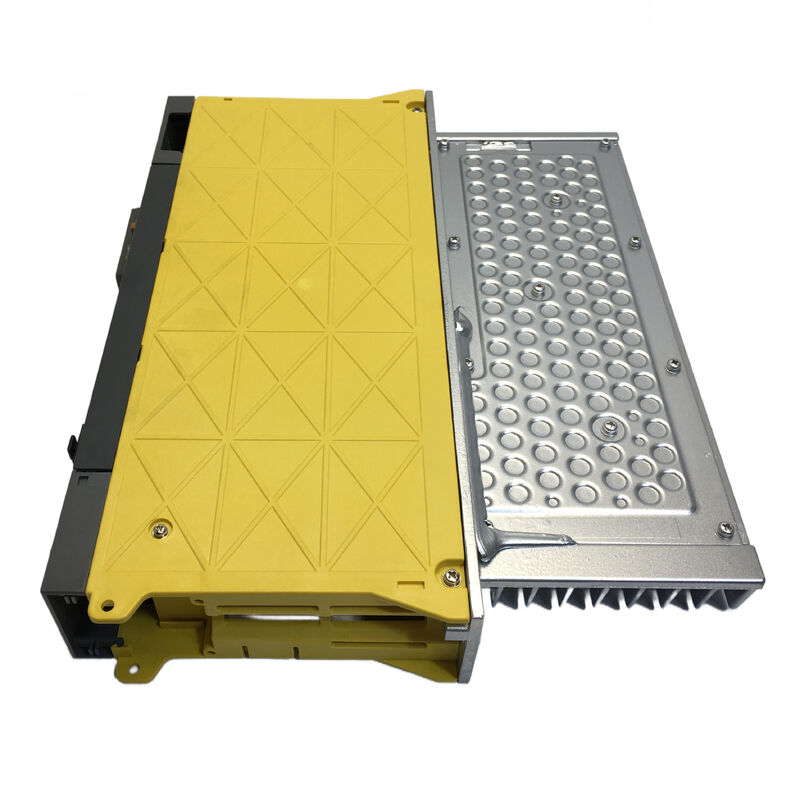

Modulo Amplificatore Servo Fanuc A06B-6096-H104 A06B6096H104 A06B-6096-H104

FANUC A06B-6096-H104 Alfa Servo Amplificatore Modulo SVM1-40L

Visualizzazione

IlFANUC A06B-6096-H104è unModulo di servoamplificatore della serie alfaufficialmente elencato comeSVM1-40Lcon unInterfaccia FSSBNel documento di ordinazione FANUC per la serie di ingressi a 200 V, questo modello è indicato come amplificatore standard a un asse con dimensioni esterne di380 × 60 × 307 mm.

Questo vi dice immediatamente due cose. Primo, è un modulo a un solo asse, che lo rende adatto per i progetti di macchine in cui un amplificatore è dedicato a un servo canale.

In secondo luogo, si trova nel più grande telaio 40L all'interno della famiglia SVM1, quindi non è la più piccola unità della gamma e dovrebbe essere scelta per la corrispondenza effettiva del modello, non solo per aspetto.

Parametri chiave

Profil tecnico

Nella tabella delle specifiche individuali di FANUC,SVM1-40Lè associato ad esempi di motori applicabili, tra cuiα3/3000, α6/2000, α12/2000, α22/1500 e αC22/1500.

La stessa tabella fornisce uncorrente di uscita nominale di 12,5 Armse alimite di corrente nominale di 40 ApFANUC elenca anche il metodo di controllo SVM comune comecontrollo PWM sinusoidale con ponte a transistor (IGBT).

Da un punto di vista del prodotto, questo rende l'H104 più facile da posizionare onestamente.costruito per applicazioni servo CNC in cui la capacità di corrente prevedibile e l'accoppiamento corretto del sistema sono importantiGli acquirenti che si occupano di questa parte di solito risolvono un vero requisito del lato della macchina, non sfogliando un catalogo astratto.

Applicazione e valore del servizio

L'A06B-6096-H104 funziona meglio come esatto sostituto di un servosistema FANUC già progettato intorno alFSSBarchitettura.

Quando una macchina è stata costruita attorno a quella struttura di comunicazione, l'obiettivo pratico non è quello di sostituire qualcosa di vicino.conservare il disegno di controllo originale, e restituire l'asse a un funzionamento stabile senza inutili riallineamenti o confusione dei parametri.

Per l'approvvigionamento tecnico, il valore di questo modello è la chiarezza.Questo dà agli ingegneri informazioni sufficienti per verificare se l'amplificatore installato e il bersaglio di sostituzione appartengono alla stessa famiglia elettrica.

Domande frequenti

D1: Qual è la denominazione ufficiale del modello A06B-6096-H104?
Elenco FANUCA06B-6096-H104comeSVM1-40L, il che significa che si tratta di uncon una capacità di accensione superiore a 50 Wnella serie Alpha utilizzando ilInterfaccia FSSBTale designazione costituisce il punto di riferimento fondamentale per la corrispondenza della parte durante la manutenzione o la sostituzione.

D2: A quale classe di uscita appartiene questo amplificatore?
Secondo la tabella delle specifiche individuali della FANUC,SVM1-40Lè assegnato uncorrente di uscita nominale di 12,5 Armse alimite di corrente nominale di 40 Ap.

In termini industriali, questo lo colloca nel gruppo degli amplificatori monoasse di classe 40 piuttosto che nelle unità più piccole di classe 20.

D3: Quali motori sono ufficialmente mostrati con SVM1-40L nel manuale?
Il manuale FANUC elenca esempi di motori applicabili tra cuiα3/3000, α6/2000, α12/2000, α22/1500 e αC22/1500.

Ciò non significa che ogni decisione di domanda debba essere presa solo a partire da un elenco ristretto, ma indica la classe di motori prevista e fornisce agli acquirenti un solido punto di partenza per la revisione della compatibilità.

D4: Perché l'interfaccia FSSB è importante quando si acquista questo modello?
Perché la FANUC separa i numeri di ordinazione degli amplificatori per famiglia di interfacce nella sezione ufficiale di ordinazione.

A06B-6096-H104È specifico ilInterfaccia FSSBIn questo modo, l'utilizzo della parte esatta corrispondente all'interfaccia aiuta a evitare problemi di installazione e conserva il metodo di comunicazione per il quale il CNC è stato progettato.

D5: Cosa deve verificare una squadra di manutenzione prima di installare un H104 di sostituzione?
Dovrebbero confermare il numero di ordine installato, il tipo di interfaccia CNC, l'abbinamento del motore previsto e l'adattamento fisico nell'armadio.

FANUC avverte inoltre gli utilizzatori di assicurarsi che la combinazione motore/amplificatore sia appropriata e che siano impostati parametri validi,perché combinazioni errate possono impedire al sistema di funzionare normalmente e possono danneggiare l'amplificatore.
