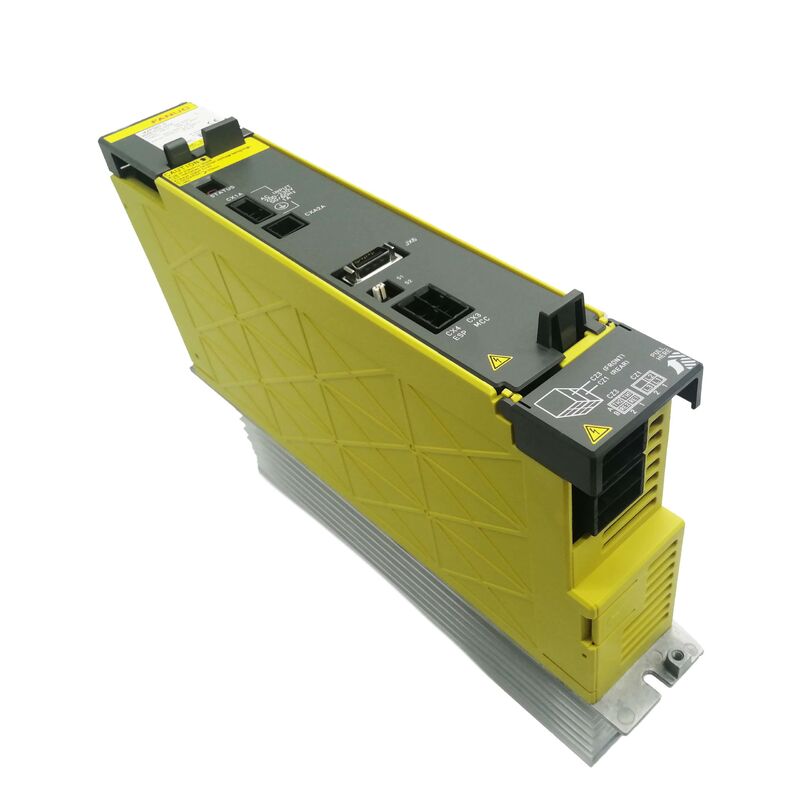

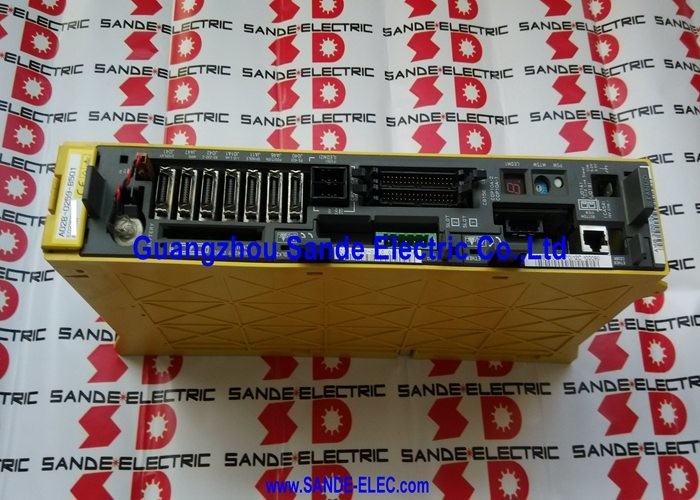

FANUC A06B-6115-H003 | Modulo di alimentazione rigenerativo Alpha i PSMR-3i — 200–240 V CA / Bus CC 3,8 kW / Trifase

PSMR — Alimentatore rigenerativo per il sistema di azionamento Alpha i

A06B-6115-H003 è il PSMR-3i (modulo di alimentazione, rigenerativo, classe 3 kW) della serie di unità Alpha i di FANUC. È la fase di conversione CA-CC per l'intero sistema di azionamento: prende la rete trifase da 200–240 V CA e la converte in un bus CC da 283–339 V da cui attingono i moduli del servoamplificatore (SVM) e dell'amplificatore del mandrino (SPM) collegati allo stesso bus CC.

La "R" in PSMR lo identifica come un alimentatore rigenerativo. Durante la decelerazione del motore, gli amplificatori del servo e del mandrino restituiscono l'energia di frenatura lungo il bus CC al modulo PSMR, che la converte in CA e la reimmette nella rete di alimentazione. Questo funzionamento rigenerativo riduce la dissipazione del calore nel sistema di azionamento rispetto agli alimentatori non rigenerativi che dissipano l'energia di frenatura sotto forma di calore attraverso resistori. Riduce inoltre il consumo energetico su macchine con frequenti cicli di decelerazione.

Con una potenza nominale di 3,8 kW, A06B-6115-H003 / PSMR-3i serve configurazioni di azionamento più piccole: macchine a asse singolo o doppio in cui la richiesta di potenza continua totale dei moduli SVM e SPM collegati rientra in questo valore nominale. I sistemi di azionamento più grandi con una richiesta di potenza totale più elevata richiedono moduli PSMR di varianti di potenza superiore nelle famiglie A06B-6115 o A06B-6121.

Specifiche chiave

Codici di allarme: cosa significa ciascun allarme

Il display LED anteriore del PSMR-3i mostra i codici di allarme in caso di guasto:

La lettura del codice di allarme al momento del guasto è il primo passo diagnostico essenziale: ciascun codice identifica lo specifico circuito guasto e guida la riparazione.

Domande frequenti

Q1: Qual è la differenza tra un modulo PSM e un modulo PSMR?

Il PSM (Power Supply Module) fornisce la conversione CA-CC senza rigenerazione: l'energia di frenatura viene dissipata sotto forma di calore attraverso resistori esterni. PSMR (rigenerativo) restituisce l'energia di frenatura alla rete CA. I moduli PSMR riducono la dissipazione del calore e il consumo di energia su macchine con frequenti cicli di frenatura. Il PSMR-3i (A06B-6115-H003) è il tipo rigenerativo. I moduli PSM e PSMR non sono intercambiabili: la configurazione del sistema deve specificare quale tipo viene utilizzato.

D2: AL-2 appare sul PSMR-3i. Qual è l'azione corretta?

AL-2 indica che la ventola di raffreddamento interna (A90L-0001-0441) si è fermata. Spegnere immediatamente il sistema: il funzionamento senza ventola di raffreddamento provoca danni termici al modulo di alimentazione in pochi minuti. Sostituire la ventola (A90L-0001-0441) e confermare il funzionamento della ventola alla successiva accensione. Controllare il connettore e il cablaggio della ventola prima di sostituire la ventola, poiché un connettore allentato è una causa comune.

D3: Il PSMR-3i mostra AL-5 (condensatore non ricaricato). Cosa causa questo?

AL-5 si verifica quando i condensatori del bus CC non si caricano alla tensione prevista entro il tempo specificato dopo l'accensione. Cause comuni: una fase dell'alimentazione di ingresso CA manca o è bassa tensione; guasto al circuito interno di precarica; degrado dei condensatori (unità molto vecchie). Controllare prima tutte e tre le fasi dell'alimentazione CA in ingresso. Se l'alimentazione trifase è confermata buona, è necessaria la manutenzione interna.

Q4: L'A06B-6115-H003 può essere riparato o deve essere sostituito?

La riparazione è disponibile ed economica per i moduli PSMR. I punti di guasto comuni includono i diodi raddrizzatori, i transistor IGBT nella sezione dell'inverter rigenerativo, i circuiti del gate driver, il degrado del banco di condensatori e la ventola di raffreddamento. I centri specializzati di riparazione degli azionamenti FANUC dotati di apparecchiature di test Alpha i PSMR possono diagnosticare e riparare il modulo in condizioni di carico per confermare la piena funzionalità rigenerativa prima della restituzione.

D5: Qual è la regola di potenza nominale per abbinare il PSMR-3i ai moduli servo e mandrino?

La potenza continua nominale totale di tutti i moduli SVM e SPM collegati al bus CC non deve superare la potenza nominale del PSMR (3,8 kW per il PSMR-3i). Per la potenza di picco transitoria durante l'accelerazione, le linee guida di progettazione del sistema di azionamento FANUC specificano un fattore di declassamento. Se la richiesta di potenza combinata degli amplificatori collegati supera il valore nominale PSMR, il modulo scatta su AL-1 (sovracorrente) o AL-7 (tensione CC alta) sotto carico. L'aggiornamento a un PSMR con rating più elevato risolve il sottodimensionamento.
