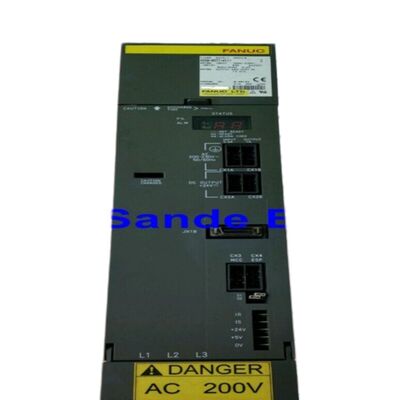

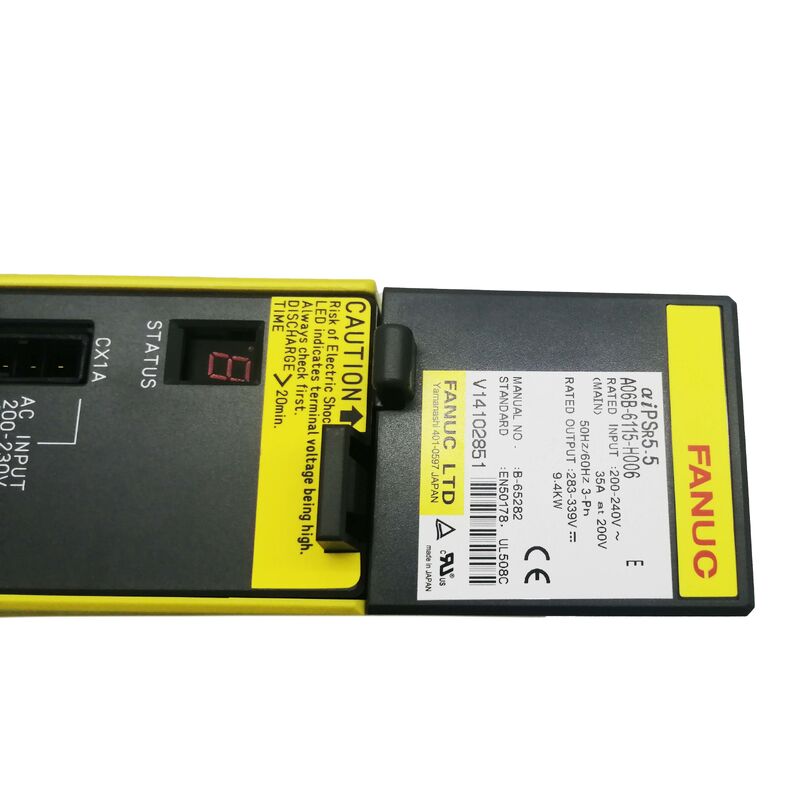

A06B-6115-H006 Modulo servoamplificatore Fanuc A06B6115H006 A06B-6115-H006

Il Fanuc A06B-6115-H006 è il PSMR-5.5i — la variante a rigenerazione resistiva della linea di moduli di alimentazione della serie alpha i di Fanuc, che converte l'ingresso di rete AC trifase 200-240V in un bus DC 283-339V con una capacità di uscita nominale di 9,4 kW.

La "R" in PSMR distingue questa unità dalla versione PSM (rigenerazione standard): mentre un PSM immette attivamente l'energia di decelerazione nella rete AC, il PSMR dissipa questa energia attraverso un'unità resistiva esterna collegata ai terminali di scarica rigenerativa del modulo.

L'uscita del bus DC da 9,4 kW stabilisce il budget di potenza totale disponibile per tutti i moduli SVM e SPM della serie αi collegati al bus di questo PSM. Tutti i moduli asse servo (serie A06B-6114 SVM) e i moduli mandrino (serie αi SP) attingono la loro potenza operativa da questo bus condiviso da 283-339V.

Il PSMR-5.5i da 9,4 kW è dimensionato correttamente per installazioni αi con un numero ridotto di assi — tipicamente due o quattro assi servo leggeri più un mandrino più piccolo, o configurazioni in cui la domanda di picco combinata dei moduli non supera i 9,4 kW a pieno carico simultaneo.

La distinzione tra i tipi PSMR (rigenerazione resistiva) e PSM (rigenerazione di potenza verso la rete AC) determina come viene gestita l'energia di frenata durante la decelerazione del motore.

In un'installazione PSM, l'energia rigenerata dai motori servo e dal mandrino in decelerazione viene attivamente convertita e restituita all'alimentazione AC trifase — ciò riduce il consumo energetico totale e mantiene stabile la tensione del bus DC durante i cicli di decelerazione intensi. Il PSM richiede uno stadio di elettronica di potenza più sofisticato per ottenere questo flusso di energia bidirezionale.

Il PSMR adotta un approccio più semplice: l'energia rigenerata viene indirizzata a un'unità resistiva esterna dove viene dissipata sotto forma di calore. Ciò elimina il circuito di rigenerazione attiva dal modulo di alimentazione stesso, riducendo il costo e la complessità del modulo.

Il compromesso è la necessità di un'unità di resistenza di scarica esterna — senza di essa, il PSMR non può gestire alcuna energia rigenerata e si verificheranno allarmi di sovratensione del bus DC (AL-7: tensione DC anormalmente alta) durante la decelerazione del motore.

Per macchine con un carico di decelerazione leggero — bassa inerzia del motore, decelerazione infrequente o lenta, velocità dell'asse modeste — il PSMR con una resistenza di scarica dimensionata in modo appropriato è un'alternativa economicamente vantaggiosa al PSM. Per macchine con inversioni di asse ad alta velocità frequenti o requisiti di decelerazione del mandrino ad alta inerzia, la rigenerazione attiva del PSM fornisce una migliore stabilità della tensione del bus DC ed elimina la gestione termica di una resistenza di scarica continuamente caricata.

L'A06B-6115-H006 comunica gli stati di allarme tramite un display numerico sul suo pannello frontale. I principali codici di allarme per il PSMR-5.5i seguono la tabella degli allarmi della serie αi PSR del manuale B-65282E:

Fanuc specifica un'unità di scarica rigenerativa dedicata abbinata alla capacità nominale del PSMR. L'unità di scarica si collega ai terminali della resistenza esterna del PSMR e dissipa l'energia di frenata sotto forma di calore durante la decelerazione del motore. La capacità minima della resistenza di scarica è calcolata dall'evento di decelerazione più elevato della macchina — tipicamente la decelerazione del mandrino dalla velocità massima. Senza l'unità di scarica, il PSMR genererà AL-7 (sovratensione del bus DC) durante qualsiasi ciclo di decelerazione significativo. Consultare l'appendice del manuale B-65282E per il metodo di dimensionamento della resistenza di scarica e il numero di parte dell'unità di scarica Fanuc per il PSMR-5.5i.

Sia il PSMR-5.5i (H006 della serie a rigenerazione resistiva A06B-6115) che il PSM-5.5i (H006 della serie a rigenerazione di potenza A06B-6110) forniscono lo stesso bus DC 283-339V con potenze nominali simili e si collegano agli stessi connettori del bus dei moduli della serie αi SVM e SPM. I moduli SVM vedono la stessa tensione di bus da entrambi i varianti PSM. La differenza risiede puramente nel modo in cui viene gestita l'energia rigenerata: il PSMR la indirizza a una resistenza esterna; il PSM la restituisce alla rete AC. La capacità totale di potenza del bus non deve comunque essere superata dalle richieste combinate dei moduli.

L'interruttore automatico di ingresso AC deve essere dimensionato sopra i 35A a 200V per proteggere il cablaggio di ingresso del PSMR senza scatti intempestivi durante l'inrush di avviamento normale. Le linee guida di installazione Fanuc specificano tipicamente un interruttore dimensionato a 1,25-1,5 volte la corrente di ingresso nominale del modulo, dando un rating minimo dell'interruttore di 44-53A per il PSMR-5.5i da 35A. Il tipo esatto di interruttore (termomagnetico, a sgancio elettronico) e la capacità di interruzione devono essere conformi al codice elettrico locale e allo standard di installazione della macchina. Un interruttore sottodimensionato scatta durante l'avviamento del PSMR; un interruttore sovradimensionato potrebbe non fornire un'adeguata protezione da cortocircuito per il cablaggio di ingresso.

L'A06B-6115-H006 si monta sulla guida di drive della serie αi, posizionato all'estremità di ingresso dello stack dell'amplificatore. Le connessioni della barra del bus DC dal PSMR passano a tutti i moduli SVM e SPM collegati nello stack. L'ingresso AC trifase si collega ai terminali di alimentazione del PSMR tramite il contattore principale e il filtro di linea AC. L'unità di resistenza di scarica si collega tramite terminali dedicati. L'alimentazione del controllo CNC e i segnali di abilitazione si collegano tramite i connettori di controllo del PSMR, e i segnali di uscita di stato del PSMR ritornano all'interfaccia del sistema servo del CNC per comunicare lo stato di pronto e le condizioni di allarme.

La ventola di raffreddamento interna (A90L-0001-0441) richiede un'ispezione periodica — una ventola arrestata o degradata è la causa più comune di allarmi di sovraccarico termico (AL-3) nelle unità PSMR che operano in ambienti macchina caldi. La sostituzione della ventola è un'operazione di manutenzione sul campo e dovrebbe essere programmata in base alle ore di produzione della macchina e alla temperatura ambiente. I condensatori del filtro di ingresso e i condensatori del bus DC si degradano con l'uso, in particolare in ambienti ad alta temperatura; la degradazione dei condensatori si manifesta come anomalie nella regolazione del bus DC o un aumento della frequenza di AL-4 (sottotensione). L'unità di resistenza di scarica esterna deve essere ispezionata per una connessione sicura e la stabilità del valore di resistenza — una resistenza degradata può causare sovratensione del bus DC durante una decelerazione intensa anche con la resistenza fisicamente presente.
