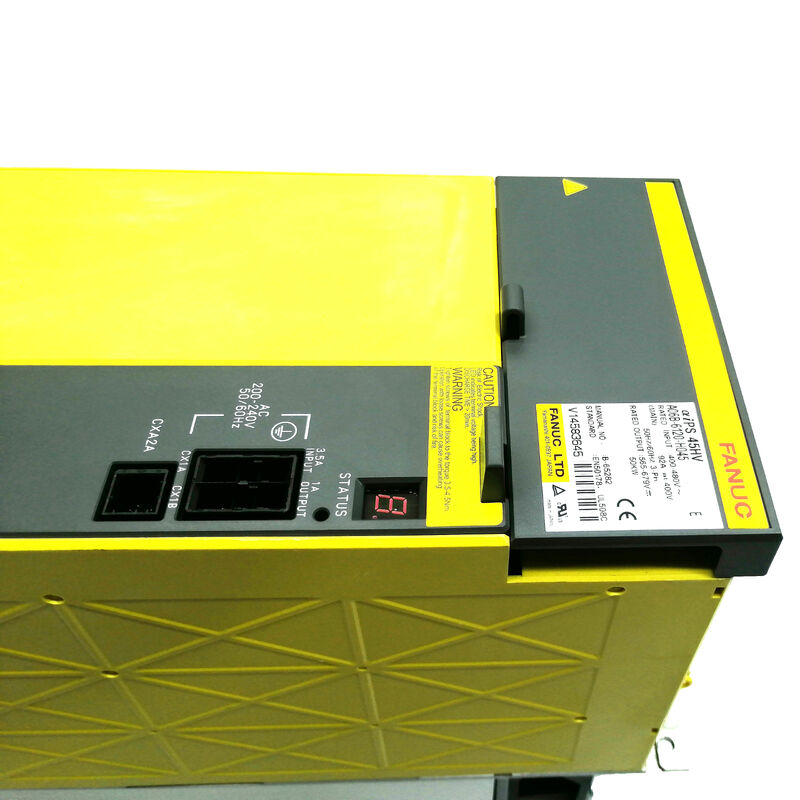

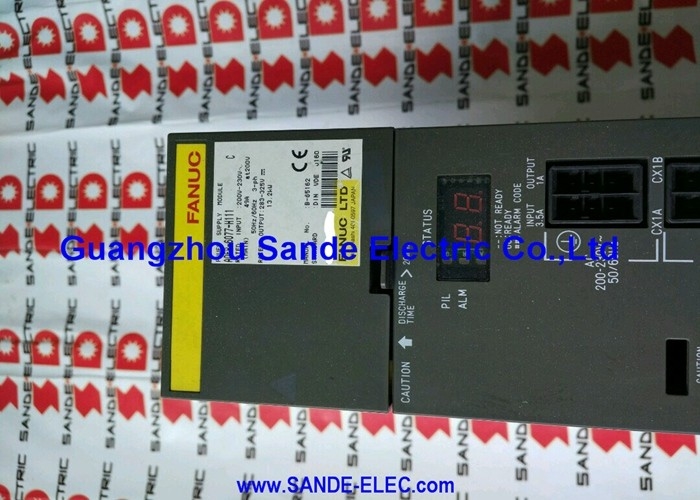

Fanuc A06B-6120-H045 | Alimentatore Alpha i HV PSM-45HVi — Alloggiamento da 150 mm, Transistor da 1200 V, 50 kW, Ingresso 400–480 V, Scheda PCB di cablaggio A16B-2203-0637, Diagnostica Ventola AL-A / AL-2

Panoramica

Il Fanuc A06B-6120-H045 è il modulo da 50 kW della famiglia di alimentatori alpha i HV (alta tensione) di prima generazione di Fanuc — la serie A06B-6120 che preleva 400–480 V trifase direttamente dall'alimentazione di fabbrica e li converte nel bus DC elevato da 565–679 V di cui gli amplificatori servo e mandrino alpha i con classificazione HV hanno bisogno.

Il suo alloggiamento largo 150 mm è l'identificatore fisico che lo distingue nel quadro elettrico: più stretto delle classi PSM più grandi della serie 200 V, ma sostanzialmente più largo dei moduli da 90 mm o 60 mm, riflettendo i requisiti di dissipazione del calore e spazio dei componenti di un progetto da 50 kW, 92 A che lavora con transistor con classificazione 1200 V.

La classificazione dei transistor da 1200 V non è arbitraria.

Il bus DC prodotto da questo modulo oscilla tra 565 V al limite inferiore e 679 V durante il normale funzionamento, con picchi transitori superiori durante eventi attivi di rigenerazione. I transistor che commutano questo bus devono avere tensioni di blocco superiori di molto alla tensione di picco del bus — la classificazione da 1200 V fornisce il margine di derating necessario.

Questa è una delle differenze ingegneristiche più evidenti tra la famiglia aiPS da 200 V (A06B-6110) e la famiglia HV (A06B-6120): i transistor HV sono di specifica completamente diversa, scelti per la tensione di bus elevata piuttosto che semplicemente scalati dal progetto da 200 V.

La scheda PCB di cablaggio all'interno dell'A06B-6120-H045 porta il numero di parte Fanuc A16B-2203-0637.

Questa scheda gestisce le funzioni di interfaccia tra i circuiti interni del modulo e i collegamenti di alimentazione all'alimentazione esterna e al bus DC. Come altri gruppi di schede PSM alpha i, non è disponibile come pezzo di ricambio autonomo tramite canali standard — lo scambio del modulo o la riparazione specializzata della scheda sono i percorsi di servizio quando viene diagnosticato un guasto a livello di scheda.

Specifiche Chiave

Alloggiamento da 150 mm — Pianificazione Armadio e Adattamento Meccanico

La larghezza di 150 mm colloca il PSM-45HVi nella stessa classe di alloggiamento di diversi moduli di fascia media della famiglia alpha i da 200 V. In un rack di azionamento HV, il PSM-45HVi è affiancato dai moduli SVM e SPM alpha i HV sul lato del bus DC e dal reattore CA e dai collegamenti di alimentazione dall'altro.

Il layout meccanico segue la stessa disposizione delle barre collegate della serie 200 V — collegamenti delle barre superiori e inferiori per il link DC, connettori laterali per l'alimentazione di controllo e i segnali di allarme.

Una macchina originariamente progettata per il PSM-45HVi avrà lo slot dell'armadio dimensionato per 150 mm; l'installazione di un modulo di larghezza diversa richiederebbe modifiche fisiche al sistema di montaggio.

Per i costruttori di macchine che acquistano un PSM-45HVi per una nuova costruzione, il formato standard da 150 mm significa che il modulo si integra nei rack di azionamento utilizzando lo stesso hardware di montaggio e gli stessi gruppi di barre collegate specificati da Fanuc per la famiglia HV.

Per gli ingegneri di manutenzione che acquistano una sostituzione, il formato da 150 mm è un utile parametro di verifica — confermare che l'unità di ricambio sia la variante da 150 mm prima di ordinare, poiché la famiglia A06B-6120 copre diverse classi di potenza con diverse larghezze di alloggiamento.

Il Bus DC da 565–679 V — Perché Queste Tensioni

L'alimentazione trifase CA da 400 V ha una tensione di picco linea-linea di circa 566 V (400 × √2). Il ponte di diodi trifase nel raddrizzatore di ingresso del PSM-45HVi carica i condensatori del bus DC a questo valore di picco a vuoto — da qui il limite inferiore di 565 V dell'intervallo di uscita regolato.

Sotto la regolazione di tensione del front-end attivo, il bus viene mantenuto tra 565 e 679 V durante il normale funzionamento. Il limite superiore rappresenta la tensione massima consentita del bus prima che intervenga il circuito di protezione da sovratensione (AL-7).

Durante la rapida decelerazione del mandrino — ad esempio, un motore mandrino da 22 kW che passa da 6000 giri/min a zero in meno di due secondi — il motore agisce come un generatore, spingendo corrente indietro verso il bus. Il front-end attivo inverte questa energia nella rete a 400 V anziché consentire alla tensione del bus di salire ad AL-7.

L'efficacia di questa rigenerazione attiva è il motivo per cui il PSM-45HVi è specificato per macchine di grandi dimensioni con mandrini ad alta inerzia; senza di essa, l'energia rigenerata da una pesante decelerazione del mandrino richiederebbe un resistore di scarica molto grande, e il carico termico dell'armadio durante un turno di ripetute accelerazioni e decelerazioni del mandrino sarebbe grave.

Allarmi Ventola: AL-2 e AL-A nel Contesto del Sistema HV

Il PSM-45HVi utilizza la stessa architettura a doppia ventola della famiglia PSM alpha i da 200 V, e la separazione degli allarmi tra AL-2 (ventola interna) e AL-A (ventola esterna del dissipatore) è ancora più urgente a 50 kW di uscita che a livelli di potenza inferiori.

A 50 kW, il calore generato nei moduli transistor da 1200 V a carico nominale è considerevole.

La ventola esterna del dissipatore (A90L-0001-0509) è il meccanismo principale per rimuovere questo calore — forza l'aria ambiente attraverso il blocco dissipatore alettato dove sono montati i transistor. Se questa ventola si ferma (AL-A), la temperatura del dissipatore sale rapidamente. Quanto rapidamente dipende dal carico: a 50 kW di uscita in un taglio di produzione, la velocità di aumento della temperatura senza ventola è significativamente più veloce che a carico parziale.

Il margine tra la temperatura ambiente e la soglia di protezione AL-3 (surriscaldamento dissipatore) viene consumato in minuti anziché in ore. AL-A su un PSM-45HVi in produzione è quindi un allarme di arresto e indagine, non di registrazione e continuazione.

La ventola interna (A90L-0001-0441#39) svolge un ruolo diverso ma ugualmente importante: gestisce l'ambiente termico della scheda PCB di controllo all'interno dell'alloggiamento del modulo. La temperatura della PCB influisce sull'affidabilità a lungo termine dei condensatori elettrolitici e di altri componenti sensibili alla temperatura sulla scheda di controllo.

AL-2 (ventola interna ferma) richiede la sostituzione immediata della ventola — il funzionamento continuo con la ventola interna guasta accelera l'invecchiamento dei componenti della scheda di controllo a una velocità che riduce misurabilmente la durata di servizio del modulo.

Entrambe le ventole sono parti di ricambio vendute separatamente e possono essere sostituite senza sostituire l'intero modulo.

Prima Generazione A06B-6120 Ancora in Campo Oggi

La serie di alimentatori HV aiPS di prima generazione A06B-6120 è stata prodotta nello stesso periodo della famiglia 200 V A06B-6110 — all'incirca dal 2004 alla fine degli anni 2000, prima che la serie HV di seconda generazione A06B-6150 la sostituisse.

Le macchine costruite in quel periodo di produzione si avvicinano ora o superano i quindici anni di servizio, il che significa che le unità PSM-45HVi attualmente in campo stanno entrando nell'età in cui l'ispezione proattiva dei componenti termici e la sostituzione delle ventole hanno un forte senso economico.

Un arresto di produzione non pianificato su un centro di lavorazione di grandi dimensioni — la macchina tipica per il PSM-45HVi — comporta un costo orario di fermo macchina sostanzialmente più elevato rispetto a un arresto di manutenzione programmata.

FAQ

D1: Il PSM-45HVi può essere utilizzato su un'alimentazione nordamericana da 480 V oltre che su un'alimentazione europea da 400 V?

Sì. L'intervallo di ingresso 400–480 V accoglie sia le alimentazioni da 400 V standard in Europa sia le alimentazioni trifase da 480 V (linea-linea) comuni negli impianti industriali nordamericani. Sono supportati sia 50 Hz che 60 Hz.

Il front-end attivo del modulo regola l'uscita del bus DC entro 565–679 V in tutto questo intervallo di ingresso, mantenendo prestazioni costanti indipendentemente dal fatto che l'alimentazione di fabbrica sia 400 V/50 Hz o 480 V/60 Hz.

D2: Quando il PSM-45HVi mostra AL-3 (surriscaldamento dissipatore), è sempre un guasto di raffreddamento o può indicare un transistor in avaria?

AL-3 viene attivato da un sensore termico sul dissipatore che supera la sua soglia. La causa più comune è un guasto di raffreddamento — AL-A (ventola esterna ferma) che è stato trascurato o rimandato, o un dissipatore bloccato da accumulo di polvere e trucioli che impedisce il flusso d'aria.

Un transistor in avaria che assorbe una corrente quiescente superiore al normale può anche generare calore in eccesso e alla fine spingere la temperatura del dissipatore alla soglia AL-3, anche con la ventola in funzione.

Se AL-3 si verifica con entrambe le ventole operative e le alette del dissipatore pulite, i moduli transistor meritano un'ispezione. Se AL-A ha preceduto AL-3, ripristinare prima il raffreddamento; AL-3 si cancellerà una volta che il dissipatore si sarà raffreddato, e i transistor potrebbero non essere danneggiati se l'evento di surriscaldamento è stato breve.

D3: Come si relaziona la serie A06B-6120 di prima generazione del PSM-45HVi con i moduli aiPS HV di seconda generazione? Esiste una designazione di sostituzione?

La famiglia PSM HV alpha i di seconda generazione porta la designazione della serie A06B-6150. L'A06B-6150-H045 è l'equivalente di seconda generazione dell'A06B-6120-H045, fornendo la stessa uscita da 50 kW alla stessa alimentazione 400–480 V e la stessa uscita bus DC da 565–679 V.

I due sono compatibili con gli stessi moduli amplificatori HV alpha i a valle (A06B-6127 SVM, A06B-6121 SPM). L'installazione di un A06B-6150-H045 come sostituzione di un A06B-6120-H045 guasto non richiede modifiche ai parametri o aggiustamenti al cablaggio.

D4: La scheda PCB di cablaggio dell'A06B-6120-H045 è A16B-2203-0637. È la stessa scheda utilizzata in altri moduli della serie A06B-6120?

L'A16B-2203-0637 compare specificamente nell'A06B-6120-H045. Altri moduli della serie A06B-6120 (diverse classi di potenza) possono utilizzare numeri di parte di schede diversi.

Quando si acquista una riparazione a livello di scheda per l'H045, la designazione A16B-2203-0637 deve essere abbinata con precisione — la sostituzione di una scheda da una variante diversa di A06B-6120 non è appropriata senza la verifica che le specifiche della scheda corrispondano.

Per la maggior parte delle situazioni sul campo, lo scambio dell'unità intera è più pratico rispetto all'approvvigionamento a livello di scheda.

D5: Quale codice AL appare quando l'ingresso del PSM-45HVi perde una fase e come dovrebbe essere indagato?

AL-E indica che il modulo ha rilevato una condizione di fase aperta — una delle tre fasi di ingresso è mancante o gravemente ridotta. Passaggi di indagine: controllare individualmente tutti e tre i fusibili di ingresso (un fusibile aperto monofase è una causa comune e non è sempre visibile solo con un'ispezione visiva — utilizzare un multimetro per confermare la continuità), confermare che l'interruttore automatico che alimenta il modulo non si sia aperto su un polo, e misurare le tre tensioni di fase ai terminali di ingresso del PSM-45HVi sotto carico per escludere un guasto del cavo di alimentazione. AL-E non indica un guasto interno del PSM; è un evento di qualità dell'alimentazione.
