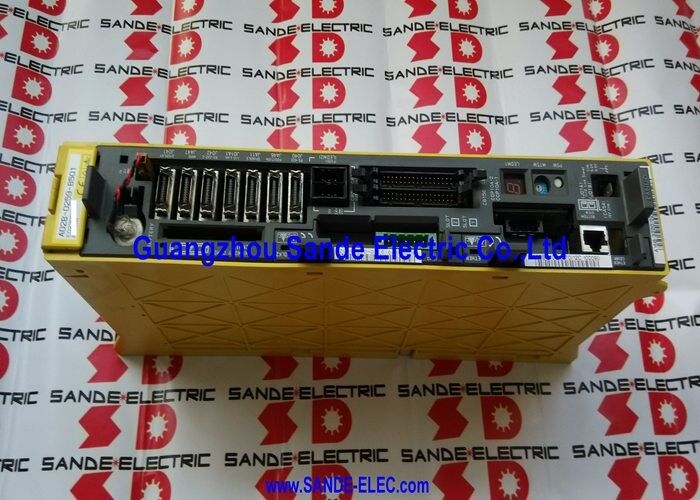

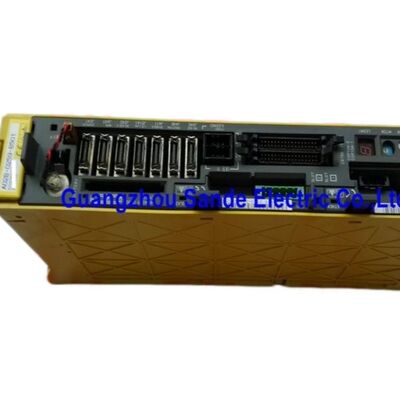

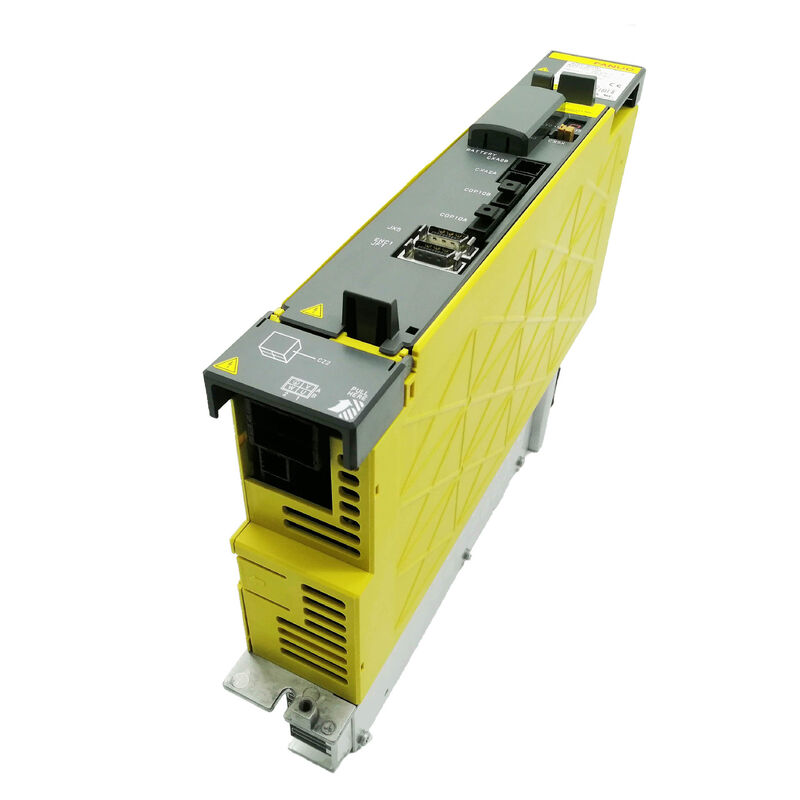

A06B-6124-H208 Fanuc servo amplificatore modulo A06B6124H208 A06B-6124-H208

FANUC A06B-6124-H208 Modulo alfa i servo a doppio asse

Visualizzazione

L'A06B-6124-H208 è un modulo di servoamplificatore Alpha i a doppio asse identificato nei riferimenti pubblici comeSVM2-40/80HViGli elenchi di sostituzione lo posizionano costantemente come un'unità servo FANUC a doppio asse ad alta tensione, con ingresso nominale di 565 ¢ 679 V, contesto di potenza di 8,6 kW, uscita massima di 480 V e nominale di corrente divisa di 9.1 A sull'asse L e 18.2 A sull'asse M.

Nelle applicazioni CNC pratiche, questo non è un amplificatore standard a due assi a bassa tensione.

Appartiene alla classe HVi, il che significa che è più appropriato per le macchine già costruite attorno all'architettura servo ad alta tensione di FANUC.

Per gli acquirenti industriali, questo rende l'esatta corrispondenza familiare particolarmente importante.perché un amplificatore HVi è normalmente selezionato come parte di un ambiente di cabina e di azionamento definito piuttosto che come un ampio sostituto di un altro modulo a doppio asse.

La struttura 40/80 a capacità mista è anche una delle caratteristiche tecniche chiave di questo modello, che indica immediatamente al lettore che i due assi non sono identici in classe di uscita,che è spesso critico nella corrispondenza di macchine reali.

Per la scrittura delle pagine di prodotto la posizione più utile è chiara: A06B-6124-H208 è un servomodulo ad alta tensione a doppio asse FANUC Alpha i, modello SVM2-40/80HVi,destinati alla sostituzione CNC esatta e al supporto del sistema di movimento.

Specificità principali

Domande frequenti

D1: Che tipo di prodotto è A06B-6124-H208?
Si tratta di un modulo di servoamplificatore a doppio asse FANUC Alpha i. Nell'uso pratico delle macchine, guida due servoassi da un unico gruppo di amplificatori e appartiene alla classe SVM2-40/80HVi,che la colloca nella porzione ad alta tensione della gamma servo Alpha i piuttosto che nella famiglia standard a bassa tensione.

D2: Perché è importante la designazione SVM2-40/80HVi?
Tale designazione ha due significati tecnici utili contemporaneamente: in primo luogo, indica che il modulo è a doppio asse; in secondo luogo, indica che i due assi appartengono a classi di uscita diverse, 40 e 80.

Nel lavoro di manutenzione pratico, questo è importante perché molte macchine sono progettate attorno a gruppi di assi a capacità mista,e utilizzando la simmetria sbagliata o classe di tensione può portare a una decisione di sostituzione errata.

D3: Che cosa significa la classificazione HVi in pratica?
HVi indica che il modulo appartiene a un ambiente di azionamento a tensione superiore.classe di isolamento, e della famiglia degli amplificatori.

Per gli acquirenti, questo significa che il modello dovrebbe essere accuratamente abbinato al sistema installato piuttosto che confrontato liberamente con gli amplificatori Alpha i standard a doppio asse.

D4: Le classificazioni dell'asse 9.1 A e 18.2 A sono utili durante la selezione?
Questi valori sono uno dei modi piu' veloci per confermare che si tratta di un modulo ad alta tensione a capacità mista piuttosto che simmetrico.

Nel lavoro pratico di manutenzione, questo aiuta gli ingegneri a confrontare l'amplificatore con l'unità installata e verificare che l'accoppiamento degli assi sulla macchina corrisponda alla struttura di uscita prevista dell'amplificatore.

Q5: Cosa devono verificare gli acquirenti prima di ordinare?
Gli acquirenti devono verificare il numero esatto della parte, la designazione SVM2-40/80HVi, l'ambiente dell'armadio HVi, la disposizione a due assi e la struttura di potenza e di asse della macchina originale.

Per questo tipo di amplificatore FANUC, la classe di tensione e l'identità della famiglia sono importanti quanto il codice di ordine stesso.
