Fanuc A06B-6132-H002 | Modulo Servo I/O Link Beta — BSVM1-20i, 200–240VAC, 8A/6.8A, 50/60Hz, Serie βiSV20, CNC

Panoramica

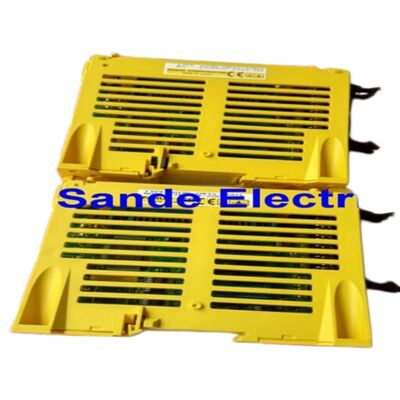

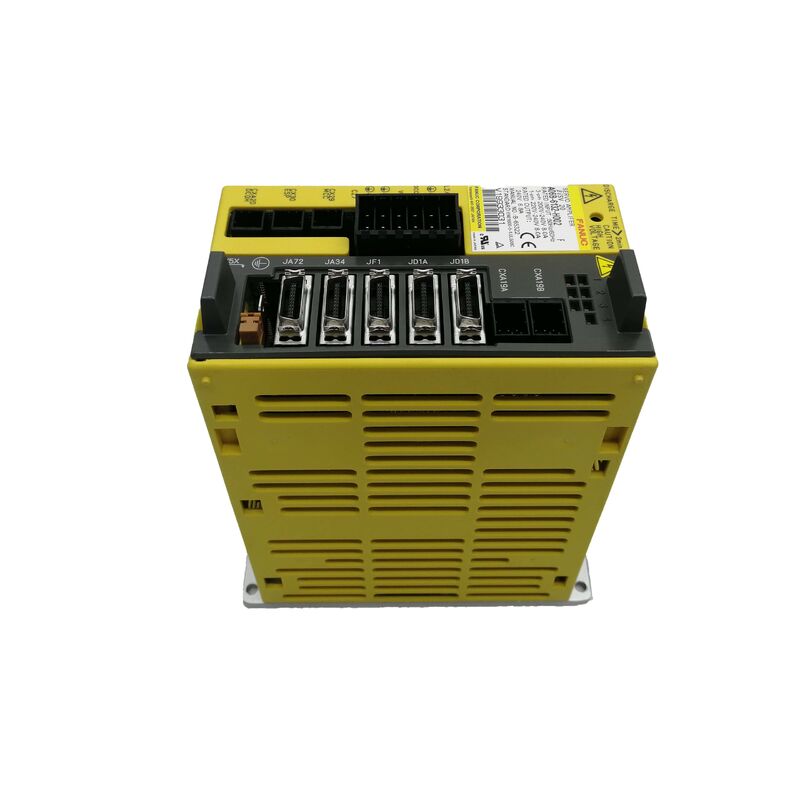

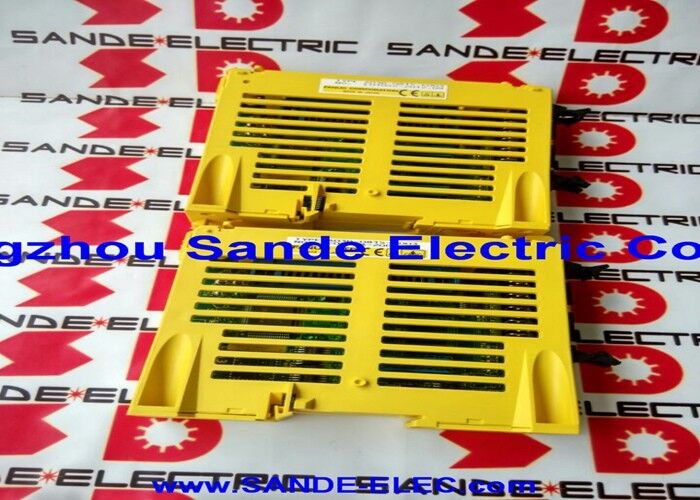

Il Fanuc A06B-6132-H002 è un modulo amplificatore servo serie Beta i configurato per l'interfaccia di comunicazione I/O Link di Fanuc, con una tensione nominale di 200–240V AC con capacità di corrente di ingresso di 8A e di uscita di 6.8A.

Questa è la configurazione BSVM1-20i — il "20i" identifica la classe di uscita all'interno della serie Beta i, dimensionata per pilotare i servomotori serie Fanuc βi utilizzati negli assi ausiliari, assi rotativi e controllo di dispositivi periferici su macchine utensili CNC.

Gli amplificatori servo Beta i con I/O Link occupano una nicchia specifica nell'architettura di azionamento di Fanuc.

Mentre gli assi macchina primari sono tipicamente pilotati da amplificatori serie alpha che comunicano con il CNC tramite FSSB (Fanuc Serial Servo Bus), gli assi ausiliari, i cambi utensile, i sistemi di pallet e le tavole rotanti a quarto asse utilizzano frequentemente azionamenti serie Beta che si connettono tramite il protocollo I/O Link.

Ciò separa il controllo del movimento ausiliario dal bus servo degli assi primari, consentendo al costruttore della macchina di posizionare l'azionamento ausiliario in modo indipendente e di collegarlo tramite il PMM (Power Mate Manager) o direttamente tramite I/O Link a controller CNC Fanuc compatibili, inclusi i modelli delle serie 15, 16, 18, 20, 21 e 0i.

Una considerazione pratica chiave con l'A06B-6132-H002 è il requisito di caricamento dei parametri. A differenza degli azionamenti che vengono preimpostati e funzionano immediatamente dopo la connessione, il BSVM1-20i richiede che i parametri servo specifici del motore vengano caricati nell'unità prima che funzioni.

Questo non è un difetto — è per progettazione, consentendo allo stesso modulo fisico di essere configurato per diversi modelli di motori Beta i caricando il set di parametri appropriato tramite il CNC o software dedicato per il caricamento dei parametri. Un'unità sostitutiva fornita senza i suoi parametri precaricati visualizzerà allarmi e rifiuterà di funzionare fino a quando i dati dei parametri corretti non saranno stati trasferiti.

Specifiche Chiave

Interfaccia I/O Link — Architettura Asse Beta nei Sistemi CNC Fanuc

L'I/O Link di Fanuc è un protocollo di comunicazione seriale dedicato che collega dispositivi periferici, moduli I/O e amplificatori servo serie Beta ai controlli CNC Fanuc senza occupare posizioni sul bus servo principale FSSB.

Per l'A06B-6132-H002, ciò significa che l'amplificatore si collega tramite la catena I/O Link — il CNC comunica i comandi del motore e riceve feedback tramite questa interfaccia piuttosto che tramite l'FSSB in fibra ottica utilizzato dagli amplificatori serie alpha sugli assi primari.

Nella progettazione pratica delle macchine utensili, la configurazione servo Beta I/O Link è la soluzione standard per i quarti assi, i motori di indicizzazione della torretta, gli attuatori di bloccaggio del pallet e altri assi ausiliari in cui i requisiti di qualità del controllo di posizione sono coerenti con le capacità dei motori Beta e non è necessaria la comunicazione FSSB a larghezza di banda completa.

Il CNC controlla questi assi tramite la funzione PMM (Power Mate Manager), trattandoli come posizioni controllate aggiuntive all'interno della sequenza di movimento complessiva della macchina.

La connessione I/O Link consente inoltre la comunicazione con altri dispositivi I/O sulla stessa linea — stazioni pulsanti, moduli I/O a relè, moduli di azionamento Beta aggiuntivi — tutti condividono la stessa catena seriale e riducono il numero totale di cavi nel quadro elettrico rispetto alle connessioni cablate individuali.

Caricamento Parametri — Essenziale Prima della Messa in Servizio

La dipendenza dai parametri del modulo BSVM1-20i è l'unico requisito operativo che lo distingue dalla sostituzione di un azionamento plug-and-play.

I parametri definiscono le caratteristiche specifiche del motore che l'azionamento necessita per controllare correttamente il motore: numero di coppie polari, risoluzione dell'encoder, corrente nominale, corrente massima, guadagno del loop di velocità, guadagno del loop di posizione e una serie di altri valori specifici del modello di motore.

Alla messa in servizio iniziale o dopo la sostituzione di un'unità guasta, i parametri vengono caricati dalla memoria parametri del CNC nella RAM interna del BSVM1-20i tramite il percorso di comunicazione I/O Link.

La procedura prevede l'immissione della modalità di scrittura dei parametri nel CNC, la selezione dell'asse di azionamento Beta e l'esecuzione della sequenza di inizializzazione dei parametri.

Una volta caricati, i parametri persistono attraverso i normali cicli di accensione — vengono persi solo se la batteria di backup nel modulo si scarica completamente o viene eseguita un'inizializzazione completa dei parametri.

FAQ

D1: Cosa succede se l'A06B-6132-H002 viene sostituito senza caricare prima i parametri?

L'azionamento visualizzerà allarmi servo sul pannello CNC e rifiuterà di funzionare. Allarmi comuni includono SV-401 (allarme sovracorrente) e SV-9001 o errori di inizializzazione simili, a seconda della versione del software di controllo. L'azionamento non è difettoso — semplicemente non ha dati di configurazione del motore.

I parametri devono essere caricati dal controller CNC prima che l'asse possa funzionare. Avere il backup dei parametri dall'azionamento originale, o ottenere il set di parametri corretto per il tipo specifico di motore Beta dalla documentazione dei parametri della macchina prima dell'installazione.

D2: Quali controlli CNC sono compatibili con l'interfaccia I/O Link dell'A06B-6132-H002?

L'A06B-6132-H002 è compatibile con i controlli CNC Fanuc che supportano la comunicazione servo I/O Link, incluse le serie 15 (versioni successive), 16, 18, 20, 21 e 0i.

La specifica funzione di controllo dell'asse PMM (Power Mate Manager) o I/O Link deve essere abilitata nelle opzioni software del CNC e l'asse configurato nei parametri di controllo. La compatibilità con una specifica macchina deve essere verificata rispetto alla documentazione del costruttore della macchina o alla matrice di compatibilità degli azionamenti di Fanuc.

D3: Quali modelli di motori Beta i può pilotare il BSVM1-20i?

Il BSVM1-20i è dimensionato per la gamma di motori βiS 4 e βiS 8 all'interno della famiglia di servomotori Beta i, che coprono la capacità di uscita da bassa a media della serie Beta.

La compatibilità effettiva del modello di motore dipende dalla configurazione dei parametri caricati nell'azionamento — il modulo può essere impostato per pilotare diverse varianti di motori Beta i all'interno del suo inviluppo di corrente caricando il set di parametri corrispondente. Confermare il modello di motore di destinazione rispetto alla tabella di selezione degli amplificatori servo serie Beta di Fanuc.

D4: La corrente di ingresso è 8A e l'uscita è 6.8A — perché l'ingresso è maggiore dell'uscita?

La corrente di ingresso viene prelevata dall'alimentazione AC, che include le perdite di conversione nel raddrizzatore e nel banco di condensatori del bus DC, l'alimentazione logica dell'azionamento stesso e la capacità di scarica rigenerativa.

La corrente di uscita di 6.8A è la corrente AC continua erogata agli avvolgimenti del motore.

La differenza tiene conto delle perdite dell'elettronica di potenza (dissipazione di calore nei transistor di commutazione) e dell'overhead dei circuiti interni dell'azionamento. La capacità di corrente di picco durante i transitori di accelerazione supera la corrente di uscita continua nominale.

D5: L'A06B-6132-H002 può essere riparato se il modulo si guasta?

Sì. Il BSVM1-20i ha un'architettura circuitale ben documentata ed è regolarmente riparato da officine di assistenza formate da Fanuc. Modalità di guasto comuni includono il degrado dei condensatori sul bus DC, il guasto dei transistor di uscita (solitamente a causa di guasto dell'isolamento del cavo motore che causa corrente di guasto), e guasti ai circuiti dell'interfaccia I/O Link dovuti a transitori elettrici.

Un modulo riparato e testato con i parametri corretti caricati è funzionalmente equivalente a un modulo nuovo.

I programmi di scambio — in cui l'unità guasta del cliente viene ricondizionata e restituita, o viene fornita un'unità pre-testata — sono il modello commerciale standard per l'approvvigionamento di sostituzioni A06B-6132-H002.
