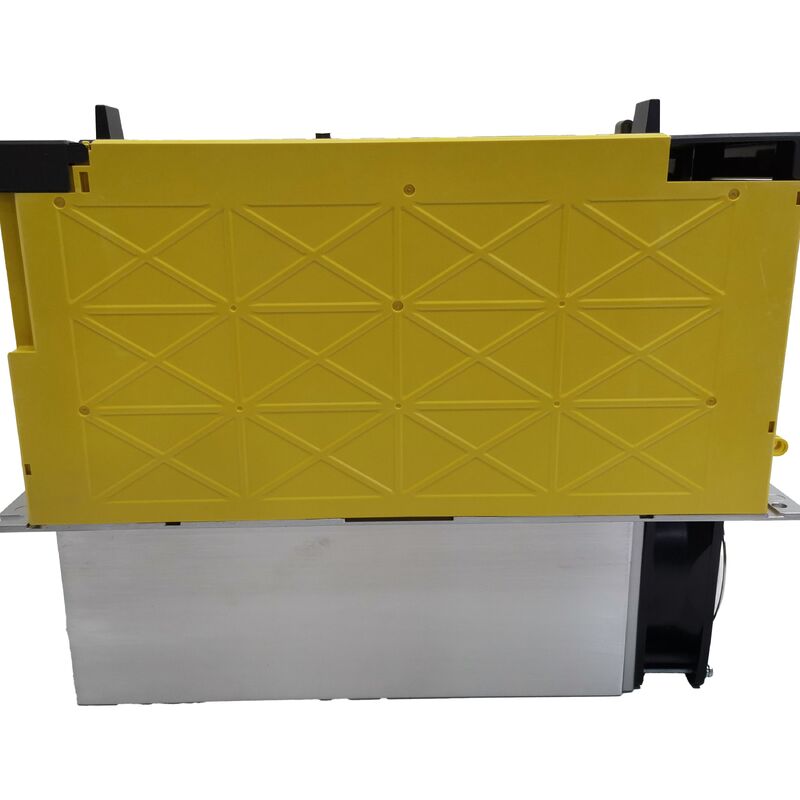

Modulo amplificatore servo Fanuc A06B-6140-H030 A06B6140H030 A06B-6140-H030

FANUC A06B-6140-H030 | Alimentatore Alpha i aiPS-30 — 35 kW / 44 kVA / Rigenerativo / 200–240V

Fondamento di alimentazione del cabinet — Cosa fa l'aiPS-30

L'A06B-6140-H030 è l'aiPS-30 — l'alimentatore Alpha i da 35 kW della famiglia FANUC A06B-6140. Nell'architettura del drive Alpha i, il PSM è il fondamento di alimentazione per l'intero cabinet del drive: converte la corrente alternata trifase in ingresso nella tensione di bus DC regolata da cui attinge ogni modulo amplificatore servo Alpha i (αiSVM) e modulo amplificatore mandrino (αiSPM) collegato. Il PSM non è un drive per un singolo asse; è la fonte di alimentazione condivisa che rende possibili tutti gli assi.

Con un'uscita nominale di 35 kW, una capacità dell'apparecchiatura in ingresso di 44 kVA e il supporto per un'uscita motore combinata fino a 64 kW, l'aiPS-30 si posiziona nella fascia alta della gamma di alimentatori Alpha i. Il limite di uscita motore di 64 kW — sostanzialmente superiore alla potenza nominale continua di 35 kW — riflette la domanda di picco combinata a breve termine durante l'accelerazione multi-asse, che attinge a tutti i moduli collegati contemporaneamente.

Il controllo rigenerativo è ciò che distingue l'Alpha i PSM da un raddrizzatore passivo. Durante la decelerazione del motore, l'energia cinetica ritorna dai motori attraverso i moduli di drive al bus DC. Un sistema passivo deve dissipare questa energia in resistori di frenatura. Lo stadio rigenerativo attivo dell'aiPS-30 restituisce questa energia all'alimentazione AC — riducendo il consumo energetico ed eliminando i problemi di gestione termica associati al funzionamento dei resistori di frenatura.

Specifiche chiave

Confronto tra aiPS-30 e modelli Alpha i PSM più grandi

La famiglia A06B-6140 copre una gamma di moduli aiPS con diverse potenze nominali in uscita. L'H030 (aiPS-30 a 35 kW / 44 kVA) è posizionato per configurazioni multi-asse medio-grandi. La selezione della corretta potenza nominale del PSM per una specifica configurazione di drive richiede il calcolo della somma della domanda continua dei moduli di drive collegati — non solo delle loro potenze di picco. Un PSM sottodimensionato va in protezione sotto carichi di produzione sostenuti; un PSM sovradimensionato rappresenta un costo inutile senza benefici funzionali.

FAQ

D1: Cosa indica la designazione aiPS-30?

aiPS identifica questo come un modulo di alimentazione Alpha i — la fonte di alimentazione del bus DC a livello di cabinet per i sistemi di drive Alpha i, non un amplificatore di asse servo o mandrino. Il "30" identifica la classe di potenza all'interno della famiglia aiPS. Con un'uscita nominale di 35 kW e una capacità del circuito principale di 44 kVA, l'aiPS-30 serve cabinet di drive multi-asse medio-grandi.

D2: Perché il controllo rigenerativo è importante in un PSM?

Il controllo rigenerativo consente ai motori in decelerazione di restituire l'energia di frenatura all'alimentazione AC anziché dissiparla sotto forma di calore nei resistori di frenatura. Ciò riduce i requisiti di raffreddamento del cabinet e il consumo energetico. Semplifica inoltre il design del cabinet del drive — nessun resistore di frenatura, nessun interruttore termico, nessun calcolo di dimensionamento per la potenza del resistore. Per macchine con cicli di decelerazione ad alta inerzia frequenti, il risparmio energetico è misurabile.

D3: Qual è la differenza tra l'uscita nominale di 35 kW e l'uscita motore di 64 kW?

I 35 kW sono l'uscita continua sostenibile del PSM. Il massimo motore di 64 kW riflette la domanda di picco combinata a breve termine supportata durante l'accelerazione multi-asse simultanea. Il sistema di drive è progettato per gestire una domanda di picco breve al di sopra della potenza nominale continua — dall'energia immagazzinata nei condensatori del bus DC e dal sovraccarico di breve durata dell'alimentazione — prima che si applichino le protezioni termiche.

D4: Come si seleziona la corretta potenza nominale aiPS per una specifica macchina?

Sommare la domanda di corrente continua di tutti i moduli αiSVM e αiSPM collegati nel tipico ciclo di lavoro di produzione della macchina. Questo totale deve rientrare nell'uscita nominale di 35 kW del PSM. Il limite di uscita motore di 64 kW fornisce margine per i picchi di accelerazione, ma non è la cifra di dimensionamento continua. Un aiPS sottodimensionato andrà in protezione sotto carichi di produzione sostenuti.

D5: La sostituzione dell'aiPS-30 richiede modifiche ai parametri CNC?

No. Il PSM non memorizza parametri CNC o configurazioni di asse. Dopo la sostituzione fisica, ripristinare l'alimentazione e verificare la corretta tensione del bus DC sui moduli di drive collegati prima di abilitare gli assi. Verificare che il collegamento di comunicazione FSSB dal CNC alla catena di drive sia integro — una sostituzione dell'aiPS che disturbi il percorso dei cavi può introdurre guasti di comunicazione che sembrano non correlati alla sostituzione del PSM.
