Fanuc A06B-6200-H008 | Alimentatore αiPS-7.5 — Ingresso 200–240VAC / 33A, Uscita 283–339VDC / 9.4kW, Rigenerazione di potenza, Serie αi-B

Panoramica

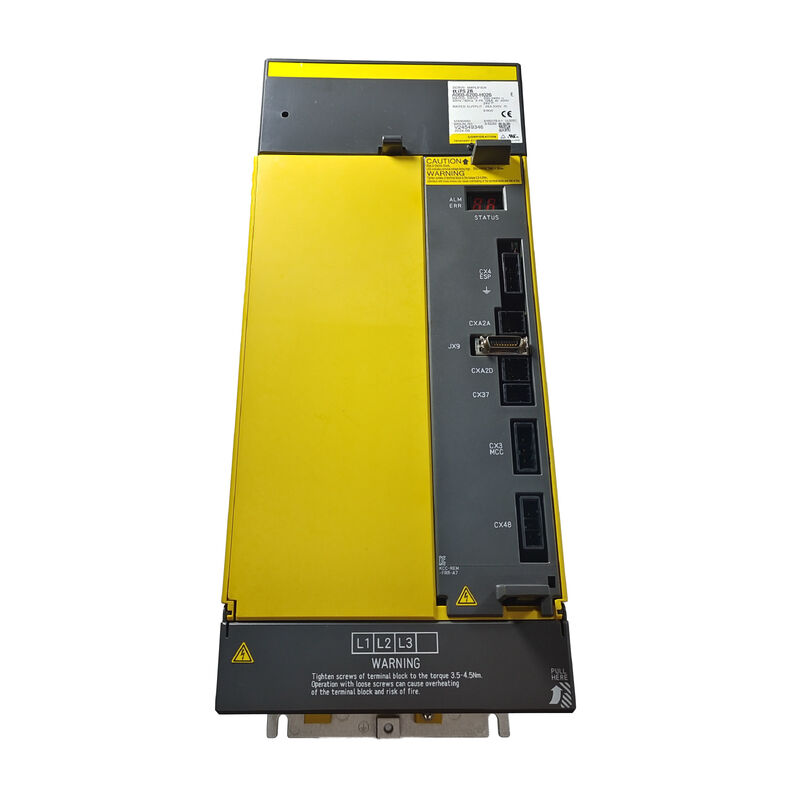

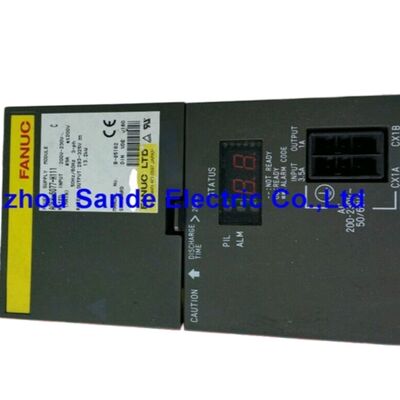

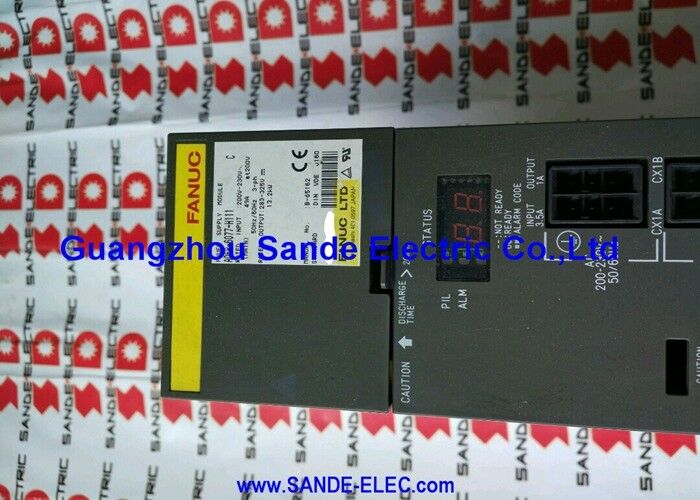

Il Fanuc A06B-6200-H008 è l'αiPS-7.5, un compatto modulo di alimentazione della serie αiPS-B che converte 200–240VAC trifase a 33A in un bus da 283–339VDC con un'uscita nominale di 9.4kW, con rigenerazione attiva di potenza.

Come offerta di livello entry-to-mid all'interno della linea A06B-6200 αiPS-B, l'αiPS-7.5 si rivolge a configurazioni di macchine CNC di piccole e medie dimensioni — pochi assi servo αiSV-B a corrente leggera-moderata più un modulo mandrino αiSP-B più piccolo, dove la domanda simultanea di picco combinata rimane entro la capacità del bus di 9.4kW.

Esistono due versioni di produzione dell'H008: l'αiPS-7.5 originale e l'αiPS-7.5-B revisionato (la generazione "-B" che corrisponde agli amplificatori αiSV-B e αiSP-B).

Queste due versioni condividono lo stesso numero di parte (A06B-6200-H008) ma differiscono nelle loro revisioni hardware interne.

Al momento dell'ordine di una sostituzione, specificare quale generazione è attualmente installata — confermata dall'etichetta del modulo o dalla documentazione del costruttore della macchina — garantisce che venga fornita la revisione corretta ed evita potenziali problemi di compatibilità con i moduli amplificatori αi-B collegati.

Con un'uscita del bus di 9.4kW da un ingresso di 33A, l'αiPS-7.5 è il PSM più compatto della gamma αiPS-B che supporta ancora una combinazione significativa multi-asse e mandrino.

È specificato in modo appropriato per piccole VMC (centri di lavoro verticali), torni CNC compatti con potenza del mandrino moderata e centri di foratura e maschiatura dove la potenza del mandrino è nella classe 5.5–7.5kW e due o tre assi servo leggeri completano la configurazione di azionamento.

Specifiche chiave

αiPS-7.5 vs αiPS-7.5-B — Due generazioni, un numero di parte

L'A06B-6200-H008 copre sia l'αiPS-7.5 originale che la successiva revisione αiPS-7.5-B. Entrambi forniscono la stessa uscita del bus di 9.4kW / 283–339VDC dagli stessi parametri di ingresso AC e portano lo stesso numero di parte.

La revisione "-B" allinea il PSM con gli amplificatori di generazione B αiSV-B e αiSP-B, incorporando revisioni hardware che corrispondono ai protocolli di interconnessione e comunicazione di tali amplificatori.

Quando una macchina è dotata di amplificatori αiSV-B o αiSP-B (il sistema αi-B di generazione attuale), la variante αiPS-7.5-B dell'H008 è il PSM corretto.

Installare l'αiPS-7.5 originale in un sistema -B — o viceversa — può causare allarmi di comunicazione o segnalazioni PSM-amplificatore erratiche.

I fornitori di servizi esperti nei sistemi Fanuc αi-B mantengono la capacità di identificare quale generazione è fisicamente installata in una macchina, sia dalle marcature di revisione hardware interne che dalla documentazione di configurazione della macchina, e possono fornire la generazione H008 appropriata come sostituzione.

Capacità del bus di 9.4kW — Configurazione pratica della macchina

L'uscita del bus DC da 9.4kW può supportare combinazioni come: un modulo mandrino αiSP-5.5 (mandrino nominale da 5.5kW) più due o tre moduli servo αiSV a corrente leggera o moderata (ad esempio, 1.25kW ciascuno per assi di fascia media), o un mandrino di potenza superiore (αiSP-7.5, classe 7.5kW) con uno o due assi servo leggeri. Le configurazioni che superano la domanda di picco combinata di 9.4kW richiedono l'αiPS-11 (A06B-6200-H011) al livello di capacità successivo.

Il limite di 9.4kW si applica alla domanda di picco simultanea — una macchina in cui il mandrino e tutti gli assi non raggiungono mai i loro carichi massimi simultaneamente opererà con un margine effettivo più elevato di quanto suggerisca il calcolo.

Un dimensionamento conservativo del PSM per carichi di picco simultanei completi protegge dagli allarmi AL-04 (sottotensione del link DC) durante le sequenze di produzione più impegnative.

Raffreddamento a doppia ventola — Dettagli sulla gestione termica

La disposizione a doppia ventola dell'αiPS-7.5 separa i compiti di raffreddamento interni ed esterni. La ventola interna (A90L-0001-0580#B) fa circolare l'aria attraverso il PCB di controllo e i componenti del raddrizzatore all'interno dell'involucro del modulo.

La ventola esterna (A90L-0001-0576) spinge l'aria sulle alette del dissipatore di calore esterno dove i principali transistor di potenza dissipano il loro carico termico. Entrambe le ventole sono monitorate in tempo reale: il modulo genera AL-02 quando la ventola interna si ferma e AL-10 quando la ventola esterna si ferma, indipendentemente dal fatto che si sia già verificato un sovraccarico termico.

Il monitoraggio dello stato delle ventole fornisce un preavviso prima che si verifichino danni termici — una caratteristica critica a 9.4kW dove il flusso di potenza sostenuto attraverso i transistor principali genera un calore continuo sostanziale.

La sostituzione delle ventole in un ciclo di manutenzione programmata (coerente con la vita nominale dei cuscinetti della ventola) previene arresti di emergenza guidati da allarmi durante la produzione.

FAQ

D1: Qual è la differenza tra l'A06B-6200-H008 (αiPS-7.5) e l'A06B-6115-H006 (PSMR-5.5i)?

L'A06B-6115-H006 proviene dalla precedente serie αi PSR (rigenerazione a resistore), fornendo 9.4kW dal suo bus DC ma dirigendo l'energia di frenata rigenerata a un resistore di scarica esterno.

L'A06B-6200-H008 proviene dalla serie αiPS-B (rigenerazione attiva di potenza), fornendo la stessa uscita del bus di 9.4kW ma restituendo attivamente l'energia di frenata alla rete elettrica AC. L'αiPS-B è un prodotto di generazione successiva con maggiore efficienza e nessun requisito per un'unità di scarica esterna.

I due non sono intercambiabili — utilizzano diversi sistemi di connettori del bus e schemi di distribuzione a 24V appropriati alle rispettive generazioni di amplificatori.

D2: L'αiPS-7.5 e l'αiPS-7.5-B condividono lo stesso numero di parte — come faccio a sapere quale versione è nella mia macchina?

L'etichetta frontale del modulo o le marcature del PCB interno mostrano tipicamente la revisione hardware.

La documentazione elettrica del costruttore della macchina o la distinta base (BOM) specificheranno se l'installazione originale era l'αiPS-7.5 o l'αiPS-7.5-B. Se questa documentazione non è disponibile, un fornitore di servizi formato da Fanuc può identificare la versione installata tramite l'ispezione fisica del modulo.

Comunicare sempre quale generazione si richiede quando si cerca una sostituzione — un fornitore competente confermerà la revisione prima della spedizione.

D3: Qual è la classificazione del circuito di protezione di ingresso necessaria per l'A06B-6200-H008?

Con un ingresso nominale di 33A a 200V su trifase, il circuito di protezione del ramo AC dovrebbe essere classificato sopra i 33A per evitare scatti intempestivi durante l'inrush di avvio del PSM e il normale funzionamento. Le linee guida di installazione di Fanuc raccomandano tipicamente da 1,25 a 1,5 volte la corrente di ingresso nominale come classificazione minima del breaker, dando un minimo di 41–50A per l'αiPS-7.5.

Il tipo esatto di breaker, la capacità di interruzione e la caratteristica di intervento termomagnetico o elettronico devono essere conformi al codice elettrico locale dell'installazione. Coordinarsi con il documento di specifica elettrica del costruttore della macchina per la selezione del breaker originale.

D4: L'A06B-6200-H008 può alimentare una configurazione di macchina che in precedenza utilizzava l'A06B-6110-H008 (αi PS-7.5)?

Sia l'A06B-6110-H008 che l'A06B-6200-H008 forniscono 9.4kW da un bus DC da 283–339VDC. Tuttavia, servono generazioni di amplificatori diverse: la serie A06B-6110 è progettata per gli amplificatori servo αi di prima generazione (serie A06B-6114 SVM), mentre la serie A06B-6200 è progettata per la generazione αi-B (serie A06B-6220/6221 SVM-B).

L'hardware del connettore del bus e la distribuzione a 24V differiscono tra le generazioni. La sostituzione del PSM di generazione -B in una macchina con amplificatori αi di prima generazione non è una configurazione supportata — abbinare la generazione del PSM alla generazione dell'amplificatore installato.

D5: Qual è la sequenza diagnostica corretta quando l'A06B-6200-H008 mostra AL-04 (sottotensione del bus DC)?

AL-04 indica che la tensione del bus DC è scesa al di sotto della soglia minima.

Iniziare controllando l'ingresso AC trifase: misurare la tensione di ciascuna fase per confermare che tutte e tre le fasi siano presenti e bilanciate. Verificare che il circuito di protezione di ingresso non sia scattato. Verificare che il reattore di linea AC (se installato) sia integro e che i suoi collegamenti siano sicuri.

Se l'alimentazione AC appare sana, controllare la carica del condensatore del bus DC osservando lo stato dei LED del modulo — il modulo normalmente indica "carica completata" prima di abilitarsi. Se la sequenza di pre-carica (AL-05) è stata precedentemente registrata come allarme, il circuito di pre-carica o i condensatori del bus DC potrebbero essersi degradati e richiedere un'indagine specialistica.

Non spegnere e riaccendere ripetutamente per cancellare AL-04 senza prima verificare la condizione dell'alimentazione AC.
