| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-6220-H026#H600 |

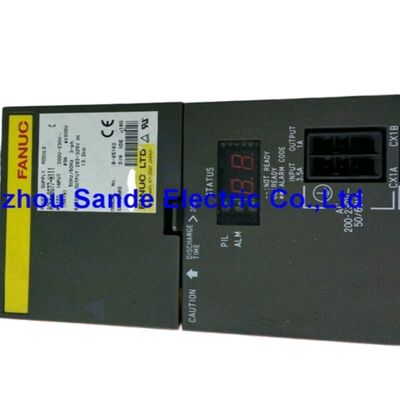

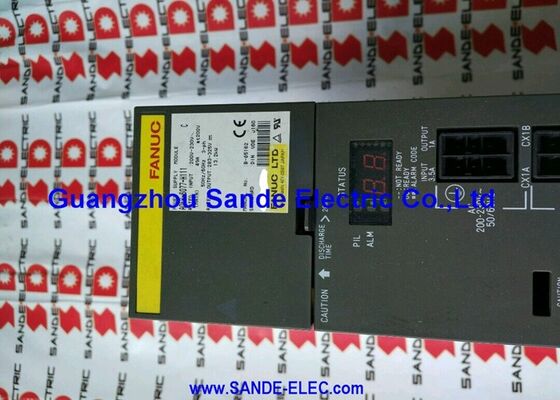

Il Fanuc A06B-6220-H026#H600 è il modulo amplificatore mandrino AiSP-26 della serie di amplificatori mandrino Fanuc A06B-6220 αi-B, che fornisce un'uscita nominale di 128A da un bus DC di 283–339V con un ingresso di 105A.
Come parte della generazione di prodotti αi-B, rappresenta un'evoluzione significativa rispetto ai precedenti moduli SPM della serie alpha: profilo fisico più sottile, gestione termica migliorata e compatibilità con i controlli CNC serie αi di Fanuc che costituiscono la base delle moderne installazioni di centri di lavoro ad alte prestazioni.
Il "26" nella designazione AiSP-26 si riferisce alla classe di potenza del motore mandrino per cui questo modulo è progettato — i motori mandrino αi di classe 26kW utilizzati su grandi centri di lavoro, sistemi di lavorazione ad alta velocità e centri di tornitura pesanti, dove la potenza del mandrino alla massima velocità di rimozione del materiale richiede un'uscita sostenuta di 26kW dall'azionamento del mandrino.
Con un'uscita nominale di 128A, l'AiSP-26 ha la capacità di corrente per sostenere la piena coppia continua del motore al suo punto di potenza nominale, con margine per le correnti di picco di breve durata durante l'accelerazione del mandrino.
Il suffisso #H600 identifica questa come la variante standard della serie con ingresso 200V dell'AiSP-26.
La serie αi-B di Fanuc è disponibile sia in varianti con ingresso 200V che 400V — la designazione #H600 colloca questo modulo nella categoria 200V (bus DC 283–339V), appropriata per macchine collegate a infrastrutture CA trifase standard da 200–240V senza il trasformatore elevatore che gli azionamenti mandrino da 400V richiederebbero sui siti a tensione standard.
| Parametro | Valore |
|---|---|
| Modello modulo | αiSP-26-B |
| Tensione di ingresso | Bus DC 283–339V |
| Corrente di ingresso | 105A |
| Tensione di uscita massima | 240V CA |
| Corrente di uscita nominale | 128A |
| Serie | αi-B (ingresso 200V) |
| Suffisso | #H600 (serie standard 200V) |
| Controlli compatibili | FANUC 30i/31i/32i e serie αi |
| Funzioni mandrino | Cs, maschiatura rigida, sincro, orientamento |
La serie αi-B rappresenta la piattaforma integrata attuale di Fanuc per amplificatori servo e mandrino. Rispetto alla vecchia serie alpha (A06B-6078/6088/6102), la serie αi-B impiega una struttura modulare più sottile che riduce lo spazio sul binario dell'armadio per modulo e utilizza un bus DC condiviso prelevato dai moduli di alimentazione (PSM) serie αi (A06B-6220).
La ridotta profondità fisica dei moduli αi-B consente un imballaggio più compatto dell'armadio quando più moduli amplificatori sono installati uno accanto all'altro.
L'algoritmo di controllo del mandrino nella piattaforma αi-B incorpora avanzamenti nel controllo HRV (High Response Vector) affinati nel corso di più generazioni.
Per l'AiSP-26 che aziona un motore mandrino αi di classe 26kW, ciò si traduce in una rapida risposta della coppia durante i transitori di carico del mandrino — quando l'utensile da taglio incontra una zona di materiale duro o quando il mandrino deve regolare rapidamente la velocità per mantenere una velocità superficiale costante — e una regolazione accurata della coppia che determina la consistenza della finitura superficiale lavorata.
L'architettura diagnostica migliorata della serie αi-B significa codici di allarme più granulari e una risposta più rapida agli allarmi rispetto alla vecchia generazione, riducendo il tempo tra un evento di guasto e la sua identificazione da parte dell'operatore CNC.
Il modulo visualizza gli stati di allarme sui suoi indicatori LED, mentre il display degli allarmi del CNC fornisce il codice di allarme completo e la descrizione.
L'interfaccia di tipo B dell'AiSP-26 (standard per i moduli αi-B) abilita la suite completa di funzioni avanzate del mandrino da cui dipendono i moderni centri di lavoro e torni CNC. Il controllo di contouring Cs utilizza il mandrino come asse di posizione rotante — su un tornio, ciò consente operazioni di fresatura, foratura e filettatura sulla faccia e sulla circonferenza del pezzo senza un meccanismo di indicizzazione separato.
La maschiatura rigida sincronizza la posizione angolare del mandrino con l'avanzamento lineare dell'asse Z attraverso ogni passo della filettatura, eliminando il mandrino flottante e consentendo maschiature ad alta velocità con una qualità del filetto che i sistemi flottanti non possono eguagliare.
La sincronizzazione del mandrino coordina due mandrini su un tornio a doppio mandrino, abbinando le loro velocità angolari e posizioni durante il trasferimento del pezzo dal mandrino principale a quello secondario.
Con una capacità di uscita di 128A, l'AiSP-26 supporta queste operazioni del mandrino in modalità servo — che richiedono una larghezza di banda di controllo della corrente maggiore rispetto alla semplice regolazione della velocità — senza i problemi di margine di corrente che sorgono quando si utilizzano azionamenti mandrino sottodimensionati per il contouring Cs a basse velocità.
D1: Quali motori mandrino αi sono abbinati alla corrente nominale dell'AiSP-26?
L'uscita nominale di 128A corrisponde ai motori mandrino serie αi nella gamma di potenza continua 22–26kW, in particolare i motori di classe αi22/12000 e αi26 utilizzati su grandi centri di lavoro e centri di tornitura.
Il modello specifico del motore determina la configurazione dei parametri caricati nel modulo — la corrente nominale, il tipo di sensore di velocità e i coefficienti di controllo sono tutti parametri specifici del motore che devono essere impostati correttamente prima che il mandrino possa funzionare.
D2: Cosa distingue il suffisso #H600 dalle altre varianti di suffisso?
Il suffisso #H600 identifica il modulo della serie con ingresso 200V standard, progettato per tensioni del bus DC nell'intervallo 283–339V generate dal PSM serie 200V αi standard. Altre varianti di suffisso come #H580 identificano la serie ad alta tensione 400V (operante da bus DC 565–679V).
Le due serie non sono intercambiabili — gli stadi di conversione di potenza, le tensioni nominali dei transistor e la tensione di uscita del motore differiscono tra i moduli di ingresso 200V e 400V. Verificare sempre il tipo di PSM e di infrastruttura di alimentazione della macchina prima di ordinare un modulo mandrino sostitutivo.
D3: La serie αi-B utilizza un "profilo più sottile" — come si confronta fisicamente con i vecchi moduli mandrino alpha A06B-6088?
I moduli mandrino αi-B sono significativamente più sottili in profondità rispetto ai moduli SPM alpha alpha di prima generazione A06B-6088, consentendo più moduli per unità di lunghezza del binario dell'armadio.
La serie αi-B utilizza anche un sistema di connessione del bus e uno standard di connettore diversi rispetto alla vecchia serie alpha — le due serie non sono fisicamente intercambiabili nello stesso binario di azionamento.
Una macchina che passa da alpha a αi-B richiede la sostituzione del PSM e potenzialmente l'hardware di montaggio del binario di azionamento, oltre ai moduli mandrino e servo.
D4: Quali controlli CNC sono compatibili con l'A06B-6220-H026#H600?
I moduli mandrino serie αi-B comunicano tramite l'interfaccia seriale per mandrino serie αi, compatibile con le serie di controlli FANUC 30i/300is/300i, 31i/310is/310i (A5 e standard) e 32i/320is/320i, nonché con i controlli precedenti 15i, 16i, 18i e 21i dotati di configurazioni di azionamento serie αi.
La revisione specifica del firmware e il set di opzioni software del CNC determinano la gamma completa di funzioni del mandrino disponibili — confermare le specifiche dell'interfaccia mandrino del CNC di destinazione rispetto alla documentazione del modulo amplificatore mandrino serie αi-B prima dell'installazione.
D5: Quali sono le cause di guasto più probabili per l'AiSP-26 in servizio di produzione?
Il guasto dell'isolamento del motore mandrino che causa corrente di guasto verso lo stadio di uscita è lo scenario di guasto improvviso più comune — testare sempre l'isolamento degli avvolgimenti del motore verso terra di protezione (accettabile: diverse centinaia di megaohm o superiori) prima di concludere che il modulo si è guastato.
Il guasto della ventola di raffreddamento che porta al sovraccarico termico è il guasto più comune correlato alla manutenzione; sia la ventola elettronica interna che qualsiasi ventola del dissipatore di calore esterna devono essere verificate come operative durante i controlli di routine.
L'invecchiamento dei componenti della scheda di controllo nel corso degli anni di servizio può produrre errori intermittenti dell'asse Cs o della maschiatura rigida che non appaiono come allarmi fissi — questi guasti intermittenti richiedono tipicamente la riparazione piuttosto che la regolazione dei parametri.
