Nuovo Fanuc A06B-0205-B001 α Serie AC Servo Motor per piattaforme CNC consolidate e sostituzione affidabile dell'asse

FANUC · AC SERVO MOTOR · α SERIE · NUOVA UNITA

Cosa stai guardando?

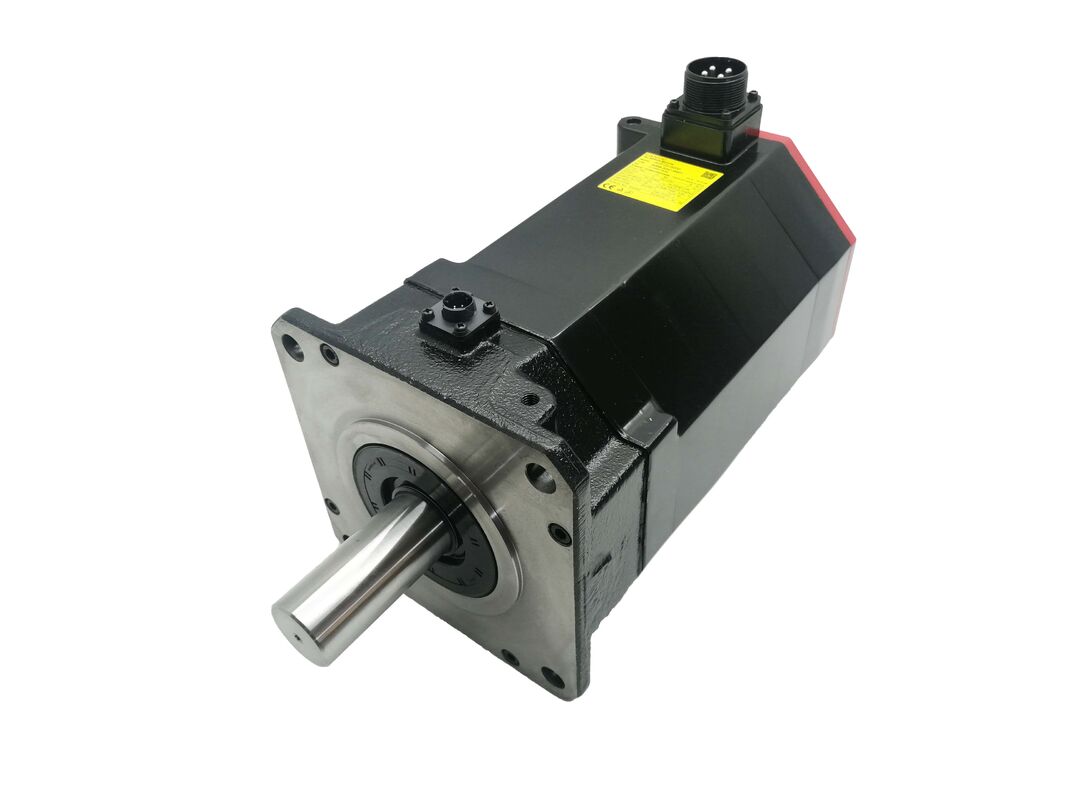

The Fanuc A06B-0205-B001 is a brushless AC servo motor from Fanuc's α series — the generation of Fanuc servo motors that defined the company's AC servo platform across a broad span of CNC machine tool productionQuesto elenco è unnuova unità- non rifatto, non ristrutturato, non ricostruito da un nucleo usato - nuovo vecchio stock in condizioni originali di fabbrica, con la piena integrità meccanica ed elettrica che ciò implica

Questa distinzione ha un peso reale nel mondo della manutenzione. I motori della serie α sono componenti maturi per ogni misura ̇ le macchine per le quali sono stati progettati funzionano da anni,A volte decenni.Quando un motore si guasta su tale apparecchiatura, la decisione di sostituzione si riduce a una semplice domanda: si desidera un'unità con una storia di servizio sconosciuta o una che non è mai stata installata?Per macchine critiche per la produzione in cui i tempi di fermo non pianificati sono costosi, la risposta è di solito chiara.

Il suffisso B001 definisce le specifiche di codificatore e la configurazione del connettore di questa unità.e se il motore si installa direttamente nella macchina senza modifica del cablaggio. Il numero completo della parte base modello e il suffisso B001 insieme è la specifica. Nessun elemento è un dettaglio da approssimare quando si acquista una sostituzione.

Specificità principali

La serie α: il suo posto nella storia di Fanuc e la tua strategia di manutenzione

Lo sviluppo dei servomotori di Fanuc è passato attraverso diverse generazioni distinte dal servomotore DC iniziale attraverso la transizione AC e nelle attuali piattaforme αi e βi.La serie α rappresenta un capitolo cruciale di questa storia.: è stata la prima linea di prodotti servo CA completamente matura di Fanuc, distribuita su larga scala in tutta la produzione globale di macchine utensili CNC dalla fine degli anni '80 fino agli anni '90 e negli anni 2000.

Le macchine costruite attorno ai motori della serie α sono ora ben entrate nella loro vita di servizio.Molti continuano a produrre parti con profitto ̇ negozi di utensili e matrice, le operazioni di lavorazione a subfornitura e le fabbriche di componenti automobilistici dispongono tutte di apparecchiature di questa categoria.Sostituire macchine funzionali che mantengono la tolleranza non è sempre la scelta economicamente razionale., in particolare quando l'alternativa è una spesa in capitale in concorrenza con altre priorità.

Per queste macchine, la fornitura di nuovi motori della serie α non è una curiosità, ma una pratica risorsa di manutenzione.numero corretto della parte, corretta interfaccia del codificatore, corretta geometria del connettore, nessun adattamento richiesto.

Tre elementi definiscono le caratteristiche di funzionamento del motore della serie α in servizio:

Architettura di feedback per codificatori di impulsi.La serie α utilizza il codificatore di impulsi di Fanuc per il feedback di posizione un codificatore digitale che trasmette i dati di posizione al servo amplificatore della serie α.Questa è un'architettura di codificatore diversa dal codificatore seriale utilizzato nelle serie αi e βiIl protocollo del segnale del codificatore di impulsi, il tipo di connettore e le specifiche del cavo sono tutti specifici della serie α.Non sono collegati a amplificatori αi o βi senza hardware di conversione, motivo per cui è importante abbinare la generazione del motore alla generazione dell'amplificatore in qualsiasi decisione di sostituzione o di appalto.

Profil di affidabilità comprovato.La serie α ha accumulato un'enorme storia di servizio in tutta la produzione globale.Per gli ingegneri di manutenzione che gestiscono una flotta di macchine della serie Fanuc α, le caratteristiche di guasto di questi motori sono conosciute in quantità, il che semplifica sia la pianificazione della manutenzione preventiva che la diagnosi post guasto.

Condizione nuova dell'unità ∙ senza precedenti di servizio, senza usura.Un motore rifatto è buono solo quanto la ricostruzione che ha ricevuto..Una nuova unità inizia con nessuna di queste incertezze, i cuscinetti hanno ore zero, l'encoder non è mai stato sottoposto a cicli termici o vibrazioni in servizio.Gli avvolgimenti non sono stati esposti a contaminazione o a sollecitazione termica parzialePer le applicazioni in cui l'affidabilità del ritorno in servizio è la priorità, la nuova condizione è la scelta più semplice.

Compatibilità e architettura del sistema

L'A06B-0205-B001 opera all'interno dell'architettura servo drive della serie α di Fanuc.Si connette ai moduli servo amplificatore della serie α ̇ gli amplificatori di generazione precedente che corrispondono all'interfaccia di codificatore di impulsi del motore della serie α e alle specifiche del connettore di alimentazione.

Il limite di compatibilità tra la serie α e le attuali piattaforme αi/βi è fermo a livello dell'amplificatore.che utilizzano il protocollo di codifica seriale di FanucLa connessione di un motore della serie α ad un amplificatore di generazione di corrente non è una configurazione valida senza hardware di conversione dell'encoder, è un cambiamento di sistema, non uno scambio di componenti.

Per le macchine in cui l'amplificatore della serie α è funzionante e il motore ha avuto un guasto, l'acquisto di un nuovo A06B-0205-B001 è il percorso di manutenzione corretto.Per macchine in cui sia il motore che l'amplificatore hanno fallito, o se è già previsto un aggiornamento del controllo, l'ambito dei lavori si estende a una sostituzione del sistema di propulsione completo – un progetto diverso con esigenze di ingegneria diverse.

Le famiglie di regolatori che utilizzano i servosistemi della serie α comprendono:Varianti precedenti dei controller CNC Fanuc Serie 0, Serie 15, Serie 16 e Serie 18 configurati con moduli servo amplificatori della serie α. The specific controller and amplifier pairing in a given machine is defined by the machine builder's original design — confirm the amplifier module type from the machine's electrical documentation before sourcing a replacement motor.

Applicazioni tipiche delle macchine

L'A06B-0205-B001 si trova in tutta la gamma di tipi di macchine CNC che sono state costruite su servosistemi della serie Fanuc α durante gli anni di produzione della piattaforma:

• Azionamenti dell'asse di alimentazione primario del centro di lavorazione CNC X, Y, Z
• Altre macchine per la produzione di materie plastiche
• Macchine per la lavorazione del ferro o del carbonio
• Macchine per la lavorazione di materie plastiche o di materie plastiche
• Macchine per la lavorazione del ferro o del carbonio
• Dispositivi di posizionamento rotativi e lineari per linee di trasferimento
• Dispositivi per il taglio a plasma e router CNC di grande formato
• Centrale di lavorazione a cinque assi, posizionamento dell'asse rotativo e dell'asse di inclinazione
• Cambio di pallet e automazione della movimentazione dei pezzi

Perché la condizione è importante per l'acquisto di motori legacy

Il mercato dei motori della serie α è caratterizzato da un'ampia gamma di condizioni: unità di trazione nuove, vecchie, rifatte, riparate e usate sono tutte presenti nella catena di approvvigionamento.Capire cosa stai realmente comprando è importante.:

Nuovo vecchio stock (questo elenco):Unita' di fabbrica, mai installata, in condizioni originali, completa integrità meccanica ed elettrica, nessuna storia di manutenzione.Scelta corretta quando l'affidabilità del ritorno in servizio è la preoccupazione principale e il bilancio lo consente.

Fabbricazione di altri prodotti:Il nucleo usato ricostruito in condizioni di servizio, la qualità varia notevolmente da costruttore a costruttore, una ricostruzione da un centro affidabile con sostituzione di cuscinetti documentata, convalida del codificatore,e i test di performance sono un'opzione legittimaUna ricostruzione senza documentazione di ciò che è stato sostituito è una scommessa.

Riparato:Un'unità danneggiata con difetti specifici corretti, che potrebbe non correggere l'usura sottostante che non è stata la causa immediata del guasto.Adatto a situazioni di budget limitato in cui l'ambito di riparazione è chiaramente definito e documentato.

Tiratura utilizzata:Rimuovuto da una macchina, condizione sconosciuta, appropriato solo quando non è disponibile altro e il rischio di un insuccesso precoce è accettabile nell'applicazione.

Per un asse di produzione critico su una macchina in cui i costi dei tempi di fermo sono reali, la nuova condizione elimina l'incertezza delle altre categorie.

Guida pratica per la sostituzione

La corrispondenza tra i numeri delle parti e' la prima priorita'.Il suffisso B001 è una specifica funzionale ?? tipo di codificatore e configurazione del connettore. Un motore con un suffisso diverso installato in una macchina cablata per B001 presenterà disallineamento del connettore,segnale di codifica erratoConfirmare il numero completo della parte dalla targhetta del motore difettoso prima dell'acquisto.

Faccia il backup dei parametri prima di iniziare.I parametri del regolatore CNC limiti di percorrenza dell'asse, impostazioni dell'accelerazione, valori della pinza della coppia, compensazione della contraccolpazione sono memorizzati nel regolatore, non nel motore.Faccia il backup del set completo di parametri prima di rimuovere il motore guastatoIl ripristino dei parametri da un backup corrente dopo la sostituzione del motore è un compito di dieci minuti.

Ispezionate i cavi.Su macchine in cui il gruppo di cavi motore originale è in servizio da dieci o più anni, isolamento del cavo di codifica, contatti dei connettori,e la continuità dello scudo deve essere ispezionata durante la sostituzione del motoreI difetti del codificatore indotti dal cavo su un nuovo motore appena installato sono uno scenario diagnostico frustrante che un'ispezione proattiva del cavo durante la sostituzione pianificata evita del tutto.

Verificare il funzionamento dell'asse prima di riprendere la produzione.Dopo l'installazione e il ripristino dei parametri, eseguire manualmente l'asse attraverso l'intero raggio di percorrenza a bassa velocità prima di passare al funzionamento automatico.e assenza di allarmi di feedback di posizioneUna breve verifica manuale richiede pochi minuti; rileva gli errori di cablaggio e le discrepanze dei parametri prima che causino un guasto o una collisione della macchina durante un ciclo automatico.

Domande frequenti

Q1. Con quale servoamplificatore è compatibile il Fanuc A06B-0205-B001?

È progettato per l'uso con moduli di servoamplificatore della serie Fanuc α.Il motore della serie α utilizza un'interfaccia di codificatore di impulsi specifica per la generazione di amplificatori della serie α e non è direttamente compatibile con gli amplificatori della serie Fanuc αi o βi, che utilizzano un protocollo di codifica seriale diverso.

Q2. Qual è il vantaggio dell'acquisto di un nuovo impianto rispetto a uno rinnovato?

Un'unità nuova non è mai stata installata o sottoposta a stress operativo √ cuscinetti, codificatori e avvolgimenti sono tutti in condizioni originali di fabbrica senza usura o storia di servizio.Un'unità rinnovata è stata ricostruita da un nucleo usatoPer gli assi critici per la produzione, in cui l'affidabilità del ritorno in servizio è importante, la nuova condizione elimina l'incertezza delle unità rifatte.

D. L'A06B-0205-B001 può essere utilizzato con un amplificatore Fanuc αi o βi di generazione corrente?

L'interfaccia di codificatore d'impulso della serie α e l'interfaccia di codificatore seriale αi/βi sono architettonicamente diverse.La connessione di un motore della serie α a un amplificatore di generazione di corrente senza hardware di conversione dell'encoder non è una configurazione supportataSe sia il motore che l'amplificatore devono essere sostituiti, il percorso corretto è un aggiornamento completo del sistema di propulsione, non un'installazione a generazione mista.

D4. Il suffisso B001 è intercambiabile con altre varianti del suffisso B0xx sullo stesso modello di base?

Il suffisso specifica il tipo di codificatore e la configurazione del connettore.Diversi codici di suffisso all'interno dello stesso numero di modello di base possono avere geometrie di connettore o specifiche di codificatore di impulsi incompatibili.- Confirmare sempre e la fonte rispetto al numero di parte esatto completo dalla targa del motore originale.

Q5. Cosa si deve fare dopo l'installazione del motore di ricambio prima di riportare la macchina in produzione?

Ripristinare i parametri dell'asse del controller CNC da un file di backup prelevato prima della rimozione del motore.conferma della corretta direzione di marciaLa verifica manuale deve essere completata con successo prima di passare al funzionamento a ciclo automatico.
