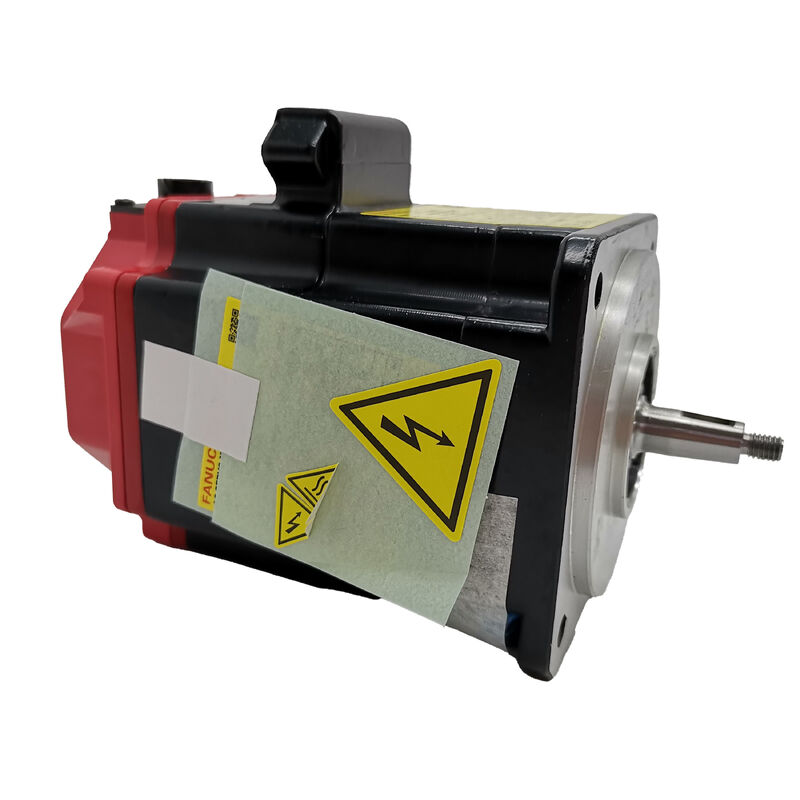

Motore Servo AC FANUC A06B-0205-B100 - Serie Alpha iF 2/5000
Progettato per le esigenze del moderno controllo di movimento CNC
Quando una macchina utensile necessita di movimenti d'asse fluidi e ripetibili ad alte frequenze di ciclo, la scelta del servomotore è più importante di quanto la maggior parte delle persone realizzi. Il FANUC A06B-0205-B100 è un servomotore AC della serie Alpha iF, una linea che si è guadagnata una solida reputazione negli stabilimenti di produzione automobilistica, aerospaziale e di lavorazione di precisione per fare esattamente ciò che le viene richiesto, turno dopo turno.
Questo motore funziona a una velocità nominale di 4.000 giri/min con una velocità massima di 5.000 giri/min, erogando una coppia di stallo di 2,0 Nm e una potenza nominale di 0,75 kW (1,0 CV). La coppia di picco raggiunge gli 8,3 Nm, conferendogli una solida spinta per le esigenze di accelerazione nelle applicazioni di posizionamento ad alta velocità. Pesa 4,3 kg, abbastanza compatto da adattarsi a ingombri ristretti delle macchine utensili senza sacrificare le prestazioni.
La variante B100 viene fornita con un albero dritto (φ10 mm) e il codificatore a impulsi FANUC Alpha iA1000, che consente un feedback di posizione ad alta risoluzione essenziale per il controllo servo in anello chiuso. Non è presente un freno integrato in questa configurazione, mantenendo l'ingombro e l'inerzia ridotti: l'inerzia del rotore è di 0,000526 kg*m².
Specifiche tecniche in sintesi
| Parametro |
Valore |
| Potenza Nominale |
0,75 kW / 1,0 CV |
| Velocità Nominale |
4.000 giri/min |
| Velocità Massima |
5.000 giri/min |
| Coppia di Stallo |
2,0 Nm |
| Coppia Massima |
8,3 Nm |
| Corrente di Stallo |
3,5 A (rms) |
| Costante di Coppia |
0,57 Nm/A (rms) |
| Inerzia del Rotore |
0,000526 kg*m² |
| Resistenza dell'Armatura |
1,1 Ω |
| Costante Termica |
20 min |
| Tipo di Albero |
Dritto, φ10 mm |
| Encoder |
Codificatore a impulsi Alpha iA1000 |
| Peso |
4,3 kg |
Dove Viene Utilizzato
L'A06B-0205-B100 è ideale per centri di lavoro CNC, torni e fresatrici in cui motori d'asse compatti sono abbinati ad amplificatori servo FANUC. Viene utilizzato anche in celle robotiche, linee di assemblaggio automatizzate e sistemi a portale multiasse in cui una risposta di coppia costante a velocità variabili è non negoziabile.
La serie Alpha iF è stata progettata pensando all'integrazione: questi motori funzionano all'interno del più ampio ecosistema servo FANUC, rendendo la configurazione dei parametri e la risoluzione dei problemi semplici per gli ingegneri già familiari con i sistemi CNC FANUC. L'uscita del codificatore a impulsi si collega direttamente agli azionamenti servo FANUC senza la necessità di un condizionamento del segnale aggiuntivo.
Compatibilità e Intercambiabilità
Questo motore è compatibile con i moduli amplificatori servo FANUC della famiglia di amplificatori αi. Può sostituire motori usurati o danneggiati in installazioni di macchine esistenti senza richiedere modifiche ai parametri di azionamento nella maggior parte dei casi. Quando si cerca una sostituzione, verificare sempre la configurazione dell'albero e il tipo di encoder rispetto all'unità originale: sottili differenze nei codici suffisso possono significare diverse orientamenti dei connettori o dimensioni dell'albero.
Domande Frequenti
D1: Qual è la differenza tra l'A06B-0205-B100 e l'A06B-0205-B000?
R: La distinzione principale risiede nella configurazione dell'albero e del connettore. La versione B100 presenta un albero dritto senza linguetta, mentre la B000 è la configurazione base: i dettagli del layout dell'albero e del connettore differiscono tra le varianti suffisso. Verificare sempre il suffisso del motore originale prima di ordinare una sostituzione.
D2: Quale azionamento servo FANUC è compatibile con questo motore?
R: Questo motore è progettato per funzionare con gli amplificatori servo serie αi FANUC. Il codificatore a impulsi Alpha iA1000 sul B100 comunica nativamente con i sistemi CNC FANUC utilizzando FSSB (FANUC Serial Servo Bus). Consultare la documentazione dell'azionamento per l'assegnazione degli assi e le impostazioni dei parametri.
D3: L'A06B-0205-B100 include un freno di mantenimento?
R: No. La configurazione B100 non include un freno di mantenimento integrato. Se la vostra applicazione richiede un freno d'asse, ad esempio un asse verticale che deve mantenere la posizione quando l'alimentazione viene interrotta, avreste bisogno di una variante con freno, identificabile da un codice suffisso diverso.
D4: Qual è la vita utile prevista e cosa causa tipicamente il guasto?
R: In condizioni operative normali e con manutenzione regolare, i motori FANUC Alpha iF sono noti per la loro lunga vita utile. Le modalità di guasto più comuni includono il deterioramento dell'encoder, l'usura dei cuscinetti e il degrado dell'isolamento degli avvolgimenti causato da surriscaldamento o vibrazioni eccessive. Mantenere il motore entro i limiti di carico nominale e le condizioni di temperatura ambiente prolunga significativamente la sua vita utile.
D5: Questo motore può essere riparato o deve essere sostituito interamente?
R: Entrambe le opzioni sono valide a seconda del tipo di guasto. I guasti dell'encoder e le sostituzioni dei cuscinetti sono comunemente gestiti da centri di riparazione autorizzati FANUC. Per danni agli avvolgimenti o danni meccanici gravi, la sostituzione è solitamente più conveniente. Unità ricondizionate sono disponibili sul mercato e possono essere un'alternativa pratica quando i tempi di consegna delle scorte nuove originali sono lunghi.
