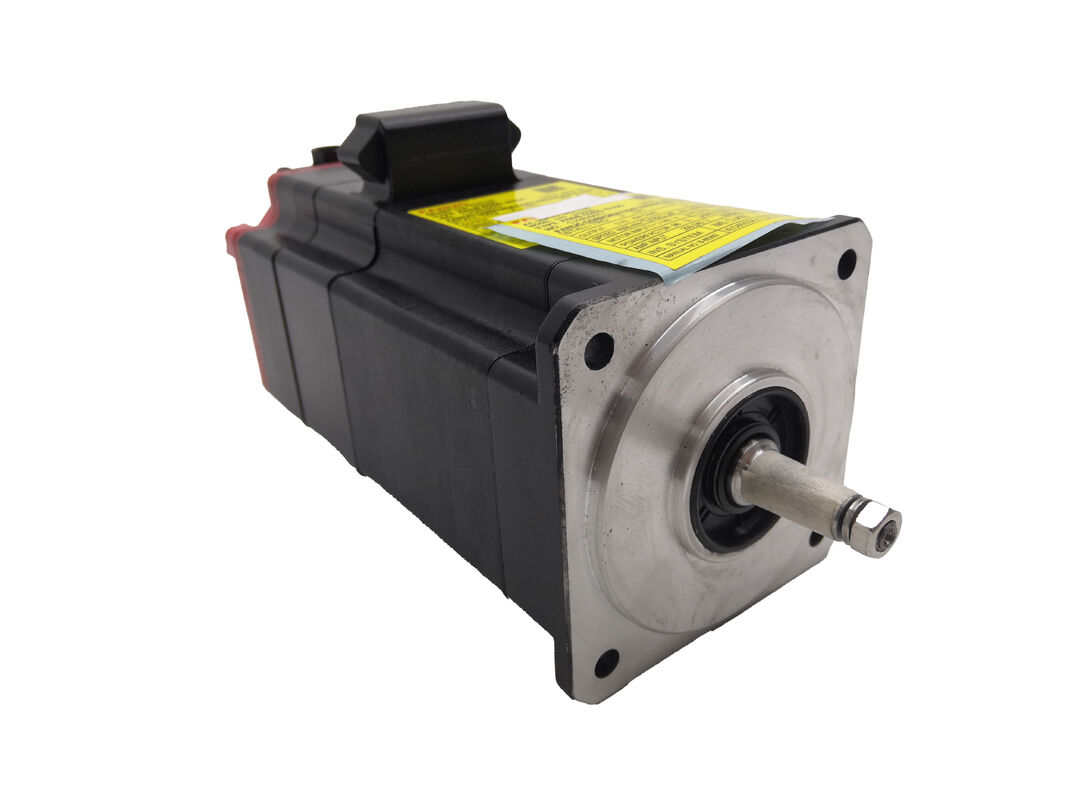

FANUC A06B-0205-B200 Servomotore CA
Alfa iF 2/5000 con albero a chiave
Differenziatore chiave: trasmissione meccanica di potenza
Il servomotore FANUC A06B-0205-B200 CA della serie Alpha iF 2/5000 presenta lo stesso nucleo motore comprovato della famiglia più ampia della serie B,ma è progettato con un albero retto di φ10 mm che incorpora una chiavettaQuesto blocco meccanico fornisce la trasmissione della coppia positiva, eliminando la sola dipendenza dall'attrito per il trasferimento della forza di rotazione.
Questo motore fornisce una potenza nominale di 0,75 kW (1,0 CV) a 4.000 giri al minuto con una velocità massima che raggiunge i 5.000 giri al minuto..3 kg, mantiene una costruzione leggera senza compromettere le prestazioni.Il codificatore di impulsi FANUC Alpha iA1000 integrato fornisce il feedback di posizione ad alta risoluzione essenziale per la precisione a circuito chiuso nelle applicazioni CNC.
Specifiche tecniche
| Prodotto nominale |
00,75 kW / 1,0 CV |
| Velocità nominale |
4,000 RPM |
| Velocità massima |
5,000 RPM |
| Torsione di stazionamento |
20,0 Nm |
| Torsione massima |
8.3 Nm |
| Corrente di stagnazione |
3.5 A (rms) |
| Costante di coppia |
0.57 Nm/A (rms) |
| Costante di campo elettromagnetico retrogrado |
20 V (rms) / 1.000 min−1 |
| Resistenza delle armature |
1.1 Ω |
| Inerzia del rotore |
0.000526 kg*m2 |
| Costante del tempo meccanico |
0.005 s |
| Costante di tempo termico |
20 minuti. |
| Friczione statica |
0.2 Nm |
| Tipo di albero |
Diretto con Keyway, φ10 mm |
| Codatore |
Codificatore di impulsi Alpha iA1000 |
| Peso |
40,3 kg |
| Tenere il freno |
Non inclusi |
Vantaggio di Keyway nelle applicazioni industriali
La configurazione dell'albero a chiave offre vantaggi critici nelle applicazioni che richiedono un blocco meccanico positivo in condizioni di coppia dinamica o di inversione.A differenza degli alberi lisci che dipendono esclusivamente dalla forza di attacco dell'accoppiamento, la chiavetta impedisce la rotazione relativa tra l'albero e il carico, garantendo una trasmissione affidabile della coppia in ambienti difficili.
Questa progettazione è particolarmente utile per gli azionamenti dell'asse di alimentazione su fresatrici, tavoli rotanti, teste indici e qualsiasi applicazione in cui i carichi bidirezionali sono comuni.Il codificatore d'impulso Alpha iA1000 comunica tramite FSSB (FANUC Serial Servo Bus) di FANUC quando è collegato a servoamplificatori compatibili della serie αi, che consente un controllo CNC multiasse preciso.
Applicazioni tipiche
- Centri di lavorazione CNC e centri di tornitura - azionamenti a asse che richiedono zero resistenza al retrocesso e tolleranza allo scivolamento
- Azionamenti per tavole rotative e assi di indicizzazione - applicazioni che beneficiano di un collegamento a chiave sotto carico di taglio
- Sistemi di assemblaggio automatizzati e effettivi finali robotizzati - in cui è essenziale un posizionamento ripetibile sotto carico variabile
- Accoppiamento diretto a viti a sfera o ingranaggi - semplificazione della progettazione dell'accoppiamento e miglioramento dell'affidabilità del trasferimento della coppia
Considerazioni di sostituzione
Quando si sostituiscono i motori della famiglia A06B-0205, verificare la configurazione dell'albero per garantire la compatibilità.e B000 (albero conico) sono elettricamente identici ma richiedono accoppiamenti diversiL'installazione di un tipo di albero errato può compromettere la trasmissione della coppia e le prestazioni del sistema.
Domande frequenti
Qual è la differenza tra l'A06B-0205-B200 e le varianti B100 o B000?
Le prestazioni elettriche del motore sono identiche in tutte e tre le varianti, la differenza è puramente meccanica: B000 utilizza un albero conico, B100 ha un albero rettilineo (φ10 mm),e B200 presenta un albero rettilineo con portata (φ10 mm)La scelta dipende dalla progettazione dell'anello di accoppiamento o di carico.
L'A06B-0205-B200 include un freno di tenuta?
No, questa variante non include un freno integrato.selezionare una variante equipaggiata con freno contrassegnata da un "4" nella terza cifra del suffisso (e).g., serie B4XX).
Quale servoamplificatore FANUC è compatibile con questo motore?
L'A06B-0205-B200 è progettato per l'uso con gli amplificatori servo della serie FANUC αi.Verificare la classificazione della scheda dell'asse dell'amplificatore rispetto alla corrente di fermo del motore di 3.5 A (rms) e corrente di trazione massima di 20 A (picco).
Questo motore può essere usato come sostituto diretto di un B200 di un motore della serie Alfa iS?
Mentre le serie Alpha iF e Alpha iS hanno dimensioni fisiche simili, la compatibilità degli encoder e l'accoppiamento degli amplificatori differiscono tra le generazioni.confermare che l'amplificatore di ricambio supporta l'encoder Alpha iA1000 e che i parametri del motore nel CNC corrispondono al profilo iF 2/5000 per evitare instabilità o guasti di allarme.
Quali sono i punti di guasto più comuni di questo motore, e sono riparabili?
Il codificatore d'impulso Alpha iA1000 è il componente di servizio più comune, con degrado che si manifesta tipicamente come posizionamento erratico o allarmi di feedback.L'usura dei cuscinetti nelle applicazioni ad alto ciclo è un altro problema frequenteEntrambi sono riparabili da fornitori di servizi qualificati FANUC e rappresentano generalmente soluzioni più economiche rispetto alla sostituzione completa del motore.
Il FANUC A06B-0205-B200 è un componente di ricambio OEM. Verifica sempre la configurazione dell'albero, il tipo di codificatore e la compatibilità dell'amplificatore con la documentazione della macchina prima dell'installazione.
