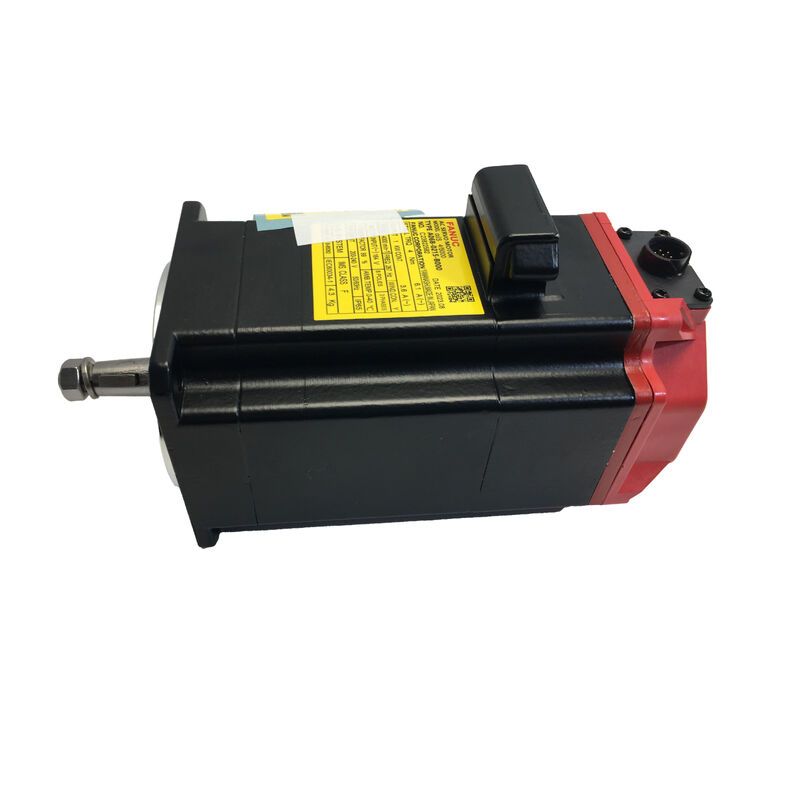

Servomotore AC Fanuc A06B-0212-B605 — Serie βis con Freno Integrato per Controllo Assi Verticali CNC

Serie βis · Con Freno Integrato · Servomotore AC Compatto per Controllo Assi Verticali CNC

Quando l'asse funziona in verticale, le specifiche del motore cambiano

I motori per assi orizzontali e i motori per assi verticali sembrano simili su una scheda tecnica. In pratica, hanno una differenza fondamentale: cosa succede quando la macchina perde alimentazione.

Su un asse orizzontale, il carico rimane dove si trova. La gravità non lo tira da nessuna parte. Su un asse verticale — un asse Z su un centro di lavoro, una testa di foratura, un braccio di cambio utensile — la gravità agisce sempre contro il carico. Nel momento in cui l'alimentazione viene interrotta, senza qualcosa che tenga attivamente l'asse in posizione, il carico si muove. A volte lentamente. A volte abbastanza velocemente da danneggiare il pezzo, l'utensile o il mandrino stesso.

Questo è lo scopo del freno integrato nel Fanuc A06B-0212-B605. Non è una funzione di comodità o un aggiornamento opzionale — è il componente che mantiene l'asse fermo nell'istante in cui la macchina viene diseccitata, sia tramite uno spegnimento programmato, un arresto di emergenza o un'interruzione di corrente imprevista. Per qualsiasi applicazione CNC in cui un asse lavora contro la gravità, questo motore è indispensabile nelle specifiche. Una variante senza freno non lo è.

Specifiche

Il Freno — Cosa Fa e Come Funziona

Il freno elettromagnetico nell'A06B-0212-B605 è un design a molla, a rilascio elettrico. Ciò significa che il freno è meccanicamente innestato di default e si rilascia solo quando viene eccitato. Invertendo questa logica, l'implicazione di sicurezza diventa chiara: se l'alimentazione viene a mancare, il freno si innesta automaticamente. Nessun segnale di controllo necessario, nessun comando attivo dal CNC — l'asse mantiene la sua posizione perché lo stato predefinito del freno è bloccato.

Durante il normale funzionamento, il freno si rilascia quando il sistema servo è eccitato e si ri-innesta quando l'asse raggiunge un arresto comandato o quando la macchina si spegne. La transizione è abbastanza rapida da essere trasparente al ciclo macchina.

Questo design è una pratica standard per le applicazioni servo per assi verticali ed è specificamente ciò che distingue questo motore dalle varianti senza freno nella linea βis. L'ingombro fisico è simile; il comportamento interno in caso di perdita di alimentazione è fondamentalmente diverso.

Caratteristiche di Prestazione che Reggono nella Produzione

Encoder assoluto — posizione mantenuta tra gli arresti. L'encoder seriale memorizza i dati di posizione dell'asse continuamente senza bisogno di una batteria di homing o di un ciclo di riferimento all'avvio. Dopo un arresto programmato o un'emergenza, il controller riprende dall'esatta ultima posizione nota. Su un asse verticale, ciò significa nessun slittamento, nessun riferimento perso e nessuna routine di ri-azzeramento prima che inizi il ciclo successivo.

Guarnizione albero IP67 — costruito per esposizione al refrigerante. Negli ambienti di lavorazione, il fluido di taglio migra. La guarnizione all'estremità dell'albero di questo motore ha una classificazione IP67 — sufficiente per l'esposizione diretta a spruzzi e immersione di refrigerante — senza richiedere intervalli di manutenzione speciali per mantenerla.

Erogazione di coppia fluida su tutta la gamma di velocità. La geometria degli avvolgimenti βis minimizza il ripple di coppia, che è più importante a basse velocità di avanzamento dove le irregolarità del motore si trasferiscono direttamente sulla superficie del pezzo. Una coppia costante a bassa velocità non è un dettaglio prestazionale marginale; è ciò che fa la differenza tra una passata di finitura che mantiene la tolleranza e una che non lo fa.

Equilibrio termico attraverso il funzionamento continuo. La classe di isolamento e la specifica dei cuscinetti di questo motore sono selezionati per un uso prolungato — non per brevi raffiche tra periodi di inattività. Un motore che deriva termicamente a metà turno introduce una variabile difficile da diagnosticare e ancora più difficile da compensare. Questo non lo fa.

Applicazioni Macchina

Centri di Lavoro Verticali — Asse Z L'applicazione più diretta. L'asse Z di un VMC lavora contro la gravità in ogni movimento verso l'alto e necessita di un'affidabile frenatura in caso di interruzione di corrente per prevenire la caduta del mandrino durante condizioni di arresto di emergenza o interruzioni di corrente. L'A06B-0212-B605 gestisce questo come caso d'uso primario.

Macchine per Foratura e Alesatura CNC Assi di avanzamento verticali su centri di foratura che ciclicamente ripetono movimenti sull'asse Z. L'alta frequenza di inversione combinata con movimenti verso il basso caricati dalla gravità rende i servomotori dotati di freno la specifica standard per questo tipo di attrezzatura.

Cambi Utensili Automatici Il meccanismo a braccio o a giostra dei cambi utensili spesso comporta un movimento verticale o angolare che deve mantenere la posizione con precisione tra i cicli. Il freno integrato fornisce questo mantenimento senza fare affidamento sul drive servo per mantenere la coppia in uno stato statico.

Sistemi di Posizionamento Pallet e Fissaggi Assi di sollevamento verticali su cambi pallet e sistemi di bloccaggio che indicizzano tra le stazioni. Questi assi devono mantenere una posizione fissa sotto carico mentre altre operazioni macchina vengono completate — esattamente la condizione per cui è progettato il freno a molla.

Serraggio e Assi di Inclinazione Tavola Rotante Su macchine multi-asse con tavole rotanti a inclinazione o composte, gli assi che lavorano contro la gravità sotto carico necessitano dello stesso comportamento di frenatura in caso di interruzione di corrente per un funzionamento sicuro.

Condizione del Motore e Situazione del Mercato

Il mercato secondario dei servomotori FANUC include stock nuovi, unità ricondizionate e — più comunemente di quanto gli acquirenti tendano ad aspettarsi — unità senza storia di servizio dichiarata vendute accanto a inventario nuovo legittimo. Il freno aggiunge una complicazione qui che non esiste con i motori senza freno: il meccanismo del freno stesso si usura.

Un'unità ricondizionata potrebbe avere un freno che ha effettuato migliaia di cicli. Il precarico della molla potrebbe essersi indebolito. Le superfici di attrito potrebbero essere parzialmente usurate. Nulla di tutto ciò è rilevabile senza smontaggio, e non sarà visibile all'arrivo indipendentemente da quanto pulito appaia esternamente il motore.

Un nuovo A06B-0212-B605 ha un freno che non ha mai funzionato — precarico di fabbrica, superfici di attrito non usurate, vita utile di progettazione completa rimanente. Per un componente scelto specificamente per la sua funzione di sicurezza su un asse verticale, la condizione del meccanismo del freno non è una considerazione secondaria.

Note di Installazione e Manutenzione

Confermare la capacità del modulo amplificatore rispetto alle specifiche del motore prima del cablaggio. Le serie βi SVU e βi SVM supportano entrambe questo motore, ma la potenza del modulo deve corrispondere al consumo di corrente del motore — potenze non corrispondenti sono tra gli errori di installazione più frequenti sulle sostituzioni della serie βis.

Alla prima accensione, verificare il rilascio e l'innesto del freno tramite la schermata diagnostica del CNC prima di far funzionare l'asse sotto carico. Questo conferma che il cablaggio del freno è corretto e che il freno risponde al segnale del drive come previsto.

Durante il funzionamento, monitorare l'errore di inseguimento dell'asse tramite l'interfaccia diagnostica del CNC. Un trend in graduale aumento — al contrario di un allarme improvviso — è tipicamente il primo indicatore di usura della guarnizione del cavo dell'encoder nelle installazioni esposte al refrigerante ed è meglio affrontarlo prima che peggiori.

Per unità in stoccaggio: 0–40 °C, inferiore al 75% di umidità relativa, nessuna condensazione. Ruotare manualmente l'albero ogni sei mesi per prevenire la brinellatura dei cuscinetti. Non rilasciare manualmente il freno durante lo stoccaggio. Mantenere l'unità nella confezione originale sigillata fino all'installazione.

Domande Frequenti

D1: Che tipo di freno utilizza l'A06B-0212-B605? Utilizza un freno elettromagnetico a molla, a rilascio elettrico — il che significa che il freno è innestato di default e si rilascia solo quando il sistema servo è eccitato. Se l'alimentazione viene persa inaspettatamente, il freno mantiene automaticamente l'asse senza alcun segnale dal controller. Questo è il design standard per le applicazioni servo per assi verticali.

D2: Questo motore può essere utilizzato su un asse orizzontale? Tecnicamente sì, ma il freno integrato aggiunge peso e complessità di cablaggio che non offrono alcun beneficio su un asse orizzontale dove la tenuta per gravità non è richiesta. Per applicazioni orizzontali, una variante senza freno della serie βis è una specifica più appropriata.

D3: Quale amplificatore richiede questo motore? L'A06B-0212-B605 è compatibile con gli amplificatori servo delle serie FANUC βi SVU e βi SVM. Il modulo amplificatore deve essere dimensionato per corrispondere alle specifiche di corrente del motore. Verificare il corretto abbinamento prima dell'ordine — anche il circuito di cablaggio del freno deve essere confermato nel disegno di connessione dell'amplificatore.

D4: Questo motore è compatibile con i controller FANUC 0i-F e 30i? Sì. È compatibile con i controller delle serie FANUC 0i-D, 0i-F, 30i, 31i e 32i se utilizzato con l'amplificatore appropriato della serie βi. Per generazioni di controller al di fuori di questo elenco, la compatibilità deve essere confermata prima di specificare questo motore.

D5: Per quanti cicli di frenata è progettato il freno integrato? Il freno è progettato per circa 2 milioni di cicli operativi in condizioni di carico normali. La vita utile effettiva varia a seconda della frequenza di frenata e del carico applicato ad ogni ciclo. Le macchine con arresti di emergenza frequenti o funzionamento ad alto ciclo dell'asse verticale dovrebbero includere la condizione del freno nel loro programma di manutenzione.
