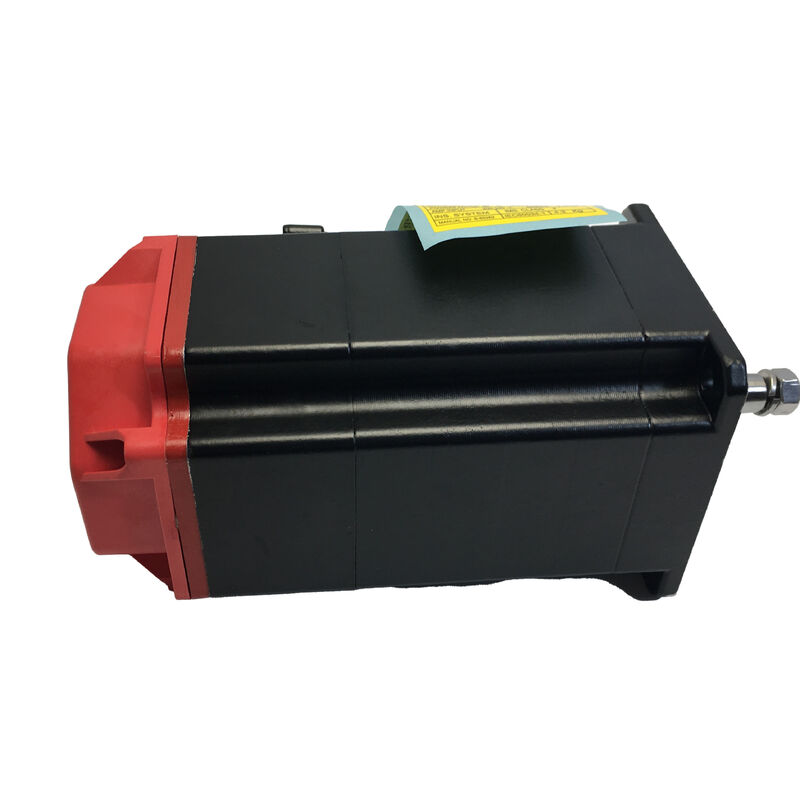

Motore Servo AC Fanuc A06B-0215-B100 — Motore Compatto Serie βis per Applicazioni CNC ad Alto Ciclo

βis Series · Senza Freno · Motore Servo AC Compatto per Controllo Asse di Avanzamento CNC

Motore Piccolo. Lavoro Serio.

L'ipotesi che i motori servo compatti gestiscano lavori meno impegnativi non regge nella pratica. Su un centro di foratura ad alto ciclo o un tornio di precisione che lavora su tre turni, il motore dell'asse di avanzamento è uno dei componenti più sollecitati della macchina — accelerando, decelerando e invertendo la marcia centinaia di volte all'ora con tolleranze di posizionamento che non si spostano.

Il Fanuc A06B-0215-B100 è costruito esattamente per questo tipo di lavoro. È un motore servo AC serie βis in un telaio piccolo, configurato senza freno per uso su asse orizzontale e progettato per integrarsi direttamente nelle macchine controllate da FANUC senza l'attrito di messa in servizio che le alternative di terze parti introducono di routine. L'azionamento parla FANUC. Il controller parla FANUC. Anche il motore parla FANUC — e questo allineamento si riflette nel comportamento della macchina fin dal primo ciclo.

Specifiche

Costruito per le Condizioni che la Produzione Crea Effettivamente

Il refrigerante non va da nessuna parte. La maggior parte degli ambienti CNC coinvolge fluidi da taglio — come nebbia, come spruzzi o come liquido raccolto vicino alla base della macchina. L'A06B-0215-B100 è dotato di una tenuta albero IP67, il che significa che il punto di ingresso più vulnerabile per l'ingresso di fluidi è specificamente classificato per l'esposizione all'immersione. Non è una dichiarazione di marketing; è la specifica che la tenuta dell'albero è progettata per soddisfare, turno dopo turno.

Memoria di posizione che non dipende dall'alimentazione. L'encoder seriale assoluto mantiene la posizione dell'asse senza una batteria di riferimento o una sequenza di homing. Quando la macchina viene rialimentata dopo un arresto pianificato o imprevisto, il controller sa già dove si trova l'asse. La produzione riprende senza ritardi.

L'uscita fluida a basse velocità è più importante dei numeri di picco. Un motore con elevata ondulazione di coppia introduce irregolarità superficiali nei passaggi di finitura lenti — quelle che appaiono sul pezzo e non possono essere compensate dal controller. La geometria dell'avvolgimento βis mantiene la erogazione di coppia costante su tutta la gamma di velocità, che è dove conta per il lavoro di finitura superficiale.

Comportamento termico nel tempo, non solo all'avvio. La classe di isolamento e la specifica dei cuscinetti di questo motore sono scelte per un funzionamento continuo e sostenuto. Un motore che mantiene il suo equilibrio termico durante un lungo turno si comporta in modo prevedibile. Uno che non lo fa introduce una variabile difficile da diagnosticare dall'esterno.

Dove Lavora Questo Motore

Centri di Tornitura CNC — Controllo asse di avanzamento su torni compatti dove il posizionamento costante dell'utensile su un elevato numero di pezzi è il requisito principale. L'encoder assoluto mantiene il riferimento di posizionamento intatto tra i pezzi e tra i turni.

Piccoli Centri di Lavorazione Verticali — Azionamenti assi X e Y su macchine con spazio di installazione limitato. Il telaio piccolo βis si adatta dove i motori di fascia media non entrano, senza rinunciare all'accuratezza dell'encoder o alla compatibilità dell'azionamento.

Centri di Maschiatura e Foratura — Applicazioni definite da alta frequenza di inversione e tempi ciclo rapidi. La bassa inerzia del motore e la rapida risposta della coppia mantengono i tempi ciclo ridotti senza accumulare errori di posizionamento tra i cicli.

Assi Ausiliari e Sistemi Rotativi — Assi secondari su macchine multiprocesso — tavole rotanti, cambi utensile, posizionamento pallet — dove l'integrazione completa FANUC è importante ma la potenza e il costo della serie αi sono superiori a quanto richiesto dall'applicazione.

La Questione delle Condizioni — e Perché Vale la Pena Chiederla

Una quota significativa del mercato dei motori servo FANUC è costituita da unità ricondizionate che non sono sempre etichettate come tali. Arrivano pulite. L'albero non mostra segni di usura visibili. La confezione potrebbe persino sembrare quasi originale.

Ciò che non è visibile: quante ore ha funzionato l'encoder, quanti cicli termici ha subito l'isolamento dell'avvolgimento, se i cuscinetti sono stati caricati ad angolo in qualche momento e stanno sopportando affaticamento interno. Questa storia non appare all'arrivo — appare sei mesi o un anno dopo, durante la produzione, su una macchina che dovrebbe produrre pezzi.

Un nuovo A06B-0215-B100 non ha nessuna di queste storie. Cuscinetti di fabbrica, un encoder a zero ore e una copertura di garanzia che si applica dal primo giorno. Per un componente che funzionerà in modo autonomo all'interno di una macchina per anni, queste sono cose ragionevoli da verificare prima che l'unità venga installata.

Installazione e Servizio Continuo

Prima dell'installazione, verificare la capacità del modulo amplificatore rispetto alla corrente nominale del motore e confermare che le dimensioni fisiche si adattino alla vostra configurazione di montaggio. Fatelo con i disegni, prima di disimballare — non dopo che il motore è già sulla macchina.

Una volta in funzione, la diagnostica da monitorare è l'errore di inseguimento dell'asse. Una tendenza di aumento lento e costante nel corso di settimane — piuttosto che un allarme improvviso — è tipicamente la prima firma del deterioramento della guarnizione del cavo dell'encoder nelle installazioni esposte al refrigerante. Rilevarlo in questa fase significa una sostituzione del cavo, non un arresto di produzione imprevisto.

Per le unità immagazzinate: conservarle a 0–40 °C, umidità inferiore al 75%, nessuna condensa. Ruotare l'albero a mano ogni sei mesi per evitare la brinellatura dei cuscinetti sotto carico statico prolungato. Non disimballare fino al giorno dell'installazione.

Domande Frequenti

D1: Questo motore viene fornito con un freno integrato? No. La configurazione B100 non include un freno integrato. Questo motore è progettato per applicazioni su asse orizzontale dove il carico non necessita di essere trattenuto quando l'alimentazione viene rimossa. Se la vostra applicazione coinvolge un asse verticale o un asse caricato dalla gravità, dovrebbe essere utilizzata una variante dotata di freno della serie βis.

D2: Quale hardware di azionamento richiede l'A06B-0215-B100? Questo motore funziona con amplificatori servo serie FANUC βi SVU o βi SVM. La capacità del modulo amplificatore deve corrispondere alla corrente nominale del motore — confermare l'abbinamento corretto prima di ordinare. Valori nominali dell'amplificatore non corrispondenti sono uno degli errori di installazione più comuni sui motori βis.

D3: Funzionerà come sostituzione diretta di un vecchio motore serie β? Dipende dall'unità specifica che viene sostituita. La serie βis utilizza un protocollo encoder aggiornato rispetto ai precedenti motori serie β, il che richiede tipicamente modifiche ai parametri nel controller CNC. Anche le posizioni dei connettori fisici possono differire. Non è uno scambio plug-and-play e richiede una verifica sia sul cablaggio della macchina che sui parametri del controller.

D4: Quali sistemi CNC FANUC sono compatibili? L'A06B-0215-B100 è compatibile con i controller FANUC serie 0i-D, 0i-F, 30i, 31i e 32i se abbinato a un amplificatore βi appropriato. Per le generazioni di controller più vecchie, la compatibilità deve essere confermata prima di specificare questo motore come sostituzione.

D5: Qual è il modo migliore per confermare che un'unità in vendita sia genuinamente nuova? Controllare l'imballaggio sigillato FANUC con etichette intatte, un albero che non mostra usura alla scanalatura o all'estremità dell'albero e un numero di serie che non ha precedenti registri di assistenza o riparazione. Un venditore in grado di fornire documentazione che conferma l'origine del nuovo stock è una base ragionevole. Se l'imballaggio è stato aperto o la documentazione di approvvigionamento non è disponibile, chiedere prima di accettare l'unità.
