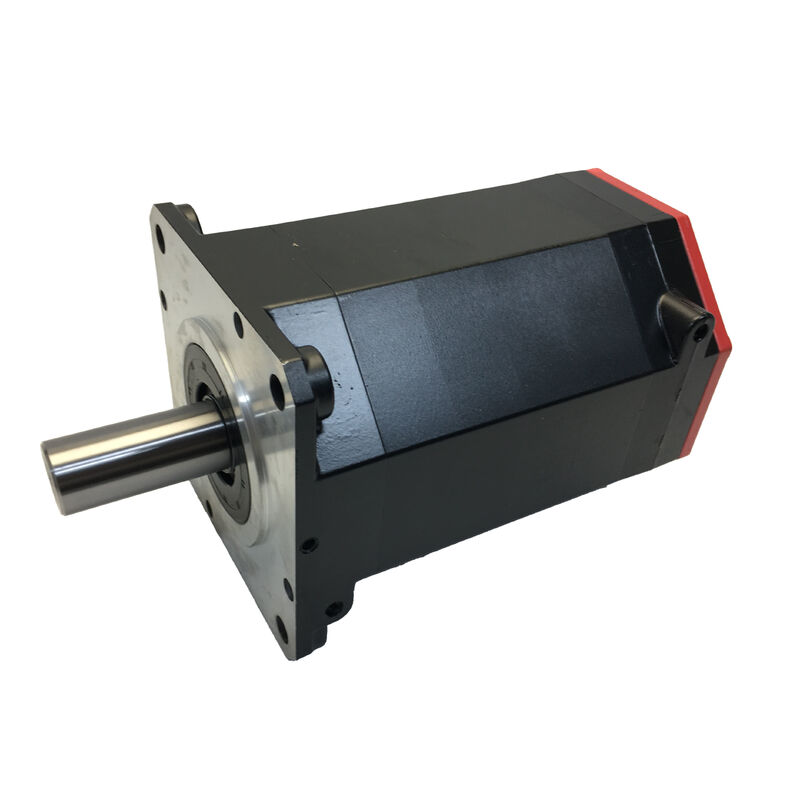

Motore Servo AC Fanuc A06B-0221-B000

βis Series · Senza Freno · Servomotore AC ad Alta Precisione per Macchine Utensili CNC

La Precisione Inizia dall'Asse

Ogni errore di posizionamento in una macchina CNC ha una causa — un encoder usurato, un avvolgimento termicamente instabile, un motore non perfettamente adatto al sistema di azionamento a cui è stato abbinato. Il Fanuc A06B-0221-B000 è progettato per eliminare tutte e tre queste variabili.

Appartiene alla serie βis di FANUC: il cavallo di battaglia compatto della loro linea di servomotori, utilizzato su un'ampia gamma di piattaforme CNC di piccole e medie dimensioni dove lo spazio è limitato ma i requisiti di accuratezza no. La designazione B000 indica che questa unità viene spedita senza un freno integrato — una configurazione adatta per assi orizzontali dove il motore non è responsabile del mantenimento di un carico contro la gravità quando l'alimentazione viene rimossa.

Ciò che si ottiene in cambio è un assemblaggio più leggero, un cablaggio più semplice del quadro di comando e un motore che si collega direttamente all'architettura dell'amplificatore βi di FANUC senza alcun livello di adattamento tra di essi.

Specifiche Tecniche

Quattro Cose Importanti Quando un Motore Funziona all'Interno di una Macchina

Non si interagisce con un servomotore dopo la sua installazione. Funziona all'interno della macchina, incustodito, per anni. Queste sono le caratteristiche che determinano se ciò avviene senza intoppi o meno:

1. Encoder assoluto — nessuna necessità di homing. L'encoder memorizza i dati di posizione in modo continuo. Dopo un'interruzione di corrente, un arresto di emergenza o uno spegnimento programmato, l'asse torna online nella sua esatta ultima posizione. Nessuna routine di homing, nessun riferimento perso, nessun ritardo nel riprendere la produzione.

2. Guarnizione albero IP67 — esposizione al refrigerante gestita. La nebbia di refrigerante raggiunge ogni punto in un ambiente di lavorazione attivo. La guarnizione dell'estremità dell'albero dell'A06B-0221-B000 è classificata IP67 — progettata per impedire l'ingresso di contaminanti per tutta la vita utile del motore senza richiedere una manutenzione periodica speciale.

3. Basso ripple di coppia — finiture superficiali più pulite. A basse velocità di avanzamento, le irregolarità del motore si stampano direttamente sulla superficie lavorata. La geometria dell'avvolgimento βis mantiene un'erogazione di coppia fluida su tutto l'intervallo di velocità, il che significa che i passaggi di finitura producono la qualità superficiale che la geometria dell'utensile è stata progettata per ottenere.

4. Stabilità termica durante lunghi turni. La classe di isolamento e la specifica dei cuscinetti sono entrambe selezionate per un funzionamento continuo e prolungato. Un motore che funziona a freddo dopo due ore ma inizia a deviare dopo dieci ore crea problemi difficili da ricondurre alla fonte. Questo non devia.

Tipi di Macchine in cui Viene Utilizzato Questo Motore

L'A06B-0221-B000 è un motore di piccola taglia. Si adatta dove le unità più grandi non entrano e fornisce l'accuratezza di posizionamento e la compatibilità di azionamento su cui si basano le macchine controllate da FANUC.

Centri di Tornitura CNC Compatti Avanzamento assi X e Z su torni più piccoli che eseguono cicli di produzione medi-alti. Il feedback assoluto dell'encoder mantiene il posizionamento pezzo-pezzo coerente anche quando la macchina si riavvia a metà lotto.

VMC da Banco e di Piccole Dimensioni Controllo assi X e Y su centri di lavoro verticali compatti utilizzati nella produzione di componenti di precisione, lavorazione di stampi e produzione di utensili. L'ingombro del motore si adatta dove le unità servo più grandi semplicemente non possono.

Centri di Foratura e Maschiatura Queste macchine invertono la direzione dell'asse centinaia di volte per turno. L'A06B-0221-B000 gestisce le inversioni ad alto ciclo in modo pulito, con una risposta di coppia rapida e nessun accumulo di errore posizionale tra i cicli.

Assi Ausiliari e di Indicizzazione Cambiautensili, tavole rotanti e sistemi di indicizzazione pallet che necessitano di integrazione completa del protocollo FANUC senza le dimensioni e il costo di un motore della serie αi. La serie βis è il livello giusto per questi ruoli secondari.

Sulla Questione delle Condizioni del Motore

Il mercato dei servomotori usati e ricondizionati è ampio e non sempre etichettato in modo trasparente. Un motore con diverse migliaia di ore di funzionamento può essere pulito, riconfezionato e messo in vendita senza che tale cronologia venga divulgata. Dall'esterno, appare identico a un'unità nuova.

La differenza si manifesta in seguito: un encoder che inizia a generare errori intermittenti, cuscinetti che sviluppano rumore dopo alcuni mesi di funzionamento, isolamento degli avvolgimenti che è già a metà del suo ciclo di vita termico. Nessuno di questi aspetti è rilevabile all'arrivo.

Un nuovo A06B-0221-B000 parte con un encoder che non ha mai accumulato usura, cuscinetti in condizioni di fabbrica e copertura di garanzia OEM completa. Per un componente che opera continuamente all'interno di una macchina di produzione, la condizione di partenza è un aspetto ragionevole a cui prestare attenzione.

Installazione, Manutenzione e Stoccaggio

All'installazione: Verificare che la capacità del modulo amplificatore βi corrisponda al motore prima del cablaggio. Controllare le dimensioni fisiche e le posizioni dei connettori rispetto al disegno di montaggio della macchina — farlo prima di disimballare l'unità, non dopo.

Durante il funzionamento: Monitorare l'andamento dell'errore di inseguimento dell'asse tramite lo schermo diagnostico del CNC. Una lenta deriva verso l'alto nel corso di settimane o mesi indica tipicamente un degrado della guarnizione del cavo dell'encoder, e individuarla in tempo evita l'allarme critico che segue.

Nello stoccaggio: Mantenere l'unità tra 0 °C e 40 °C, al di sotto del 75% di umidità relativa, senza condensa. Ruotare l'albero a mano ogni sei mesi per evitare la brinellatura dei cuscinetti sotto carico statico. Lasciarla nella confezione originale sigillata fino al giorno dell'installazione.

Domande Frequenti

D1: L'A06B-0221-B000 ha un freno integrato? No. Il suffisso B000 indica che questo motore viene spedito senza un freno integrato. È destinato ad applicazioni con assi orizzontali dove non è richiesta la tenuta del carico a motore spento. Per assi verticali o qualsiasi asse che debba mantenere la posizione quando la macchina è diseccitata, dovrebbe essere selezionata una variante con freno della serie βis.

D2: Quale amplificatore è necessario per far funzionare questo motore? Questo motore è progettato per l'uso con amplificatori servo delle serie FANUC βi SVU o βi SVM. Il modulo amplificatore deve essere dimensionato in base alle specifiche di corrente del motore — confermare l'abbinamento corretto prima di acquistare uno dei due componenti.

D3: Questo motore è compatibile con i controller FANUC 0i-F e 30i? Sì. L'A06B-0221-B000 è compatibile con i controller CNC delle serie FANUC 0i-D, 0i-F, 30i, 31i e 32i se utilizzato con un amplificatore servo appropriato della serie βi. La compatibilità con generazioni di controller precedenti dovrebbe essere verificata prima di specificare questo motore come sostituzione.

D4: Può sostituire un motore β-series di prima generazione su una macchina più vecchia? Non come sostituzione diretta. La serie βis utilizza un encoder seriale aggiornato rispetto ai motori β-series precedenti, il che richiede modifiche ai parametri nel CNC dopo l'installazione. Anche le posizioni fisiche dei connettori possono differire tra le generazioni. Un controllo di adattamento e una revisione dei parametri sono entrambi necessari prima di considerarlo una sostituzione equivalente.

D5: Cosa devo controllare quando acquisto per confermare che l'unità sia nuova? Le unità nuove sono fornite in imballaggi sigillati FANUC con etichette intatte, un albero che non presenta segni di usura o sfregamento sulla scanalatura, e un numero di serie senza precedenti registri di assistenza. Chiedere al venditore la documentazione che conferma lo stato di nuovo stock. Se l'imballaggio è stato aperto o il venditore non può fornire informazioni sull'approvvigionamento, chiarire prima di accettare la spedizione.
