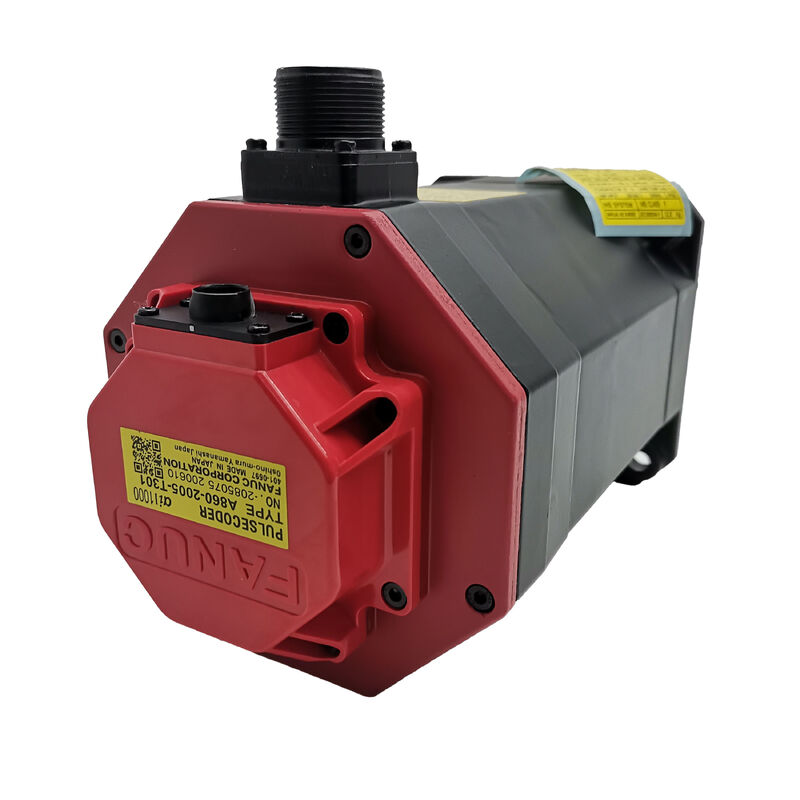

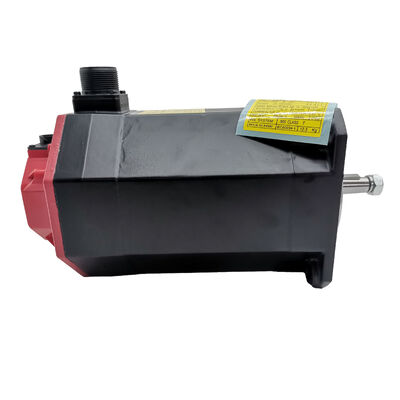

Fanuc AC servomotore A06B-0227-B001 A06B0227B001 AO6B-O227-BOO1

Motore Servo AC Fanuc A06B-0227-B001 — Motore di Precisione Serie βis per Controllo Assi CNC Compatto

Dove il Compatto Incontra il Capace

Esiste una versione di questa conversazione in cui un motore più piccolo significa uno compromesso. Quella versione non si applica qui.

Il Fanuc A06B-0227-B001 opera all'estremità compatta della gamma di servomotori βis di FANUC senza rinunciare alle caratteristiche che fanno comportare bene un asse in produzione: mantenimento della posizione assoluta, coppia pulita a bassa velocità, stabilità termica per un intero turno e compatibilità nativa con l'azionamento che rimuove completamente l'incertezza di messa in servizio dall'equazione. Non include un freno — una configurazione deliberata per l'uso su assi orizzontali — che mantiene l'assemblaggio più leggero e il cablaggio semplice.

Nelle macchine costruite attorno ai controllori FANUC, questo motore si collega al sistema di azionamento nello stesso modo in cui lo faceva l'equipaggiamento originale. Il protocollo dell'encoder corrisponde. L'accoppiamento dell'amplificatore è diretto. Il controllore non ha bisogno di negoziare nulla. Questo è un punto di partenza diverso rispetto a un'alternativa di terze parti, ed è un divario che tende a manifestarsi durante l'installazione piuttosto che sulla scheda tecnica.

Specifiche

Cinque Cose che l'Asse Richiede al Motore di Fare Correttamente

Uno: Sapere dove si trova senza che gli venga detto. L'encoder seriale assoluto memorizza i dati di posizione attraverso i cicli di alimentazione. Nessuna batteria di homing. Nessuna sequenza di riferimento al riavvio. L'asse riprende dalla sua esatta ultima posizione nel momento in cui il controllore si inizializza — utile nei riavvii pianificati, essenziale in quelli non pianificati.

Due: Gestire l'ambiente in cui la macchina funziona effettivamente. Il fluido da taglio è presente in quasi tutte le installazioni CNC — come nebbia, come flusso diretto o come residuo che migra. La guarnizione dell'albero IP67 affronta direttamente il punto di ingresso più vulnerabile, classificata per l'esposizione all'immersione piuttosto che solo per la resistenza agli schizzi. Mantiene tale classificazione senza intervalli di manutenzione speciali.

Tre: Fornire coppia in modo costante a basse velocità. A basse velocità di avanzamento, l'ondulazione della coppia del motore si ripercuote sulla superficie lavorata. La geometria dell'avvolgimento βis mantiene l'uscita fluida su tutta la gamma di velocità. Non si tratta di un'affermazione di prestazioni marginali — è la differenza tra una passata di finitura che rispetta la tolleranza del disegno e una che non lo fa.

Quattro: Rimanere termicamente stabili dall'ora uno all'ora dieci. La classe di isolamento e la specifica dei cuscinetti di questo motore sono selezionati per il funzionamento continuo, non per il funzionamento intermittente con lunghi periodi di raffreddamento tra i cicli. Un motore che mantiene l'equilibrio termico durante un turno prolungato produce un comportamento dell'asse coerente. Uno che deriva introduce variazioni di posizionamento difficili da isolare.

Cinque: Adattarsi dove motori più grandi non entrano. Il piccolo telaio dell'A06B-0227-B001 è un vincolo pratico nelle piattaforme di macchine compatte, non un compromesso prestazionale. Entra in spazi che i motori di fascia media non possono raggiungere, senza rinunciare alla risoluzione dell'encoder, alla classificazione di protezione o alla compatibilità con l'azionamento.

Ambienti di Produzione per cui questo Motore è Specificato

Tornitura CNC ad Alto Volume Su torni compatti che eseguono produzione su più turni, la coerenza degli assi X e Z è misurata in micron su migliaia di pezzi. L'encoder assoluto impedisce la deriva di riferimento tra i lotti; la stabilità termica impedisce la deriva tra i turni. Entrambi contano quando la variazione pezzo-pezzo è la metrica gestita.

VMC Piccole e Medie I vincoli di spazio sui centri di lavoro verticali compatti escludono telai motore più grandi. Il formato a telaio piccolo βis si adatta all'involucro di installazione fornendo l'integrazione del protocollo FANUC che il sistema di controllo si aspetta come base.

Centri di Maschiatura e Foratura Queste macchine definiscono il loro ciclo attorno a inversioni di direzione rapide e ripetitive sull'asse di avanzamento. La bassa inerzia e la rapida risposta della coppia mantengono i tempi ciclo ridotti e l'accuratezza posizionale non degrada all'aumentare del numero di cicli durante il turno.

Assi Secondari su Macchine Multi-Processo Tavole rotanti, cambi utensile, convogliatori trucioli e sistemi di posizionamento pallet che necessitano di piena integrazione FANUC senza le dimensioni del telaio o il costo di un motore serie αi. La serie βis copre correttamente questo livello.

Unità Ricondizionate, Unità Nuove e il Rischio Creato dal Mercato

Il mercato secondario dei servomotori FANUC è ampio. Include unità genuine new-old-stock, unità correttamente ricondizionate con storie di servizio dichiarate e — meno rassicurante — unità che sono state pulite, riconfezionate e elencate senza alcuna dichiarazione sul tempo di funzionamento precedente.

L'ultima categoria è quella che crea problemi. Il motore arriva apparendo accettabile. L'albero gira liberamente. Le guarnizioni esterne non mostrano danni evidenti. Ciò che non è visibile: ore accumulate sull'encoder, isolamento dell'avvolgimento che ha subito cicli termici, cuscinetti che potrebbero portare variazioni di precarico da condizioni di carico precedenti. Nulla di tutto ciò è evidente alla ricezione. Si manifesta in seguito, durante la produzione, come un lento aumento dell'errore di inseguimento dell'asse, un allarme encoder intermittente o un cuscinetto che inizia a generare rumore mesi dopo l'installazione.

Un nuovo A06B-0227-B001 non ha alcuna di queste storie accumulate. Cuscinetti di fabbrica. Un encoder a zero ore di funzionamento. Isolamento dell'avvolgimento all'inizio della sua vita utile. Copertura completa della garanzia OEM dalla data di installazione. Per un motore che funzionerà ininterrottamente all'interno di una macchina di produzione per anni, la condizione iniziale è una variabile ragionevole da controllare.

Prima dell'Installazione, Durante il Funzionamento e in Stoccaggio

Ottenere un'installazione corretta inizia prima che il motore sia alla macchina. Verificare che la capacità del modulo amplificatore βi corrisponda alla corrente nominale del motore — una classificazione non corrispondente genera allarmi dalla prima accensione ed è uno degli errori più comuni sulle sostituzioni βis. Controllare le dimensioni di montaggio e le posizioni dei connettori rispetto al disegno della macchina prima di disimballare. Scoprire una discrepanza sul disegno richiede minuti. Scoprirla alla macchina costa considerevolmente di più.

Durante il funzionamento, la diagnostica da monitorare è l'errore di inseguimento dell'asse tramite lo schermo CNC. Una deriva graduale verso l'alto nel corso di settimane — distinta da un allarme improvviso — è tipicamente il primo indicatore di degrado della guarnizione del cavo dell'encoder in installazioni esposte a refrigerante. Rilevarlo in quella fase significa una sostituzione del cavo durante una finestra di manutenzione pianificata, non un arresto di produzione non pianificato.

Per le unità conservate in magazzino: 0–40 °C, umidità relativa inferiore al 75%, nessuna condensa. Ruotare manualmente l'albero ogni sei mesi per prevenire la brinellatura dei cuscinetti dovuta al carico di contatto statico su un punto fisso. Lasciare l'unità nella confezione originale sigillata fino al giorno dell'installazione.

Domande Frequenti

D1: L'A06B-0227-B001 include un freno integrato? No. La configurazione B001 non include un freno. Questo motore è progettato per applicazioni su assi orizzontali dove il carico non necessita di essere trattenuto quando l'alimentazione è rimossa. Se l'applicazione coinvolge un asse verticale o qualsiasi condizione di carico gravitazionale che richiede il mantenimento in assenza di alimentazione, dovrebbe essere specificata una variante con freno all'interno della serie βis.

D2: Quali unità amplificatore FANUC funzionano con questo motore? L'A06B-0227-B001 è progettato per l'uso con amplificatori servo serie FANUC βi SVU o βi SVM. La capacità del modulo amplificatore deve essere abbinata alla corrente nominale del motore prima dell'ordine. L'uso di un modulo con classificazione errata è uno degli errori di configurazione più frequenti nelle installazioni di motori βis.

D3: È una sostituzione diretta per un motore serie β precedente? Non senza verifica. La serie βis utilizza un protocollo encoder seriale aggiornato rispetto ai motori serie β precedenti, il che significa che i parametri CNC devono essere rivisti e aggiornati dopo l'installazione. Le posizioni dei connettori fisici possono anche differire tra le generazioni. Pianificare un controllo dei parametri e una verifica di adattamento prima della prima corsa dell'asse — non dare per scontata la compatibilità dimensionale solo dal nome della famiglia del motore.

D4: Con quali controllori CNC è compatibile questo motore? I controllori compatibili includono le serie FANUC 0i-D, 0i-F, 30i, 31i e 32i se abbinati a un amplificatore servo serie βi appropriato. Per generazioni di controllori al di fuori di questo elenco, la compatibilità deve essere confermata prima di specificare questo motore come sostituzione.

D5: Come posso confermare che un'unità sia genuinamente nuova prima di accettare la consegna? Le unità nuove arrivano in confezione sigillata FANUC con etichette di autenticità intatte, un albero che non mostra usura o segni di contatto sulla scanalatura della chiavetta e un numero di serie senza precedenti registri di servizio o riparazione. Richiedere la documentazione di approvvigionamento al venditore prima dell'acquisto. Se la confezione è stata aperta, l'etichettatura è poco chiara o il venditore non può confermare l'origine delle scorte nuove, considerarlo un motivo per porre domande prima di accettare la spedizione.
