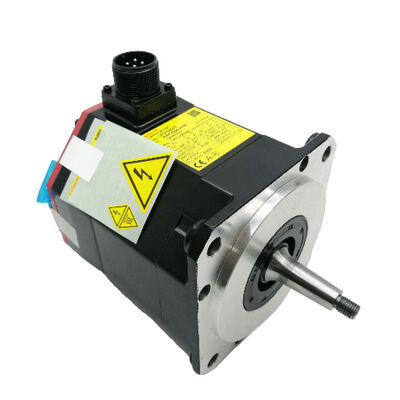

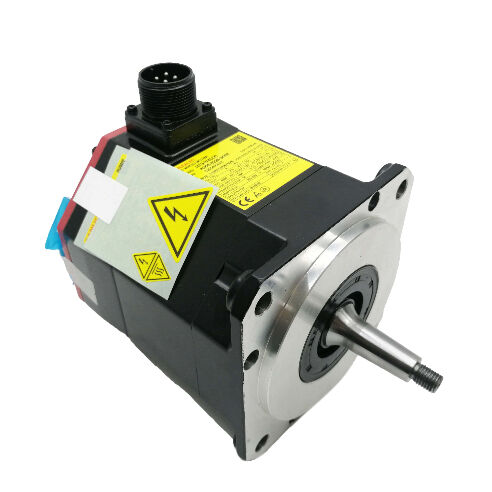

Fanuc AC servomotore A06B-0235-B101
FANUC A06B-0235-B101 Servomotore a corrente alternata ¥ AiS8/4000 motore CNC a trazione rettilinea
Progettazione ottimizzata per le prestazioni
IlFANUC A06B-0235-B101fornisce prestazioni affidabili per assi di alimentazione CNC in cui la trasmissione della coppia avviene mediante attrito o blocco meccanico, eliminando la necessità di freni di tenuta di spegnimento.Questa configurazione di albero liscio (SLK) con codificatore di impulsi FANUC i1000 fornisce un feedback di posizione preciso nelle applicazioni industriali.
- 2.5 kW di potenza nominalecon coppia di stazionamento di 8 Nm
- 4Velocità massima di 1000 giri al minutoper applicazioni ad alte prestazioni
- 3 fasi 184V a 267Hzspecifica della tensione del motore
- Classificazione di protezione IP65per il funzionamento resistente al liquido di raffreddamento
- codificatore incrementale i1000con 1000 impulsi per rotazione
L'albero liscio senza chiavetta (SLK) semplifica l'installazione dell'accoppiamento in cui la pinzazione a attrito è il metodo di collegamento primario,eliminare i principali problemi di allineamento e ridurre i punti di concentrazione dello stress.
Specifiche tecniche
| Parametro |
Valore |
| Numero della parte |
A06B-0235-B101 |
| Serie |
A06B-0235 |
| Modello |
AiS 8/4000 |
| Prodotto nominale |
2.5 kW |
| Torsione di stazionamento |
8 Nm |
| Velocità massima |
4,000 RPM |
| Voltaggio del motore |
184V, 3 fasi / 267Hz |
| Input di amplificatore |
200-240V AC, 50/60Hz |
| Tipo di albero |
Diretto, liscio (senza chiave) SLK |
| Codatore |
i1000 codificatore di impulsi incrementali |
| Freno elettromagnetico |
Non inclusi |
| Classificazione di protezione |
Protezione IP65 |
| Classe di isolamento |
F |
| Riparazione ammissibile |
- Sì, sì. |
Vantaggi della configurazione dell'albero SLK
La designazione SLK indica un albero di uscita cilindrico liscio senza taglio di chiave, ottimizzato per accoppiamenti azionati basati sulla forza di fissaggio radiale.Questa configurazione funziona idealmente con centri di pinza a reazione zeroL'assenza di chiavi elimina i sollevamenti di tensione sulla superficie dell'albero,fornendo una maggiore durata per applicazioni a coppia bidirezionale ad alto ciclo.
Nota di configurazione:Il B101 (albero liscio), il B201 (albero retto chiave) e il B001 (albero affusolato) condividono specifiche identiche del motore AiS8/4000.
i1000 Compatibilità del sistema di codifica
Ili1000 codificatore di impulsi incrementalifornisce 1.000 impulsi per rotazione, che rappresenta la risoluzione standard di feedback per le precedenti generazioni di servocontrolli FANUC.Questo codificatore comunica efficacemente con gli amplificatori della serie FANUC αi e con i sistemi CNC correttamente configurati.
Nota di installazione:Verificare la configurazione dell'amplificatore per la compatibilità dell'encoder i1000 prima dell'installazione.Le discrepanze di parametro tra il tipo di codificatore e le impostazioni dell'amplificatore possono generare allarmi dell'asse che assomigliano a guasti hardware.
Specifiche di applicazione
L'A06B-0235-B101 funge da motore per l'asse di alimentazione ideale per macchine utensili CNC nelle seguenti applicazioni:
- Accoppiamenti di tipo di frizione o di disco di contrazione (configurazione dell'albero liscio)
- Applicazioni senza requisiti di frenatura di tenuta di spegnimento
- Sistemi di controllo della macchina configurati per la compatibilità con l'encoder i1000
- Carichi orizzontali o controvalutati sull'asse senza necessità di mantenimento della posizione indotta dalla gravità
Questo motore si adatta alle installazioni a asse X e Y su centri di lavorazione verticali, azionamenti a tavolo rotativo su macchine più piccole e azionamenti ad asse di alimentazione su torni CNC con architetture di generazione di codificatori pre-αiA.
Domande frequenti
D1: Qual è la differenza tra l'A06B-0235-B101 e il B201 o B001?
Tutte e tre le varianti sono motori AiS8/4000 con prestazioni elettriche identiche (2.5kW, 8Nm, 4000RPM).B101con un filo retto liscio,B201con una lunghezza massima di 20 mm o più, ma non superiore a 50 mmB001Selezionare in base ai requisiti specifici di progettazione dell'accoppiamento della macchina.
D2: L'encoder i1000 funziona con gli amplificatori FANUC αi attuali?
Sì ¢ gli amplificatori FANUC αi supportano i tipi di codificatore i1000 quando i parametri dell'amplificatore sono configurati correttamente.La sostituzione dei motori con tipi di codificatori diversi richiede l'aggiornamento dei parametri dell'amplificatore per evitare allarmi dell'asse durante l'avvio.
D3: Perché qualcuno dovrebbe scegliere l'albero liscio (SLK) rispetto a un albero a chiavi?
Gli alberi lisci ottimizzano le prestazioni con accoppiamenti in stile pinza a reazione zero che afferrano l'albero perimetralmente.Questa configurazione semplifica l'installazione eliminando i requisiti di allineamento delle chiavi e rimuove i punti di concentrazione dello stress negli slot delle chiaviUtilizzare le varianti SLK quando gli accoppiamenti originali della macchina sono stati progettati per un funzionamento regolare dell'albero.
D4: Questo motore può essere riparato in caso di guasto?
Sì la A06B-0235-B101 è idonea alla riparazione.La riparazione offre in genere alternative convenienti alla sostituzione completa per la maggior parte dei modi di guasto, esclusi gravi danni fisici o esaurimento della bobina.
Q5: Quale modulo di amplificatore servo αi è necessario per questo motore?
Il motore AiS8/4000 è abbinato a unFANUC αi SVMI modelli SVM specifici dipendono dai requisiti dei moduli monoasse o multiasse e dalla configurazione totale del sistema di propulsione.Verificare le impostazioni di corrente degli amplificatori e dei parametri del motore prima della sostituzione del motore.
Il FANUC A06B-0235-B101 funge da servomotore di ricambio OEM.
