Servomotore industriale
>
|
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-0235-B400 |

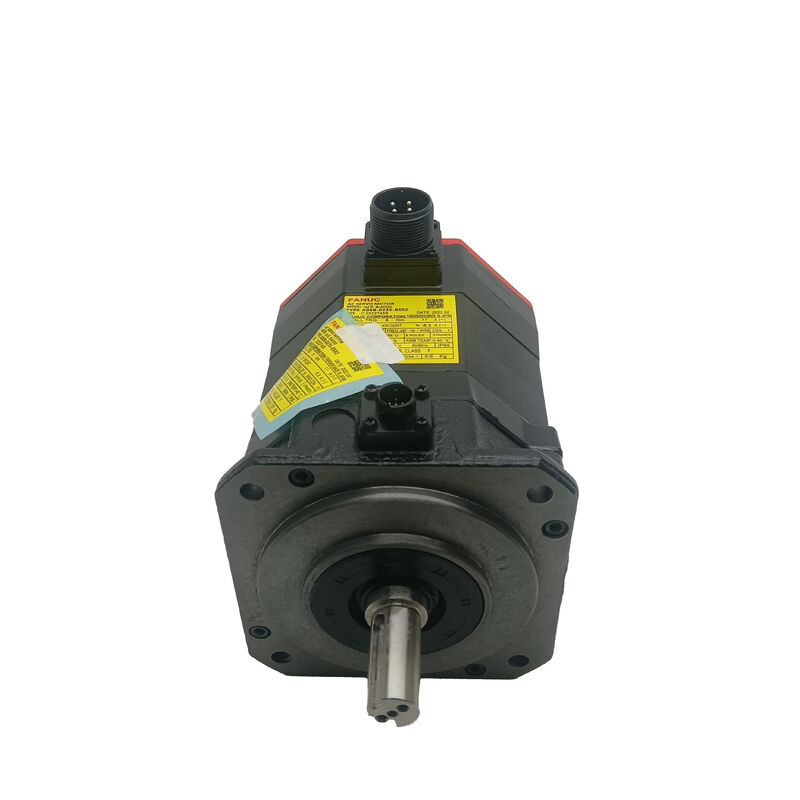

Codice articolo: A06B-0235-B400
Cercato anche come: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
Modello motore: αiS 8/4000
Classificazione: Motore Servo Brushless AC Fanuc Alpha iS Series
L'αiS 8/4000 è uno dei motori servo per macchine utensili Fanuc più diffusi. La configurazione A06B-0235-B400 è dotata di un albero liscio dritto con freno a molla da 24V, ideale per assi CNC verticali che richiedono accoppiamenti flessibili a disco o a mozzo diviso e frenatura di sicurezza funzionale.
| Parametro | Valore |
| Codice articolo | A06B-0235-B400 |
| Modello motore | αiS 8/4000 |
| Potenza nominale | 2,5 kW |
| Coppia di stallo | 8 Nm |
| Velocità nominale | 4.000 giri/min |
| Tensione di alimentazione | 3 fasi 200V AC |
| Tipo di freno | A molla, rilasciato elettricamente |
| Tensione del freno | 24V DC |
| Codificatore di impulsi | Alpha i A1000 (assoluto seriale) |
| Risoluzione encoder | 1.000.000 impulsi/giro |
| Tipo di albero | Dritto, liscio (ST, SLK - senza scanalatura per linguetta) |
| Grado di protezione | IP65 |
| Classe di isolamento | Classe F |
| Temperatura operativa | 0°C a +40°C |
| Temperatura di stoccaggio | −20°C a +60°C |
| Amplificatori compatibili | Amplificatori servo serie αi Fanuc (αiSV) |
| Controlli compatibili | Fanuc Serie 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
Otto Newton-metri di coppia di stallo forniscono una capacità sostanziale per cicli di lavorazione ad alta richiesta. Su una vite a ricircolo di sfere con passo da 10 mm e un'efficienza del 90%, 8 Nm sostengono circa 4,5 kN di forza assiale, sufficienti per applicazioni con asse Z verticale con un margine significativo per i carichi di taglio.
La velocità nominale di 4.000 giri/min aziona una vite con passo da 10 mm a 40 m/min in accoppiamento diretto, raggiungendo velocità di traslazione rapida pratiche senza richiedere riduttori. L'uscita nominale continua di 2,5 kW gestisce i tipici cicli di lavoro delle macchine CNC senza sovraccarico termico.
L'albero liscio dritto (designazione ST/SLK) si interfaccia con accoppiamenti servo di precisione a mozzo diviso, inclusi accoppiamenti a soffietto, a disco e a ganasce che trasmettono la coppia tramite bloccaggio a frizione. Questo design semplifica la sostituzione del motore: è sufficiente allentare il morsetto dell'accoppiamento, sfilare il mozzo e reinstallarlo senza procedure di allineamento della scanalatura per linguetta o di seduta conica.
Il freno elettromagnetico è a molla e rilasciato elettricamente, fornendo un funzionamento a prova di guasto per applicazioni con assi verticali:
L'encoder assoluto seriale fornisce una risoluzione di 1.000.000 di impulsi per giro, consentendo capacità di posizionamento sub-micrometrica. Combinato con il freno a molla, questo consente un recupero immediato della posizione dopo eventi di alimentazione senza cicli di homing. Il contatore assoluto multi-giro è mantenuto dalla batteria di backup nell'amplificatore servo.
| Codice articolo | Albero | Freno | Encoder |
| A06B-0235-B000 | Conico con linguetta | No | A1000 (assoluto) |
| A06B-0235-B100 | Dritto liscio | No | A1000 (assoluto) |
| A06B-0235-B300 | Conico con linguetta | A molla da 24V | A1000 (assoluto) |
| A06B-0235-B400 | Dritto liscio | A molla da 24V | A1000 (assoluto) |
| A06B-0235-B605 | Conico con linguetta | A molla da 90V | A1000 (assoluto) |
