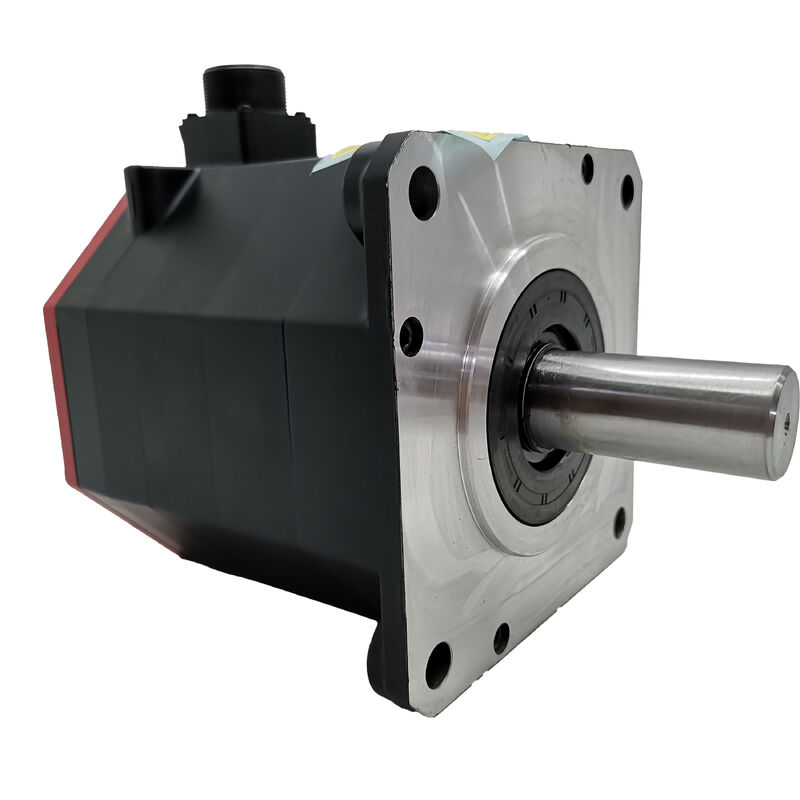

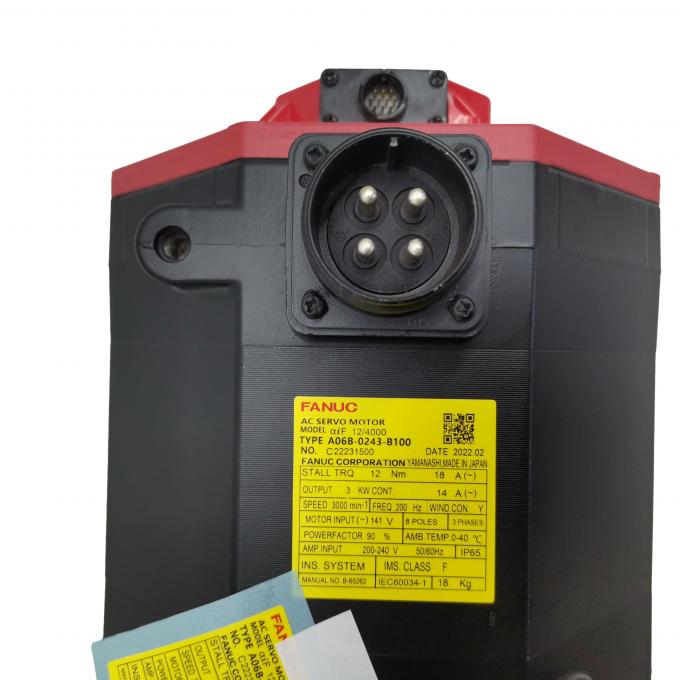

Fanuc A06B-0243-B100 Servomotore CA
αiF 12/3000, albero rettilineo, A1000 assoluto, senza freno
Visualizzazione del prodotto
Numero della parte:A06B-0243-B100
Ricercato anche come:A06B0243B100, FANUC A06B-0243-B100, FANUC A06B0243B100
Modello del motore:αiF 12/3000
Classificazione:Servomotore senza spazzole CA della serie Fanuc Alpha iF -- 12 Nm di coppia di stazionamento, 3,0 kW, 3.000 giri al minuto, albero liscio, senza freno, Alpha i A1000 Codificatore di impulso assoluto, IP65
Specifiche tecniche
| Numero della parte | A06B-0243-B100 |
| Modello di motore | αiF 12/3000 |
| Peso netto | 420,6 libbre (~ 19,3 kg) |
| Torsione di stazionamento | 12 Nm |
| Prodotto nominale | 30,0 kW |
| Velocità massima | 3,000 giri/min |
| Voltaggio di ingresso | 200-240V CA |
| Frequenza | 50/60 Hz |
| Fasi | 3 fasi |
| Corrente nominale | 14 A |
| Codificatore di impulsi | Alfa i A1000 (seriale assoluto) |
| Risoluzione del codificatore | 1,000,000 impulsi/ritm |
| Tipo di albero | Diritta liscia (SLK -- senza chiave) |
| Freno elettromagnetico | Nessuna |
| Classificazione di protezione | Protezione IP65 |
| Classe di isolamento | Classe F |
| Temperatura di funzionamento | 0°C a +40°C |
| Amplificatori compatibili | Servoamplificatori della serie Fanuc αi (αiSV) |
| Controlli compatibili | Fanuc serie 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Origine | Giappone |
Dodici Newton-metri: il motore adatto per gli assi delle macchine utensili di medie dimensioni
L'A06B-0243-B100 occupa il livello medio produttivo della famiglia dei motori αiF.12 Nm di coppia di stazionamento continua- e3.0 kW di potenza nominale, è perfettamente adatto per macchine utensili CNC di piccole e medie dimensioni dove i carichi assiali rientrano comodamente nel budget di coppia sostenuta di 12 Nm.
Il3,000 rpm massimalepermette velocità di percorrenza rapide appropriate a questa categoria di macchine, mentre il14A corrente nominaleIl sistema è dotato di un'infrastruttura elettrica trifasica standard.420,6 libbre (19,3 kg), è raccomandato un adeguato supporto di sollevamento durante l'installazione e la manutenzione.
L'albero liscio rettilineo con accoppiamento senza chiave
Ilasse liscio retto (SLK)trasmette la coppia esclusivamente attraverso la forza di frenatura.Questa progettazione richiede accoppiamenti di pinza a mozzo diviso o mozzi di espansione idraulici adeguatamente specificati per gestire la coppia di stazionamento di 12 Nm e le esigenze di accelerazione massima.
Questa configurazione offre una semplice rimozione del mozzo utilizzando tiratori di ingranaggi standard, fornendo vantaggi di manutenzione in ambienti di macchine limitate.è disponibile la variante A06B-0243-B200 con chiavetta.
Nessun freno ️ configurazione standard per assi orizzontali
IlB100 designazioneindica l'assenza di freno elettromagnetico, che è standard per gli assi di alimentazione CNC orizzontali.Servo-blocco del servo-amplificatorefunzionalità, in cui il loop di posizione rimane attivo e l'encoder fornisce un feedback continuo.
Questa configurazione elimina la necessità di circuiti dei freni, relè e logica di tempistica, riducendo la complessità del pannello e il numero di componenti.Le varianti frenate (B300 e B400) sono riservate agli assi verticali in cui la gravità richiede un'ulteriore sicurezza di trattenimento.
A1000 codificatore assoluto Ritenzione della posizione attraverso i cicli di alimentazione
IlCodificatore di impulsi assoluti in serie Alpha i A1000con 1,000,000 impulsi per rotazione mantiene la posizione di più giri attraverso eventi di spegnimento tramite la batteria di riserva nel servo amplificatore Fanuc αi.
Ciò elimina i cicli di home-ing giornalieri, consentendo la disponibilità immediata delle coordinate all'avvio e consentendo un recupero senza soluzione di continuità dalle fermate a metà programma.L'alta risoluzione supporta un'eccezionale precisione dimensionale e la qualità della finitura superficiale.
Manutenzione della batteria:La batteria di riserva A1000 risiede nel servoamplificatore αiSV. Sostituiscilo quando il Fanuc CNC emette un allarme di scarsa batteria per evitare il reset del contatore a più giri e il ri-riferimento forzato dell'asse.
Referenza di configurazione della serie A06B-0243
| Numero della parte | Fabbricazione | Capo della chiave | Freno | Dichiarazione |
| A06B-0243-B000 | Taper | - Sì, sì. | Nessuna | Protezione IP65 |
| A06B-0243-B100 | Listo e liscio | - No, no. | Nessuna | Protezione IP65 |
| A06B-0243-B100#0100 | Listo e liscio | - No, no. | Nessuna | Protezione IP67 |
| A06B-0243-B200 | Diritta. | - Sì, sì. | Nessuna | Protezione IP65 |
| A06B-0243-B300 | Taper | - Sì, sì. | Frigoriferi da 24 V | Protezione IP65 |
| A06B-0243-B400 | Listo e liscio | - No, no. | Frigoriferi da 24 V | Protezione IP65 |
| A06B-0243-B101 | Listo e liscio | - No, no. | Nessuna | IP65 (codificatore i1000) |
Compatibilità dell'amplificatore e del CNC
L'A06B-0243-B100 funziona conServoamplificatori della serie Fanuc αi (αiSV) specificamente moduli αiSV 40 o αiSV 80.Fanuc serie 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B e 32i.
Al momento dell'installazione dei motori di ricambio, verificare che i parametri dell'asse CNC corrispondano alle specifiche del tipo di motore αiF 12/3000 per evitare comportamenti instabili dell'asse o guasti dell'amplificatore.
Applicazioni tipiche
- Altre macchine per la lavorazione a motore X, Y, e Z unità su VMC compatte e di formato medio
- Autoveicoli a motore a rotazione CNC
- Altre macchine per la lavorazione a caldo- macchine di produzione ad alto ciclo con movimenti brevi e veloci
- Autoveicoli a motore¢ Azioni di rotazione a asse B e assi di posizionamento della tavola rotante
Domande frequenti
Qual è la differenza tra l'albero liscio rettilineo B100 e l'albero affusolato B000?
Il B000 ha un albero affusolato con chiavetta per l'accoppiamento autocentrale, mentre il B100 ha un albero liscio retto per l'impegno del mozzo a frizione.Le prestazioni del motore sono identiche. La scelta dipende dal mozzo di accoppiamento esistente sulla macchina..
L'A06B-0243-B100 ha bisogno di un ciclo di direzione ogni volta che il CNC si accende?
No, l'encoder assoluto Alpha i A1000 mantiene la posizione multi-torno attraverso l'interruzione della batteria di riserva.Le coordinate dell'asse sono immediatamente disponibili senza movimento di autoguidazione dopo l'installazione e la sincronizzazione della posizione una tantum.
Quale modulo di amplificatore Fanuc è necessario per l'A06B-0243-B100?
Il motore richiede un servoamplificatore della serie αi di Fanuc (αiSV) specificamente moduli αiSV 40 o αiSV 80 per la potenza nominale di 3,0 kW / 14A. Compatibile con le serie Fanuc 0i-D, 0i-F, 16i, 18i, 21i, 30i,e 31i controlli.
Perché il peso del motore (42,6 libbre) è rilevante per la pianificazione della manutenzione?
Con un peso superiore a 19 kg, il motore richiede una manovra a due persone o un adeguato supporto di sollevamento durante l'installazione e lo smontaggio, specialmente in ambienti ristretti per macchine.
Quando deve essere specificata la variante sigillata IP67 (#0100) invece della norma B100?
Indicare IP67 quando il motore è montato dove il liquido di raffreddamento può accumularsi intorno o entrare direttamente in contatto con il corpo del motore.standard IP65 è adeguato.
