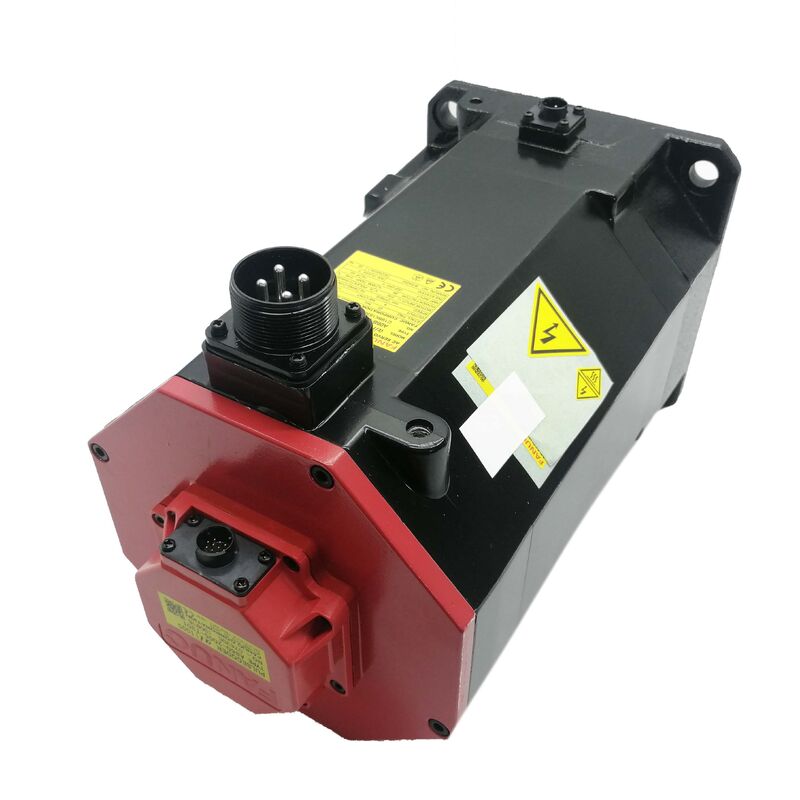

Fanuc A06B-0243-B101 — Servomotore AC αiF 12/4000, albero dritto, freno elettromagnetico, encoder seriale Alpha i i1000

Panoramica del prodotto

Codice articolo: A06B-0243-B101

Cercato anche come: A06B0243B101, Fanuc A06B-0243-B101, FANUC A06B0243B101

Modello motore: αiF 12/4000

Classificazione: Servomotore brushless AC Fanuc Alpha iF Series — 3 kW, 4.000 giri/min, albero liscio dritto, freno elettromagnetico, encoder seriale Alpha i i1000

Cos'è questo motore

Il Fanuc A06B-0243-B101 è un servomotore AC αiF 12/4000 da 3 kW — uno dei motori di maggiore capacità della serie Fanuc alpha iF, configurato con un albero liscio dritto, un freno elettromagnetico e l'encoder seriale Alpha i i1000 a 1.000.000 di impulsi per rivoluzione.

Tre specifiche definiscono dove appartiene questo motore. La coppia di stallo di 12 Nm lo colloca nella fascia alta della gamma di media capacità della famiglia α iF — in grado di sostenere una forza assiale considerevole sugli assi a vite a ricircolo di sfere, carichi radiali pesanti sugli azionamenti delle tavole delle fresatrici o coppia di taglio sostenuta sugli assi delle slitte dei torni. Il freno elettromagnetico, codificato nel suffisso B1xx, significa che questo motore è configurato per assi in cui la posizione deve essere mantenuta meccanicamente quando il servo è spento — assi verticali, avanzamenti inclinati e qualsiasi azionamento in cui il blocco servo da solo non è sufficiente. L' encoder i1000 — l'encoder seriale incrementale da 1.000.000 di impulsi/giro — fornisce la risoluzione di posizione e la qualità del feedback di velocità richieste dall'interpolazione CNC ad alta precisione di Fanuc a qualsiasi velocità di avanzamento.

La lettura congiunta di questi tre fatti descrive un motore progettato per assi CNC verticali su macchine dotate di amplificatori Fanuc serie αi e controlli CNC 0i, 30i o 31i.

Specifiche tecniche

Coppia di stallo di 12 Nm: cosa offre sull'asse macchina

La designazione αiF nel nome del modello di questo motore segnala una caratteristica prestazionale specifica: questa serie di motori è costruita per erogare la sua piena coppia di stallo a velocità zero con un comportamento termico costante. Il "12" in αiF 12/4000 è la coppia di stallo in Newton-metri — la coppia massima che il motore può sostenere a velocità dell'albero zero o quasi zero senza superare i limiti di temperatura dell'isolamento definiti dall'isolamento di Classe F.

Dodici Newton-metri a stallo sono un numero significativo per la progettazione degli assi delle macchine utensili. Su una vite a ricircolo di sfere con passo da 10 mm e un'efficienza del 90%, ciò rappresenta circa 6,8 kN di forza assiale sostenuta a bassa velocità di traslazione. Per azionamenti pesanti dell'asse Z verticale che trasportano assemblaggi di teste mandrino considerevoli, per azionamenti dell'asse Y su grandi centri di lavoro orizzontali con masse di slitta pesanti e per azionamenti delle slitte Z dei torni sotto pesanti tagli di spianatura, questa coppia di stallo fornisce il budget di forza sostenuta richiesto dall'applicazione — non solo durante il transito ad alta velocità, ma durante le impegnative fasi di taglio a bassa velocità in cui il motore funziona a bassi giri sotto pieno carico.

La transizione dalla coppia di stallo all'uscita nominale continua funziona come in tutta la famiglia αi: fino alla velocità nominale di 4.000 giri/min, il motore opera all'interno del suo inviluppo di coppia continua a 3 kW di potenza nominale. Sopra i 4.000 giri/min, il motore entra nella regione di indebolimento di campo in cui la coppia disponibile diminuisce all'aumentare della velocità. Per le applicazioni con assi verticali, questa caratteristica è particolarmente rilevante perché la coppia di carico gravitazionale sostenuta durante il movimento a bassa velocità rientra pienamente nella regione in cui si applica la capacità di coppia di stallo di 12 Nm.

Il freno elettromagnetico: a prova di guasto per assi verticali

Il suffisso B1xx che distingue l'A06B-0243-B101 dal suo omologo senza freno non è un accessorio minore. Su un asse verticale CNC che trasporta una pesante testa mandrino, il freno elettromagnetico è un componente di sicurezza primario — la barriera meccanica che impedisce all'asse di cadere quando la corrente del servo viene rimossa.

Come tutti i freni di tenuta dei servomotori della serie alpha di Fanuc, il freno sull'A06B-0243-B101 è a molla e rilasciato elettromagneticamente. La molla mantiene il disco del freno innestato a riposo. Quando il CNC Fanuc abilita l'asse e rilascia il freno, un segnale elettrico eccita la bobina del freno, sollevando il disco contro la pressione della molla e liberando l'albero per ruotare. Rimuovere quel segnale — con un comando di arresto di emergenza, con un'interruzione di corrente, con una sequenza di spegnimento servo pianificata — e la molla innesta immediatamente il disco del freno. L'asse si blocca meccanicamente, senza dipendere da alcun sistema elettronico attivo per mantenere quel blocco.

Questa architettura a prova di guasto è importante perché l'alternativa — il blocco servo dall'amplificatore αi — richiede che l'amplificatore sia alimentato, che il CNC sia operativo e che il loop di feedback del servo sia funzionante. Queste condizioni sono soddisfatte durante il normale funzionamento ma non durante gli eventi che creano il rischio maggiore su un asse verticale. Il freno a molla affronta il rischio alla fonte: l'asse si blocca meccanicamente in qualsiasi condizione che rimuova l'alimentazione.

Cablaggio e sequenziamento del freno. La bobina del freno richiede un'alimentazione di 24V DC dal pannello della macchina, separata dall'alimentazione principale dell'amplificatore servo. Il segnale di rilascio del freno del CNC Fanuc (disponibile tramite l'interfaccia macchina) deve essere sequenziato correttamente: blocco servo confermato prima del rilascio del freno, asse a riposo prima dell'innesto del freno. La documentazione dell'amplificatore servo Fanuc specifica questi requisiti di temporizzazione per il tipo di asse. Seguire la sequenza corretta prolunga significativamente la vita utile del freno e previene errori di posizione dovuti all'innesto del freno su un asse in movimento.

Albero dritto liscio (ST, SLK): il default CNC per l'accoppiamento di precisione

La configurazione dell'albero sull'A06B-0243-B101 — designata "ST, SLK" nella descrizione del modello Fanuc — è un albero cilindrico dritto senza linguetta. Nel contesto dei servomotori per macchine utensili Fanuc, questa è la configurazione standard dell'albero per assi che utilizzano accoppiamenti servo di precisione, accoppiamenti a disco flessibile o mozzi di accoppiamento progettati per installazione a foro liscio.

Un albero dritto liscio si basa su un accoppiamento a mozzo diviso o a interferenza per trasmettere la coppia tramite attrito. Per i tipi di accoppiamento utilizzati sugli assi servo delle macchine utensili CNC — accoppiamenti a soffietto di precisione, accoppiamenti a disco e accoppiamenti diretti a vite a ricircolo di sfere — questo è del tutto adeguato quando l'accoppiamento è dimensionato correttamente per l'intervallo di coppia del motore. A 12 Nm di coppia di stallo con una coppia di picco superiore disponibile durante l'accelerazione, la selezione dell'accoppiamento dovrebbe essere dimensionata in base alla cifra della coppia di picco, non solo alla cifra di stallo.

L'albero liscio semplifica inoltre la sostituzione del motore durante la manutenzione sul campo. Rimuovere un accoppiamento da un albero liscio — allentando il morsetto del mozzo diviso e sfilando il mozzo — richiede secondi e nessuna allineamento della linguetta. Quando un asse verticale richiede una sostituzione di emergenza del motore per ripristinare una macchina in produzione, la configurazione dell'albero liscio è operativamente più veloce da manutenere rispetto a un albero conico con linguetta.

Per applicazioni in cui il componente azionato ha un foro con linguetta e richiede un motore con albero con linguetta, è disponibile una diversa variante del suffisso A06B-0243. Il codice articolo B101 specifica la configurazione dell'albero liscio e questo dovrebbe essere confermato rispetto alla progettazione meccanica della macchina prima dell'ordine.

Encoder Alpha i i1000: seriale incrementale a 1.000.000 di impulsi/giro

L'encoder montato sull'A06B-0243-B101 è il Fanuc Alpha i i1000 — codice articolo Fanuc A860-2000-T301. La designazione "i1000" indica un encoder seriale incrementale a 1.000.000 di conteggi per rivoluzione.

Incrementale vs. assoluto. L'i1000 è un encoder incrementale, che lo distingue dall'encoder assoluto A1000 montato su altri motori della serie αi. Un encoder incrementale non mantiene la posizione durante gli eventi di spegnimento. Quando il CNC viene acceso con un motore i1000 sull'asse, il controller non conosce la posizione dell'asse finché un ciclo di ritorno al riferimento non sposta l'asse al suo marcatore di posizione di home. Questa è una differenza fondamentale rispetto ai motori con encoder assoluto e ha implicazioni operative: ogni accensione del CNC o recupero da allarme richiede un ritorno al riferimento prima che l'asse possa essere utilizzato.

Per le applicazioni con assi verticali — dove questo motore è più comunemente specificato — la procedura di ritorno al riferimento richiede un'attenta considerazione perché comporta il movimento dell'asse mentre il freno viene sequenziato. La procedura di avvio della macchina deve gestirla correttamente per evitare errori di innesto del freno durante la sequenza di homing.

1.000.000 di impulsi per rivoluzione. Nonostante sia incrementale anziché assoluto, la risoluzione dell'i1000 corrisponde alla cifra dell'A1000 — un milione di conteggi per rivoluzione. Su una vite a ricircolo di sfere con passo da 4 mm, ciò si traduce in 4 nanometri per conteggio dell'encoder. Il loop di posizione del CNC si chiude su questa risoluzione, che è ciò che consente la ripetibilità di posizionamento sub-micrometrica che i centri di lavoro Fanuc pubblicizzano. Il loop di feedback di velocità riceve aggiornamenti di posizione sufficientemente fini da produrre un'uscita di coppia fluida a qualsiasi velocità di avanzamento, dalla rapida traslazione fino alla finitura più lenta.

Protocollo seriale. Come l'A1000, l'i1000 comunica con l'amplificatore servo αi tramite un collegamento seriale dedicato anziché segnali di impulso differenziali paralleli. Il formato seriale è immune al rumore su lunghezze di cavo pratiche e compatto nel cablaggio — un singolo cavo trasporta sia i dati di posizione che le informazioni sullo stato dell'encoder all'amplificatore.

Controlli e amplificatori compatibili

L'A06B-0243-B101 è progettato per amplificatori servo Fanuc serie αi (αiSV) — in particolare l'αiSV 40 o αiSV 80 a questo livello di potenza, a seconda della configurazione dell'asse della macchina e della capacità del bus. La corrente continua nominale di 14 A e l'uscita di 3 kW rientrano nella capacità dell'αiSV 40 per la maggior parte dei cicli di lavoro; le macchine con requisiti di accelerazione aggressivi possono utilizzare l'αiSV 80 per mantenere un margine di corrente di picco adeguato.

I controller CNC compatibili includono Fanuc Serie 0i-D, 0i-F, 15i, 16i, 18i-MB, 21i, 30i-A, 30i-B, 31i-A, 31i-B e 32i. Il protocollo dell'encoder seriale del motore e la voce del database dei parametri del motore sono abbinati alla piattaforma dell'amplificatore servo Fanuc αi e non possono essere utilizzati con amplificatori α-series precedenti o non Fanuc.

Impostazione dei parametri all'installazione. Quando si installa l'A06B-0243-B101 come sostituzione, il set di parametri dell'asse CNC Fanuc deve essere verificato rispetto alla voce del tipo di motore αiF 12/4000 nel database dei parametri dei motori Fanuc. I parametri chiave includono il numero del tipo di motore, l'impostazione della corrente di stallo, la temporizzazione del rilascio del freno e il tipo di encoder (incrementale). La guida ai parametri di Fanuc per la specifica serie CNC documenta le voci corrette. Sui sistemi CNC con rilevamento automatico del motore, l'amplificatore potrebbe leggere il tipo di motore dall'encoder e popolare automaticamente i parametri — verificare che la configurazione rilevata corrisponda al motore previsto prima di procedere al ciclo di ritorno al riferimento.

αiF 12/4000 in contesto: dove si colloca nella famiglia

La serie αiF (Alpha iF) occupa lo stesso spazio fisico della serie αiS (Alpha iS) nel catalogo motori Fanuc, ma è orientata verso applicazioni che richiedono alta coppia a bassa velocità con funzionalità freno. All'interno della gamma αiF a 4.000 giri/min:

L'A06B-0243-B101 a αiF 12/4000 con freno si colloca a metà della famiglia a 4.000 giri/min — più pesante dei motori da 8 Nm tipicamente utilizzati su assi verticali più leggeri e più leggero dei motori da 22 Nm per le teste mandrino più pesanti e i grandi assi Z a portale.

Applicazioni tipiche

Asse Z verticale su centri di lavoro verticali. L'applicazione definitiva per l'A06B-0243-B101. Centri di lavoro verticali di medie-grandi dimensioni in cui la massa dell'assemblaggio testa mandrino e slitta Z richiede una coppia di stallo di 12 Nm per sostenere la coppia di contrappeso gravitazionale durante il movimento, e un freno a molla per mantenere la posizione meccanicamente a macchina spenta e in caso di arresto di emergenza. La potenza nominale di 3 kW copre il carico gravitazionale e di taglio combinato sugli assi Z all'interno di questa classe di macchine.

Asse verticale su centri di lavoro orizzontali. Asse W (canotto) e assi di traslazione verticale su centri di lavoro orizzontali in cui l'asse trasporta la massa della colonna o della slitta mandrino che richiede frenatura meccanica a riposo. Il profilo di coppia dell'αiF 12/4000 si adatta a componenti verticali di peso medio in cui l'encoder i1000 fornisce un controllo preciso della posizione verticale durante l'intero ciclo di lavorazione.

Asse Y e azionamenti asse a gang su centri di lavoro a controllo numerico. Azionamenti asse Y della torretta utensili motorizzati e assi di posizionamento utensili a gang su torni multi-asse in cui l'asse trasporta la massa del portautensili sotto una componente di carico gravitazionale e richiede decelerazione controllata e mantenimento meccanico tra le operazioni.

Assi di sollevamento pallet e magazzini utensili verticali. Meccanismi di sollevamento pallet azionati da servo e assi di indicizzazione magazzino utensili verticali su celle di lavorazione in cui il servo deve sollevare un carico definito, posizionarlo accuratamente e mantenerlo meccanicamente tra le operazioni. Il freno mantiene il meccanismo in qualsiasi posizione nell'intervallo di movimento; l'encoder i1000 supporta un posizionamento accurato nell'intero intervallo di sollevamento.

Assi di avanzamento inclinati su rettificatrici e macchine speciali. Azionamenti di avanzamento angolati su rettificatrici di profili, meccanismi di avanzamento utensili inclinati su attrezzature speciali e qualsiasi asse in cui il carico ha una componente gravitazionale lungo la direzione di movimento. Il freno a molla mantiene l'asse in qualsiasi posizione quando l'alimentazione servo è assente.

Domande frequenti

D1: Qual è la differenza tra l'A06B-0243-B101 e l'A06B-0243-B001?

La differenza di suffisso indica la configurazione del freno. Il suffisso B1xx (B101) indica un freno elettromagnetico — il motore monta un freno di tenuta a molla che si innesta meccanicamente quando l'alimentazione viene rimossa dalla bobina del freno. Il suffisso B0xx (B001) indica nessun freno. Tutte le altre specifiche — coppia di stallo (12 Nm), potenza nominale (3 kW), encoder (i1000), tipo di albero (dritto liscio) e compatibilità amplificatore — sono identiche. Utilizzare il B101 su assi verticali e qualsiasi meccanismo con una componente di carico gravitazionale che causerebbe un movimento incontrollato se il blocco servo venisse rimosso.

D2: L'A06B-0243-B101 ha un encoder assoluto?

No. L' encoder i1000 sull'A06B-0243-B101 è incrementale, non assoluto. Dopo qualsiasi accensione del CNC o perdita di alimentazione causata da un allarme, la posizione dell'asse è sconosciuta finché un ciclo di ritorno al riferimento (homing) non stabilisce la coordinata dell'asse. Per applicazioni che richiedono la conoscenza assoluta della posizione all'accensione senza homing, dovrebbe essere specificato un motore dotato dell'encoder assoluto A1000 (A06B-0243-B100 o codice articolo simile). Sugli assi verticali con freni, la sequenza di homing deve tenere conto della temporizzazione del rilascio del freno prima che inizi il movimento di ritorno al riferimento.

D3: Quale amplificatore servo Fanuc è compatibile con l'A06B-0243-B101?

L'A06B-0243-B101 richiede un amplificatore servo Fanuc serie αi (αiSV) — tipicamente αiSV 40 o αiSV 80 a seconda dei requisiti di corrente di picco della macchina. Le piattaforme CNC compatibili includono le serie 0i-D/F, 15i, 16i, 18i, 21i, 30i e 31i. Questo motore non è compatibile con amplificatori α-series più vecchi precedenti alla generazione αi, né con amplificatori Fanuc serie β. Verificare sempre che le impostazioni dei parametri dell'asse nel CNC corrispondano alla voce del tipo di motore αiF 12/4000 nel database dei parametri Fanuc prima della messa in servizio.

D4: Cosa significa "ST, SLK" nella descrizione completa del motore?

ST designa un albero dritto (al contrario di un albero conico). SLK designa un albero liscio senza linguetta — il diametro esterno dell'albero è un cilindro liscio senza una scanalatura per linguetta lavorata. La coppia viene trasmessa al mozzo di accoppiamento tramite un serraggio per attrito (accoppiamento a mozzo diviso o a interferenza). Questa configurazione è standard per gli accoppiamenti servo di precisione sugli assi CNC. Per applicazioni che richiedono un'interfaccia con albero con linguetta, sarebbe necessaria una diversa variante del suffisso A06B-0243 con specifica per linguetta.

D5: Cosa deve essere verificato prima di installare l'A06B-0243-B101 come sostituzione?

Quattro controlli sono critici. Primo, confermare che la sostituzione sia del suffisso corretto — B101 specifica albero dritto liscio con freno; altri suffissi indicano diverse configurazioni di albero o freno. Secondo, verificare che i parametri dell'asse CNC Fanuc corrispondano alla voce del motore αiF 12/4000, inclusi i parametri di temporizzazione del rilascio del freno. Terzo, confermare che il cablaggio del freno a 24V DC nel pannello della macchina sia integro e correttamente sequenziato attraverso l'uscita di rilascio del freno del CNC. Quarto, poiché l'i1000 è un encoder incrementale, assicurarsi che la procedura di ritorno al riferimento venga completata correttamente dopo l'installazione del motore prima di tentare qualsiasi movimento dell'asse o taglio di produzione.
