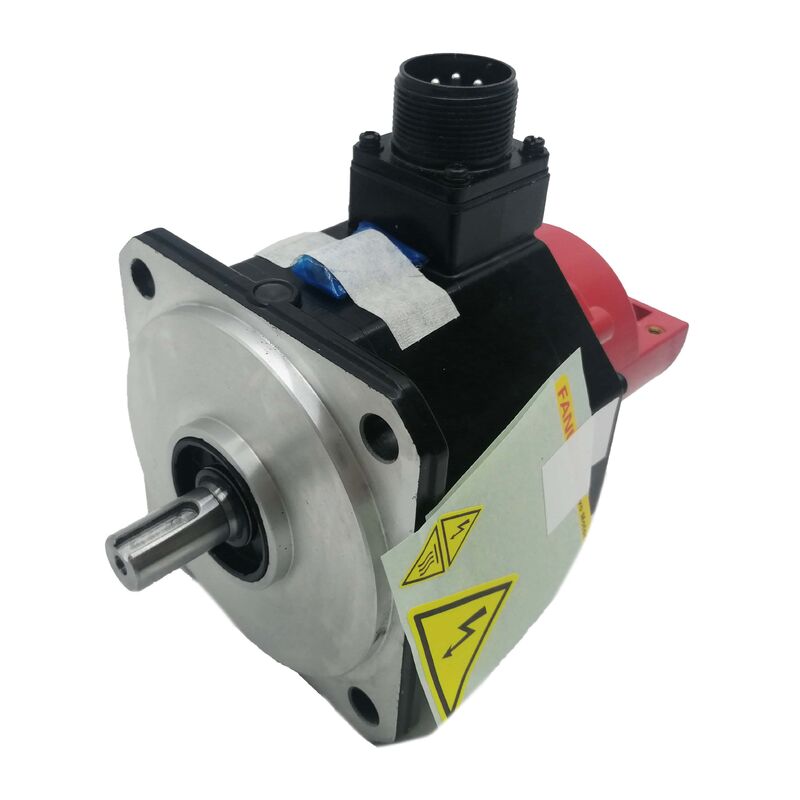

Servomotore CA Fanuc A06B-0034-B177 AO6B-OO34-BI77

FANUC A06B-0034-B177 | Servomotore AC Beta B6/2000 — Albero dritto con linguetta / Freno a molla / Encoder i32b / IP67

B6/2000 — Motore Beta a telaio medio con freno

L'A06B-0034-B177 è il servomotore B6/2000 di FANUC — il motore da 2.000 giri/min della serie Beta nella configurazione con albero dritto, freno, encoder i32b. La designazione B6 identifica la classe di coppia del motore: un motore Beta a telaio medio con l'uscita di coppia continua per gestire carichi di lavoro macchina sostenuti a velocità moderata. Con 11,2 kg, si tratta di un motore fisicamente robusto, dimensionato per assi macchina che sopportano un carico meccanico reale piuttosto che compiti di posizionamento leggeri.

Il freno integrato è a molla — si innesta per impostazione predefinita quando la bobina del freno da 24V non è energizzata, mantenendo l'albero bloccato. Il normale funzionamento del servo richiede che la bobina sia alimentata (freno rilasciato). In caso di spegnimento del servo, arresto di emergenza o perdita di alimentazione, la bobina viene diseccitata e la molla blocca immediatamente l'albero.

Ciò rende la configurazione B177 appropriata per assi verticali, slitte inclinate o qualsiasi meccanismo in cui il carico ha una componente gravitazionale e si muoverebbe per gravità quando il servo è inattivo. Sugli assi orizzontali dove il blocco servo è sufficiente, la variante senza freno è la specifica corretta — il freno aggiunge complessità al circuito e manutenzione senza benefici funzionali.

L'encoder i32b è incrementale, fornisce 32 periodi di segnale per rivoluzione per il feedback di velocità e posizione. Ciò richiede un ciclo di riferimento (homing) ad ogni accensione della macchina per stabilire il riferimento di posizione. La macchina non può iniziare la produzione fino al completamento di questo ciclo.

IP67 — Sigillato per ambienti di macchine utensili

IP67 conferma la completa esclusione della polvere e l'immersione temporanea in acqua fino a un metro per 30 minuti. Negli ambienti delle macchine utensili dove gli spruzzi di refrigerante, i trucioli e le operazioni di pulizia fanno parte del normale funzionamento, questo grado di protezione è la specifica standard per i servomotori degli assi. Il paraolio dell'albero aggiunge protezione al cuscinetto anteriore contro l'ingresso di liquidi attraverso il punto di penetrazione dell'albero.

Specifiche chiave

FAQ

D1: Il freno non si rilascia quando l'asse è abilitato. L'alimentazione della bobina da 24V è confermata al connettore. Il freno è difettoso?

Con 24V confermati, misurare la resistenza tra i terminali della bobina del freno (24V scollegati). Una bobina del freno a molla sana legge tipicamente nell'intervallo 15-50 Ω a seconda del telaio del motore. Circuito aperto conferma una bobina guasta. Se la resistenza è nell'intervallo ma il freno rimane innestato, un blocco meccanico nel disco — dovuto a contaminazione o a una molla bloccata — impedisce il rilascio.

D2: La macchina richiede un ciclo di homing ad ogni accensione. È a causa dell'encoder i32b?

Sì. L'i32b è incrementale — conta gli impulsi dall'accensione ma non ha memoria di posizione assoluta. È richiesto un ciclo di homing per stabilire il riferimento prima che la produzione possa iniziare. Se la macchina necessita di posizione assoluta all'accensione senza homing, specificare una variante del motore Beta con un encoder assoluto.

D3: L'A06B-0034-B177 può essere utilizzato su un asse orizzontale dove non è necessario un freno?

Il motore funziona su un asse orizzontale, ma il circuito del freno richiede comunque 24V per mantenere il freno rilasciato durante il funzionamento. Se non è necessario un freno, specificare la variante senza freno elimina il circuito della bobina del freno, l'assorbitore di sovratensione, l'interblocco MBR nel PLC e l'ispezione periodica del freno dal programma di manutenzione. Per gli assi orizzontali, la variante senza freno è la specifica più semplice e corretta.

D4: Dopo aver installato l'A06B-0034-B177, l'asse mostra una piccola deriva di posizione a riposo. Cosa dovrebbe essere controllato?

Una piccola deriva a riposo con un motore dotato di freno su un asse orizzontale richiede innanzitutto di verificare se il freno si rilascia completamente — un freno parzialmente innestato crea una resistenza meccanica che appare come una deriva di posizione apparente al ciclo servo. Confermare la presenza di 24V al connettore del freno con il servo abilitato. Se il freno è completamente rilasciato, verificare che il parametro del tipo di motore dell'amplificatore servo corrisponda alla specifica B6/2000.

D5: Dove viene reperito l'A06B-0034-B177?

Attraverso il mercato dei motori FANUC serie Beta — nuovo surplus, ricondizionato testato e servizi di ricostruzione motori. Confermare il numero di parte completo, incluso B177 (albero dritto + freno + i32b) dalla targhetta del motore installato. La funzione del freno e le condizioni dell'encoder dovrebbero essere verificate in qualsiasi test di accettazione.
