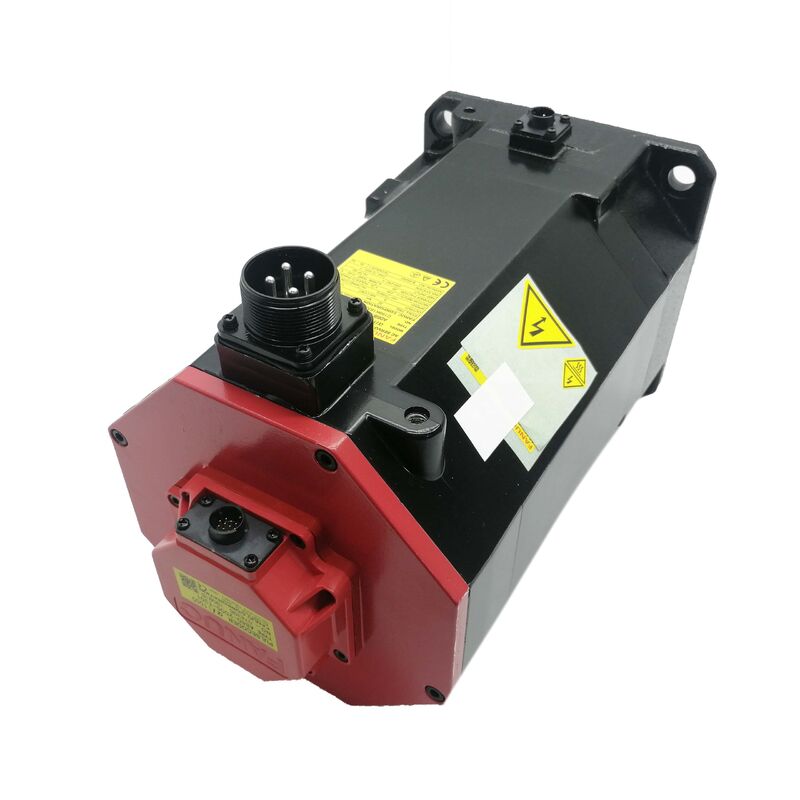

Motore Servo AC Fanuc A06B-0371-B577
Il Fanuc A06B-0371-B577 è un servomotore AC della serie FANUC α, costruito nella classe α1/3000 per un controllo preciso dell'asse in macchine utensili e sistemi di movimento che richiedono una risposta di velocità stabile, un posizionamento ripetibile e dimensioni compatte del motore. Questa configurazione presenta un albero dritto e un codificatore a impulsi αI64, che lo rendono ideale per applicazioni di sostituzione in cui l'interfaccia meccanica originale e il formato di feedback devono rimanere coerenti.
Specifiche chiave del prodotto
| Specifica |
Valore |
| Tipo di prodotto |
Motore Servo AC |
| Marca |
FANUC |
| Numero di parte |
A06B-0371-B577 |
| Serie |
Serie α |
| Classe del modello |
α1/3000 |
| Tipo di albero |
Albero dritto |
| Freno |
Senza freno |
| Rilevatore |
Codificatore a impulsi αI64 |
| Velocità di uscita nominale |
3000 min⁻¹ |
| Coppia nominale allo stallo |
1,0 Nm |
| Inerzia del rotore |
0,00036 kg*m² |
| Corrente RMS continua allo stallo |
2,2 A (rms) |
| Costante di coppia |
0,44 Nm/A (rms) |
| Costante di forza controelettromotrice |
15,5 V/1000 min⁻¹ |
| Resistenza dell'armatura |
1,73 Ω |
| Costante di tempo meccanica |
0,010 s |
| Costante di tempo termica |
15 min |
| Attrito statico |
0,10 Nm |
| Corrente massima ammissibile |
24 A (picco) |
| Coppia teorica massima |
8 Nm |
| Accelerazione teorica massima |
22000 rad/s² |
| Peso |
2,8 kg |
| Grado di protezione |
IP55 |
| Temperatura ambiente consigliata |
40°C o inferiore |
Panoramica del prodotto
L'A06B-0371-B577 è ottimizzato per applicazioni che richiedono servomotori compatti con un comportamento dinamico prevedibile. Con un'inerzia del rotore relativamente bassa e una coppia nominale allo stallo di 1,0 Nm, questo motore eccelle nelle applicazioni in cui l'accelerazione, la decelerazione e la risposta direzionale devono rimanere precise senza richiedere una classe di motore più grande. Ciò lo rende adatto per meccanismi di avanzamento più piccoli, stadi di trasmissione e assemblaggi azionati con precisione nei sistemi FANUC esistenti.
Linee guida per l'installazione e l'uso
Il manuale della serie α di FANUC sottolinea che la protezione del motore nell'uso effettivo dipende da corrette pratiche di installazione, non solo dal grado di protezione IP55. Le principali considerazioni sull'installazione includono la protezione della superficie del motore da fluidi da taglio e lubrificanti, l'evitare il passaggio di refrigerante verso il motore attraverso i cavi e l'uso di gocciolatoi quando i connettori sono rivolti verso l'alto. L'area dell'albero richiede un'attenta attenzione durante l'integrazione della macchina, poiché l'efficacia della tenuta dipende dalle condizioni ambientali e da una corretta disposizione della lubrificazione.
Domande frequenti
Che tipo di motore è l'A06B-0371-B577 secondo i dati ufficiali FANUC?
È un servomotore AC della serie FANUC α nella classe α1/3000. Questa variante presenta un albero dritto con codificatore a impulsi αI64, collocandolo nella categoria dei servomotori di precisione per applicazioni di macchine utensili.
L'A06B-0371-B577 è un motore con freno?
No. La tabella di designazione ufficiale di FANUC per la famiglia α1/3000 elenca le versioni dotate di freno separatamente da questa configurazione con albero dritto senza freno. Questa distinzione è fondamentale per i lavori di sostituzione in quanto influisce sull'adattamento meccanico e sulla strategia di mantenimento dell'asse.
Quali sono le principali specifiche di prestazione?
Le specifiche chiave includono una velocità di uscita nominale di 3000 min⁻¹, una coppia nominale allo stallo di 1,0 Nm, una corrente RMS allo stallo di 2,2 A, una corrente massima ammissibile di picco di 24 A e un peso di 2,8 kg, come verificato dalla scheda tecnica ufficiale del motore FANUC.
L'IP65 è confermato da FANUC per questo motore?
No. Il manuale ufficiale della serie α indica la forma di protezione come IP55 per una singola unità motore. La resistenza effettiva al refrigerante o all'olio dipende dal corretto instradamento dei cavi, dall'orientamento dei connettori e dalle pratiche di installazione.
Cosa dovrebbero verificare gli utenti prima di ordinare questo motore come sostituzione?
Gli utenti dovrebbero confermare il numero di parte completo, la forma dell'albero, lo stato del freno, il tipo di rilevatore e la disposizione dell'accoppiamento lato macchina. Questo modello presenta un albero dritto con codificatore a impulsi αI64, quindi eventuali registri della macchina che mostrano configurazioni diverse dovrebbero essere verificati rispetto alla targhetta del motore originale o alla distinta base (BOM).
