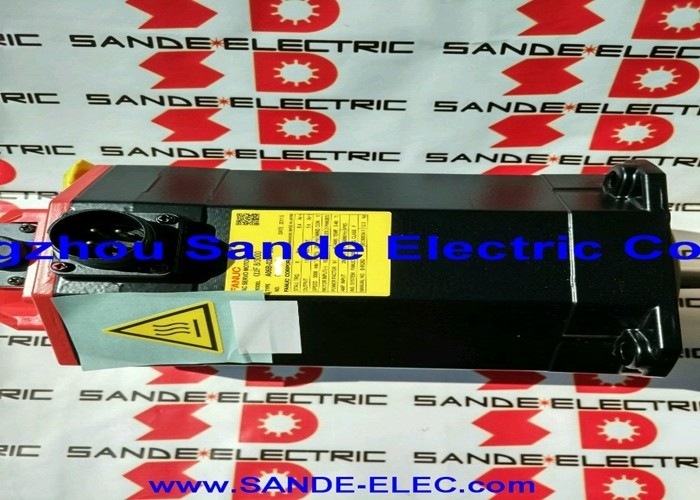

Servomotore CA Fanuc A06B-0075-B303 A06B0075B303 AO6B-OO75-B3O3

Fanuc A06B-0075-B303 | Motore Servo AC Serie Beta i BiS8/3000 — 1,2 kW, Albero Conico, Freno 24V, Encoder B128iA

Codice Articolo: A06B-0075-B303

Serie: Motore Servo AC Serie Beta i (βi)

Modello: BiS 8 / 3000

Configurazione: Albero Conico con Chavetta, Freno DC 24V, Encoder Incrementale B128iA, IP65

Stato: Discontinuato dal Produttore — Disponibile Stock Ricondizionato e Usato

Condizione: Ricondizionato / Usato

Panoramica

Il Fanuc A06B-0075-B303 è un motore servo AC compatto e completamente specificato della serie Beta i di Fanuc — modello BiS8/3000 — che combina tre scelte di configurazione che definiscono esattamente dove e come opera: un albero conico con chavetta per un accoppiamento meccanico di precisione, un freno a molla da 24V DC per il bloccaggio di posizione a sicurezza intrinseca e l'encoder B128iA per il feedback incrementale.

Valutato a 1,2 kW di potenza continua con una coppia di stallo di 7 Nm, funzionante fino a un massimo di 3.000 giri/min da un'alimentazione trifase da 153V a 133Hz e 4,9A, questo è un servo compatto ben specificato per gli assi secondari e ausiliari di macchine utensili CNC e apparecchiature di automazione industriale.

La serie Beta i occupa un posto specifico nell'architettura dei prodotti Fanuc — progettata per gli assi a bassa potenza dei sistemi CNC dove la piena capacità della serie ALPHA non è richiesta, ma dove il controllo del movimento affidabile, il feedback accurato e la protezione ambientale appropriata non sono negoziabili.

Il BiS8/3000 con 7 Nm e 1,2 kW era una specifica standard per tavole rotanti di quarto asse, azionamenti di magazzini utensili, assi di contropunta e meccanismi di posizionamento compatti che ciclicamente migliaia di volte per turno e devono fornire un posizionamento ripetibile e accurato con certezza meccanica in ogni punto di sosta.

Specifiche Chiave

Il BiS8/3000 — Coppia Compatta per Assi ad Alto Ciclo

La designazione BiS8 colloca questo motore nella classe di coppia di stallo di 8 Nm della serie Beta i — una classe dimensionata per gli assi ausiliari e secondari dove il carico meccanico è moderato ma la frequenza del ciclo di movimento è elevata e l'accuratezza del posizionamento deve essere costante su migliaia di cicli per turno.

Il limite di 3.000 giri/min fornisce l'intervallo di velocità necessario per una rapida traslazione adeguata attraverso tipici arrangiamenti di viti a ricircolo di sfere o ingranaggi su meccanismi compatti, mentre la potenza nominale continua di 1,2 kW copre il requisito di potenza sostenuta del carico operativo normale senza spingere il motore verso il suo limite termico.

A 4,9A di corrente nominale, questo motore pone richieste modeste al modulo amplificatore servo Beta i che lo aziona.

Il sistema Beta i è stato progettato da Fanuc come un'architettura servo efficiente in termini di costi e spazio per assi che non richiedono l'intero inviluppo prestazionale della serie ALPHA — corrente inferiore, ingombro dell'amplificatore più piccolo e integrazione appropriata per i sistemi CNC a cui questa famiglia di motori serve.

Il design elettromagnetico a 8 poli a 133Hz e 153V riflette la geometria elettrica della serie BiS in questa classe di velocità e coppia.

La velocità nominale di 2.000 giri/min accanto ai 3.000 giri/min massimi merita una nota.

Il motore opera in regime continuo nominale nell'intervallo 0–2.000 giri/min; al di sopra entra nella regione di indebolimento di campo verso il limite di 3.000 giri/min.

Per applicazioni che trascorrono la maggior parte del loro tempo di ciclo a velocità moderata con occasionali traslazioni più veloci, questo è un profilo operativo normale e appropriato.

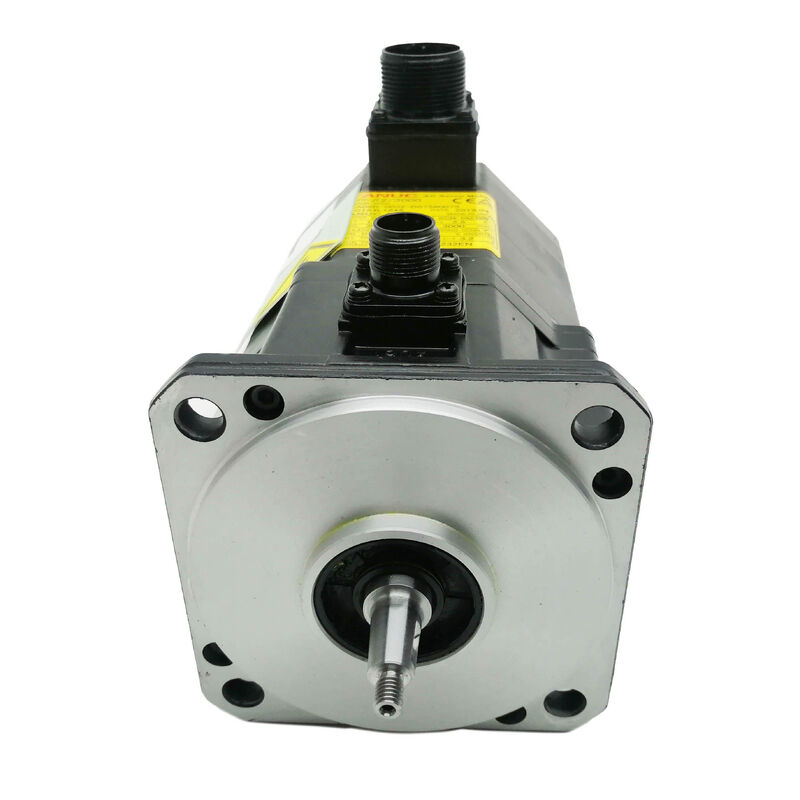

Albero Conico con Chavetta — Certezza Meccanica all'Interfaccia di Accoppiamento

L'albero conico con chavetta sull'A06B-0075-B303 è la configurazione meccanica che definisce come questo motore trasmette la coppia al meccanismo azionato — e come deve essere abbinato quando viene reperito un ricambio. Il cono crea un accoppiamento a interferenza autocentrante: quando il mozzo di accoppiamento o il componente azionato viene tirato sull'albero, si posiziona concentricamente per geometria, eliminando le piccole eccentricità che possono accumularsi nei collegamenti ad albero dritto solo a serraggio nel corso di anni di cicli termici e vibrazioni.

La chavetta aggiunge la seconda funzione critica: l'innesto rotazionale positivo.

Con una chavetta correttamente montata in posizione, il mozzo non può slittare rotazionalmente sull'albero indipendentemente dal carico di coppia, dalla frequenza dei cambi di direzione o dalle forze d'urto generate durante l'accelerazione da meccanismi pesanti.

Su un motore che aziona una tavola di quarto asse o un carosello di magazzino utensili che indicizza attraverso migliaia di operazioni al giorno, lo slittamento dell'accoppiamento è una modalità di guasto che non può essere permessa di svilupparsi — la combinazione cono più chavetta garantisce che ciò non accada.

L'implicazione pratica per l'acquisto di ricambi è precisa: il motore di ricambio deve avere la stessa geometria del cono e la stessa specifica della chavetta. Un motore ad albero dritto non può essere installato in un mozzo conico senza sostituire o rialesare il mozzo.

Il suffisso del codice articolo B303 conferma la combinazione albero conico e freno — qualsiasi sostituzione del motore deve corrispondere a entrambe queste caratteristiche meccaniche.

Freno DC 24V — Bloccaggio a Sicurezza Intrinseca ad Ogni Ciclo di Alimentazione

Il freno elettromagnetico a molla da 24V integrato nell'A06B-0075-B303 è un dispositivo di bloccaggio, non un freno di servizio. La distinzione è importante: la molla innesta meccanicamente il freno ogni volta che i 24V DC sono assenti dalla bobina — sia perché la macchina è stata spenta intenzionalmente, sia perché è stato attivato un arresto di emergenza, sia perché l'alimentazione è stata persa inaspettatamente.

L'amplificatore servo rilascia il freno fornendo 24V prima di comandare qualsiasi movimento e lo ri-innesta dopo che l'asse si è fermato e il servo è stato disabilitato.

Questa logica a sicurezza intrinseca rende il freno da 24V la specifica corretta per qualsiasi asse in cui il movimento incontrollato sotto gravità o carico meccanico residuo sia un rischio.

Su una tavola verticale, un asse rotante inclinabile o qualsiasi meccanismo in cui il carico azionato non sia autobloccante attraverso la trasmissione, il freno fornisce certezza di posizione meccanica ogni volta che il motore non è attivamente controllato — indipendentemente da ciò che sta facendo l'amplificatore servo.

La tensione di alimentazione di 24V è il parametro critico di installazione. Questo motore utilizza 24V DC — non 90V, che viene utilizzato sui freni montati sui motori della serie ALPHA di classi di potenza superiori. Applicare 24V DC a una bobina di freno da 90V produce un innesto parziale che danneggia il freno e il motore.

La specifica di 24V deve essere confermata alla sorgente di alimentazione del freno della macchina prima di mettere in servizio qualsiasi unità di ricambio in questa posizione.

Encoder B128iA — Feedback Incrementale a 128.000 ppr

Il B128iA è l'encoder incrementale Fanuc da 128.000 impulsi per giro per la serie Beta i — fornisce feedback di posizione e velocità tramite l'interfaccia seriale dell'encoder dell'amplificatore servo Beta i. A una velocità massima di 3.000 giri/min, l'encoder genera 6,4 milioni di impulsi al secondo, fornendo all'azionamento una densità di feedback sufficiente per mantenere un controllo di velocità fluido e un'accuratezza precisa del punto finale di posizione nell'intero intervallo di velocità operativa.

Il funzionamento incrementale richiede una sequenza di homing ad ogni avvio della macchina per ristabilire la posizione assoluta dell'asse — il CNC aziona l'asse fino alla sua posizione di riferimento, legge il marker dell'encoder e imposta il contatore di posizione da quel dato.

Sugli assi ausiliari e secondari tipici del BiS8/3000, l'homing è una breve routine di avvio che si completa rapidamente e opera senza incidenti quando sia l'encoder che l'interruttore di posizione di riferimento sono in buone condizioni.

Sui motori usati, il connettore dell'encoder B128iA e l'uscita del cavo sono i primi componenti da ispezionare.

L'ingresso di umidità nel connettore, la corrosione dei pin dovuta all'esposizione prolungata all'umidità dell'ambiente macchina e i danni al cavo nel punto di scarico della trazione sono i problemi più comuni relativi all'encoder — e producono errori di posizione dell'asse, codici di allarme encoder o instabilità di velocità che possono essere diagnosticati erroneamente come guasti dell'amplificatore prima che l'encoder venga confermato come origine.

FAQ

D1: Qual è la differenza chiave tra le varianti B303 e B203 del BiS8/3000?

Entrambe hanno un albero conico, un freno da 24V e un encoder B128iA all'interno della stessa specifica elettrica di 1,2 kW / 7 Nm / 3.000 giri/min. Il B203 ha un albero dritto con chavetta anziché il cono del B303. All'interfaccia di accoppiamento, questi sono meccanicamente incompatibili — un mozzo conico non accetterà un albero dritto senza rialesatura.

Quando si sostituisce il B303, la specifica dell'albero conico deve essere abbinata; l'installazione di un B203 richiede la modifica o la sostituzione del mozzo di accoppiamento della macchina.

D2: Il freno è elencato come 24V DC — perché questa tensione è così importante?

I motori Fanuc serie ALPHA più grandi utilizzano freni a molla da 90V. Se una bobina da 24V riceve 24V si rilascia pulitamente; se riceve 90V si brucia immediatamente. Al contrario, una bobina da 90V che riceve solo 24V fornisce un innesto parziale — la molla non viene completamente vinta e il motore funziona con attrito meccanico, generando calore e causando un'usura prematura del freno. Prima di qualsiasi installazione, confermare la tensione di alimentazione del freno della macchina al connettore corrisponde alla specifica di 24V del B303.

Ci vogliono due minuti con un voltmetro e previene un guasto del freno che è sia costoso che lungo da diagnosticare a posteriori.

D3: Quale amplificatore servo Beta i è compatibile con l'A06B-0075-B303?

Il BiS8/3000 richiede un amplificatore servo serie Fanuc Beta i — βiSVSP o equivalente — dimensionato per la classe di corrente continua di 4,9A e compatibile con l'interfaccia encoder B128iA. L'amplificatore deve essere parametrizzato con il codice tipo motore per il BiS8/3000 prima del funzionamento dell'asse.

Su macchine dove l'azionamento è stato aggiornato o sostituito dalla costruzione originale, confermare che la generazione dell'amplificatore installato supporti il protocollo encoder Beta i B128iA — la compatibilità dell'interfaccia encoder deve essere verificata prima della messa in servizio.

D4: L'encoder B128iA è assoluto o incrementale, e cosa significa all'avvio della macchina?

Il B128iA è un encoder incrementale — non conserva la posizione attraverso le interruzioni di alimentazione. Ad ogni avvio della macchina, il CNC deve eseguire una sequenza di homing per stabilire la posizione assoluta di questo asse prima che vengano comandati i movimenti di produzione.

Sulla maggior parte degli assi ausiliari che utilizzano il BiS8/3000, questo è un processo breve e di routine. Per applicazioni in cui l'eliminazione del ritardo di homing è una priorità, le varianti con encoder assoluto all'interno della famiglia BiS8/3000 (suffisso B128iA sostituito da un suffisso encoder assoluto) sarebbero la specifica appropriata — ma queste richiedono modifiche ai parametri corrispondenti nell'amplificatore servo.

D5: Quali sono i passaggi di ispezione più importanti per un A06B-0075-B303 usato?

Testare il freno prima e a fondo: applicare 24V DC e verificare che l'albero ruoti completamente libero senza attrito meccanico, quindi rimuovere l'alimentazione e confermare che l'albero si blocchi saldamente senza slittamenti sotto una moderata coppia manuale.

Un freno che si rilascia parzialmente o non si blocca deve essere revisionato prima dell'installazione su qualsiasi asse in cui il bloccaggio meccanico della posizione sia un requisito di sicurezza o di qualità. Quindi ispezionare la superficie dell'albero conico per graffi, fretting o danni da impatto — i danni alla superficie conica non possono essere corretti sul campo.

Controllare la chavetta per fretting sulle facce di contatto della chavetta. Ispezionare il connettore dell'encoder B128iA per pin corrosi e l'uscita del cavo per danni. Misurare la resistenza degli avvolgimenti trifase per l'equilibrio di fase e verificare la resistenza di isolamento verso terra. Un collaudo su banco con verifica del segnale dell'encoder su un azionamento Beta i completa la valutazione pre-installazione.
