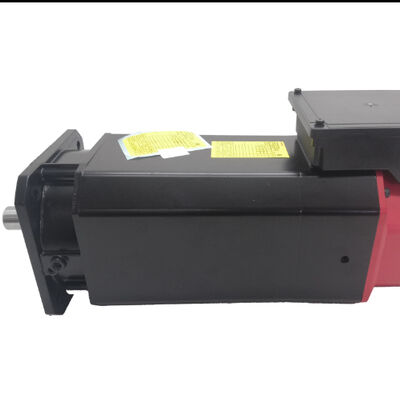

Fanuc AC servomotore A06B-1404-B904#F302 A06B1404B904#F302 AO6B-14O4-B9O4#F3O2

Fanuc A06B-1404-B904#F302 | Motore Mandrino AC Speciale Alpha i Ai 2/10000 — 2.2/3.7kW, Flangia, Albero Liscio, MZi

Codice Articolo: A06B-1404-B904#F302

Tipo: Motore Mandrino AC — Configurazione Speciale

Serie: Alpha i (αi)

Modello: Ai 2 / 10000

Configurazione: Montaggio a Flangia, Albero Liscio, Sensore di Velocità/Posizione MZi

Intervallo di Velocità: 1.500 – 10.000 RPM

Tensione di Ingresso: 123–220 VAC, 3 Fasi

Condizione: Nuovo / Ricondizionato / Usato

Panoramica

Il Fanuc A06B-1404-B904#F302 è un motore mandrino AC serie Alpha i con configurazione speciale, basato sulla piattaforma Ai 2/10000 — 2.2 kW continui, 3.7 kW a regime, da 1.500 a 10.000 RPM, montato a flangia con un albero liscio e sensore di velocità e posizione MZi.

Il codice base B904 e il suffisso #F302 identificano insieme questa variante specifica OEM: un motore costruito secondo le specifiche di un particolare produttore di macchine utensili, con modifiche all'architettura standard Ai 2/10000 che lo differenziano dalla versione catalogo B103.

Ciò che la designazione "SPECIALE" significa in pratica è che questo motore è stato progettato per soddisfare i requisiti di un definito costruttore di macchine piuttosto che essere prelevato da uno scaffale di produzione standard.

Le modifiche specifiche coperte da #F302 — che possono includere la configurazione del cablaggio, il tipo di connettore, caratteristiche meccaniche speciali o requisiti di interfaccia aggiuntivi — sono state concordate tra il costruttore della macchina e Fanuc al momento della progettazione della macchina.

Il nucleo elettrico del motore è la stessa piattaforma Ai 2/10000 che alimenta centri di lavoro CNC compatti, centri di foratura-maschiatura e piccoli centri di tornitura della generazione Alpha i: 2.2 kW continui, raggiungendo 3.7 kW in modalità operative a breve ciclo e cicliche, con un limite di 10.000 RPM che consente le elevate velocità superficiali necessarie per la produttività su alluminio, leghe leggere e piccoli utensili in carburo.

Come il B103 standard, il B904#F302 presenta montaggio a flangia, un albero liscio e il sensore MZi — le tre caratteristiche di installazione e funzionali che determinano come questo motore si posiziona nella sua macchina e a quali funzioni di controllo del mandrino il CNC può accedere.

Specifiche Chiave

Cosa Significa "SPECIALE" nel Contesto dei Motori Mandrino Fanuc

Fanuc produce una parte della sua produzione di motori mandrino secondo le specifiche OEM — motori che condividono lo stesso nucleo elettromagnetico del modello standard a catalogo ma presentano modifiche specifiche concordate con i singoli costruttori di macchine utensili.

Queste modifiche possono variare dal tipo di connettore e dal percorso del cablaggio a caratteristiche meccaniche, verniciatura, contenuto della targhetta o disposizioni di interfaccia aggiuntive non presenti sul motore a catalogo.

L'A06B-1404-B904#F302 rientra in questa categoria. Il numero di parte B904 lo identifica come uno speciale non a catalogo della serie A06B-1404, e il suffisso #F302 definisce l'esatta configurazione speciale. Le implicazioni per l'approvvigionamento e l'assistenza sono significative.

Per l'approvvigionamento: il #F302 deve essere abbinato esattamente quando si sostituisce questo motore. Il B103 a catalogo condivide la stessa specifica elettrica e piattaforma fisica, ma potrebbe differire nella configurazione del connettore, nel cablaggio o in altri dettagli per cui il cablaggio della macchina e il sistema di azionamento sono stati progettati. L'installazione di un B103 al posto di un B904#F302 senza verificare la compatibilità a livello di interfaccia macchina comporta il rischio di un disallineamento di installazione che non è visibile fino all'accensione della macchina.

Se conta solo le prestazioni elettriche e le differenze di interfaccia possono essere gestite, un B103 può servire come sostituto funzionale — ma ciò richiede una verifica confermata piuttosto che un'intercambiabilità presunta.

Per la riparazione: i principali modi di guasto del motore mandrino Ai 2/10000 — usura dei cuscinetti, degrado dell'isolamento degli avvolgimenti, guasto del sensore MZi e guasto della ventola di raffreddamento — sono ben compresi da strutture specializzate nella riparazione di mandrini, indipendentemente dal suffisso di configurazione speciale.

Un B904#F302 può essere completamente ricostruito utilizzando parti e procedure standard Ai 2/10000. Le modifiche #F302 sono tipicamente esterne al nucleo rotante ed elettrico del motore, quindi l'ambito di assistenza è lo stesso di qualsiasi ricondizionamento Ai 2/10000.

Piattaforma Ai 2/10000 — Potenza, Velocità e Gamma di Applicazione

La specifica base Ai 2/10000 — 2.2 kW continui, 3.7 kW a breve ciclo, 1.500–10.000 RPM — definisce lo spazio di applicazione del B904#F302 tanto quanto il suffisso di configurazione speciale.

A 2.2 kW S1, questo è un motore mandrino compatto per macchine utensili compatte. Le macchine per cui è stato specificato sono caratterizzate da piccoli ingombri di lavoro, elevate velocità del mandrino e la necessità di lavorare alluminio, leghe non ferrose, plastiche e materiali strutturali più leggeri con efficienza e qualità superficiale.

A 10.000 RPM, una fresa in carburo da 10 mm raggiunge una velocità superficiale di circa 314 m/min — saldamente nella gamma produttiva per la profilatura di alluminio su un centro di lavoro compatto.

Il limite inferiore di 1.500 RPM segna la velocità di base al di sotto della quale il motore opera in modalità a coppia costante piuttosto che a potenza costante.

Al di sotto di 1.500 RPM, la coppia massima disponibile viene mantenuta ma la potenza diminuisce proporzionalmente alla velocità.

Questa regione serve operazioni di filettatura, maschiatura e tornitura a bassa velocità dove la coppia piuttosto che la velocità superficiale è il parametro dominante. Da 1.500 RPM a 10.000 RPM, il motore opera nella sua zona a potenza costante sull'intera gamma di velocità di lavoro.

Il fattore di potenza del 78% è coerente con il design a induzione a 4 poli di questo motore in questa classe di potenza.

È un parametro che conta per il dimensionamento dell'armadio di azionamento e la capacità dell'alimentazione di ingresso — l'assorbimento di potenza apparente dell'amplificatore del mandrino supera l'uscita effettiva per l'inverso di questo fattore di potenza.

Albero Liscio — Corretto per Questa Applicazione

L'albero liscio sul B904#F302 è un'interfaccia di accoppiamento a foro liscio — nessuna chiavetta, trasmissione di coppia tramite forza di serraggio. A 3.7 kW di potenza di picco, il sistema di accoppiamento che si abbina a questo albero gestisce la coppia trasmessa senza l'innesto meccanico positivo che una chiavetta fornisce sui motori più pesanti.

Il vantaggio pratico dell'albero liscio a 10.000 RPM è l'equilibrio rotazionale.

Una chiavetta introduce una scanalatura asimmetrica sulla superficie dell'albero — una discontinuità geometrica che crea uno squilibrio piccolo ma reale nell'albero rotante.

A basse velocità questo è in gran parte irrilevante, ma a 10.000 RPM, i contributi di squilibrio dall'albero e dal suo elemento di azionamento si sommano in modi che influenzano l'ampiezza delle vibrazioni al mandrino. L'albero liscio presenta una superficie rotante simmetrica, semplificando il bilanciamento di precisione dell'assemblaggio albero-accoppiamento.

Il componente di accoppiamento — sia esso una puleggia, un pignone dentato o un mozzo di accoppiamento diretto — deve essere installato con la forza di serraggio specificata dal produttore dell'accoppiamento, non stimata.

Un serraggio insufficiente consente al mozzo di muoversi sotto carichi ripetuti di avviamento e arresto, accumulando micro-slittamento che alla fine si manifesta come grippaggio sia sull'albero che sul foro del mozzo e produce un progressivo fuori asse dell'albero.

Sensore MZi — L'Abilitatore della Funzione Mandrino

L'MZi sul retro del motore fornisce il feedback di velocità e posizione di cui l'amplificatore mandrino Alpha i necessita per supportare l'intera gamma di funzioni di controllo del mandrino.

La regolazione della velocità — mantenendo il mandrino alla velocità comandata sotto carico di taglio variabile — è il suo ruolo continuo. L'arresto orientato, l'operazione dell'asse Cs e la maschiatura rigida dipendono tutti dall'MZi che genera un riferimento di posizione pulito e coerente per tutta la vita operativa del motore.

Il gruppo sensore MZi include un anello di rilevamento montato sull'albero motore e una testina di prelievo fissa nell'alloggiamento del motore.

Lo spazio d'aria tra l'anello e la testina è una dimensione di precisione — troppo largo e l'ampiezza del segnale diminuisce; troppo stretto e aumenta il rischio di contatto meccanico.

Sui motori restituiti dall'assistenza, la regolazione dello spazio d'aria è uno dei controlli standard eseguiti durante l'ispezione di smontaggio.

Uno spazio che si è modificato rispetto alle specifiche — sia per usura dei cuscinetti, errore di assemblaggio in un precedente intervento di assistenza o danno meccanico — produce un output del sensore degradato che può presentarsi come instabilità di velocità, guasto dell'arresto orientato o codici di allarme dell'asse Cs prima che il sensore venga identificato come causa principale.

Compatibilità Azionamento e CNC

L'A06B-1404-B904#F302 è compatibile con i moduli amplificatori mandrino Fanuc Alpha i delle serie 6111, 6112, 6141 e 6142 nella classe di corrente appropriata per 3.7 kW di picco. Si integra con i controlli CNC Fanuc, inclusi i modelli Series 0i-B, 0i-C, 0i-D, 16i, 18i e 30i/31i/32i.

L'amplificatore deve avere il parametro del tipo di motore impostato per Ai 2/10000 e l'interfaccia del sensore MZi abilitata.

Data la natura di configurazione speciale del B904#F302, verificare i requisiti specifici dell'amplificatore e dell'interfaccia del cavo della macchina prima di ordinare una sostituzione è un passo utile — la documentazione del costruttore della macchina o il record di configurazione originale della macchina confermeranno se si applica l'abbinamento standard dell'amplificatore o se la configurazione speciale include variazioni lato amplificatore.

FAQ

D1: Cosa significa la designazione "SPECIALE" (B904#F302) e influisce sulla riparabilità?

Il codice base B904 identifica questa come una variante OEM non standard del motore mandrino Ai 2/10000, costruita secondo le specifiche di un particolare produttore di macchine utensili. Il suffisso #F302 definisce la particolare configurazione speciale.

La designazione speciale copre tipicamente caratteristiche esterne — tipo di connettore, percorso del cablaggio, dettagli dell'interfaccia meccanica — piuttosto che il nucleo elettromagnetico o i componenti rotanti del motore.

Le strutture di riparazione esperte di motori mandrino Alpha i lavorano con gli stessi componenti principali indipendentemente dal suffisso speciale, quindi il B904#F302 è riparabile quanto il B103 standard.

D2: Il normale A06B-1404-B103 può essere utilizzato come sostituto diretto?

Il B103 condivide la stessa specifica elettrica — 2.2/3.7 kW, 1.500–10.000 RPM, montaggio a flangia, albero liscio, sensore MZi. Tuttavia, le modifiche speciali codificate in #F302 possono influire sulla configurazione del connettore, sul percorso del cablaggio o sulle dimensioni dell'interfaccia meccanica.

Prima di sostituire con un B103, verificare la compatibilità del connettore del cablaggio e le eventuali differenze meccaniche all'interfaccia macchina. Se queste sono confermate compatibili, il B103 è elettricamente equivalente e funzionerà sullo stesso amplificatore con gli stessi parametri.

D3: Quale amplificatore mandrino Alpha i è richiesto?

L'Ai 2/10000 funziona con i moduli amplificatori mandrino Fanuc Alpha i delle serie 6111, 6112, 6141 e 6142 nella classe di corrente appropriata per 3.7 kW di potenza di picco. Si integra con i controlli CNC Fanuc, inclusi i modelli Series 0i-B, 0i-C, 0i-D, 16i, 18i e 30i/31i/32i.

Il parametro del tipo di motore dell'amplificatore deve essere impostato per Ai 2/10000 e l'interfaccia del sensore MZi abilitata.

Se l'azionamento della macchina è stato configurato per la configurazione speciale B904#F302, confermare se i parametri lato amplificatore differiscono dalla configurazione standard B103 prima di mettere in servizio una sostituzione.

D4: Quali funzioni del mandrino dipendono dal sensore MZi e cosa succede se si guasta?

L'arresto orientato, l'operazione dell'asse Cs (mandrino come asse), la maschiatura rigida e la regolazione della velocità in tempo reale dipendono tutti dall'MZi. Se l'MZi produce un output degradato o intermittente, queste funzioni genereranno allarmi o non si attiveranno — instabilità di velocità durante il taglio, guasti dell'arresto orientato al cambio utensile o guasti di sincronizzazione della maschiatura rigida sono le presentazioni tipiche.

Il guasto dell'MZi non si manifesta sempre come un allarme immediato e chiaro; l'output degradato del sensore spesso appare prima come guasti funzionali intermittenti prima di progredire a un allarme persistente. Se compaiono tali sintomi, l'ispezione dell'MZi — spazio d'aria, condizione dell'anello del sensore e qualità del segnale di uscita — è il primo passo diagnostico appropriato.

D5: Quali passaggi di ispezione sono più importanti per un A06B-1404-B904#F302 usato?

Ispezionare l'estremità dell'albero liscio per segni di grippaggio o rigature dovuti a un'installazione errata dell'accoppiamento e verificare la presenza di eventuali fuori asse introdotti da danni precedenti all'accoppiamento. Ispezionare la testina del sensore MZi e l'anello di rilevamento sul retro del motore per danni meccanici e verificare che lo spazio d'aria sia entro le specifiche.

Misurare la resistenza degli avvolgimenti tra tutte e tre le fasi per bilanciamento e verificare la resistenza di isolamento verso terra — il design con fattore di potenza del 78% significa che gli avvolgimenti del motore operano a corrente moderata, e i controlli di isolamento dopo l'esposizione al refrigerante o un lungo stoccaggio sono utili.

Confermare che la ventola di raffreddamento funzioni liberamente. Un avviamento di prova su un amplificatore mandrino Alpha i compatibile a velocità incrementali fino a 10.000 RPM, con monitoraggio del segnale MZi e tracciamento della corrente, è la corretta verifica finale prima che il motore venga rimesso in servizio di produzione.
