Fanuc A06B-1408-B153
Numero della parte:A06B-1408-B153
Tipo:Motore a fusione alternata
Serie:Alfa i (αi)
Modello:Ai 12 / 7000
Configurazione:Montaggio della flangia, albero a chiave, sensore di velocità/posizione iMZ, raffreddamento degli scarichi posteriori
Distanza di velocità:1,500 - 7000 giri al minuto
Condizione:Nuovo / rinnovato / eccedente
Visualizzazione del prodotto

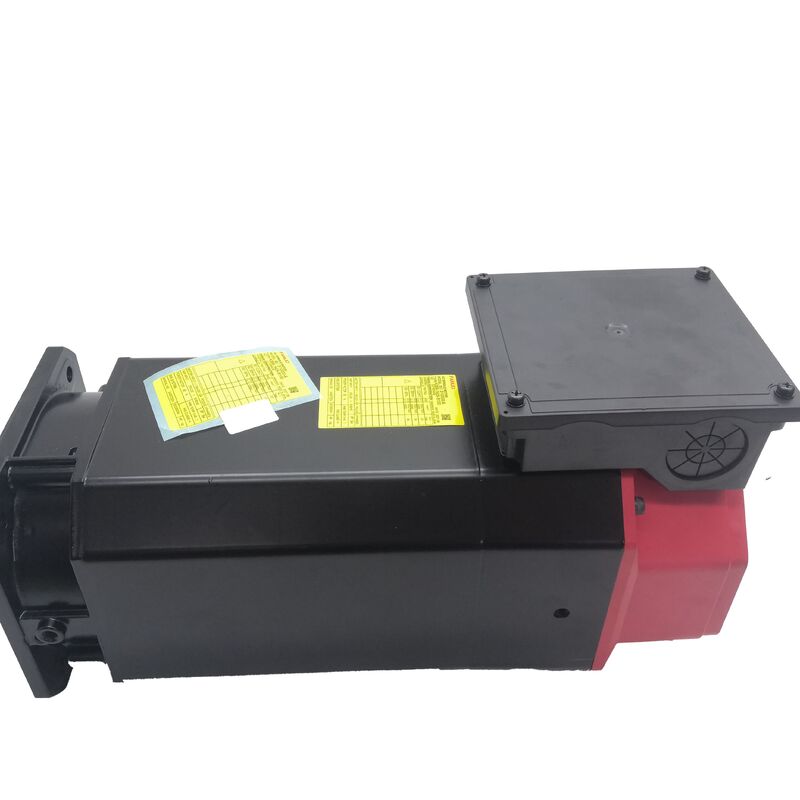

IlFanuc A06B-1408-B153è un motore a fusione alternata della serie Alpha i configurato con montaggio a flange, albero di uscita a chiave, feedback dei sensori iMZ e raffreddamento degli scarichi posteriori.5 kW in continuo (S1) fino a 12 kW in cicli di lavoro intermittenti, questo grande motore a fusione di fascia media è progettato per centri di lavorazione CNC, centri di tornitura,e macchine utensili multi-processo in cui le prestazioni dei mandrini determinano i tassi di rimozione dei materiali e la qualità della superficie delle parti.
Specifiche tecniche
| Output nominale (S1 continuo) |
7.5 kW |
| Prodotto nominale (S2 / S3 Duty) |
12 kW |
| Intervallo di velocità |
1,500 - 7000 giri al minuto |
| Fase |
3 fasi |
| Montaggio |
Flanco |
| Tipo di albero |
Fuoco a chiave |
| Sensore |
iMZ (Rivolta velocità e posizione) |
| Frigorifero |
Escapamento posteriore |
| Serie |
Alfa i - Ai12/7000 |
Dettagli della potenza
Il motore è dotato di doppia potenza: 7,5 kW di continuità (S1) per operazioni prolungate e 12 kW di picco per le fasi di taglio pesante intermittenti.Questa progettazione si adatta a cicli di lavorazione tipici in cui il taglio ad alta potenza si alterna con fasi di recupero a bassa potenza, ottimizzando le prestazioni mantenendo la stabilità termica.
Progettazione dell'albero a chiave
L'albero a chiave fornisce un azionamento meccanico positivo per le pulegge della cintura, le ruote dentate di sincronizzazione o i nodi di accoppiamento, garantendo una trasmissione affidabile della coppia anche sotto carico da urto o inversioni di direzione.Questa configurazione è essenziale per gli azionamenti a mandrino con tensione della cintura o carichi di urto intermittenti a 12 kW di potenza massima e 7 kW di potenza di scatto.Operazione a 1000 giri al minuto.
Tecnologia dei sensori iMZ
Il sensore iMZ integrato consente funzioni critiche del mandrino tra cui:
- Fermo orientato:Posizionamento preciso dello spinello per i cambi di utensili e le operazioni di sonda
- Operazione dell'asse Cs:Funzione di mandrino come asse di posizionamento programmabile
- Tapping rigido:Rotation sincronizzata dello spinello e alimentazione dell'asse Z per un filettamento preciso
Sistema di raffreddamento
Il raffreddamento dei gas di scarico posteriori dirige il calore lontano dalla zona del cuscinetto dello mandrino, migliorando la stabilità termica e la consistenza dimensionale.Questo progetto riduce al minimo gli effetti di espansione termica sulla posizione della linea centrale dello spinello, garantendo il mantenimento di tolleranze strette durante i cicli di funzionamento prolungati.
Informazioni sulla compatibilità
Compatibile con la serie di amplificatori a fusione Fanuc Alpha i (6111, 6112, 6141, 6142) e integrabile con le piattaforme CNC Fanuc, tra cui la serie 0i-B/C/D, 16i, 18i e 30i/31i/32i.Per prestazioni ottimali è necessaria una corretta parametrizzazione dell'amplificatore con tipo di motore Ai12/7000 e interfaccia sensore iMZ.
Domande frequenti
Qual è la differenza tra l'A06B-1408-B153 (albero chiave) e l'A06B-1408-B103 (albero liscio)?
Entrambi sono motori Ai12/7000 con specifiche identiche tranne la configurazione dell'albero.mentre il B103 ha un albero piatto basato sulla forza di serraggio per la trasmissione della coppia.
Che cosa fa il sensore iMZ e perché è importante?
Il sensore iMZ fornisce un feedback di velocità e posizione per una precisa regolazione del fusibile e consente funzioni avanzate tra cui stop orientato, funzionamento dell'asse Cs e tocco rigido.La corretta funzione del sensore è essenziale per queste operazioni di mandrino CNC.
Quale amplificatore a fusione Fanuc e' compatibile con questo motore?
Compatibile con i moduli amplificatori a fusione Fanuc Alpha i delle serie 6111, 6112, 6141 e 6142, adeguatamente dimensionati per la classe di potenza massima di 12 kW e configurati con i corretti parametri del motore.
Perché ci sono due potenze nominali (7,5 kW e 12 kW)?
La potenza nominale di 7,5 kW rappresenta la capacità di funzionamento continuo, mentre la potenza nominale di 12 kW è disponibile durante le fasi di taglio pesante intermittenti all'interno di un ciclo che include periodi di recupero.Questo corrisponde ai tipici modelli di lavorazione.
Quali sono i controlli più importanti quando si valuta un A06B-1408-B153 usato?
Ispezionare l'albero a chiave per fretture e corrosione, verificare l'integrità dell'assemblaggio del sensore iMZ, misurare l'equilibrio della resistenza all'avvolgimento, verificare la resistenza dell'isolamento,e confermare la condizione dell'interfaccia del condotto di scarico posterioreI test di banco con monitoraggio corrente forniscono la verifica finale.
