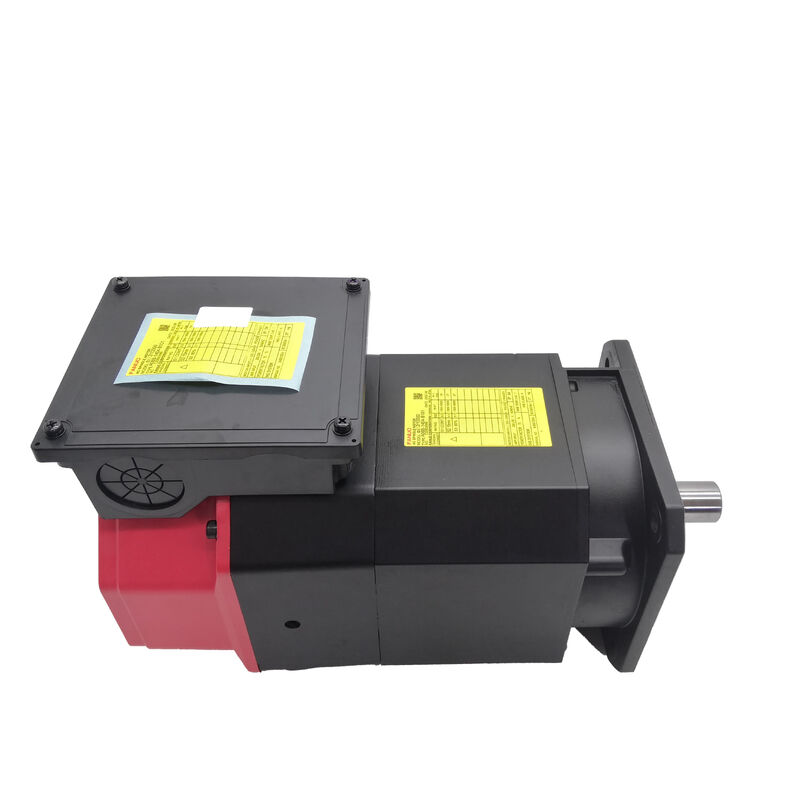

Motore Mandrino AC Fanuc A06B-1425-B103
αi 3/12.000, Montaggio a Flangia, Foro Liscio, Sensore Posteriore
Panoramica del Prodotto
Codice Articolo: A06B-1425-B103
Cercato Anche Come: A06B1425B103, FANUC A06B-1425-B103, Fanuc A06B1425B103
Modello Motore: αi 3/12.000
Classificazione: Motore Mandrino AC Fanuc Alpha i Series -- Velocità Massima 12.000 RPM, 3,7 kW, Montaggio a Flangia, Albero con Foro Liscio, Sensore IMZ Posteriore, Compatibile con Amplificatore αiSP
Specifiche Tecniche
| Parametro |
Valore |
| Codice Articolo |
A06B-1425-B103 |
| Modello Motore |
αi 3/12.000 |
| Serie |
Mandrino Fanuc Alpha i |
| Potenza Nominale |
3,7 kW |
| Velocità Massima |
12.000 giri/min |
| Montaggio |
Flangia |
| Interfaccia Albero |
Foro liscio (SLK -- senza linguetta) |
| Tipo Sensore |
IMZ (montato posteriormente) |
| Direzione Scarico |
Anteriore |
| Amplificatori Compatibili |
amplificatori mandrino Fanuc serie αiSP |
| Controlli Compatibili |
Fanuc Serie 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Origine |
Giappone |
Il αi 3/12.000 -- 3,7 kW a dodicimila giri al minuto
Questo motore è specificamente progettato per centri di lavoro verticali (VMC) di dimensioni compatte o medie, adatti alla lavorazione di leghe di alluminio, materiali non ferrosi e acciai leggeri. Il mandrino deve ruotare abbastanza velocemente da mantenere gli utensili in carburo di piccolo diametro nel loro range di taglio produttivo, fornendo al contempo una potenza continua sufficiente per una reale rimozione di materiale senza rallentamenti sotto carico di taglio sostenuto.
Il 3,7 kW offre una capacità di taglio significativa. A 12.000 giri/min, le velocità superficiali per una fresa a candela da 5 mm si avvicinano a 188 m/min -- all'interno della finestra produttiva per la fresatura di leghe di alluminio con geometria in carburo di qualità. Per una fresa da 10 mm alla stessa velocità, la velocità superficiale è adatta per finiture aggressive in acciaio dolce.
La coppia del motore alla velocità nominale sostiene il taglio senza che il mandrino perda giri durante le avanzate, mantenendo una finitura superficiale costante e una durata prevedibile dell'utensile.
Nota importante: Questa è la configurazione standard αi 3/12.000 senza refrigerante passante. La designazione αiT identifica i motori con un foro interno per il refrigerante passante per l'erogazione di refrigerante pressurizzato attraverso il mandrino. Per macchine configurate per refrigerante a getto o a nebbia, questa configurazione standard è corretta.
Montaggio a Flangia: Allineamento di Precisione Senza Regolazioni
Il montaggio a flangia fissa il motore all'alloggiamento del mandrino della macchina tramite una superficie di accoppiamento rettificata di precisione. Quando la flangia si registra sulla sua superficie di accoppiamento, l'asse di rotazione del motore viene stabilito automaticamente -- nessuna necessità di spessori o riallineamenti iterativi.
Per un motore mandrino che funziona a 12.000 giri/min, questo allineamento di precisione è fondamentale. Un disallineamento introduce vibrazioni sincrone che influiscono sulla finitura superficiale e sulla durata dei cuscinetti nel tempo. Il montaggio a flangia elimina completamente questa variabile.
Albero con Foro Liscio e Sensore IMZ Posteriore
Foro liscio (SLK) significa che l'interfaccia di accoppiamento dell'albero motore non ha una scanalatura per linguetta. La coppia viene trasmessa attraverso il sistema di accoppiamento utilizzando un accoppiamento a interferenza, attrito o geometria di accoppiamento. Questo design mantiene la massa rotante simmetrica, minimizzando lo squilibrio ad alte velocità.
Il sensore IMZ posteriore fornisce al CNC un impulso di riferimento di posizione una volta per giro, abilitando la maschiatura rigida, il taglio di filettature sincronizzato e l'orientamento del mandrino per il cambio utensile automatico. La posizione posteriore mantiene il sensore lontano dall'accoppiamento lato azionamento e semplifica il passaggio dei cavi.
Funzioni del Sensore IMZ in Pratica
Il sensore IMZ posteriore abilita tre funzioni critiche del CNC:
- Maschiatura rigida: Sincronizzazione precisa tra l'avanzamento dell'asse Z e la rotazione del mandrino durante l'intero ciclo di maschiatura
- Taglio di filettature sincronizzato: Mantenimento della corretta relazione di fase tra l'angolo del mandrino e la posizione dell'asse lineare
- Orientamento del mandrino: Posizionamento del mandrino in una posizione angolare comandata per il cambio utensile automatico
Compatibilità Amplificatore e CNC
L'A06B-1425-B103 richiede amplificatori mandrino Fanuc serie αiSP. Le piattaforme CNC compatibili includono Fanuc Serie 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B e 32i.
Non compatibile con amplificatori mandrino serie α originale (non-i) o azionamenti Fanuc serie β. Dopo l'installazione, verificare che i parametri del mandrino CNC siano impostati correttamente prima di avviare la produzione.
Requisito di Scambio del Componente Usato
La maggior parte dei distributori opera su base di scambio del componente usato -- un'unità guasta riparabile deve essere restituita, altrimenti si applica un costo aggiuntivo per il componente usato. I prezzi di scambio sono sostanzialmente inferiori all'acquisto diretto.
Confermare con i fornitori se i motori fisicamente danneggiati sono qualificati come componenti usati accettabili prima della spedizione. Le unità che non possono essere riparate solitamente non ricevono credito per il componente usato.
Applicazioni Tipiche
- Centri di lavoro CNC verticali di dimensioni compatte o medie per leghe di alluminio, ottone e acciaio leggero
- Centri di lavoro per foratura-maschiatura ad alto ciclo che richiedono capacità di maschiatura rigida
- Piattaforme di lavorazione multi-operazione che eseguono operazioni miste di fresatura, foratura e maschiatura
- Sostituzione per macchine attualmente equipaggiate con A06B-1425-B103
Domande Frequenti
D1: Qual è la differenza tra l'A06B-1425-B103 e l'A06B-1465-B123?
L'A06B-1425-B103 è la configurazione standard senza refrigerante passante. L'A06B-1465-B123 porta la designazione "T" che indica un foro interno per il refrigerante passante. Non sono intercambiabili -- confermare la designazione originale prima di ordinare.
D2: Quali funzioni CNC richiedono il sensore IMZ posteriore?
Il sensore IMZ abilita la maschiatura rigida (sincronizzazione della rotazione del mandrino con l'avanzamento dell'asse Z), il taglio di filettature sincronizzato e l'orientamento del mandrino per il cambio utensile automatico. Il funzionamento del mandrino solo in velocità non è influenzato.
D3: Quale amplificatore Fanuc è richiesto?
Richiede un amplificatore mandrino Fanuc serie αiSP. Compatibile con Fanuc Serie 0i-D, 0i-F, 16i, 18i, 21i, 30i e 31i. Non compatibile con azionamenti serie α originale o serie β.
D4: L'albero con foro liscio influisce sulla connessione del motore?
Sì -- la configurazione SLK significa assenza di scanalatura per linguetta. La trasmissione della coppia si basa su accoppiamento a interferenza, accoppiamento a frizione o geometria di accoppiamento specifica. Non sostituire una variante con albero scanalato senza confermare la compatibilità dell'accoppiamento del mandrino.
D5: Cosa succede se il motore guasto presenta danni all'alloggiamento per lo scambio del componente usato?
Il danno fisico influisce sulla qualificazione del componente usato. Le unità con alloggiamento rotto, superficie di flangia danneggiata o deformazione del foro potrebbero non qualificarsi per il credito completo. Confermare la condizione accettabile con il fornitore prima della spedizione.
