Fanuc Servo Amplificatore A06B-6058-H334

Fanuc A06B-6058-H334 | Amplificatore digitale servo AC a 3 assi — 0S/5S/10S, Serie S, Scheda di controllo PWM, Compatibile con FANUC 0-B/0-C/15

Panoramica

Il Fanuc A06B-6058-H334 è un'unità amplificatore servo digitale AC a tre canali della piattaforma di azionamento serie S di Fanuc — un modulo tri-asse che controlla simultaneamente tre assi servo, designati L, M e N, ciascuno in grado di pilotare motori servo AC Fanuc nella gamma 0S, 5S e 10S.

Come amplificatore serie S di terza generazione, l'H334 monta la più recente scheda di controllo servo PWM A16B-1100-0330, un aggiornamento rispetto alle precedenti generazioni serie S che ha migliorato l'elaborazione del segnale digitale e l'affidabilità dell'azionamento sul campo.

L'integrazione a tre assi in un unico involucro è stata la filosofia di progettazione di Fanuc per questa generazione di azionamenti: invece di tre unità di azionamento a singolo asse separate che consumano spazio su guida separato e richiedono tre set separati di connessioni bus e cablaggi di guasto, l'A06B-6058-H334 consolida tutti e tre gli assi in un'unica unità fisica.

Questa integrazione ha ridotto l'ingombro dell'armadio di controllo, semplificato il cablaggio della macchina e standardizzato l'assemblaggio dell'azionamento servo per le fresatrici e i centri di lavoro a tre assi che erano l'applicazione primaria.

L'H334 si integra direttamente nelle macchine che eseguono sistemi di controllo FANUC 0-B, 0-C e Serie 15 — la generazione di hardware CNC Fanuc dominante nelle macchine utensili costruite tra la fine degli anni '80 e gli anni '90.

Un'ampia base installata di queste macchine continua a operare in produzione in tutto il mondo, rendendo l'A06B-6058-H334 un pezzo di ricambio costantemente richiesto per le operazioni di manutenzione e riparazione piuttosto che una curiosità storica.

Specifiche Chiave

Architettura Digitale Serie S — Comunicazione PWM al CNC

Gli amplificatori serie S comunicano con il controllo CNC tramite interfaccia PWM (pulse-width modulation) — un protocollo digitale che trasmette comandi di velocità e feedback di posizione tra il CNC e ciascun canale di azionamento.

Questo percorso di comunicazione digitale distingue gli amplificatori serie S dagli azionamenti a comando analogico precedenti nella storia dei prodotti Fanuc.

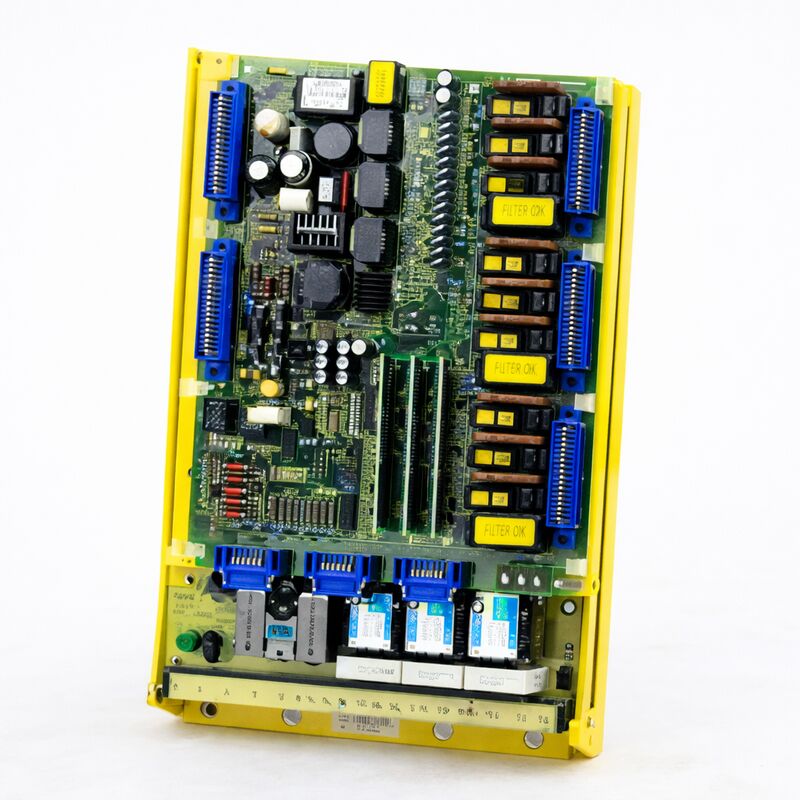

Sull'A06B-6058-H334, la scheda di controllo A16B-1100-0330 si trova nella parte superiore dell'unità e gestisce la comunicazione digitale PWM, il loop di controllo della corrente per tutti e tre i canali degli assi e i circuiti di monitoraggio dei guasti.

Sotto di essa, la scheda di potenza A20B-1003-0864 gestisce gli stadi di commutazione ad alta tensione, il bus DC e i circuiti di scarica rigenerativa per l'assemblaggio tri-asse.

Quando si verifica un guasto in un azionamento funzionante — cause comuni includono transistor di potenza guasti, condensatori elettrolitici degradati, usura dei contatti dei relè e corrosione sulle tracce del PCB — il guasto è solitamente isolabile a una di queste due schede o ai semiconduttori di potenza nello stadio di uscita.

I centri di riparazione familiari con l'architettura H334 sono in grado di ripristinare tipicamente l'azionamento in condizioni di funzionamento affrontando questi specifici punti di guasto, motivo per cui i servizi di riparazione e rigenerazione per l'A06B-6058-H334 rimangono commercialmente validi decenni dopo la fine della produzione dell'unità.

Gamma Motori 0S / 5S / 10S — Tre Canali, Tre Assi

La designazione H334 identifica la specifica combinazione di dimensioni del motore per cui l'azionamento è configurato: tre canali, ciascuno dimensionato per la gamma di motori 0S/5S/10S. Nella nomenclatura dei motori serie S di Fanuc, il numero identifica la potenza nominale continua — il 5S produce una potenza maggiore del 0S, e il 10S ancora maggiore.

Per un centro di lavoro verticale a tre assi in cui gli assi X, Y e Z sono azionati da meccanismi a vite senza fine di diverse dimensioni e caratteristiche di attrito, avere tutti e tre i canali in un unico involucro utilizzando la stessa famiglia di motori semplifica notevolmente l'inventario di manutenzione.

Le designazioni dei canali L, M e N corrispondono ai tre collegamenti dell'asse sull'azionamento.

In un centro di lavoro standard, L aziona tipicamente un asse, M un secondo e N il terzo — la mappatura specifica agli assi della macchina (X, Y, Z) dipende dalla configurazione del cablaggio del costruttore della macchina e dalle impostazioni dei parametri nel CNC.

Compatibilità CNC — FANUC 0-B, 0-C, Serie 15

I controlli FANUC 0-B, 0-C e Serie 15 supportati dall'H334 erano le principali piattaforme CNC di Fanuc per le macchine utensili industriali durante la loro epoca di produzione.

La serie 0 forniva un controllo conveniente per macchine di piccole e medie dimensioni; la Serie 15 offriva la soluzione ad alte prestazioni per applicazioni complesse multi-asse e ad alta velocità.

Entrambe le famiglie utilizzavano la stessa interfaccia di azionamento servo PWM che l'H334 implementa, motivo per cui una singola unità di azionamento copre tutte e tre le generazioni di controllo.

Le macchine che eseguono queste generazioni di controllo includono centri di lavoro verticali e orizzontali, centri di tornitura con utensili motorizzati, rettificatrici e attrezzature di produzione CNC dedicate di costruttori di macchine tra cui Mori Seiki, Mazak, Okuma e Makino, tra gli altri.

Lo stato operativo continuo di queste macchine in ambienti di produzione in tutto il mondo è ciò che sostiene il mercato secondario per l'A06B-6058-H334.

FAQ

D1: Cosa significa "Serie S di 3a generazione" e in cosa differisce dai precedenti azionamenti serie S?

Gli amplificatori servo digitali serie S di Fanuc si sono evoluti attraverso diverse generazioni hardware, ognuna delle quali ha aggiornato la scheda di controllo PWM, il design della scheda di potenza e l'elaborazione del segnale.

La 3a generazione monta la scheda di controllo A16B-1100-0330, che presenta un controllo di corrente digitale migliorato rispetto alle precedenti varianti A16B-1100-0310 e A16B-1100-0320. La scheda di controllo più recente fornisce una migliore reiezione armonica e una larghezza di banda del loop di velocità più stretta.

A fini di manutenzione, la generazione è importante quando si acquistano schede sostitutive — l'A16B-1100-0330 non è intercambiabile con le schede di controllo serie S precedenti.

D2: L'A06B-6058-H334 può essere utilizzato con motori al di fuori della gamma 0S/5S/10S?

L'H334 è configurato per i modelli di motore 0S, 5S e 10S. L'utilizzo di motori al di fuori di questa gamma — come 20S o 30S — richiede un'unità di azionamento diversa dimensionata per l'uscita di corrente più elevata richiesta da tali motori.

L'utilizzo di un azionamento sottodimensionato con un motore sovradimensionato attiverà la protezione da sovracorrente all'avvio del motore o sotto carico. Verificare sempre la designazione del modello del motore sulla targhetta del motore prima di selezionare un azionamento sostitutivo.

D3: L'unità è stata dismessa — dove vengono reperite le unità sostitutive?

Unità A06B-6058-H334 ricondizionate e in surplus circolano nel mercato dei ricambi industriali da dismissioni di macchine, scorte in eccesso e fornitori specializzati di riparazioni.

I centri di riparazione certificati Fanuc e i rigeneratori di elettronica di terze parti offrono sia unità di scambio (in cui l'unità guasta del cliente viene ricostruita e restituita o viene fornita un'unità ricondizionata in cambio) sia unità in surplus. Tutti i fornitori affidabili testano le unità su banchi di prova serie S Fanuc con motori servo AC effettivi prima della spedizione.

D4: Quali sono le modalità di guasto più comuni dell'A06B-6058-H334?

I guasti più comuni riscontrati sono: transistor di potenza guasti in uno o più dei tre canali di uscita (presentandosi come allarmi di sovracorrente dell'asse o guasto dell'azionamento), condensatori elettrolitici degradati o aperti sulla scheda di potenza (presentandosi come comportamento erratico dell'asse o guasti di tensione del bus DC), contatti del contattore magnetico usurati (presentandosi come guasti intermittenti di pronto azionamento) e corrosione sulle connessioni delle tracce del PCB in ambienti difficili.

Le uscite DAC della scheda di controllo A16B-1100-0330 e i circuiti dell'interfaccia in fibra ottica si guastano anche nel tempo in ambienti con elevate vibrazioni o cicli di temperatura.

D5: Quali codici di allarme sul CNC indicano un problema con l'A06B-6058-H334?

Sui controlli FANUC 0-B/0-C e Serie 15, gli allarmi servo che puntano all'azionamento serie S appaiono tipicamente come errori della serie AL-400 (allarmi servo) sul pannello operatore del CNC. Codici specifici identificano il tipo di guasto — sovracorrente (tipicamente AL-401 o AL-411 a seconda dell'asse), sovratensione, guasti del link DC e errori di comunicazione tra il CNC e l'azionamento.

Il codice di allarme indica quale canale dell'asse è interessato.

Prima di sostituire l'azionamento, confermare che il guasto sia nell'azionamento piuttosto che nel motore, nel cavo di feedback o nella scheda di interfaccia CNC seguendo la procedura diagnostica di Fanuc: controllare l'isolamento del motore, verificare la continuità del feedback dell'encoder e scambiare le assegnazioni degli assi, se possibile, per determinare se il guasto si sposta con l'azionamento o rimane con il cablaggio dell'asse.
