| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-6064-H302 |
Il Fanuc A06B-6064-H302 è un azionamento mandrino digitale AC della famiglia di amplificatori mandrino seriali A06B-6064 di Fanuc, configurato per i modelli MDL 1.5 e 2 — la classe di potenza più piccola dei motori mandrino nella serie A06B-6064, specificamente i modelli di motore mandrino AC Fanuc 1.5S e 2S.
Questi motori occupano la fascia bassa della gamma di azionamenti mandrino A06B-6064: azionamenti mandrino compatti e a bassa potenza adatti a centri di lavoro di piccole dimensioni, torni di piccole dimensioni e fresatrici CNC dove i requisiti di potenza del mandrino sono moderati e lo spazio nell'armadio è limitato.
La serie A06B-6064 rappresenta la generazione di amplificatori mandrino seriali digitali di Fanuc — la transizione dai precedenti azionamenti mandrino analogici alla comunicazione digitale tra l'azionamento mandrino e il CNC.
In questa architettura, il CNC invia comandi di velocità e direzione del mandrino tramite un'interfaccia digitale seriale, e l'azionamento mandrino restituisce il feedback di velocità del motore e lo stato tramite lo stesso collegamento seriale.
Ciò elimina il condizionamento del segnale analogico richiesto dalle generazioni precedenti di azionamenti mandrino e porta il mandrino nello stesso ambiente di controllo digitale degli azionamenti servo degli assi.
Nell'installazione della macchina utensile, l'A06B-6064-H302 è invariabilmente abbinato alle unità di amplificatore servo serie C (serie A06B-6066) sulla stessa macchina — questo abbinamento era la combinazione standard di fabbrica per le macchine costruite sui controlli FANUC 0-C, 15, 16, 18 e 21 durante l'epoca in cui entrambe le famiglie di azionamenti erano attuali.
L'azionamento mandrino e gli azionamenti servo condividono lo stesso armadio di controllo, collegati rispettivamente all'interfaccia mandrino seriale del CNC e all'interfaccia assi servo PWM.
La comprensione di questo abbinamento è importante per la manutenzione della macchina: un guasto sull'azionamento mandrino è isolato all'unità A06B-6064-H302 e ai suoi assemblaggi PCB, mentre i guasti degli assi coinvolgono le unità servo A06B-6066.
| Parametro | Valore |
|---|---|
| Modelli Motore | 1.5S, 2S (MDL 1.5 e 2) |
| Tipo di Feedback | Feedback digitale seriale |
| Scheda di Controllo 1 | A16B-2201-0440 |
| Scheda di Controllo 2 | A16B-2100-0070 |
| Scheda di Potenza | A20B-1005-0190 |
| Controlli Compatibili | FANUC 0-C/D, Serie 15/16/18/21 Modello A |
| Applicazione | Azionamento mandrino CNC (fresatura, tornitura, centro di lavoro) |
| Serie | A06B-6064 (amplificatore mandrino digitale AC) |
Nella nomenclatura dei motori mandrino AC Fanuc per l'epoca A06B-6064, il numero di modello identifica la classe di potenza continua.
Il motore 1.5S eroga circa 1,5 kW di potenza continua del mandrino, e il 2S eroga circa 2 kW — entrambi sono motori mandrino compatti per macchine utensili di piccole e medie dimensioni dove la combinazione pezzo e utensile non richiede la maggiore potenza in kW delle classi di motori mandrino più grandi come 6S, 12S o 22S.
Nonostante la loro modesta potenza nominale, i motori 1.5S e 2S sull'A06B-6064-H302 ricevono la stessa qualità di controllo digitale di velocità e coppia dei motori più grandi della serie. Il loop di feedback seriale tra motore e azionamento fornisce una regolazione accurata della velocità, un'accelerazione e decelerazione fluide sotto i parametri di accelerazione del mandrino del CNC e una sincronizzazione affidabile per operazioni di maschiatura rigida dove il mandrino deve seguire la posizione del mandrino programmata in coordinamento con l'avanzamento dell'asse Z.
La maschiatura rigida è una funzione critica per i centri di lavoro — la capacità dell'azionamento mandrino di mantenere un controllo preciso della posizione del mandrino durante la maschiatura determina direttamente la qualità del filetto e la durata dell'utensile.

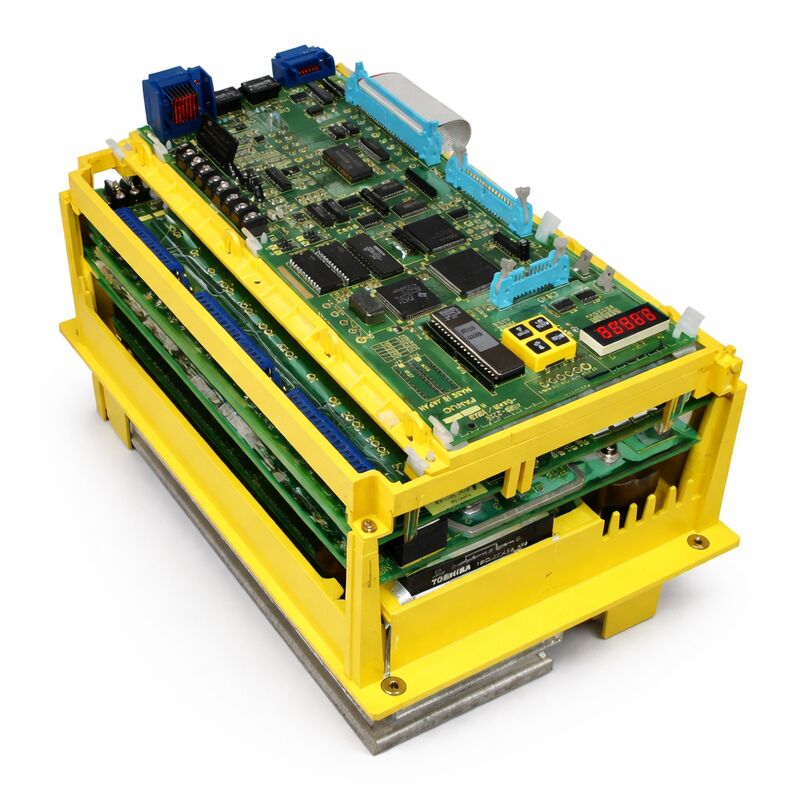

L'A06B-6064-H302 utilizza un'architettura interna a tre schede standard per tutta la serie A06B-6064: la scheda di cablaggio/interfaccia, il set di schede di controllo (A16B-2201-0440 e A16B-2100-0070) e la scheda di potenza (A20B-1005-0190).
Ogni scheda svolge una funzione distinta — la scheda di interfaccia instrada i segnali tra il collegamento seriale del CNC, le schede di controllo e la sezione di potenza; le schede di controllo gestiscono gli algoritmi di regolazione digitale di velocità e coppia; la scheda di potenza gestisce la rettifica AC, il bus DC e la commutazione di uscita IGBT che converte l'energia del bus DC nella corrente AC trifase che alimenta il motore mandrino.
Questa separazione delle schede significa che i guasti comuni sul campo possono spesso essere risolti sostituendo una scheda anziché l'intera unità di azionamento. Un transistor di potenza guasto sulla scheda di potenza può essere sostituito mentre le schede di controllo rimangono in servizio.
Una scheda di controllo corrotta che produce una regolazione errata della velocità viene sostituita indipendentemente, lasciando in posizione la scheda di potenza funzionante. Gli specialisti di riparazione tengono a magazzino entrambe le varianti di schede di controllo e la scheda di potenza A20B-1005-0190 come parti di servizio individuali proprio per questo motivo.
L'interfaccia di feedback seriale sull'A06B-6064-H302 comunica i dati di posizione e velocità dell'albero motore al CNC alla frequenza di aggiornamento richiesta per il loop di posizione del mandrino del CNC. Questo percorso di feedback è ciò che abilita la maschiatura rigida — il CNC utilizza la posizione angolare in tempo reale del mandrino, trasmessa tramite il feedback seriale, per sincronizzare l'avanzamento dell'asse Z con la rotazione del mandrino giro per giro durante l'operazione di maschiatura.
L'interfaccia seriale trasporta anche informazioni sullo stato dell'azionamento — codici di allarme, segnali di velocità raggiunta, dati di monitoraggio del carico — dall'azionamento al CNC, fornendo al CNC una visibilità sullo stato di salute dell'azionamento mandrino che non era possibile con gli azionamenti con interfaccia analogica.
Quando l'azionamento mandrino genera un allarme, il CNC riceve il codice di allarme tramite l'interfaccia seriale e lo visualizza sul pannello operatore, semplificando la diagnosi dei guasti per l'operatore della macchina e l'ingegnere di manutenzione.
D1: La descrizione dell'azionamento dice MDL 1.5, 2 — un'unità copre sia il motore 1.5S che 2S?
Sì. L'A06B-6064-H302 è configurato per pilotare entrambi i modelli di motore 1.5S e 2S — è una singola unità di azionamento i cui parametri determinano quale motore controlla. Quando installato con un motore 1.5S, il feedback seriale del motore si identifica all'azionamento, e l'azionamento utilizza il set di parametri corrispondente.
La stessa unità di azionamento, montata su un motore 2S, utilizza i parametri del motore 2S. Questa copertura a doppio motore in un unico codice articolo semplifica l'inventario dei pezzi di ricambio per le officine meccaniche che potrebbero avere entrambe le dimensioni di motore nella loro flotta di macchine.
D2: Quali sono le modalità di guasto più comuni dell'A06B-6064-H302?
Sulla scheda di potenza, il guasto del transistor IGBT è il guasto più frequente — tipicamente causato da un guasto dell'isolamento degli avvolgimenti del motore che consente alla corrente di guasto di fluire attraverso lo stadio di uscita dell'azionamento.
Sulle schede di controllo, l'invecchiamento dei componenti e il degrado dei condensatori elettrolitici portano nel tempo a errori di regolazione della velocità e guasti di comunicazione digitale con il CNC. Il guasto della ventola di raffreddamento accelera lo stress termico su tutti i componenti, quindi verificare lo stato operativo della ventola durante la manutenzione ordinaria è importante.
I codici di allarme del mandrino del CNC identificano quale categoria di guasto è attiva, guidando il tecnico di riparazione alla scheda o al componente specifico.
D3: L'A06B-6064-H302 può pilotare un motore mandrino diverso dai modelli 1.5S e 2S?
No — lo stadio di potenza e il set di parametri dell'azionamento sono abbinati alla classe di motori 1.5S e 2S.
Collegare un motore mandrino più grande (come un 6S o 12S) all'H302 comporterebbe il funzionamento dell'azionamento al di fuori del suo intervallo di corrente nominale durante i carichi di lavorazione, attivando la protezione da sovracorrente o, nei casi più gravi, danneggiando lo stadio di uscita.
Abbinare sempre il modello di azionamento mandrino al modello di motore mandrino; il numero suffisso H nel codice articolo A06B-6064 identifica la classe di motore per cui l'azionamento è progettato.
D4: La maschiatura rigida richiede hardware aggiuntivo oltre all'A06B-6064-H302?
La maschiatura rigida richiede che il CNC abbia la funzione di maschiatura rigida abilitata nelle sue opzioni software, e il motore mandrino deve avere un codificatore di impulsi seriale che fornisca il feedback di posizione angolare che il CNC utilizza per sincronizzare la posizione del mandrino con il movimento dell'asse Z.
L'interfaccia di feedback seriale dell'A06B-6064-H302 supporta questo feedback di posizione.
I parametri del CNC devono essere configurati per la geometria specifica del mandrino e del maschio. Non è richiesto alcun hardware aggiuntivo oltre all'azionamento H302 standard, al motore mandrino dotato di encoder seriale e alle impostazioni dei parametri CNC appropriate.
D5: L'A06B-6064-H302 è intercambiabile con l'A06B-6064-H303 o altri modelli adiacenti?
All'interno della serie A06B-6064, ogni variante con suffisso H corrisponde a un modello di motore specifico — H302 per 1.5S/2S, H303 per 3S, H305 per 6S, H312 per 12S, ecc.
Le schede di controllo sono condivise tra più varianti (le stesse A16B-2201-0440 e A16B-2100-0070 compaiono in diversi modelli A06B-6064), ma la scheda di potenza e alcuni firmware dei parametri differiscono tra le classi di motori.
Un H303 o H305 non dovrebbe essere sostituito a un H302 senza verificare la compatibilità della scheda di potenza e caricare i parametri motore corretti, poiché le caratteristiche di azionamento del motore più grande potrebbero non funzionare correttamente con i componenti dello stadio di potenza dell'H302, o viceversa.
