Servodrive Fanuc Testato A06B-6066-H004 A06B6066H004 A06B-6066-H004

Fanuc A06B-6066-H004 | Amplificatore Servo AC Monasse Serie C — Ingresso 200V, Controllo PWM, Motori 0S/5S/20S/1500, Macchina Utensile CNC

Panoramica

Il Fanuc A06B-6066-H004 è un amplificatore servo digitale monasse della famiglia di azionamenti Serie C di Fanuc — la piattaforma di azionamento servo basata su PWM che è succeduta ai precedenti amplificatori analogici e ha preceduto gli azionamenti modulari della serie Alpha che dominano le installazioni CNC Fanuc oggi.

La Serie C occupa un'era specifica nella storia dei prodotti Fanuc, trovata nelle macchine utensili CNC costruite principalmente tra la fine degli anni '80 e la metà degli anni '90 su controlli Fanuc tra cui Serie 0-C, Serie 6, Serie 10, Serie 11 e prime installazioni Serie 15 e 16.

La designazione H004 all'interno della serie A06B-6066 identifica l'intervallo di compatibilità del motore specifico: l'azionamento è configurato per motori inclusi i servomotori AC 0S, 5S, 6S e 20S/1500, coprendo la capacità di uscita da leggera a media all'interno della famiglia di motori Serie C.

Questi motori sono i componenti fisici i cui connettori di cablaggio e feedback popolano le posizioni dei canali L e M sulle macchine che utilizzano questa generazione di azionamenti.

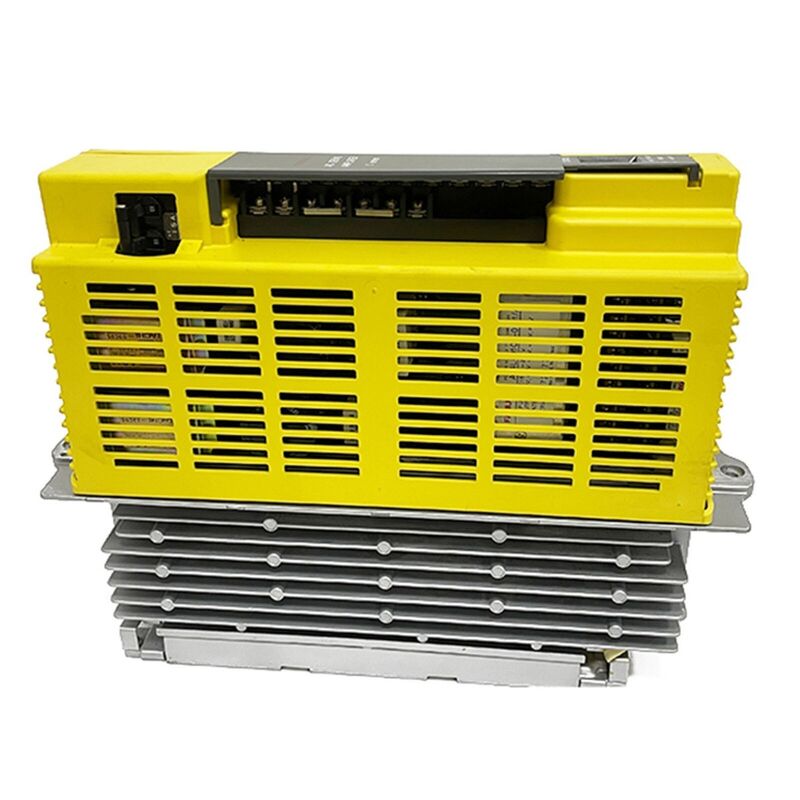

Il design della Serie C era fisicamente compatto per l'epoca — la familiare unità di azionamento con cassa gialla che Fanuc utilizzava nelle sue serie C e successive serie S — e il formato monasse significava un H004 per asse macchina, con ogni azionamento che riceveva indipendentemente comandi PWM dalla scheda di controllo asse del CNC e restituiva corrente del motore e feedback dell'encoder attraverso l'interfaccia di segnale Serie C stabilita.

La semplicità e la robustezza di questa architettura hanno contribuito a una base installata di azionamenti Serie C che rimane in servizio attivo nei reparti CNC di tutto il mondo decenni dopo la fine della produzione.

Specifiche Chiave

Architettura PWM Serie C — Controllo Digitale a Livello di Azionamento

L'interfaccia PWM dell'amplificatore Serie C ha rappresentato la transizione di Fanuc dal controllo servo analogico all'elaborazione digitale dei comandi. Nell'architettura Serie C, il CNC calcola la velocità del motore richiesta e le correzioni di posizione nel suo processore di controllo asse, quindi trasmette queste informazioni come segnale PWM (pulse-width modulated) all'amplificatore servo.

L'amplificatore decodifica questo segnale e pilota lo stadio di uscita del motore di conseguenza, chiudendo il loop di corrente in hardware all'interno dell'amplificatore mentre i loop di posizione e velocità si chiudono nel CNC.

Due distinti assemblaggi PCB compongono l'A06B-6066-H004: la scheda di controllo (disponibile nelle varianti A20B-2900-0610, 0620 o 0630, la variante specifica a seconda del modello del motore e della versione dell'interfaccia CNC) e la scheda di potenza (A20B-1200-0851 o equivalente), che gestisce la rettifica AC, il bus DC e lo stadio di uscita IGBT.

Questa architettura a due schede è il design standard di riparabilità per gli azionamenti Serie C — un guasto localizzato su una scheda significa che quella scheda può essere sostituita o riparata indipendentemente anziché richiedere la sostituzione dell'intera unità di azionamento.

Ampio Intervallo di Compatibilità Motori

L'A06B-6066-H004 supporta un'ampia gamma di servomotori AC Fanuc della famiglia di motori Serie C, coprendo sia le configurazioni di motori serie S (servo) che serie T (coppia) nell'ambito della corrente nominale di questa classe di amplificatori.

Il motore 0S è il più piccolo e leggero nell'intervallo compatibile, utilizzato su assi macchina più leggeri con inerzia minima; il 20S/1500 fornisce una coppia significativamente maggiore ed è tipicamente trovato su assi di avanzamento per impieghi gravosi.

Per l'ingegnere di manutenzione della macchina, questa ampia compatibilità è praticamente significativa: un singolo codice articolo H004 copre più modelli di motore che potrebbero essere installati su macchine diverse o anche su assi diversi della stessa macchina, riducendo il numero di varianti di azionamento che devono essere tenute a magazzino come ricambi.

Il modello specifico del motore determina quale variante della scheda di controllo PWM è richiesta — verificare il codice articolo della scheda di controllo rispetto al modello del motore prima di installare un azionamento sostitutivo.

Indicatori LED e Diagnostica sul Campo

Gli azionamenti Serie C incorporano un display LED a 7 segmenti sul corpo dell'azionamento che fornisce informazioni di stato e codici di allarme durante il funzionamento.

Il display mostra lo stato di pronto dell'azionamento (il segnale di pronto dal CNC è stato ricevuto), la condizione di funzionamento attiva e i codici di allarme quando si verificano guasti.

I codici di allarme nella Serie C seguono uno schema numerico che identifica la categoria del guasto: surriscaldamento, sovracorrente, sovratensione, anomalia del feedback dell'encoder e errori di comunicazione hanno ciascuno intervalli di codici distinti.

Durante la risoluzione dei problemi, la lettura del display LED è il primo passo diagnostico — identifica se il guasto è nell'azionamento stesso o nel motore collegato, nel cavo di feedback o nell'interfaccia CNC.

FAQ

D1: In che modo l'interfaccia PWM della Serie C differisce dalla successiva interfaccia FSSB della serie Alpha?

Gli azionamenti Serie C ricevono comandi motore tramite un segnale PWM parallelo: il CNC pilota un cavo dedicato con il segnale PWM per ogni asse in modo indipendente, e ogni azionamento ha la propria connessione diretta alla scheda di uscita asse del CNC.

La successiva serie Alpha FSSB (Fanuc Serial Servo Bus) ha sostituito questa architettura parallela con un collegamento in fibra ottica seriale ad alta velocità che trasporta i comandi per tutti gli assi su un unico bus condiviso, riducendo significativamente il numero di cavi.

Gli azionamenti Serie C non possono essere collegati a controlli CNC basati su FSSB senza un adattatore di interfaccia — un aggiornamento diretto del CNC da una Serie C a un controllo di generazione successiva richiede l'adattamento degli azionamenti Serie C esistenti o la loro sostituzione con moduli della serie Alpha.

D2: Quali controlli CNC sono compatibili con l'A06B-6066-H004?

Gli amplificatori Serie C sono compatibili con i controlli Fanuc che forniscono l'interfaccia di uscita servo PWM corrispondente. Ciò include Serie 0-C, Serie 6, Serie 10/11 e versioni iniziali delle Serie 15 e 16/18 che sono state fornite con compatibilità per azionamenti Serie C.

La scheda di uscita asse del controllo (il PCB nel CNC che genera il segnale PWM) deve corrispondere all'interfaccia di ingresso dell'azionamento Serie C. I controlli aggiornati con schede di interfaccia FSSB non sono direttamente compatibili senza la corretta conversione dell'interfaccia.

D3: Come vengono utilizzate le designazioni dei canali L e M con l'A06B-6066-H004?

Nella convenzione di cablaggio delle macchine multi-asse di Fanuc, i singoli azionamenti monasse sono assegnati a canali asse etichettati L, M, N, ecc.

L'H004 può essere installato nella posizione del canale L o M in una configurazione di armadio multi-asse.

L'assegnazione del canale corrisponde alla posizione del connettore asse sulla scheda di uscita servo del CNC e alle impostazioni dei parametri che associano l'azionamento fisico a un asse macchina specifico (X, Y, Z o aggiuntivo).

Una macchina a tre assi che utilizza azionamenti monasse avrebbe unità H004 o H005 separate per ciascuno dei suoi tre assi, ciascuna cablata al rispettivo canale L, M o N sul CNC.

D4: Quali sono le modalità di guasto più comuni dell'A06B-6066-H004?

I guasti più frequentemente riscontrati sugli azionamenti Serie C sono: degrado dei condensatori sul bus DC (che si presenta come guasti di tensione del bus DC e comportamento erratico del motore), guasto degli IGBT nello stadio di uscita (che si presenta come allarmi di sovracorrente, spesso attivati da cortocircuiti negli avvolgimenti del motore o guasti di isolamento del cavo) e guasto dei componenti della scheda di controllo che influisce sulla decodifica del segnale PWM o sui circuiti di regolazione della corrente.

I codici di allarme LED sul corpo dell'azionamento identificano in quale categoria rientra il guasto. L'architettura a due schede significa che i guasti della scheda di potenza e i guasti della scheda di controllo possono essere risolti sostituendo solo la scheda interessata anziché l'intera unità di azionamento.

D5: È possibile reperire ancora unità A06B-6066-H004 nuove?

La Serie C A06B-6066 è stata interrotta da Fanuc molti anni fa e le scorte nuove da Fanuc non sono più disponibili. Unità di scorte nuove-vecchie (NOS) occasionalmente appaiono sul mercato dei ricambi industriali da dismissioni di macchine e inventari in eccesso.

Le unità ricondizionate e in cambio sono la principale disponibilità commerciale, con centri di riparazione specializzati Fanuc che offrono azionamenti H004 ricostruiti e testati con garanzie.

Tutti i fornitori affidabili testano gli azionamenti Serie C su controlli Fanuc con carichi motore appropriati prima della spedizione per verificare il corretto funzionamento sull'intero intervallo operativo dell'azionamento.
