| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-6066-H006 |

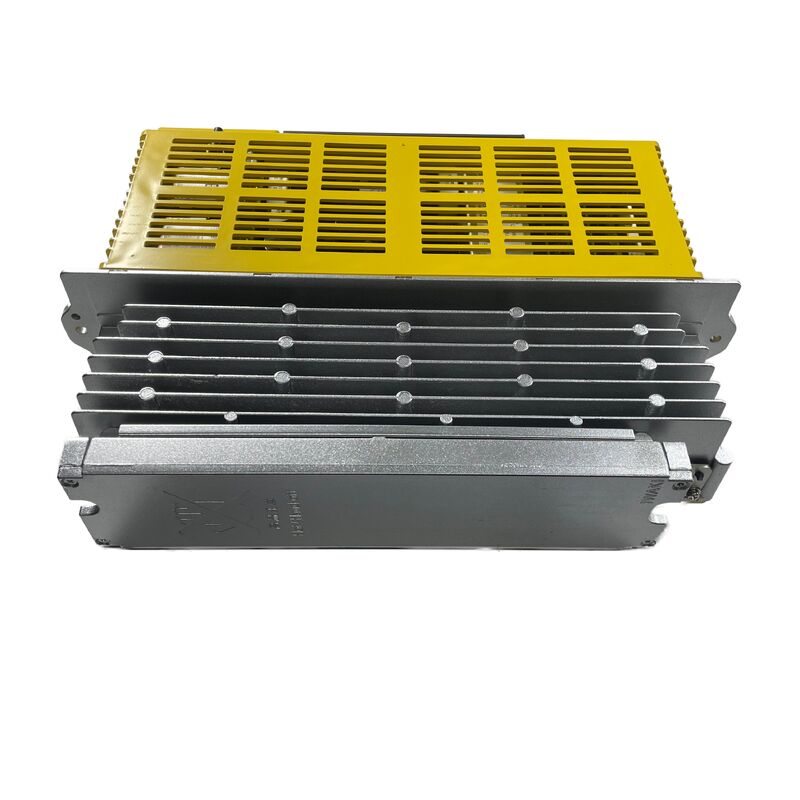

Il Fanuc A06B-6066-H006 è l'azionamento monoservo di classe SVUC da 80 ampere della famiglia di amplificatori servo serie C di Fanuc, progettato per i modelli di motore più pesanti della gamma serie C — in particolare i servomotori AC 5L e 30S, insieme a un ampio gruppo di compatibilità che include 5S/3000, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000 e 10T/2000.
All'interno della serie A06B-6066, l'H006 è la variante a corrente più elevata rispetto all'H004 (che gestisce la classe di motori più leggeri 0S/5S/20S/1500); la potenza di uscita di 80A dell'SVUC-80 supporta il maggiore assorbimento di corrente sostenuto dei motori 30S e 5L sotto carico di lavorazione.
La designazione 30S nella nomenclatura dei motori serie C di Fanuc si riferisce a un servomotore AC medio-grande con una sostanziale coppia continua in uscita, comunemente montato su azionamenti di assi per impieghi gravosi su fresatrici più grandi, alesatrici e centri di lavoro dove la massa dell'asse e le esigenze di attrito superano ciò che il 20S può sostenere in modo affidabile.
La designazione 5L identifica un motore della serie L di Fanuc, associato ad applicazioni di assi per macchine utensili laser dove il profilo di coppia e velocità specifico differisce dalla geometria standard del motore serie S.
Entrambe le famiglie di motori condividono la stessa interfaccia di azionamento PWM che l'H006 implementa, motivo per cui un numero di parte dell'amplificatore copre entrambi.
Sul campo, l'H006 occupa la posizione del canale L o M in un armadio CNC multiasse. Le macchine che utilizzano azionamenti monoservo serie C montano un'unità per asse sulla guida dell'azionamento, ognuna riceve il suo comando PWM dalla scheda di uscita dell'asse del CNC e restituisce la corrente del motore e il feedback dell'encoder tramite il cablaggio del segnale serie C.
| Parametro | Valore |
|---|---|
| Modello Azionamento | SVUC-80 (classe 80A) |
| Assi | Singolo (canale L o M) |
| Motori Principali | 5L, 30S |
| Gamma Completa Motori | 5S/3000, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000, 10T/2000 |
| Tensione di Ingresso | 200–230V AC, ±10%/-15% |
| Frequenza di Ingresso | 50/60 Hz |
| Interfaccia di Controllo | PWM |
| Scheda di Alimentazione | A20B-1004-0850 |
| Schede di Controllo | A20B-2900-0610 / 0620 / 0630 |
| Controlli Compatibili | FANUC 0-C, prime 15A/16A/18A/21A |
La designazione "SVUC" nella denominazione serie C di Fanuc identifica la specifica classe dello stadio di uscita. La classificazione SVUC-80 dell'H006 (capacità di uscita di picco di 80A) si posiziona al di sopra della classe SVUC-40 dell'H004 e gestisce la corrente istantanea più elevata che i motori 30S e 5L assorbono durante i transitori di accelerazione sugli assi di macchine pesanti.
Su un grande centro di lavoro dove l'asse X aziona un tavolo pesante tramite una vite a ricircolo di sfere ad alto passo, la richiesta di coppia di accelerazione durante l'avvio della traslazione rapida può assorbire momentaneamente diverse volte la corrente continua nominale del motore — il margine dell'SVUC-80 sopra l'uscita continua nominale impedisce allarmi di sovracorrente intempestivi durante questi normali eventi operativi.
La scheda di alimentazione A20B-1004-0850 nell'H006 è fisicamente più grande dell'A20B-1200-0851 dell'H004, riflettendo la maggiore classificazione IGBT e i requisiti di dissipazione del calore dello stadio di uscita da 80A.
Questa differenza di scheda è la principale distinzione fisica tra gli azionamenti H004 e H006 quando si ispeziona il layout interno — le varianti della scheda di controllo (A20B-2900-0610/0620/0630) sono condivise nell'intera gamma di compatibilità dei motori e vengono selezionate in base al modello specifico di motore azionato.
Come tutti gli azionamenti serie C A06B-6066, l'H006 utilizza l'interfaccia servo PWM di Fanuc per comunicare con il CNC.
Si tratta di una connessione parallela dedicata — un cavo per asse tra la scheda dell'asse del CNC e l'azionamento — che trasporta il segnale di comando di velocità/posizione PWM dal CNC all'azionamento e restituisce il feedback dell'encoder dal codificatore a impulsi del motore.
L'interfaccia è compatibile con i controlli FANUC 0-C e le prime versioni delle serie 15A, 16A, 18A e 21A che erano configurate con compatibilità per azionamenti serie C anziché FSSB.
Questa compatibilità dell'interfaccia PWM è un fattore determinante nell'applicazione dell'H006.
Le macchine costruite con queste generazioni di controllo possono utilizzare l'H006 come sostituzione diretta dell'azionamento senza modificare il CNC o aggiungere adattatori di interfaccia.
Le macchine successivamente aggiornate a controlli basati su FSSB richiedono una conversione dell'interfaccia o la sostituzione dell'azionamento con hardware della serie alpha.
D1: In cosa differisce l'H006 dall'H004 all'interno della serie C A06B-6066?
L'H004 è la classe SVUC più piccola, classificata per motori 0S/5S/20S/1500 — azionamenti di assi più leggeri. L'H006 è l'SVUC-80 (classe 80A), progettato per motori 30S e 5L a coppia più elevata. La differenza interna chiave è la scheda di alimentazione: l'H004 monta l'A20B-1200-0851, mentre l'H006 monta l'A20B-1004-0850 con transistor IGBT a classificazione più elevata.
Le varianti della scheda di controllo (0610/0620/0630) sono condivise tra entrambi i modelli.
Non sostituire un H004 con un'applicazione H006 — lo stadio di alimentazione a classificazione inferiore attiverà allarmi di sovracorrente sotto la maggiore richiesta di corrente del motore dei motori 30S o 5L.
D2: Quali codici di allarme CNC indicano l'A06B-6066-H006 come origine del guasto?
Sui controlli FANUC 0-C e prime 15/16/18/21, gli allarmi degli azionamenti serie C appaiono come codici serie SV-4xx sul display degli allarmi del CNC. SV-401 o equivalente indica sovracorrente dell'asse (spesso causato da un transistor di uscita guasto nell'azionamento o da un cortocircuito nell'avvolgimento del motore). SV-404 indica perdita del feedback dell'encoder.
L'indicatore LED dell'azionamento serie C fornisce un'ulteriore identificazione del guasto sul corpo dell'azionamento — un display a sette segmenti mostra codici di errore specifici che si correlano con il numero di allarme del CNC. Leggere sempre sia l'allarme del CNC che il codice LED dell'azionamento prima di decidere se il guasto è nell'azionamento, nel motore o nel cablaggio di feedback.
D3: La compatibilità del motore 5L è specifica per applicazioni di macchine laser?
Sì, nel contesto della gamma di motori dell'A06B-6066-H006, 5L si riferisce a un servomotore serie laser Fanuc specificamente progettato per gli azionamenti di assi su macchine da taglio laser Fanuc (come Laser Mate e piattaforme simili).
Questi motori hanno caratteristiche di coppia/velocità diverse dai motori serie S standard ma funzionano sulla stessa interfaccia di azionamento PWM serie C. Il supporto dell'H006 per il motore 5L lo rende rilevante per la manutenzione delle macchine laser così come per le applicazioni di lavorazione CNC convenzionali.
D4: L'A06B-6066-H006 può azionare un motore 20S, anche se l'H004 supporta anche il 20S?
Sì. La lista di compatibilità motori dell'H006 include il 20S, che si sovrappone alla gamma dell'H004.
La maggiore capacità di corrente dell'H006 non è uno svantaggio per l'azionamento di un motore 20S — significa semplicemente che l'azionamento ha più margine di quanto richieda il motore 20S, il che non è dannoso.
In pratica, se la macchina specificava originariamente un H006 per un asse 20S (forse per margine di aggiornamento futuro del motore o a causa di una preferenza del costruttore della macchina), sostituirlo con un altro H006 è corretto e affidabile. Sostituire un H004 funzionerebbe tecnicamente se l'asse fosse leggermente caricato, ma far corrispondere la specifica originale è l'approccio di manutenzione standard.
D5: La scheda di alimentazione A20B-1004-0850 — è disponibile come componente di riparazione separato?
La scheda di alimentazione A20B-1004-0850 circola nel mercato dei pezzi di ricambio ed è disponibile presso specialisti di riparazione di componenti Fanuc che assistono gli azionamenti serie C.
Può essere sostituita indipendentemente quando il guasto è isolato allo stadio di alimentazione (guasto del transistor, degrado del condensatore del bus di alimentazione) mentre le schede di controllo rimangono funzionali.
Le strutture di riparazione testano l'azionamento con la scheda di alimentazione sostitutiva installata sotto carico motore effettivo prima della spedizione, verificando le forme d'onda di commutazione corrette dei transistor e la corrente di uscita nell'intero intervallo operativo del motore.
