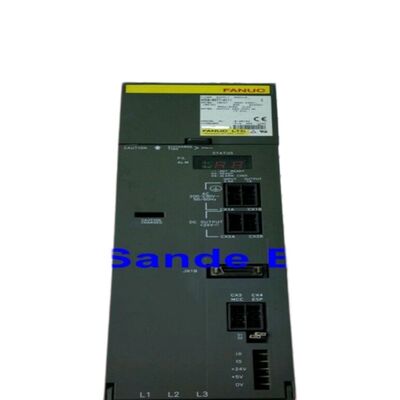

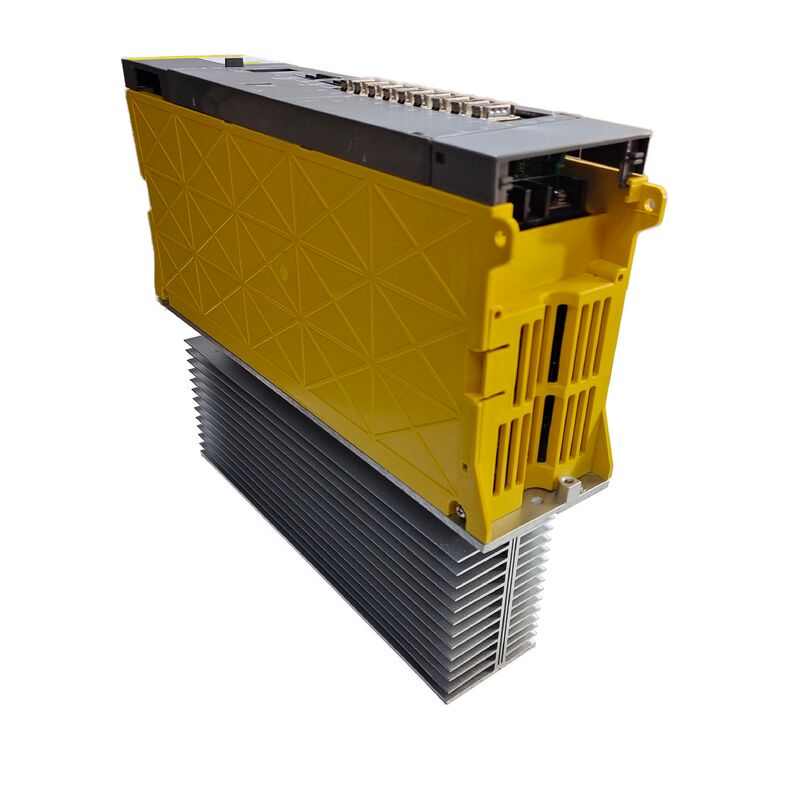

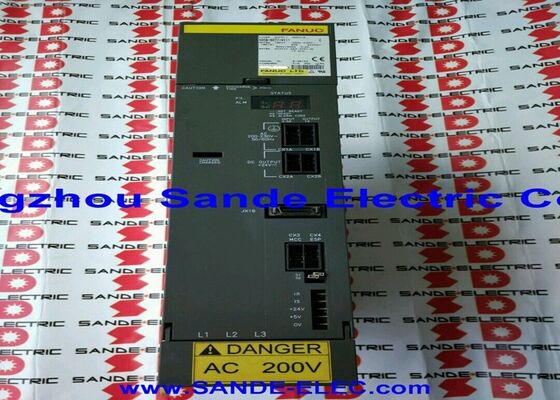

IlFanuc A06B-6078-H206è un modulo amplificatore a fusione della serie alfa di prima generazione, designato SPM-5.5, della famiglia di amplificatori a fusione A06B-6078 di Fanuc.
Come modulo a fusione compatto di classe 5,5 kW, è stato progettato per due scenari di installazione specifici:come motore primario del fusibile su macchine utensili CNC più piccole dove i requisiti di potenza del fusibile rientrano nei 3gamma continua di 7,5 kW,e come amplificatore secondario o a subspindle nei centri di lavorazione a doppio spindle e nei centri di tornitura in cui la domanda di potenza del subspindle è modesta rispetto al spindle principale.
The A06B-6078 series occupies a distinct position in Fanuc's alpha amplifier history as the first-generation alpha platform — the original alpha series modules that introduced the integrated PSM/SVM/SPM architecture before the higher-resolution HRV (High Response Vector) refinements appeared in the later A06B-6082, serie A06B-6088 e A06B-6102. Questa architettura di prima generazione è architettonicamente completa: PSM fornisce il bus CC condiviso, i moduli SVM gestiscono gli azionamenti del servoasse,e il modulo SPM gestisce lo spinello tutti i disegni dalla stessa rotaiaL'A06B-6078-H206 è un partecipante a questa architettura standard, montata accanto alla serie A06B-6079 SVM sulla stessa rotaia amplificatore nelle macchine della sua epoca.
L'impronta del modulo da 66,8 × 70 mm è fisicamente compatta per un azionamento a fusione da 5,5 kW, una conseguenza della filosofia di progettazione del modulo di azionamento integrato di Fanuc.
La piccola dimensione del modulo rendeva pratico l'installazione come amplificatore a fusione secondaria o a fusione secondaria in armadi già occupati dai moduli di azionamento e asse del fusione principale,con una lunghezza massima di 20 mm o più ma non superiore a 50 mm,.
| Parametro | Valore |
|---|---|
| Modello di modulo | SPM-5.5 |
| Interfaccia | Tipo 1 (alfa di prima generazione) |
| Serie di potenza | 200VAC (tensione standard) |
| Collegatori di feedback | JY2 e JY4 |
| Dimensioni | 66.8 × 70 × 163,5 mm |
| Fonte di alimentazione | Autobus a corrente continua condiviso Alfa PSM |
| Varianti della parte | #H500, #H501 |
| SVM compatibile | Serie A06B-6079 |
| PSM compatibile | PSM alfa di prima generazione |
L'interfaccia di tipo 1 dell'A06B-6078-H206 connette l'azionamento dello spinello al CNC tramite l'interfaccia seriale dello spinello, consentendo le funzioni avanzate dello spinellosincronizzazione del fusibile, orientamento
Il feedback arriva all'unità tramite i connettori JY2 e JY4, che trasportano rispettivamente i segnali del codificatore di posizione del motore e gli ingressi del monitor di temperatura.
This JY2/JY4 feedback arrangement is specific to Type 1 (and original) interface spindle drives and is an important identification characteristic when distinguishing the A06B-6078-H206 from later-generation spindle modules.
Tipo 2, tipo 3,gli amplificatori a fusione di interfaccia di tipo 4 utilizzano diverse disposizioni dei connettori e diversi set di parametri per il feedback di posizione il H206 non è esplicitamente compatibile con questi tipi di interfaccia successivi, e le macchine progettate per gli amplificatori a fusione di tipo 2/3/4 non possono utilizzare l'A06B-6078-H206 come sostituzione senza conversione dell'interfaccia.
The JY2 connector carries the spindle motor's pulse coder feedback — the position and speed signal that the spindle drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.
Il connettore JY4 trasporta il segnale di surriscaldamento del motore dal termistor incorporato negli avvolgimenti del motore,fornire l'input di protezione termica che attiva l'allarme di surriscaldamento del motore AL-01 prima che si verifichi un danno all'avvolgimentoEntrambe le connessioni devono essere intatte e correttamente cablate affinché l'unità funzioni con piena protezione.
La classe di potenza continua di 5,5 kW dello SPM-5.5 lo colloca al di sotto dei moduli a fusione principale della maggior parte dei centri di lavorazione di produzione, che in genere utilizzano azionamenti a fusione da 7,5 kW a 30 kW.
This power class is appropriate for sub-spindles on twin-spindle CNC turning centres — the sub-spindle in this configuration accepts the workpiece from the main spindle and performs secondary operations (rear-face drilling, torsione, filettatura) a livelli di potenza che raramente richiedono la piena capacità del fusione principale.
La richiesta continua inferiore del sottospindolo rende lo SPM-5.5 il modulo specificato correttamente senza il costo e le dimensioni di un amplificatore a fusione più grande.
Per le macchine utensili CNC di piccole dimensioni, i centri di lavorazione verticali compatti, le macchine a trapano, i centri di lavorazione orizzontali di piccole dimensioni e le macchine CNC specializzate, l'SPM-5.5 è adeguato come azionamento primario dello spinello quando le velocità di rimozione del materiale e le dimensioni degli utensili dell'applicazione si adattano alBilancio di potenza di fusione continua di 0,5 kW.
La lavorazione delle leghe leggere, la lavorazione delle materie plastiche e la perforazione dei PCB sono processi tipici in cui un fusione di 5,5 kW è una corrispondenza pratica per i requisiti del pezzo di lavoro e degli utensili.
La serie A06B-6078 è la prima generazione alfa, il che significa che precede i miglioramenti HRV ad alta risoluzione introdotti nelle serie A06B-6082, A06B-6088 e A06B-6102.All'interno della pila di amplificatori della macchina, l'H206 funziona con lo stesso PSM e la stessa serie A06B-6079 SVM che definiscono le installazioni di sistema alfa di prima generazione.
Una macchina dotata del modulo A06B-6078-H206 avrà i moduli PSM di prima generazione (serie A06B-6087 o serie A06B-6081) e SVM A06B-6079 corrispondenti,tutti condividendo lo stesso bus CC e la stessa era di interfaccia CNC Fanuc.
Questa coerenza dell'architettura del sistema è praticamente importante per la manutenzione:la sostituzione di un H206 non funzionante con un modulo SPM di nuova generazione può richiedere l'aggiornamento del modulo PSM e del modulo SVM anche se i protocolli di comunicazione dell'unità o le specifiche di interfaccia PSM differiscono;.
Confirmare la compatibilità del sistema prima di sostituire il modulo di fusione originale A06B-6078-H206 con un modulo di fusione di generazione diversa.
D1: Cosa distingue l'A06B-6078-H206 (#H500) dalla variante #H501?
I suffissi #H500 e #H501 identificano differenze minori di revisione all'interno dell'A06B-6078-H206 ¢ in genere correlate a revisioni minori di PCB, sostituzioni di componenti o specifiche di mercato regionali.Entrambi funzionano come SPM-5.5 moduli a fusione di interfaccia di tipo 1 con gli stessi connettori di feedback JY2/JY4 e le stesse capacità funzionali.
Nella maggior parte delle applicazioni di sostituzione, #H500 e #H501 sono intercambiabili.
Confirmare con il fornitore di servizi se sono necessarie eventuali modifiche dei parametri specifici della revisione hardware per la combinazione specifica di macchine e comandi prima dell'installazione.
D2: Perché l'A06B-6078-H206 utilizza i connettori JY2 e JY4 mentre i moduli a fusione successivi no?
Le designazioni dei connettori JY sono specifiche per l'architettura di interfaccia dell'amplificatore a fusione della prima generazione della serie alfa.Le generazioni successive (tipo 2/3/4) hanno ristrutturato le connessioni di segnale di feedback e di controllo, utilizzando diversi nomi dei connettori e disposizioni di pin man mano che la progettazione del circuito di feedback si evolveva.
L'interfaccia JY2/JY4 dell'H206 fa parte del suo progetto originale e l'interfaccia a fusione del CNC riceve i segnali di feedback attraverso l'elaborazione interna dell'amplificatore a fusione.
Il tentativo di collegare un motore a fusione di tipo JY2/JY4 a un amplificatore a fusione di nuova generazione senza la corretta configurazione dell'adattatore produrrà condizioni di allarme.
D3: L'A06B-6078-H206 può essere utilizzato in sostituzione dell'A06B-6082-H206 SPM-5.5?
La serie A06B-6082 è la seconda generazione di moduli a fusione alfa con controllo migliorato del fusione HRV.
The A06B-6078 (first generation) and A06B-6082 (second generation) share the same SPM model designations and similar electrical ratings but differ in their control PCB architecture and CNC parameter compatibility.
La sostituzione tra le generazioni richiede la verifica della compatibilità CNC e della compatibilità dei parametri.Consultare la documentazione di compatibilità dell'amplificatore a fusione di Fanuc o un fornitore di servizi qualificato prima di tentare la sostituzione di generazione incrociata su una macchina di produzione.
D4: Quali codici di allarme CNC vengono generati quando l'A06B-6078-H206 non funziona?
Gli allarmi dell'amplificatore a fusione appaiono sul display dell'operatore CNC come numeri di allarme SP-xxx.
AL-09 (semiconduttori di potenza di surriscaldamento) indica in genere un guasto termico comunemente a seguito di rottura dell'isolamento dell'avvolgimento del motore a mandrino. AL-03 (fuse di collegamento a corrente continua soffiata) e AL-04 (fuse di ingresso soffiata) indicano guasti di componenti elettronici all'interno dell'unità.
AL-01 (surriscaldamento del motore) e AL-02 (diviazione di velocità eccessiva) indicano più comunemente problemi di motore o di feedback del motore piuttosto che l'unità stessa.Il LED di allarme sul corpo del modulo si accende quando un allarme è attivo ̇ il numero specifico dell'allarme deve essere letto dal display CNC.
D5: Quali sono le opzioni di manutenzione disponibili per un A06B-6078-H206 non funzionante?
Lo scambio è l'approccio più comune: un modulo difettoso viene inviato a un impianto di assistenza Fanuc in cambio di un'unità rinnovata testata e garantita.La riparazione a livello di componente è disponibile anche per i difetti localizzati nelle parti utilizzabili: i moduli di transistor nella fase di uscita, i ventilatori di raffreddamento e i fusibili interni sono disponibili come parti di servizio e vengono regolarmente sostituiti durante la ristrutturazione del modulo.I PCB contenuti nell'H206 non sono venduti da Fanuc come parti individuali, ma gli impianti di riparazione specializzati li tengono nell'inventario di servizio e risolvono i difetti a livello di scheda come parte del ricondizionamento completo del modulo.Tutti i moduli A06B-6078-H206 adeguatamente mantenuti devono essere sottoposti a prova sotto carico su una configurazione di prova Fanuc PSM/SVM con un motore alfa a fusione appropriato prima di essere ripresi in servizio..
