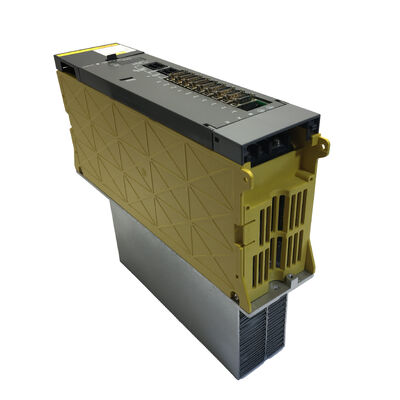

Fanuc A06B-6078-H211 | Modulo Amplificatore Mandrino Serie Alpha SPM-11 — 13,2 kW, 48 A, 200 V, Interfaccia Tipo I

Codice Articolo: A06B-6078-H211

Tipo: Modulo Amplificatore Mandrino AC (SPM)

Modello: Alpha SPM-11

Interfaccia: Tipo I

Potenza Nominale in Ingresso: 13,2 kW

Tensione Bus di Ingresso: 283–325 VDC (dal modulo di alimentazione Alpha PSM)

Tensione Massima in Uscita: 230 VAC

Corrente Nominale in Uscita: 48 A

Serie CNC Compatibili: Serie 0, 15, 16, 18, 20, 21, 16i, 18i, 20i, 21i, Power Mate i

Motori Mandrino Compatibili: Alpha 6, Alpha 8, AlphaP 8, AlphaP 12

Temperatura Ambiente Operativa: 0–55°C

Varianti Comuni: #H500 (standard), #H501

Panoramica

Il Fanuc A06B-6078-H211 è un modulo amplificatore mandrino serie Alpha — modello SPM-11 — che produce 13,2 kW dall'unità di alimentazione Alpha, con una corrente nominale in uscita di 48 A fino a 230 VAC, per pilotare motori mandrino serie Alpha nella classe 6–12 kW.

Utilizza una topologia inverter PWM a transistor e un'interfaccia seriale di Tipo I verso il CNC, ed è il modulo di azionamento mandrino presente nei centri di lavoro Fanuc, nelle fresatrici verticali e orizzontali e nei centri di foratura-maschiatura durante la generazione di macchine utensili CNC costruite attorno all'architettura di azionamento Fanuc Alpha — comprese le macchine Robodrill di Fanuc e la gamma Leadwell CNC.

Alla potenza nominale dell'SPM-11, questo modulo copre i motori mandrino Alpha da 8 kW e 12 kW (Alpha 6, Alpha 8, AlphaP 8 e AlphaP 12) che erano specificati in fabbrica per i centri di lavoro di fascia media di questo periodo.

Si posiziona nella gamma degli amplificatori mandrino Alpha tra l'SPM-5.5 (più piccolo) e l'SPM-15 (più grande), e la sua capacità di ingresso di 13,2 kW e il limite di uscita di 48 A determinano quali motori mandrino possono essere collegati ad esso.

L'A06B-6078-H211 esiste in due varianti principali con suffisso: #H500 e #H501.

Questi presentano diverse versioni software e, in alcune configurazioni, diverse schede di interfaccia — una distinzione che è importante quando si acquista un ricambio, poiché i parametri di controllo del mandrino memorizzati nel CNC e il protocollo di comunicazione atteso dal modulo devono corrispondere.

CNC-Shopping e altri fornitori specializzati notano che le unità #H501 richiedono una specifica conferma del software per garantire la fornitura della versione corretta.

Trattare questi due suffissi come intercambiabili senza verifica può comportare un modulo che si accende ma non comunica correttamente con il CNC della macchina.

Specifiche Chiave

Architettura Alpha SPM — Dove si posiziona l'SPM-11

Il sistema di azionamento Alpha di Fanuc separa la funzione di conversione di potenza e accumulo di energia dalla funzione di azionamento del singolo motore. Il modulo di alimentazione (PSM) gestisce l'ingresso AC di rete, lo converte in una tensione di bus DC regolata e fornisce rigenerazione di energia durante la decelerazione del motore — reindirizzando l'energia frenante verso la rete anziché dissiparla come calore.

Il modulo amplificatore mandrino attinge da questo bus DC condiviso e lo converte nell'AC a tensione e frequenza variabili richiesto dal motore mandrino.

Questa architettura implica che l'SPM-11 non ha una connessione diretta all'alimentazione AC di rete. Riceve la tensione del bus DC dal PSM e la converte in potenza motore sotto il comando del CNC tramite l'interfaccia seriale di Tipo I.

Il PSM deve essere dimensionato correttamente per il carico motore totale — mandrino più assi servo — e l'ingresso di 13,2 kW dell'SPM-11 deve rientrare nella capacità disponibile del PSM insieme ai moduli amplificatori servo che condividono lo stesso bus.

Il "11" in SPM-11 indica la classe di potenza nominale in uscita del modulo in kW. All'interno della serie di amplificatori mandrino Alpha a 200V, la gamma va da SPM-2 all'estremità inferiore a SPM-55 all'estremità superiore.

L'SPM-11 è appropriato per i motori mandrino Alpha di fascia media ed è uno dei moduli mandrino più comunemente riscontrati nella generazione Alpha di macchine utensili, motivo per cui unità di scambio, servizi di riparazione e schede di ricambio rimangono ben supportati nel mercato secondario.

Interfaccia Tipo I — Comunicazione CNC

La designazione Tipo I sull'A06B-6078-H211 identifica l'interfaccia di comunicazione seriale tra l'amplificatore mandrino e il CNC. Fanuc ha utilizzato due tipi di interfaccia seriale nella famiglia di azionamenti mandrino Alpha: Tipo I e Tipo II.

Questi non sono intercambiabili — un modulo amplificatore mandrino di Tipo I richiede un CNC configurato per la comunicazione mandrino di Tipo I, e un modulo di Tipo II richiede un CNC configurato per Tipo II.

L'installazione del tipo di interfaccia errato non si limita a degradare le prestazioni; impedisce al mandrino di funzionare, poiché il CNC non può stabilire la comunicazione con il modulo.

L'interfaccia di Tipo I copre l'intera gamma di funzioni di controllo del mandrino richieste dalla macchina utensile: trasmissione del comando di velocità, ricezione del feedback di velocità, posizionamento arresto orientato, controllo dell'asse Cs (asse di contorno mandrino) per macchine multifunzione e sincronizzazione di maschiatura rigida con l'avanzamento dell'asse Z.

L'intervallo di controllo della velocità di 1:100 e la precisione della velocità di ±0,1% della velocità massima dell'SPM-11 sono mantenuti tramite questo collegamento seriale sotto la regolazione della velocità in anello chiuso del CNC.

Quando il CNC emette un comando di velocità del mandrino, l'SPM-11 lo esegue tramite l'inverter PWM, regolando la frequenza e la tensione di uscita per portare il motore mandrino alla velocità comandata e mantenerla contro la coppia di carico di taglio variabile.

Il feedback di velocità dal sensore MZi o M del motore mandrino viaggia attraverso la stessa interfaccia al CNC, che chiude l'anello di controllo della velocità.

Motori Mandrino Compatibili

L'A06B-6078-H211 pilota i seguenti motori mandrino serie Alpha all'interno del suo inviluppo di uscita di 13,2 kW / 48 A:

Alpha 6 (α6): Motore mandrino serie Alpha classe 6 kW, tipicamente utilizzato su centri di lavoro più piccoli e centri di foratura-maschiatura. L'SPM-11 è adeguatamente dimensionato per la richiesta di corrente dell'Alpha 6.

Alpha 8 (α8): L'accoppiamento più comune con l'SPM-11 nei centri di lavoro di generazione Alpha. CNC-Electronics lo conferma come il motore "normale" equipaggiato con questo modulo di azionamento. L'Alpha 8 funziona entro la corrente nominale dell'SPM-11 sia a livelli di uscita continui che di breve durata.

AlphaP 8 (αP8): Motore serie Alpha classe 8 kW — una variante di tipo P (Potente) che offre una coppia migliorata nella gamma di velocità inferiori. La corrente nominale rientra nella capacità di uscita di 48 A dell'SPM-11.

AlphaP 12 (αP12): Motore serie Alpha classe 12 kW. Questo è il motore più grande che l'SPM-11 può pilotare. Operando al limite superiore della corrente nominale del modulo, il dimensionamento del PSM e le condizioni di temperatura ambiente devono essere verificati quando si utilizza un AlphaP 12 in cicli di taglio pesanti sostenuti.

Il collegamento di un motore mandrino al di fuori di questo elenco — in particolare un motore Alpha più grande come l'Alpha 15 o l'Alpha 22 — comporta il rischio di allarmi di sovracorrente persistenti e potenziali danni al modulo. Il parametro del tipo di motore nel modulo amplificatore mandrino deve essere impostato correttamente per il motore collegato prima che il mandrino venga azionato.

Protezione e Condizioni Operative Ambientali

L'SPM-11 incorpora tre livelli di protezione hardware che operano indipendentemente dal monitoraggio software del CNC: protezione da sovracorrente (interrompe i transistor di uscita prima che si verifichino danni agli avvolgimenti in caso di sovracorrente sostenuta), protezione da sovratensione (monitora la tensione del bus DC e interviene se l'energia rigenerativa fa salire la tensione del bus oltre i limiti di sicurezza) e protezione termica (monitora la temperatura del modulo e riduce l'uscita o si spegne se viene superata la soglia termica interna).

Il modulo funziona correttamente da 0°C a 55°C ambientali. Sopra i 55°C, il circuito di protezione termica inizia a limitare l'uscita prima che il modulo si spenga, il che si manifesta come una riduzione delle prestazioni del mandrino durante la produzione intensiva — un sintomo che assomiglia a un problema di prestazioni del mandrino ma è in realtà un problema di raffreddamento dell'armadio. Mantenere la temperatura ambiente dell'armadio di azionamento entro l'inviluppo nominale è la principale misura preventiva.

Sopra i 1.000 m di altitudine di installazione, la potenza di uscita disponibile deve essere ridotta di circa 1°C per ogni 100 m di altitudine aggiuntivi (equivalente a una ridotta riserva termica). Per installazioni ad alta quota, questo è un parametro da verificare con il costruttore della macchina o la documentazione applicativa di Fanuc.

Codici di Allarme e Modalità di Guasto Comuni

L'SPM-11 segnala i guasti tramite una combinazione di indicatori LED sul pannello del modulo e codici di allarme comunicati al CNC. Gli allarmi più frequentemente riscontrati in servizio sono:

Allarme 12 (Sovracorrente / Guasto Motore Mandrino): Appare quando l'isolamento tra PE e i cavi di alimentazione del motore (U, V, W) si è interrotto. La procedura diagnostica consiste nel rimuovere i cavi di alimentazione del motore dai terminali dell'amplificatore e testare l'isolamento tra PE e ciascun cavo rimosso. Se l'isolamento è accettabile ai terminali dell'amplificatore ma non al motore stesso, il guasto è negli avvolgimenti del motore — il modulo non è in colpa.

Allarme 03 (Guasto Carica Link DC): Indica un problema con la tensione del bus DC, che può essere il PSM, i condensatori del link DC nel PSM o nell'SPM-11, o la barra di collegamento interconnessa.

C0, C1, C2 (Errore di Comunicazione): Questi indicano una perdita o un errore nella comunicazione seriale tra il CNC e il modulo SPM. Le cause includono un tipo di scheda di interfaccia errato, guasti ai cavi o disallineamento dei parametri tra la versione del software mandrino del CNC e la versione del software del modulo — una preoccupazione particolare quando sono coinvolte le varianti #H500 e #H501.

Approvvigionamento, Scambio e Riparazione

L'A06B-6078-H211 è un modulo riparabile. Aziende specializzate, tra cui CNC-Electronics, Fanucworld e DNC-Electronics, dispongono di unità di scambio e offrono servizi di riparazione che coprono sia la scheda di controllo/interfaccia che la scheda di potenza. Quando si acquista un ricambio, confermare se la macchina richiede #H500 o #H501 prima di ordinare — come notato sopra, questi presentano diverse versioni software e non sono sempre intercambiabili. Per le macchine in cui solo il comportamento dell'allarme mandrino indica il modulo piuttosto che il motore o il cablaggio, un test su banco del modulo sospetto su un banco di prova Fanuc è il passo diagnostico appropriato prima di impegnarsi in una sostituzione.

FAQ

D1: Quali motori mandrino può pilotare l'A06B-6078-H211?

Il modulo SPM-11 è classificato per motori mandrino serie Alpha all'interno del suo inviluppo di uscita di 13,2 kW / 48 A: Alpha 6, Alpha 8, AlphaP 8 e AlphaP 12. L'Alpha 8 è l'accoppiamento più comune. Il collegamento di un motore più grande — come un Alpha 15 o un Alpha 22 — supera la corrente nominale del modulo e produrrà allarmi di sovracorrente persistenti. Il parametro del tipo di motore nel modulo deve essere impostato per corrispondere al motore collegato prima che il mandrino venga azionato.

D2: Qual è la differenza tra le varianti #H500 e #H501?

Entrambi sono moduli SPM-11 che condividono lo stesso hardware di potenza e le stesse classificazioni di uscita. La differenza risiede nella versione del software e, in alcuni casi, nella scheda di interfaccia montata. La versione del software deve essere compatibile con il software di controllo mandrino del CNC. Quando la macchina è stata originariamente costruita, è stato specificato #H500 o #H501. Sostituire uno con l'altro senza conferma del software può comportare un modulo che non riesce a comunicare con il CNC — il mandrino non si avvierà e verrà generato un allarme di comunicazione (C0, C1 o C2). Confermare sempre la variante richiesta prima di ordinare un ricambio.

D3: Quali controlli CNC sono compatibili con l'A06B-6078-H211?

L'interfaccia Tipo I dell'SPM-11 è compatibile con le serie CNC Fanuc 0, 15, 16, 18, 20 e 21, e le varianti serie i corrispondenti: 16i, 18i, 20i, 21i e Power Mate i. Il CNC deve essere configurato per la comunicazione seriale mandrino di Tipo I. I CNC di Tipo II richiedono un modulo amplificatore mandrino diverso e non possono utilizzare l'A06B-6078-H211 senza modifiche.

D4: Compare l'allarme 12 — il modulo SPM-11 è difettoso?

Non necessariamente. L'allarme 12 indica una condizione di sovracorrente causata più comunemente da un'interruzione dell'isolamento negli avvolgimenti del motore mandrino o nel cavo di alimentazione del motore, non da un guasto del modulo. La procedura diagnostica è: spegnere la macchina, rimuovere i cavi di alimentazione del motore (U, V, W) dai terminali di uscita dell'amplificatore, quindi accendere e comandare il mandrino. Se l'allarme 12 è scomparso, controllare la resistenza di isolamento tra PE e ciascun cavo rimosso — un isolamento accettabile è nell'ordine delle centinaia di megohm. Se l'isolamento fallisce ai terminali del motore, il motore necessita di assistenza. Se l'isolamento è buono ma l'allarme 12 è ricomparso anche con i cavi rimossi, lo stadio di potenza del modulo SPM-11 è sospetto.

D5: L'A06B-6078-H211 può essere riparato o deve essere sostituito come unità intera?

È completamente riparabile. Il modulo è composto da due schede principali: la scheda di controllo/interfaccia e la scheda di potenza. Aziende specializzate nella riparazione di azionamenti CNC testano e riparano entrambe le schede, affrontando transistor di potenza guasti, degrado dei condensatori e guasti alla scheda di interfaccia. La riparazione copre tipicamente un test completo su banco su un banco di prova Fanuc con un motore mandrino effettivo per verificarne le prestazioni prima della restituzione. Sono disponibili anche programmi di scambio — in cui viene fornita un'unità ricondizionata funzionante contro la restituzione del nucleo difettoso — che riducono i tempi di fermo rispetto all'attesa di una riparazione a livello di componente sull'unità originale.
