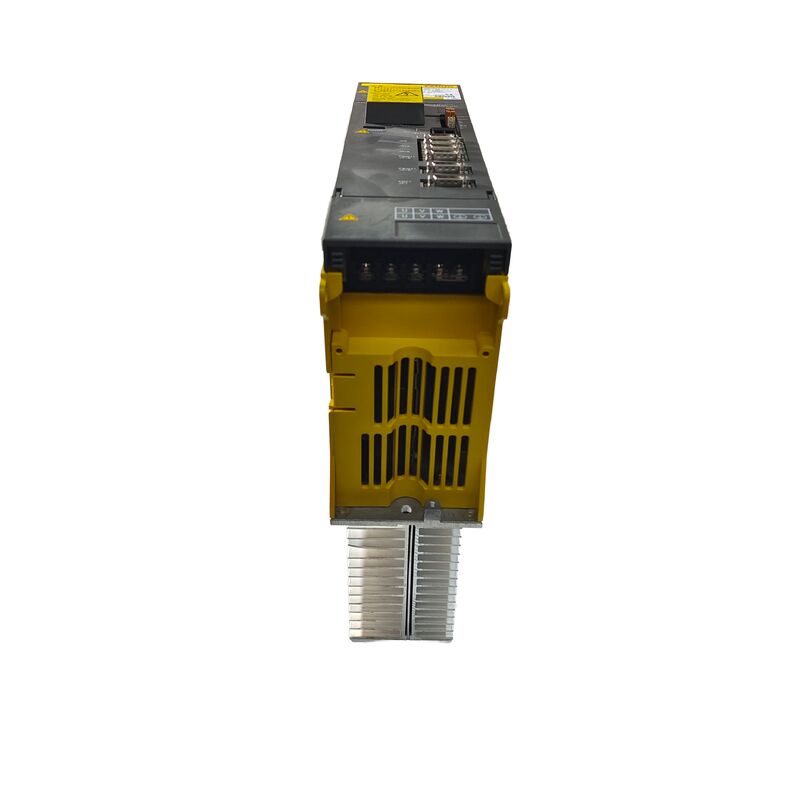

Fanuc A06B-6079-H202 | Modulo Amplificatore Servo Alpha — SVM2-12/20, Dual-Axis, 283–325V, 3.0A (L) / 5.9A (M), Interfaccia PWM Tipo A/B

Panoramica

Il Fanuc A06B-6079-H202 è un modulo amplificatore servo alpha asimmetrico a doppio asse, designato SVM2-12/20, che eroga correnti di uscita continue diverse sui suoi due canali: 3.0A sull'asse L e 5.9A sull'asse M.

Questa configurazione asimmetrica è la caratteristica distintiva dell'H202 all'interno della famiglia SVM2 a doppio asse — a differenza dell'H201 (SVM2-12/12, 3.0A uguali su entrambi i canali) e dell'H203 (SVM2-20/20, 5.9A uguali su entrambi i canali), l'H202 è specificamente progettato per configurazioni di macchine in cui due assi richiedono effettivamente capacità di corrente del motore diverse.

In termini pratici, ciò significa che un asse della macchina utilizza un piccolo motore alpha della classe α1/α2 (che assorbe 3.0A o meno in continuo) mentre l'altro asse utilizza un motore di fascia media della classe αM2.5/α3/αC6 (che assorbe fino a 5.9A in continuo).

Ciò si verifica comunemente sui centri di lavoro dove l'asse della tavola (X o Y) utilizza un motore più leggero rispetto all'asse della colonna o della slitta (Z) a causa delle diverse masse e carichi di attrito. L'inclusione di entrambi in un singolo modulo SVM2 anziché due unità SVM1 separate consente di risparmiare spazio nell'armadio e riduce il numero di punti di connessione del bus DC.

La larghezza del modulo di 60 mm è identica alle varianti SVM2 simmetriche perché l'asimmetria viene gestita nello stesso formato fisico utilizzando diverse dimensioni del modulo IPM per i canali L e M.

Il modulo IPM più piccolo da 20A sul canale L e il modulo IPM più grande da 50A sul canale M occupano lo stesso telaio del modulo da 60 mm — la selezione IPM di Fanuc ottimizza l'efficienza del modulo abbinando la capacità dei transistor alla domanda effettiva del canale anziché sovradimensionare tutti i canali.

Specifiche Chiave

Doppio Asse Asimmetrico — Quando Due Assi Hanno Motori Diversi

Il valore dell'SVM2-12/20 è più evidente nelle macchine in cui l'abbinamento di entrambi gli assi alla stessa classe di motore comporterebbe un sovradimensionamento di un asse (spreco di margine di corrente) o un sottodimensionamento dell'altro (rischio di allarmi di sovracorrente).

Un esempio concreto: un azionamento della tavola dell'asse X che utilizza un motore α1/3000 che assorbe al massimo 3.0A, e un azionamento della slitta dell'asse Y che utilizza un motore α3/2000 che assorbe fino a 5.9A sotto pieno carico di taglio.

L'SVM2-12/20 copre correttamente entrambi gli assi — il canale L da 3.0A per l'asse X più leggero, il canale M da 5.9A per l'asse Y più pesante — da un singolo modulo da 60 mm anziché richiedere due moduli SVM1 separati di dimensioni diverse.

Questa logica applicativa si estende a macchine EDM, sistemi pick-and-place e posizionatori a portale in cui un asse è leggermente carico (spostamento relativo, basso attrito) mentre l'altro supporta inerzia maggiore o incontra maggiore resistenza.

Il costruttore della macchina seleziona l'SVM2-12/20 come scelta deliberata di efficienza — un modulo, due assi, dimensionati correttamente per ciascuno.

Flessibilità Interfaccia Tipo A/B

Come la maggior parte dei moduli alpha di classe 60 mm, l'SVM2-12/20 supporta entrambe le configurazioni di interfaccia PWM di Tipo A e di Tipo B.

Questa doppia compatibilità consente allo stesso numero di parte del modulo di servire una gamma più ampia di generazioni di controllo CNC rispetto alle varianti specifiche per tipo.

La configurazione dell'interfaccia è impostata dal tipo di controllo CNC della macchina, verificata durante l'installazione dalla documentazione del costruttore della macchina o dalla revisione della scheda di interfaccia servo del CNC.

La scheda di cablaggio (A16B-2202-0751) contiene l'hardware di configurazione dell'interfaccia.

La scheda di controllo (A20B-2001-093x) elabora i comandi PWM per entrambi i canali contemporaneamente. Nessuna delle due schede è venduta separatamente; la riparazione viene eseguita a livello di modulo completo da specialisti con attrezzature di test Fanuc appropriate.

FAQ

D1: I canali L e M dell'SVM2-12/20 possono essere assegnati in modo indipendente ad assi macchina diversi?

Sì. Le designazioni dei canali L e M corrispondono alle assegnazioni dei canali asse del CNC, non ad assi macchina fisici specifici. Il costruttore della macchina assegna le etichette degli assi macchina (X, Y, Z, A, B, C) ai canali L e M tramite impostazioni dei parametri nel CNC.

Il canale L da 3.0A è assegnato all'asse macchina che utilizza il motore più piccolo, e il canale M da 5.9A all'asse che utilizza il motore più grande. Questa assegnazione è una configurazione a livello di parametro, non un vincolo hardware.

D2: Cosa succede se un motore con una richiesta di 5.9A viene accidentalmente collegato al canale L da 3.0A?

Sotto pieno carico di lavorazione, il modulo IPM del canale L verrà spinto oltre il suo intervallo di corrente sostenibile, attivando la protezione da sovracorrente interna dell'IPM e generando un Allarme 8 (sovracorrente asse L o allarme IPM) sul LED del modulo.

L'allarme protegge il modulo da danni, ma l'asse non può funzionare a pieno carico.

La soluzione corretta è scambiare i collegamenti del motore in modo che il motore con richiesta di 5.9A sia sul canale M. Questo è un errore di configurazione del cablaggio, non un guasto del modulo, e non richiede la sostituzione del modulo.

D3: In cosa differisce l'SVM2-12/20 (H202) dall'SVM2-12/12 (H201) e dall'SVM2-20/20 (H203)?

L'H201 (SVM2-12/12) fornisce 3.0A su L e M — per macchine in cui entrambi gli assi utilizzano piccoli motori α1/α2. L'H202 (SVM2-12/20) fornisce 3.0A su L e 5.9A su M — per macchine con classi di motori miste.

L'H203 (SVM2-20/20) fornisce 5.9A su L e M — per macchine in cui entrambi gli assi utilizzano motori di fascia media αM2.5/α3. Scegliere l'H202 specificamente quando un asse è nella classe α1/α2 e l'altro è nella classe αM2.5/α3/αC6.

D4: Qual è la richiesta di potenza del bus DC dell'SVM2-12/20 e come influisce sulla selezione del PSM?

Il consumo di potenza di ingresso combinato dell'SVM2-12/20 dal bus DC riflette la somma delle richieste di entrambi i canali — circa 0.75kW per il canale L a 3.0A più circa 2.5kW per il canale M a 5.9A, per un totale di circa 3.25kW a pieno carico simultaneo.

Ciò è inferiore ai 2.5kW dell'SVM2-20/20, poiché il carico più leggero del canale L riduce il totale. La selezione del PSM per la macchina deve tenere conto del contributo di questo modulo insieme a tutte le altre richieste di picco dei moduli per determinare la corretta capacità del PSM.

D5: Quali sono le modalità di guasto più comuni specifiche della configurazione IPM asimmetrica?

Poiché i canali L e M utilizzano dimensioni di dispositivi IPM diverse, un guasto in un canale è specifico per quell'IPM e non danneggia l'IPM dell'altro canale.

L'IPM più piccolo del canale L è più suscettibile a danni da guasti di isolamento dei cavi motore sull'asse L perché ha meno margine di corrente rispetto al nominale.

L'IPM più grande del canale M può sostenere correnti di guasto brevi in modo leggermente migliore prima che si attivi la protezione.

Indipendentemente da quale canale si guasti, si applica la sequenza diagnostica standard: scollegare i cavi di alimentazione del motore sospetto, testare la resistenza di isolamento del motore verso terra protettiva e verificare se l'allarme si cancella prima di condannare il modulo.
