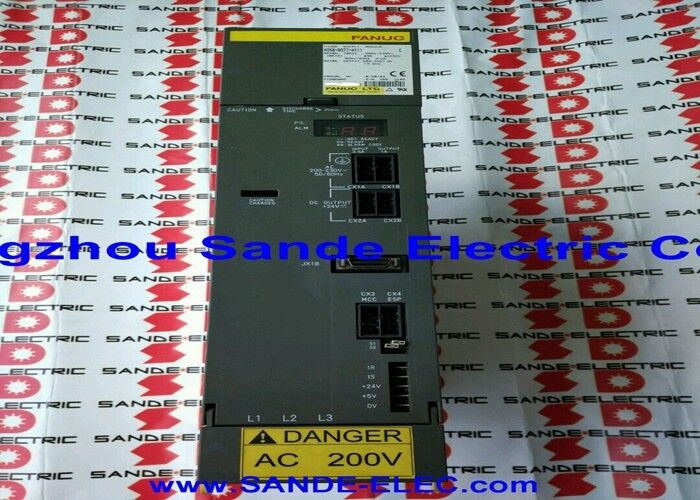

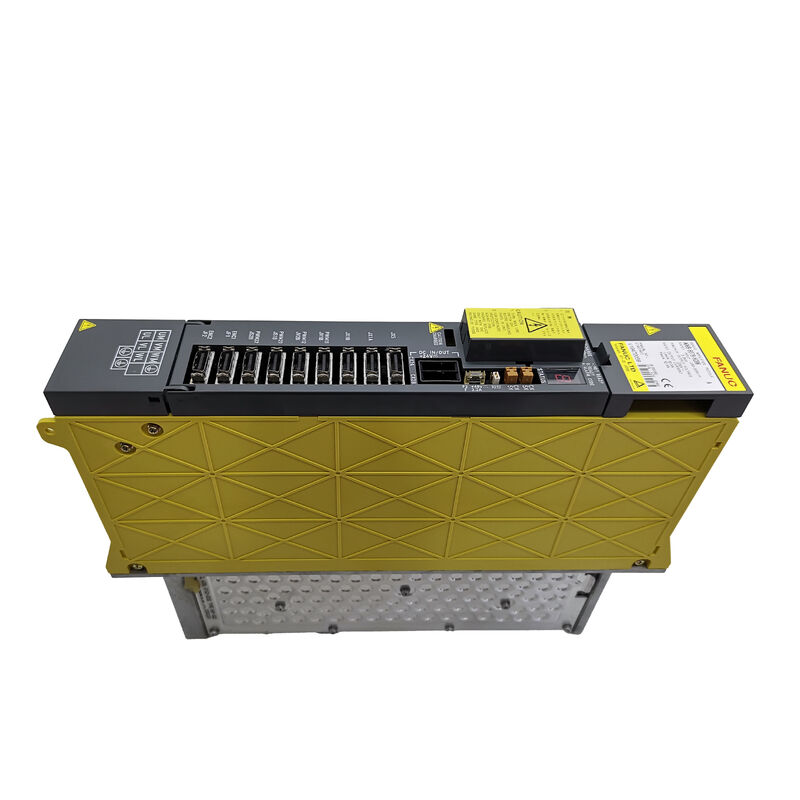

Fanuc Servo Amplificatore A06B-6079-H301

Fanuc A06B-6079-H301 | Modulo amplificatore servo Alpha a 3 assi — SVM3-12/12/12, 283–325V / 1.85kW, 3.0A per asse, interfaccia PWM di tipo A

Panoramica

Il Fanuc A06B-6079-H301 è il modulo amplificatore servo alpha a tre assi con corrente più bassa della serie Fanuc, designato SVM3-12/12/12. Eroga un'uscita continua nominale di 3.0A su ciascuno dei suoi tre canali — L, M e N — da un ingresso bus DC da 1.85kW, rendendolo il modulo di azionamento standard per macchine CNC a tre assi dotate di piccoli motori della serie alpha nelle classi α1/3000 e α2/2000.

Il modulo largo 90 mm ospita tre stadi di uscita a transistor da 20 A, una scheda di cablaggio condivisa e un singolo gruppo di schede di controllo, tutti alimentati dalla linea del bus DC del PSM alpha.

Il formato SVM3 consolida tre azionamenti di assi indipendenti in un unico modulo fisico. Invece di occupare tre posizioni SVM1 separate nella guida dell'amplificatore, un SVM3-12/12/12 copre tutti e tre gli assi da un unico slot da 90 mm.

Questa consolidazione riduce i punti di connessione del bus DC, semplifica il cablaggio tra lo stack dei moduli e l'interfaccia assi del CNC e produce un armadio di azionamento più compatto per le piccole macchine che tipicamente utilizzano questo azionamento — centri di lavoro verticali compatti, centri di lavoro orizzontali piccoli e macchine CNC per elettroerosione a filo e per elettroerosione a tuffo in cui tutti e tre gli assi sopportano carichi leggeri entro l'inviluppo di 3.0A per asse.

L'interfaccia di tipo A contrassegna l'H301 come modulo con protocollo PWM, che comunica con il CNC tramite un anello di feedback PWM seriale anziché il bus in fibra ottica FSSB utilizzato nei moduli della serie alpha-i successivi.

I controlli FANUC 0-C, 0-MD, 0-MF e le prime serie 15, 16, 18 e 21 supportano tutti questa interfaccia di tipo A, rendendo l'H301 compatibile con una vasta gamma di generazioni di macchine costruite durante il periodo di produzione principale della serie alpha.

Specifiche chiave

Architettura SVM3 a tre canali — Spazio e semplicità

Nel design dell'armadio della serie alpha Fanuc, il PSM fornisce il bus DC e ogni modulo SVM ne attinge in parallelo. L'SVM3-12/12/12 attinge a questo bus in un unico punto di connessione per tutti e tre i canali, fornendo tre connessioni di uscita motore indipendenti (terminali U, V, W per ciascuno di L, M, N).

La scheda di controllo elabora i comandi PWM dal CNC per tutti e tre gli assi e genera i segnali di gate per ciascuno stadio di uscita in modo indipendente — un errore di posizione o un guasto di corrente sull'asse N, ad esempio, non influisce direttamente sul controllo dell'asse L o M, sebbene la risposta all'allarme a livello di modulo interrompa tutti e tre i canali fino a quando il guasto non viene risolto.

I tre moduli transistor da 20A all'interno dell'H301 forniscono un margine di corrente di picco superiore all'uscita continua nominale di 3.0A — i transitori di accelerazione anche sui piccoli motori alpha possono assorbire diverse volte la corrente nominale continua per brevi periodi.

La classificazione del transistor da 20A imposta la corrente istantanea massima che ciascun canale può gestire, governata dai parametri di limite di corrente del CNC e dalla specifica di corrente di picco del motore stesso. Operare entro questi limiti è ciò che protegge sia i transistor che gli avvolgimenti del motore per tutta la vita utile dell'azionamento.

α1/3000 e α2/2000 — Adattamento all'applicazione

L'α1/3000 è il motore alpha compatto e leggero di Fanuc — bassa inerzia, alta velocità, adatto per azionamenti di tavola e slitta di VMC piccole dove le velocità di traslazione rapida sono importanti e i requisiti di coppia di taglio sono moderati.

L'α2/2000 produce una coppia maggiore a una velocità nominale leggermente inferiore, più adatto per assi con massa di carro maggiore o attrito maggiore nella catena cinematica. Entrambi i modelli di motore funzionano comodamente entro la classificazione continua di 3.0A dell'SVM3-12/12/12 in condizioni di lavorazione normali su piccole macchine utensili.

Per le macchine CNC per elettroerosione, la configurazione servo alpha a tre assi con l'SVM3-12/12/12 è essenzialmente l'architettura standard — l'elettroerosione richiede un posizionamento preciso a bassa velocità piuttosto che traslazioni rapide ad alta velocità, e il controllo di corrente preciso dei piccoli motori alpha a basse velocità produce il movimento fluido dell'elettrodo da cui dipende la qualità della finitura superficiale dell'elettroerosione.

FAQ

D1: Qual è la differenza tra i moduli A06B-6079-H301 (Tipo A) e A06B-6080-H301 (Tipo B) SVM3-12/12/12?

Entrambi sono moduli SVM3-12/12/12 elettricamente identici con lo stesso ingresso da 1.85kW, uscita da 3.0A per asse e tensione di uscita di 230V.

La differenza è l'interfaccia seriale del CNC: Tipo A (A06B-6079) per controlli Serie 0-C, 15A, 16A, 18A, 21A; Tipo B (A06B-6080) per controlli Serie 0-MD/MF, 15B, 16B, 18B, 21B. Anche la topologia della connessione della batteria dell'encoder assoluto differisce tra i tipi. Confermare sempre il tipo di interfaccia della serie di controllo prima di procurarsi un modulo sostitutivo.

D2: Uno dei tre canali può essere utilizzato come riserva mentre gli altri due funzionano normalmente?

No. Il modulo SVM3 non prevede la disabilitazione di singoli canali durante l'esecuzione di altri — tutti e tre i canali sono alimentati dallo stesso bus DC e condividono la stessa alimentazione della scheda di controllo. In caso di guasto di un singolo motore o cavo, il modulo genererà un allarme e spegnerà contemporaneamente tutti e tre i canali.

Ripristinare il funzionamento su due assi mentre il terzo è inattivo richiede o l'isolamento del motore/cavo difettoso o la sostituzione di due moduli SVM1 per i due assi funzionanti, il che è raramente pratico sul campo rispetto alla sostituzione del modulo SVM3 completo.

D3: Quale manutenzione ordinaria richiede l'A06B-6079-H301?

La ventola di raffreddamento interna è l'elemento di manutenzione principale — il guasto della ventola porta a un rapido sovraccarico termico sotto carico. Le condizioni della ventola devono essere verificate durante la manutenzione programmata della macchina tramite osservazione (funzionamento udibile, movimento visibile delle pale) e monitorando la cronologia degli allarmi SV del CNC per avvisi termici.

La batteria di backup dell'encoder assoluto deve essere sostituita secondo una pianificazione coerente con le specifiche di durata della batteria di Fanuc — tipicamente ogni due o tre anni in uso produttivo continuo. Le condizioni delle giunzioni dei transistor non sono riparabili dall'utente, ma gli impianti di riparazione le valutano durante la revisione del modulo.

D4: La scheda di cablaggio A16B-2202-0780 — qual è il suo ruolo ed è disponibile separatamente?

L'A16B-2202-0780 è la scheda di cablaggio interna che instrada i segnali tra l'interfaccia CNC, la scheda di controllo e i tre moduli transistor degli stadi di uscita.

Trasporta anche i connettori del feedback del motore e del segnale del freno.

Fanuc non vende questa scheda come pezzo di ricambio separato. Gli impianti di riparazione specializzati potrebbero averla in stock per la riparazione a livello di componente del modulo.

Per la maggior parte delle situazioni di manutenzione sul campo, lo scambio completo del modulo è l'approccio pratico — tentare riparazioni a livello di PCB senza attrezzature di test e scorte di componenti adeguate non è consigliato.

D5: Allarme 8, 9 o A sul LED del modulo — qual è la sequenza diagnostica?

Questi codici di allarme indicano corrente elevata o cortocircuito nell'uscita dell'azionamento o nel motore. Iniziare spegnendo e scollegando i cavi di alimentazione del motore dai terminali U, V, W del modulo. Riaccendere — se l'allarme si cancella, il guasto è nel motore o nel cavo del motore, non nel modulo.

Controllare la resistenza di isolamento degli avvolgimenti del motore tra ciascun avvolgimento e la terra protettiva (valori accettabili sono diverse centinaia di megaohm o superiori).

Se l'allarme persiste con i cavi del motore scollegati, il guasto è nello stadio di uscita del modulo — il modulo richiede riparazione o sostituzione.

Questa sequenza di test evita di sostituire inutilmente un modulo che potrebbe essere funzionante mentre la causa principale è un motore in avaria.
