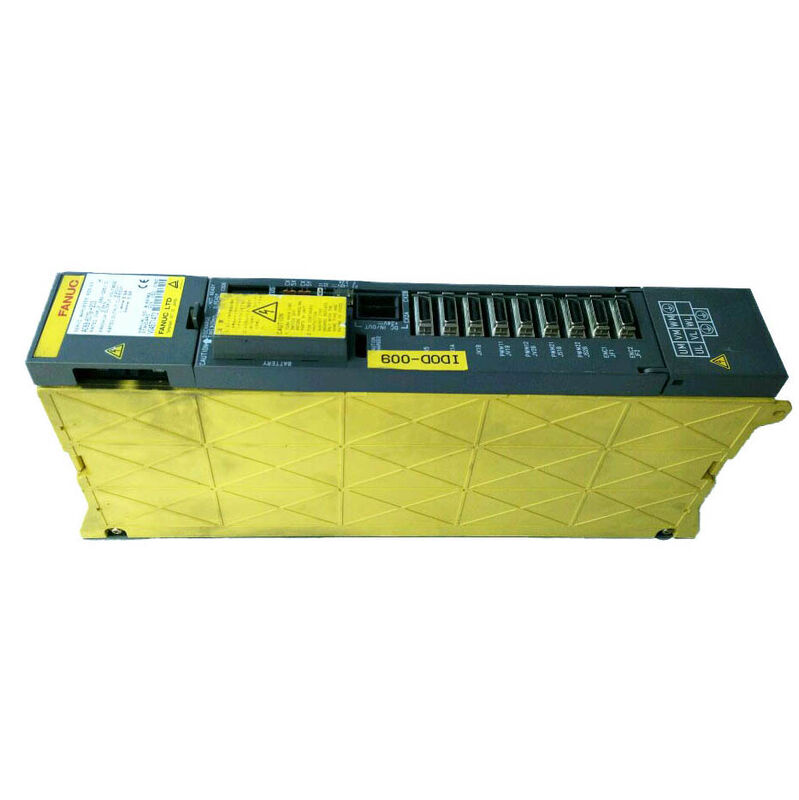

FANUC A06B-6079-H302 — Alpha SVM3-12/12/20: Quando due assi sono leggeri e uno no

Il pensiero dietro assi non uguali

Un centro di lavoro a tre assi non è tre problemi identici risolti tre volte. L'asse B rotante che indicizza un'attrezzatura a pietra tombale sulla faccia successiva sta facendo qualcosa di fondamentalmente diverso rispetto agli assi X e Y che tracciano il contorno di una tasca. L'asse Z che scende contro gravità con una testa mandrino completa porta un'inerzia che un asse di traslazione più leggero non incontra mai. Un asse di indicizzazione della torretta su un centro di tornitura si muove in modo intermittente e breve — il suo attuale profilo di domanda non ha nulla in comune con l'asse Z che esegue un pesante passaggio di sgrossatura.

I progettisti di macchine che lo hanno capito non hanno specificato la stessa corrente di azionamento per ogni asse semplicemente perché erano disponibili tre uscite da un singolo modulo. Hanno dimensionato ciascun canale per il motore che avrebbe azionato e hanno scelto moduli a tre assi la cui combinazione di corrente corrispondeva alla distribuzione effettiva del carico della macchina. L'A06B-6079-H302 riflette esattamente questo pensiero.

Designato SVM3-12/12/20, questo modulo della serie alpha 6079 di FANUC fornisce 3.0A sugli assi L e M — sufficienti per i motori alpha nella fascia più leggera della gamma — mentre alza l'asse N a 5.9A per servire un motore che gestisce una domanda di coppia significativamente maggiore. Due canali dimensionati per lavori più leggeri; uno dimensionato per l'asse più pesante. Questo non è un compromesso o una variante strana — è la corretta risposta ingegneristica a un profilo di carico macchina specifico e comune.

Sande Electric ha in magazzino l'A06B-6079-H302 in condizioni nuove e usate, spedendo in tutto il mondo entro 0–3 giorni lavorativi.

Architettura del modulo: la dipendenza dal PSM che definisce la famiglia 6079

Prima di discutere le specifiche dell'asse, l'architettura di installazione dell'H302 merita una chiara attenzione. Questa unità è un SVM — Servo amplifier Module — non un'unità autonoma con il proprio raddrizzatore. Si collega a un bus DC condiviso fornito da un Power Supply Module (PSM) installato separatamente nello stesso armadio di azionamento. Il PSM gestisce tutta la conversione AC-DC per l'armadio. L'SVM3-12/12/20 gestisce solo il controllo di corrente per i suoi tre assi.

Ciò significa che l'H302 non ha terminali di ingresso AC. L'alimentazione in ingresso arriva come tensione del bus DC nell'intervallo di 283–325V, già rettificata e filtrata dal PSM a monte. Se il PSM si guasta, l'H302 — e ogni altro modulo SVM che condivide quel bus — smette di funzionare. Se l'H302 si guasta, il PSM e gli altri moduli continuano a funzionare normalmente.

Chiunque si procuri questo modulo come sostituzione deve verificare che l'armadio contenga un PSM funzionante prima di concludere che il modulo SVM sia la fonte del guasto. Una sottotensione del bus DC a livello di armadio o un guasto di carica del bus immobilizzerà tutti i moduli SVM contemporaneamente, e questo schema — tutti gli assi in allarme contemporaneamente — viene talvolta scambiato per un guasto del modulo quando il PSM o il cablaggio del bus è il problema effettivo.

Dove si colloca l'H302: lettura della gamma asimmetrica SVM3

L'SVM3-12/12/20 occupa una posizione specifica nella famiglia di moduli a tre assi 6079 che riflette la sua applicazione prevista:

L'H302 è il primo passo avanti rispetto all'H301 completamente leggero — il cambiamento minimo che dà all'asse N più corrente senza aumentare le dimensioni degli altri due canali. Le macchine progettate con questo modulo assegnano tipicamente L e M agli assi che azionano motori α1/3000 o α2/3000, mentre N aziona un α2/3000 o α3/3000 in un'applicazione più gravosa, o occasionalmente un α4/4000 a carichi moderati.

Montare l'H304 (20/20/20) completamente uguale su una macchina progettata attorno all'H302 non causerà danni — i canali a corrente più elevata funzioneranno semplicemente a una frazione della loro capacità su L e M. Ma procurarsi l'H304 come sostituto aumenta i costi e complica gli ordini futuri rompendo la corrispondenza della documentazione. L'approccio migliore è identificare e tenere a magazzino il pezzo corretto.

Perché l'asse N riceve l'aggiornamento: configurazioni macchina comuni

Nelle installazioni in cui l'H302 è stato utilizzato più comunemente, l'asse N ha gestito uno dei pochi scenari ricorrenti.

Sui centri di lavoro orizzontali, gli assi L e M spostano il pallet in due direzioni orizzontali mentre N gestisce il movimento verticale con il peso completo della testa mandrino. La componente gravitazionale sull'asse N da sola spinge il suo requisito di coppia medio al di sopra di ciò che necessita un motore α1 o α2, anche a profondità di taglio moderate.

Sui centri di tornitura con assi ausiliari, L e M potrebbero azionare il posizionamento della contropunta e della torretta mentre N aziona la slitta principale che esegue il passaggio di tornitura longitudinale — costantemente la domanda di corrente più elevata sulla macchina.

Selle celle multi-asse con un asse C rotante aggiunto a una base a tre assi, l'asse rotante ha spesso un motore più pesante per gestire l'inerzia del pezzo durante l'indicizzazione, mappando naturalmente al canale N con il suo maggiore margine di corrente.

Nessuna di queste applicazioni spinge N nel territorio della classe 40 che richiederebbe un H305 o H306. I 5.9A del canale N di classe 20 si trovano nell'intervallo in cui un motore alpha di medie dimensioni gestisce il lavoro senza che l'unità diventi fisicamente più grande o assorba significativamente di più dal PSM condiviso.

Specifiche tecniche

La divisione dell'interfaccia 6079 vs 6096: ottenere la generazione giusta

L'SVM3-12/12/20 della serie 6079 ha una controparte diretta nella famiglia SVM alpha di prossima generazione: l' A06B-6096-H302, che porta la stessa designazione SVM3-12/12/20 e identiche valutazioni di corrente dell'asse, ma utilizza un' interfaccia in fibra ottica FSSB anziché PWM di tipo A. I due moduli non possono essere sostituiti l'uno con l'altro.

L'H302 6079 opera con i controlli FANUC Serie 15, 16, 18 e 21 — la generazione non-i — utilizzando un fascio di cavi paralleli dalla scheda di interfaccia servo di tipo A del CNC. L'H302 6096 opera con i controlli della serie i (16i, 18i, 0i-C/D e simili) tramite cavo in fibra ottica di plastica. L'installazione di un modulo 6096 su una macchina con un CNC non-i, o di un modulo 6079 su una macchina con un CNC della serie i dotato di FSSB, produce un errore di comunicazione immediato all'accensione.

Il metodo di identificazione più sicuro rimane l'etichetta del codice prodotto sul modulo installato. Le quattro cifre centrali — 6079 o 6096 — rendono esplicita la generazione dell'interfaccia indipendentemente dalla disponibilità della documentazione dell'armadio CNC. Se l'etichetta è danneggiata, la designazione del modello CNC è il controllo successivo più affidabile: non-i (Serie 16, 18, 21 senza suffisso "i") richiede 6079; serie i (16i, 18i, 21i) richiede 6096.

Ordini, Pagamento e Spedizione

Spedizione in tutto il mondo tramite DHL e FedEx entro 0–3 giorni lavorativi dal pagamento confermato. La spedizione combinata è disponibile per ordini multi-articolo.

Metodi di pagamento accettati:

• Bonifico bancario (T/T) — tutti i valori dell'ordine
• PayPal — ordini fino a USD $500
• Western Union — tutti i valori dell'ordine

I dazi doganali e le tasse di importazione sono a carico dell'acquirente a destinazione.

Garanzia e Politica di Reso

Resi accettati per unità che arrivano danneggiate, incomplete, non come descritte o confermate non funzionanti entro 4 giorni dal ricevimento. L'etichetta di garanzia deve essere intatta. Le spese di spedizione per il reso sono a carico dell'acquirente. Non si accettano resi per ordini errati o ripensamenti.

Domande frequenti

D1: L'asse N della mia macchina sta segnalando allarmi di sovracorrente durante tagli pesanti, ma gli assi L e M vanno bene. Ciò significa che solo lo stadio di uscita dell'asse N all'interno dell'H302 si è guastato, e potrei far funzionare la macchina con soli due assi mentre procuro una sostituzione?

R: Un allarme di sovracorrente solo sull'asse N che lascia L e M inalterati è coerente con un guasto isolato allo stadio di uscita N — i tre stadi di uscita all'interno del modulo SVM3 sono indipendenti dai circuiti di controllo della corrente reciproca, anche se condividono il bus DC. Tuttavia, prima di concludere che il modulo si è guastato, eseguire test di resistenza di isolamento del motore sull'asse N con il cavo motore scollegato all'estremità del modulo. Un allarme di sovracorrente sull'asse N che appare immediatamente all'abilitazione dell'asse — prima che venga emesso qualsiasi comando di movimento — indica quasi sempre un guasto dell'avvolgimento del motore o un guasto dell'isolamento del cavo piuttosto che un guasto dello stadio di uscita del modulo. La sostituzione del modulo senza confermare l'integrità dell'isolamento del motore comporterà lo stesso allarme sulla nuova unità se il motore è il guasto effettivo. Per quanto riguarda il funzionamento su due assi: questo dipende interamente dai requisiti operativi della macchina e da ciò che aziona l'asse N. Il CNC può essere configurato per lasciare l'asse N in uno stato di inibizione allarmi per scopi di manutenzione su alcune macchine, ma questo è specifico della macchina e dovrebbe essere verificato con la documentazione OEM.

D2: Trovo il 6096-H302 più facilmente del 6079-H302 nel mercato attuale. Posso montare il modulo FSSB nella mia macchina con un CNC Serie 18 (non-i) se cambio anche la scheda di interfaccia servo del CNC?

R: In teoria, la sostituzione della scheda di interfaccia servo all'interno del CNC da Tipo A a FSSB consentirebbe la comunicazione con il modulo 6096 — ma in pratica questo è raramente uno scambio di schede semplice. La scheda di interfaccia servo FSSB per i sistemi CNC serie i è una generazione hardware diversa dalla scheda di Tipo A in una Serie 18, e anche il software del CNC deve supportare la comunicazione servo FSSB. I controlli Serie 18 non supportano nativamente FSSB nel loro software servo standard; il percorso di aggiornamento prevede la sostituzione del CNC stesso piuttosto che una scheda interna, il che trasforma una decisione di acquisto del modulo in un progetto di aggiornamento completo del CNC. Per le macchine che devono rimanere in produzione su una piattaforma Serie 18, procurarsi il corretto 6079 H302 è il percorso appropriato. Se la roadmap a lungo termine di una macchina include comunque un aggiornamento del CNC, quel progetto più ampio è il contesto giusto per affrontare la modifica dell'interfaccia di azionamento.

D3: La mia macchina aveva originariamente installata una variante SVM3 diversa (in particolare l'H301, SVM3-12/12/12). Il motore dell'asse N è stato successivamente aggiornato a un modello più grande. Dovrei ora montare l'H302 come sostituzione, o la modifica del modulo richiede altre modifiche all'armadio o al CNC?

R: Se il motore dell'asse N è stato legittimamente aggiornato a un modello nell'intervallo α2/3000–α4/4000 e i parametri servo dell'asse N del CNC (codice motore, parametro 2020) sono stati aggiornati per riflettere il nuovo motore, allora l'installazione dell'H302 al posto dell'H301 è meccanicamente ed elettricamente semplice — l'ingresso del bus DC, il cavo di interfaccia e le connessioni di alimentazione del motore sono identici tra le due varianti del modulo. I passaggi chiave sono: confermare che la corrente nominale del motore N aggiornato rientri nei 5.9A di uscita del canale N dell'H302 (senza superarli); verificare che il codice motore dell'asse N del CNC corrisponda al modello motore effettivo; e controllare che il PSM nell'armadio fosse già dimensionato per il carico aumentato dell'asse N derivante dall'aggiornamento del motore. Se l'aggiornamento del motore è stato eseguito correttamente con attenzione al PSM e ai parametri al momento, la sostituzione del modulo è un adattamento diretto.

D4: Dopo aver montato un H302 sostitutivo, tutti e tre gli assi si inizializzano correttamente ma l'asse N mostra una deriva di posizione durante i movimenti di contornatura fine — gli assi L e M seguono perfettamente. Cosa dovrebbe essere indagato?

R: La deriva di posizione dell'asse N su un modulo correttamente inizializzato, quando L e M seguono in modo pulito, restringe il problema all'accordatura del loop di velocità dell'asse N o al percorso di feedback dell'encoder dell'asse N. Iniziare con l'encoder: verificare che il cavo dell'asse N sia completamente inserito nel connettore di feedback dell'asse N del modulo — non scambiato con il connettore L o M, il che è possibile se i cavi hanno un aspetto simile e sono stati disturbati durante la sostituzione. Un connettore encoder parzialmente inserito può produrre un segnale di posizione intermittente che causa deriva a basse velocità senza attivare un allarme encoder completo. Successivamente, verificare che il parametro di guadagno del loop di velocità dell'asse N (parametro 2043 o equivalente per la serie CNC) non sia stato modificato durante qualsiasi precedente risoluzione dei problemi — un guadagno di velocità significativamente inferiore alla specifica del modello motore produrrà una risposta lenta e deviante dell'asse N anche con un feedback di posizione corretto. Confrontare il valore del parametro corrente con la tabella delle specifiche del motore per il modello motore esatto dell'asse N prima di apportare modifiche.

D5: Gestiamo quattro macchine identiche che utilizzano questo modulo. Qual è la strategia di ricambio consigliata dato che la serie 6079 è stata interrotta?

R: Con quattro macchine identiche e un pezzo interrotto, il calcolo del rischio favorisce la conservazione di almeno due unità funzionanti confermate a magazzino. Un'unità fornisce capacità di sostituzione immediata per la prima macchina che si guasta; la seconda fornisce copertura mentre lo stock di ricambio viene rifornito — una finestra di approvvigionamento imprevedibile con parti legacy interrotte e che può estendersi da giorni a mesi a seconda della disponibilità di surplus globale al momento del guasto. Per le strutture in cui queste macchine eseguono turni di produzione, il costo del fermo macchina in attesa di un'unità approvvigionata supera tipicamente il costo di mantenimento di due pezzi di ricambio a magazzino molte volte. Alcune strutture con sei o più macchine identiche ne tengono tre. Un'ulteriore considerazione: poiché i canali L e M dell'H302 (3.0A) sono meno sollecitati rispetto al canale N (5.9A) nell'uso tipico, i guasti dello stadio di uscita dell'asse N tendono ad essere più comuni dei guasti L o M nelle unità obsolete. Se gli assi N delle vostre macchine eseguono cicli di lavoro aggressivi, considerate questo schema di guasto nella quantità di scorte. Contattateci per discutere i prezzi multi-unità e per confermare la profondità attuale delle scorte prima di impegnarsi in un piano di approvvigionamento.
