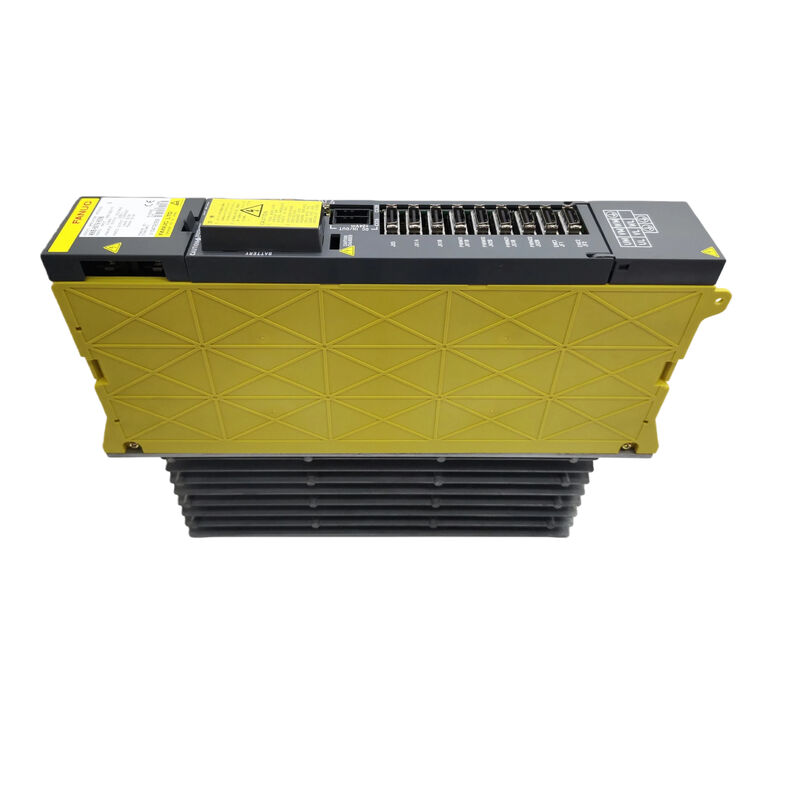

FANUC A06B-6079-H304 Alpha SVM3-20/20/20: tre assi attraverso un bus di alimentazione condiviso

L'architettura viene prima

Alcuni sono unità autonome che si collegano direttamente all'alimentazione AC in entrata, la rettificano internamente e guidano i loro motori indipendentemente.Altri sono moduli ¢ stadi di uscita appositamente costruiti che ricevono energia CC già convertita da un'alimentazione condivisa e si concentrano interamente sul controllo del motore.L'A06B-6079-H304 appartiene fermamente alla seconda categoria, e capire che la distinzione è la cosa più importante da sapere prima di ordinare, installare o risolvere i problemi di questa unità.

IndicatoSVM3-20/20/20Il modulo di amplificazione servo, tre assi, 20 classi su tutti e tre i canaliModulo di alimentazione (PSM)Il PSM gestisce la conversione AC-DC per l'intero armadio. Il SVM3 non gestisce nulla al di là del controllo corrente per gli assi L, M e N.Non correggeNon ha una propria banca di condensatori per il bus principale. e ogni modulo SVM che condivide quel bus smette di funzionare immediatamente.

This architecture is not a limitation — it is a deliberate engineering trade-off that consolidates power conversion into a single efficient stage while allowing multiple SVM modules of different axis counts and current ratings to share a common energy poolIl compromesso è che un SVM3-20/20/20 è solo la metà dell'installazione.

Sande Electric porta l'A06B-6079-H304 in condizioni nuove e usate, spedizione in tutto il mondo entro 0 ¢ 3 giorni lavorativi.

SVM vs SVU: la distinzione che determina l'intera installazione

Poiché FANUC utilizza un'etichettatura del prodotto simile in tutte le sue famiglie di amplificatori alfa servo, un ingegnere di manutenzione che acquista un sostituto dell'azionamento può facilmente incontrare sia il6079 SVMe la6089 SVUNon sono intercambiabili, e la differenza va più in profondità dei punti di collegamento.

La tabella seguente mostra la divisione del nucleo:

Quando una macchina è stata progettata attorno all'architettura SVM 6079, l'intero armadio PSM, uno o più moduli SVM, cavi e connessioni bus riflettono tale scelta.La sostituzione di un H304 con un SVU a corrente equivalente richiederebbe l'aggiunta di una connessione di alimentazione AC indipendente ed eliminando l'alimentazione del bus DCQuesto e' un riallineamento, non uno scambio di moduli.

L'H304 all'interno della gamma SVM3: perché tre assi uguali a 5,9A

La famiglia 6079 SVM3 copre molteplici combinazioni di corrente a tre assi.da α2/3000 a α4/4000La sua posizione tra le altre varianti SVM3 rivela dove era destinato ad adattarsi:

L'H304 è la parte superiore della gamma a tre assi di corrente uguale prima di passare a configurazioni con un asse N di corrente superiore.Centri di lavorazione e centri di tornitura in cui tre assi trasportano motori di classe simile a carico paragonabileGli assi H305, H306, H307 e H308 sono i seguenti:o H307 indirizzi che senza modificare gli altri assi.

La scelta della variante sbagliata da questo elenco è una fonte comune di errori nell'approvvigionamento di moduli di sostituzione.Un H303 (12/20/20) su una macchina che originariamente aveva un H304 (20/20/20) sarà sotto-driving il motore dell'asse L e scatenare allarmi di sovraccarico dell'asse L sotto qualsiasi carico significativo di taglioVerificare sempre i requisiti di corrente per tutti e tre gli assi prima di ordinare.

La trappola di interfaccia 6079 vs 6096: lo stesso nome del modulo, generazioni diverse

La famiglia 6079 SVM ha una generazione di successori diretti:6096 SVM con FSSB(Fanuc Serial Servo Bus). Le due generazioni condividono nomi di modello identici SVM3-20/20/20 e fattori di forma quasi identici. La differenza è l'interfaccia servo tra CNC e modulo.

Il 6079 H304 utilizza unInterfaccia parallela PWM di tipo A, connesso alle vecchie generazioni di FANUC CNC (serie 15, 16, 18, 21 non-i) tramite un fascio di cavi paralleli dalla scheda di interfaccia servo del CNC.L'equivalente 6096 anche denominato SVM3-20/20/20 ma con numero d'ordineA06B-6096-H304L'interfaccia in fibra ottica FSSB è collegata tramite un cavo in fibra ottica di plastica ai controlli CNC della serie i.

Un modulo 6096 installato su una macchina con una scheda servo non-i CNC e di tipo A non comunicerà.Un modulo 6079 installato su una macchina configurata per FSSB non riuscirà allo stesso modo a inizializzareSe si sta procurando una sostituzione e si sa che la macchina esegue una serie 16 o 18 (non i) CNC, il 6079 H304 è la parte corretta. Se la macchina esegue un 16i, 18i o 0i-C / D, è necessario il 6096 H304.Il controllo più sicuro è il numero della parte sul modulo installato stesso le quattro cifre centrali del numero di ordine A06B (6079 vs 6096) rendono la generazione di interfaccia inequivocabile.

Specifiche tecniche

PSM Sizing and the H304: What the Power Supply Module Must Handle (Le dimensioni del PSM e l'H304: cosa deve gestire il modulo di alimentazione)

L'installazione o la sostituzione di un SVM3-20/20/20 solleva una domanda che è facile da trascurare: il PSM esistente ha una capacità sufficiente per sostenere il carico?L'H304 attinge dal bus CC condiviso fino a 30,7 kW a carico completo e simultaneo su tre assi.Se ulteriori moduli SVM condividono lo stesso PSM, che è la configurazione normale in un centro di lavorazione multiasse, il PSM deve essere dimensionato per la somma della domanda di potenza massima di tutti i moduli., non solo l'H304 da solo.

La serie alfa PSM di FANUC (A06B-6077) è disponibile in diverse potenze.confermare che la capacità di uscita nominale del PSM installato non è superata dalla somma di tutti i moduli SVM presenti nel sistema. A PSM running above its thermal rating will show DC bus undervoltage alarms under heavy multi-axis cutting loads — an alarm pattern that looks like a module fault but originates in the power supply stage.

Questo calcolo è più rilevante quando l'H304 viene installato al posto di una variante SVM3 a corrente inferiore (ad esempio, sostituendo un modulo H301 a tre assi 12/12/12 con un modulo H304 a tre assi 20/20/20),quando il carico totale del bus aumentaIn caso di sostituzione di H304 simile, la dimensione PSM esistente rimane valida.

Ordine, pagamento e spedizione

Spedizione in tutto il mondo tramite DHL e FedEx entro3 giorni lavorativiLa spedizione combinata è disponibile per gli ordini di più unità.

Metodi di pagamento accettati:

• Trasferimento bancario (T/T) ¢ tutti i valori degli ordini
• PayPal ordini fino a USD $ 500
• Western Union tutti i valori degli ordini

I dazi e le tasse all'importazione sono a carico dell'acquirente a destinazione.

Politica di garanzia e restituzione

Ritorni accettati per unità arrivate danneggiate, incomplete, non come descritto o confermate non funzionali entro4 giorni dal ricevimento. L'etichetta di garanzia deve rimanere intatta. Le spese di spedizione di ritorno sono a carico dell'acquirente. Non sono accettati i resi per errori di ordinazione o cambiamento di idea.

Domande frequenti

D1: Il SVM3-20/20/20 della mia macchina ha fallito, e vedo tutti e tre gli assi di allarme contemporaneamente.o dovrei guardare il PSM prima?

R: Entrambi gli scenari sono possibili e il LED a 7 segmenti sul modulo è lo strumento diagnostico più veloce per distinguerli.Se il LED mostra un allarme di classe di tensione, in particolare codici relativi a sottovoltaggio del bus CC o a guasto della carica del bus, il guasto ha origine nel percorso di alimentazione condiviso, vale a dire il PSM stesso, il fusibile del bus CC o il cablaggio del bus tra il PSM e il modulo SVM. Se il LED mostra i codici di fase di uscita (codici di guasto di sovraccarica o IPM su singoli assi),è più probabile che siano coinvolte le fasi di output del moduloUn primo controllo pratico prima di condannare uno dei due componenti: verificare la tensione del bus CC ai terminali di ingresso DC del modulo SVM con un DMM mentre il sistema è acceso ma prima di attivare gli assi.Il bus deve essere conforme alle specifiche di corrente continua 283V/325V. Se la tensione del bus è bassa o assente mentre il PSM non mostra alcun errore, controllare il cablaggio del bus e fusibile tra loro.il modulo è la fonte di guasto più probabile.

D2: C'è il rischio di ordinare accidentalmente il 6096 H304 quando ho bisogno del 6079 H304?

R: Sì, questo è uno degli errori di ordinazione più comuni nella famiglia alfa SVM, proprio perché entrambi sono designati SVM3-20/20/20 e sembrano quasi identici fisicamente.Il controllo definitivo è costituito dal numero d'ordine a sei cifre nel mezzo del numero di parte FANUC:6079per l'interfaccia di tipo A (la variante della macchina se esegue la serie 16 o la serie 18 non-i), e6096per l'interfaccia FSSB (necessaria per le macchine CNC delle serie 16i, 18i e altre macchine CNC della serie i).a Serie 16i è la serie i. Il numero di parte della scheda servo-interfaccia all'interno dell'armadio CNC è un altro indicatore affidabile: le schede della gamma A16B-2200-xxxx e A16B-2202-xxxx indicano in genere il tipo A (6079 compatibile),mentre le schede A16B-3200-xxxx sono associate a FSSB (6096 compatibile)In caso di dubbio, condividete con noi il numero di componente del modulo installato completo dall'etichetta prima di confermare l'ordine.

D3: La macchina ha tre assi attraverso questo SVM3-20/20/20. Dopo la sostituzione del modulo, qualcosa deve essere ri-iniziato nei parametri CNC, o è davvero plug-and-play?

A: per una sostituzione simile dello stesso tipo di modulo (H304 per H304), i parametri del servo CNC, codici motori, limiti di corrente, guadagno di posizione,i guadagni del ciclo di velocità restano immagazzinati nel CNC stesso e non sono influenzati dallo scambio di moduli. L'SVM3-20/20/20 non contiene i parametri dell'asse internamente. Una volta che il modulo di sostituzione è posizionato meccanicamente, i cavi di bus e di interfaccia vengono ricollegati e il sistema viene alimentato,il CNC riprenderà la comunicazione con il nuovo modulo utilizzando il set di parametri esistenteTuttavia, due cose meritano di essere confermate dopo l'accensione:che nessun asse mostri un servo-allarme relativo a una discrepanza di parametri (che indicherebbe che il codice del motore o il parametro di classe corrente nel CNC non corrisponde al motore effettivamente collegato), e in secondo luogo che la funzione di ritorno di riferimento (home) del CNC funzioni correttamente su tutti e tre gli assi dopo il primo ciclo di alimentazione,poiché i dati di posizione assoluta conservati nella memoria a batteria del CNC potrebbero dover essere ripristinati se la macchina è stata inattiva per un periodo prolungato.

D4: La macchina utilizza questo H304 sugli assi X, Y e Z. L'asse N (Z) tende a funzionare più duramente perché porta il peso della testa del mandrino.Dovrei prendere in considerazione una variante diversa SVM3 con un asse N di corrente superiore, come l'H307 (SVM3-20/20/40)?

R: Solo se la specifica del motore dell'asse Z richiede effettivamente più di 5,9 A. La decisione dovrebbe essere determinata dalla targhetta del motore e dai parametri dell'asse servo del CNC,non solo per percezione operativaUn asse Z che trasporta una pesante testa di fusione sotto gravità vedrà una domanda di coppia continua più elevata di un asse orizzontale, ma se questo si traduce in una domanda di corrente superiore a 5.9A dipende interamente dalla corrente nominale del motore e come OEM originale della macchina dimensionato l'unità per quell'asseControllare la targa del modello del motore dell'asse Z e confermare la sua corrente nominale rispetto all'uscita di 5,9A (20-classe) dell'H304.Se il motore è della classe α4/4000 o inferiore ed è stato originariamente accoppiato con il motore H304, la tabella di accoppiamento motore-azionamento di FANUC ritiene questa una combinazione valida nel normale ciclo di lavoro della macchina.Se si verificano allarmi termici sull'asse Z o eccessi di corrente sotto carichi di taglio normali con i corretti parametri del motore impostati, consult the servo parameter tuning before changing drive size — an over-aggressive acceleration ramp parameter on the Z axis can exceed the module's current rating even when the drive is correctly sized for the motor.

D5: ho bisogno di acquistare più unità H304 come pezzi di ricambio per una linea di produzione con diverse macchine identiche.

R: Le unità FANUC contraffatte circolano sul mercato delle eccedenze, in particolare per le parti di vecchia fabbrica molto richieste.diversi controlli fisici all'arrivo riducono significativamente il rischioIn primo luogo, l'etichetta FANUC sul modulo deve essere stampata in modo chiaro e coerente con il numero completo della parte, un numero di serie e il paese di origine (Giappone).L'etichetta non deve mostrare segni di ripetizione dell'applicazione.In secondo luogo, the connector housings and board quality visible through any ventilation openings should be consistent with FANUC manufacturing standards — mismatched board silkscreen fonts or poorly seated components are warning signsIn terzo luogo, verificare l'unità rispetto ai numeri di scheda PCB noti: la scheda di cablaggio in un H304 originale dovrebbe essere un A16B-2202-0786 e il PCB di controllo un A20B-2001-0950.Se un fornitore non può o non vuole confermare queste designazioniContattaci prima di effettuare un ordine di più unità per discutere della storia dell'ispezione e confermare l'autenticità della parte per il volume richiesto.
