| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |

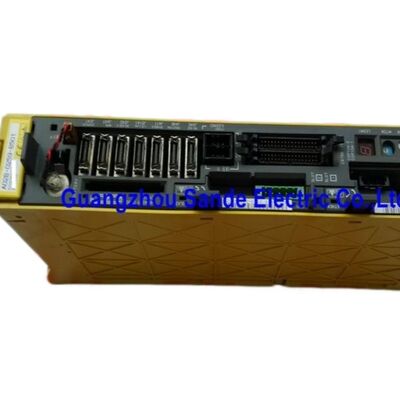

| Numero di modello | A06B-6080-H301 |
Le persone che cercano componenti servo FANUC a volte usano i termini "amplificatore", "driver" e "modulo" in modo intercambiabile. Con il A06B-6080-H301, la parola "modulo" ha un significato specifico. La serie 6080 è progettata attorno a un'architettura di drive servo modulare — un approccio di sistema in cui singoli moduli di drive si inseriscono in un'infrastruttura di alimentazione condivisa, piuttosto che ogni unità ospitare il proprio stadio di alimentazione indipendente.
Questa distinzione è importante nella fase di sostituzione. L'A06B-6080-H301 non è un drive autonomo con il proprio raddrizzatore e bus DC. Funziona in congiunzione con un'unità di alimentazione FANUC (PSM) all'interno dello stesso armadio servo. Se stai ordinando una sostituzione, il modulo stesso è ciò di cui hai bisogno — l'alimentazione e gli altri componenti dell'armadio rimangono al loro posto.
| Dettaglio | Valore |
|---|---|
| Codice articolo | A06B-6080-H301 |
| Serie | FANUC 6080 |
| Tipo di componente | Modulo Servo (Architettura Drive Modulare) |
| Configurazione Assi | 3 Assi |
| Origine | Giappone |
| Marca | FANUC |
| Certificazione | CE |
| Condizione | Nuovo / Usato |
| MOQ | 1 unità |
| Garanzia — Nuovo | 12 Mesi |
| Garanzia — Usato | 3 Mesi |
| Spedizione Tipica | 2–4 Giorni Lavorativi |
La serie 6080 di FANUC rappresenta un importante cambiamento architetturale nel modo in cui i sistemi di drive servo venivano confezionati per le macchine utensili CNC. Invece di assegnare un amplificatore autonomo a ogni gruppo di assi, l'approccio 6080 utilizza un modulo di alimentazione centralizzato abbinato a moduli di drive servo separati — ognuno responsabile della propria logica di controllo dell'asse ma attingendo energia dal PSM condiviso.
Questa topologia modulare offriva vantaggi reali nei grandi sistemi multi-asse: scalabilità più semplice, diagnosi dei guasti semplificata (un guasto del modulo non interrompe l'infrastruttura di alimentazione) e un layout dell'armadio più organizzato. È diventata fondamentale per il modo in cui FANUC ha strutturato i sistemi servo alla fine degli anni '90 e all'inizio degli anni 2000, e molte di queste installazioni rimangono attive ancora oggi.
L' H301 all'interno della famiglia 6080 gestisce tre assi servo da un unico alloggiamento del modulo. Tre assi di movimento CNC coordinato — tipicamente X, Y e Z su un centro di lavorazione — gestiti attraverso un'unica unità sostituibile. Quando quell'unità necessita di essere sostituita, l'H301 è il pezzo esatto richiesto.
Prima di ordinare, è utile capire dove si inserisce l'A06B-6080-H301 nel sistema di drive più ampio:
Il modulo 6080 si collega a un armadio servo che contiene anche un PSM FANUC (Power Supply Module) e potenzialmente altri moduli asse. Il PSM gestisce la conversione AC-DC e le funzioni di frenata rigenerativa per l'intero armadio. Il modulo H301 riceve alimentazione dal bus DC dal PSM e gestisce in modo indipendente il controllo della corrente, l'elaborazione del feedback di posizione e la commutazione del motore per i suoi tre assi assegnati.
Quando si diagnostica un guasto servo in questo tipo di sistema, il primo passo è sempre determinare se il guasto ha origine nel PSM o in un modulo asse specifico. Un guasto del PSM di solito influisce su tutti gli assi contemporaneamente. Un guasto del modulo tende ad essere specifico per l'asse o limitato agli assi che condividono quel modulo. Se la tua macchina mostra allarmi servo solo su tre assi e questi assi corrispondono a un H301, il modulo stesso diventa il punto focale dell'indagine.
Entrambe le condizioni sono disponibili a magazzino, soggette a disponibilità in tempo reale. Poiché la serie 6080 è stata ampiamente distribuita su centri di lavorazione CNC di medie e grandi dimensioni dei principali OEM giapponesi ed europei, le unità usate provenienti da sistemi dismessi o aggiornati sono relativamente accessibili — e molte rimangono in buone condizioni funzionali.
Le unità nuove hanno una garanzia completa di 12 mesi e sono la scelta giusta quando la macchina in questione è critica, esegue cicli di produzione impegnativi o dove è necessaria la massima fiducia nella sostituzione. Le unità usate hanno una garanzia di 3 mesi e rappresentano un'opzione pratica per scorte di riserva, macchine a basso utilizzo o situazioni sensibili al budget.I livelli di stock per i moduli FANUC legacy possono cambiare rapidamente. Confermare la disponibilità prima di finalizzare l'ordine.
Metodi di Pagamento e Spedizione
Bonifico Bancario (T/T) per qualsiasi valore d'ordine, senza sovrapprezzo. PayPal per ordini fino a USD $500, commissione di gestione circa 3.9–4.4%. Western Union per qualsiasi valore d'ordine.Spedizione:
Entro 2–4 giorni lavorativi dal pagamento confermato, tramite DHL o FedEx verso la maggior parte delle destinazioni internazionali. Gli acquirenti in regioni con accesso limitato ai corrieri devono contattarci prima di ordinare. Tutti i dazi doganali, le tasse di importazione e i costi di sdoganamento sono a carico dell'acquirente. È possibile combinare più unità in un'unica spedizione per costi di trasporto consolidati.Copertura della Garanzia — Chiara e Semplice
Garanzia di 12 mesi dalla data di consegna. Unità usate: Garanzia di 3 mesi dalla data di consegna.La garanzia si applica a guasti funzionali in condizioni di installazione e funzionamento normali. Non copre danni fisici subiti dopo la consegna, guasti causati da cablaggio errato o configurazione dei parametri, o danni derivanti da condizioni operative al di fuori delle specifiche nominali del modulo.
I resi sono accettati per merci che arrivano danneggiate o non conformi alla descrizione — segnalare lo stesso giorno o il giorno lavorativo successivo alla ricezione. Anche le unità non funzionanti segnalate entro 4 giorni dalla consegna hanno diritto a reso o sostituzione. Sono esclusi resi per ripensamento e acquisti di articoli errati. Tutte le unità restituite devono riportare l'etichetta di garanzia originale, intatta e non modificata.
Applicazioni Tipiche delle Macchine
Centri di lavorazione CNC di medie e grandi dimensioni con controller FANUC Serie 16i, 18i o 21i con armadi servo drive modulari
La differenza principale risiede nell'architettura di potenza. Gli amplificatori servo delle serie 6090 e 6093 sono unità in gran parte autonome con i propri stadi di alimentazione — ricevono ingresso AC e gestiscono internamente la piena conversione e la funzione di drive del motore. L'A06B-6080-H301, come parte della serie modulare 6080, è un modulo di drive che si affida a un modulo di alimentazione FANUC separato (PSM) per la sua alimentazione del bus DC. L'H301 gestisce il controllo servo e gli stadi di uscita per tre assi, ma non contiene il proprio raddrizzatore. Ciò significa che è necessario sostituire solo il modulo H301 quando il modulo si guasta — il PSM e gli altri componenti dell'armadio rimangono al loro posto.
D2: La mia macchina ha più moduli servo nell'armadio — come faccio a sapere quale è l'A06B-6080-H301?
In un armadio servo modulare FANUC, ogni modulo è etichettato direttamente sul pannello frontale o sulla faccia superiore con il suo numero di parte completo. Individua il modulo la cui etichetta riporta A06B-6080-H301 e annota quali assegnazioni di assi copre — questo è tipicamente documentato nello schema elettrico dell'armadio della macchina. Se l'etichetta è danneggiata o illeggibile, il manuale di manutenzione della macchina o lo schema di cablaggio dell'armadio di drive FANUC identificheranno quale modulo gestisce quali assi per posizione nello slot.
D3: Un modulo H301 guasto può causare allarmi su tutti gli assi della macchina, o solo sugli assi che controlla?
Un A06B-6080-H301 guasto genererà tipicamente allarmi specifici per i tre assi che quel modulo controlla. Gli altri assi — serviti da moduli diversi nello stesso armadio — dovrebbero rimanere inalterati, supponendo che il modulo di alimentazione (PSM) funzioni normalmente. Se tutti gli assi vanno in allarme contemporaneamente, il PSM o la distribuzione dell'alimentazione del bus DC è la fonte più probabile del problema. Gli allarmi specifici per asse che corrispondono perfettamente a un gruppo di tre assi sono un indicatore molto più chiaro che il modulo H301 corrispondente necessita di attenzione.
D4: Devo riprogrammare qualcosa dopo aver sostituito l'A06B-6080-H301 con un'unità nuova o usata?
Per una sostituzione diretta modulo con modulo, i parametri servo sono memorizzati nel controller CNC — non nel modulo di drive stesso nella maggior parte delle configurazioni della serie 6080. Ciò significa che la sostituzione del modulo H301 con un numero di parte identico non dovrebbe richiedere l'inserimento dei parametri servo, a condizione che la memoria dei parametri del controller non sia stata persa. Tuttavia, è sempre buona norma eseguire un backup completo del set di parametri CNC prima di eseguire qualsiasi sostituzione del drive. Se la macchina esegue una procedura di auto-tuning all'avvio, consentire il completamento e verificare le prestazioni dell'asse prima di tornare alla produzione.
D5: C'è qualche rischio nell'ordinare un A06B-6080-H301 usato per una macchina di produzione critica?
Il rischio è gestibile ma reale. I moduli usati hanno una storia di servizio non completamente nota — stress termico, transitori di tensione e ore di funzionamento influenzano la longevità dei componenti nel tempo. Per le macchine in cui il tempo di inattività ha costi di produzione significativi, un'unità nuova con una garanzia di 12 mesi è la scelta più difendibile. Le unità usate sono ben adatte per macchine con minore criticità, requisiti di inventario di riserva o situazioni in cui i vincoli di budget sono un fattore reale. In entrambi i casi, se un'unità usata viene installata e sviluppa un problema entro 4 giorni dalla consegna in condizioni operative normali, è disponibile un reso o una sostituzione ai sensi della nostra politica di garanzia.
